便携式隔膜真空泵三维结构设计

　　实验室小型真空获取场景里，这类便携隔膜泵常被布置在通风橱旁、实验台侧方或者移动检测小推车上，用来给旋转蒸发仪、真空干燥器、抽滤装置、固相萃取装置提供无油负压气源。和油泵相比，它不需要加注真空油，不会出现油气倒灌污染样品的问题，也不用定期换油维护；和水循环真空泵相比，它不用持续接入自来水，不会产生废水，也避免了水压波动带来的真空度漂移，在化学、生物、医药分析实验室里适配性很强。

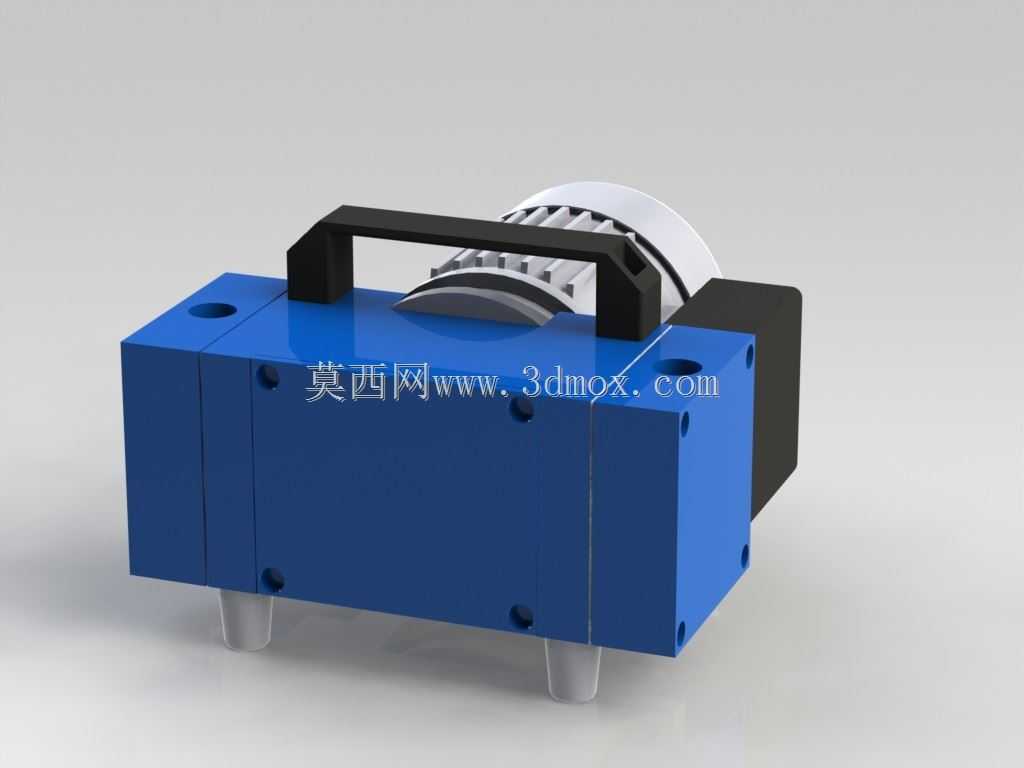

　　整机采用卧式长方体主机身作为承载基体，蓝色壳体为核心腔体安装座，内部集成两组隔膜驱动腔、偏心传动机构与流道换向阀组。机身顶部设置一体式弯折提手，提手跨接在主机身两端上方，操作人员单手握持即可完成设备转移，提手和机身顶面预留足够手指穿入空间，搬运时不会夹手。机身顶部靠后位置布置银灰色驱动电机段，电机外壳带散热鳍片结构，运行时依靠鳍片扩大和空气接触面积，连续工作工况下可以把绕组温升控制在合理区间；电机尾部衔接黑色端盖，端盖内部容纳散热风叶与接线腔体，动力线从侧方引出，避免走线干涉提手操作。

　　机身前端面平整，预留多组装配螺孔，用于固定隔膜腔盖板、阀片压块与管路接头；顶面两个开孔为负压接口与排气接口位置，接口周边做凸台加厚处理，接插软管后可以承受常规插拔作用力，不会出现壳体根部开裂。机身底部伸出四个圆柱支脚，支脚高度一致，将整机抬离支撑台面，一方面给底部可能布置的排气孔、散热间隙留出通风空间，另一方面隔绝台面上少量泼溅液体，避免液体直接浸泡壳体底缘。支脚底端可配套橡胶减震垫，运行时隔膜往复运动产生的高频振动经过垫体衰减后，不会带动实验台共振，也能降低整机运行噪音。

　　结构设计上优先考虑无油工况的可靠性：隔膜片作为动密封部件，将驱动侧的机械传动腔和抽气侧的气路腔完全隔开，传动机构的润滑脂封闭在电机侧腔体内，不会进入气路污染抽取的气体。偏心轴把电机的旋转运动转化为隔膜片的往复起伏，配合进出口单向阀片交替启闭，持续扩大、缩小泵腔容积，完成吸气与排气循环。双泵腔并行布局可以抵消部分往复惯性力，相比单腔结构运行更平稳，脉动幅度更小，输出负压也更稳定。

　　安装边界方面，整机横向长度覆盖泵体、电机尾部端盖，纵向宽度以蓝色机身两侧壁为限，顶部最高点为提手上沿，底部最低点为支脚下端面。布置在实验台时，机身左右两侧需要预留软管弯折空间，后方电机端要留出散热距离，不能紧贴墙面遮挡风叶进风通道；台面承重仅需承载整机自重，无需额外地脚固定，移动换位后直接放置即可接管使用。气路接口匹配实验室常用的真空软管规格，对接抽滤瓶或者蒸发仪冷凝管时，通过软管卡箍紧固即可保证密封，日常维护只需定期检查隔膜片与阀片老化状态，拆开前端盖板即可快速更换易损件，不用拆解整个电机传动单元。
