工业物料输送用单叶分流斜槽结构

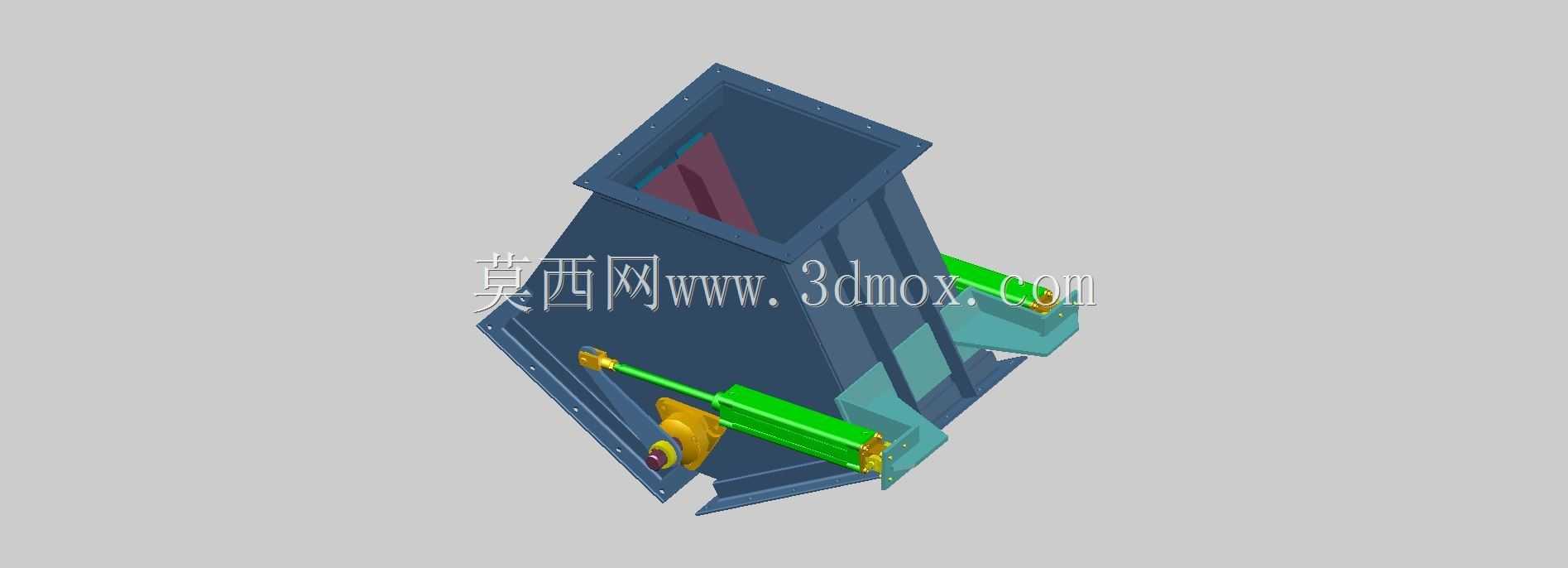

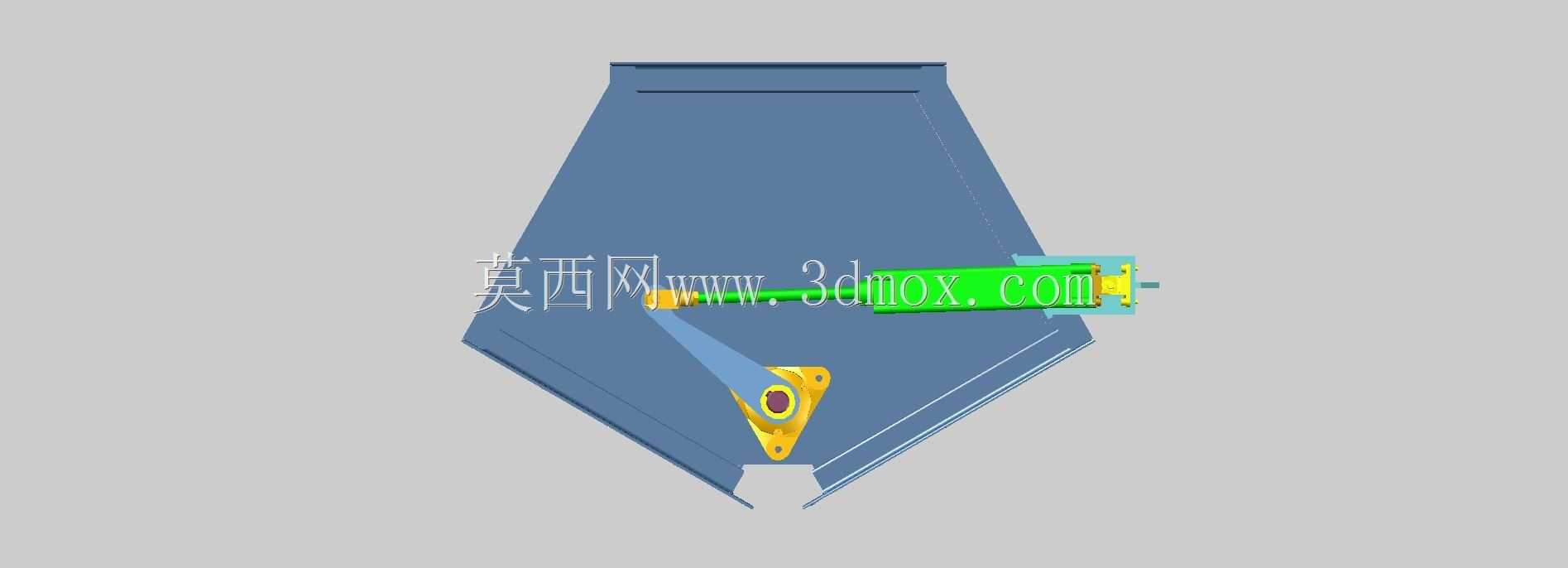

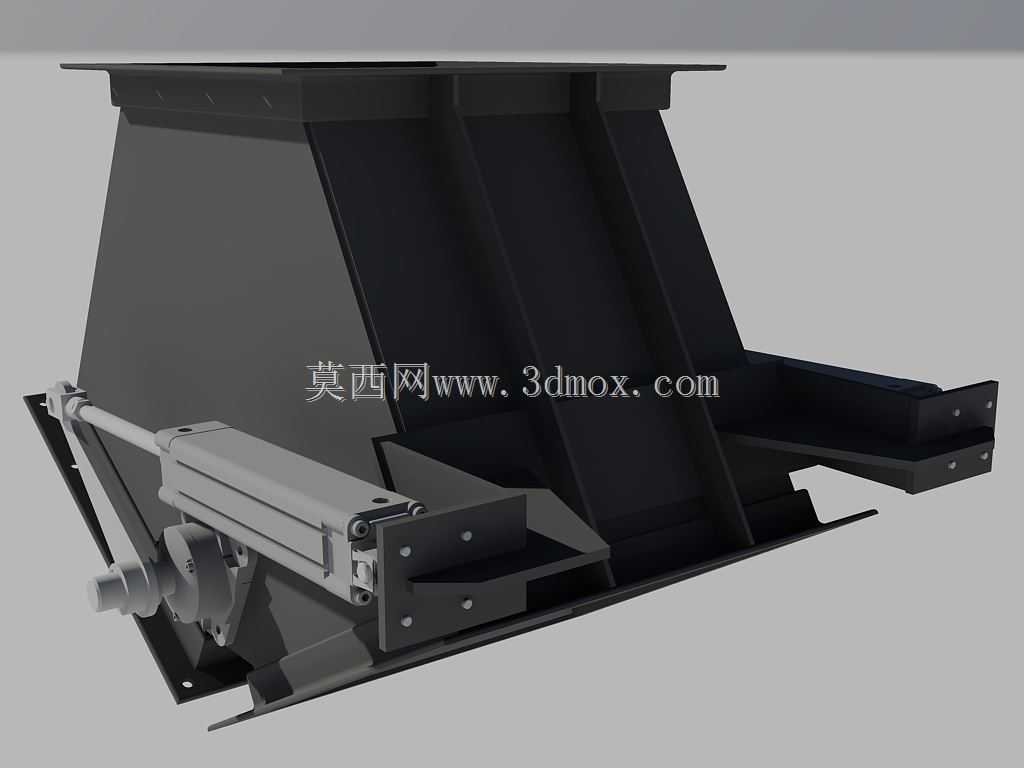

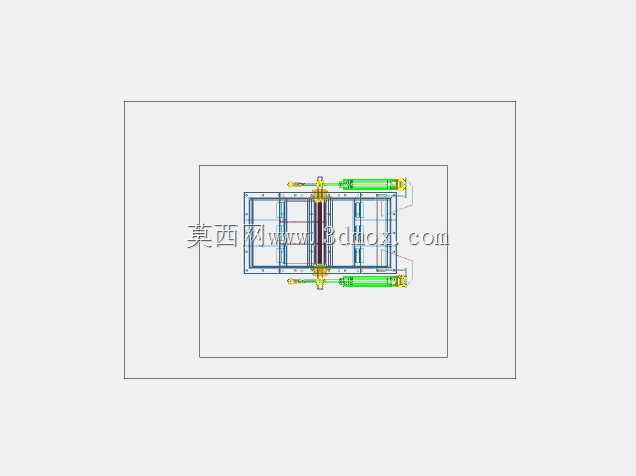

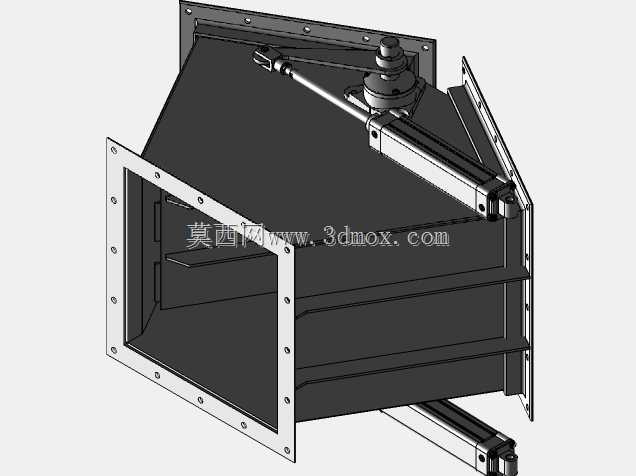

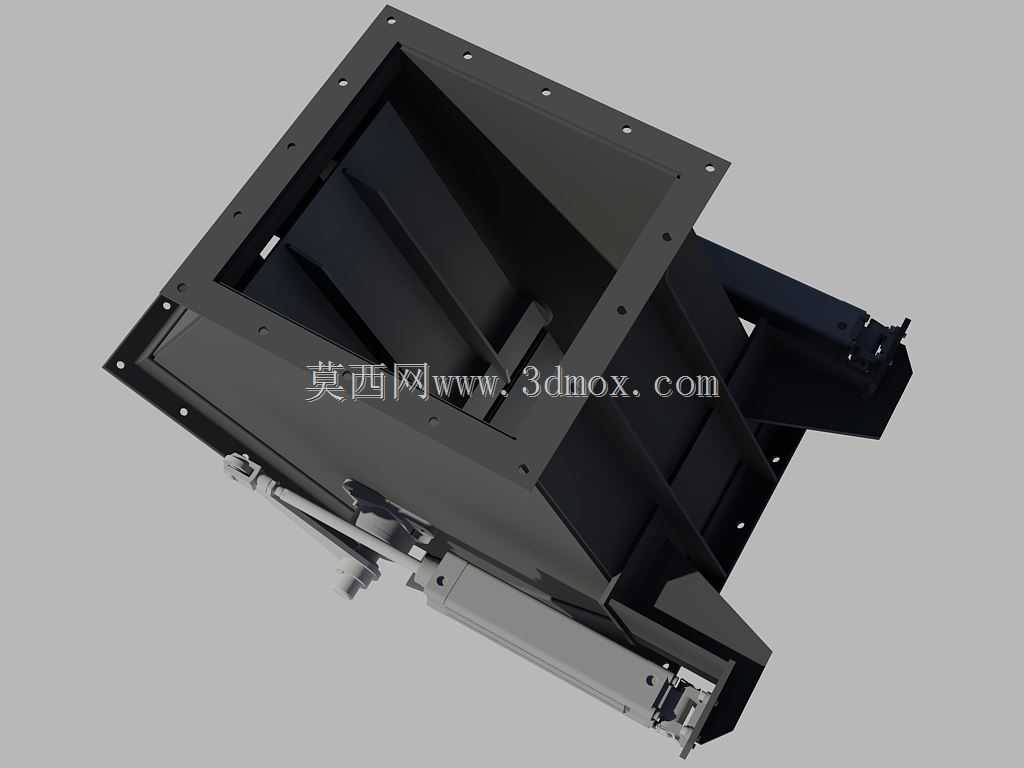

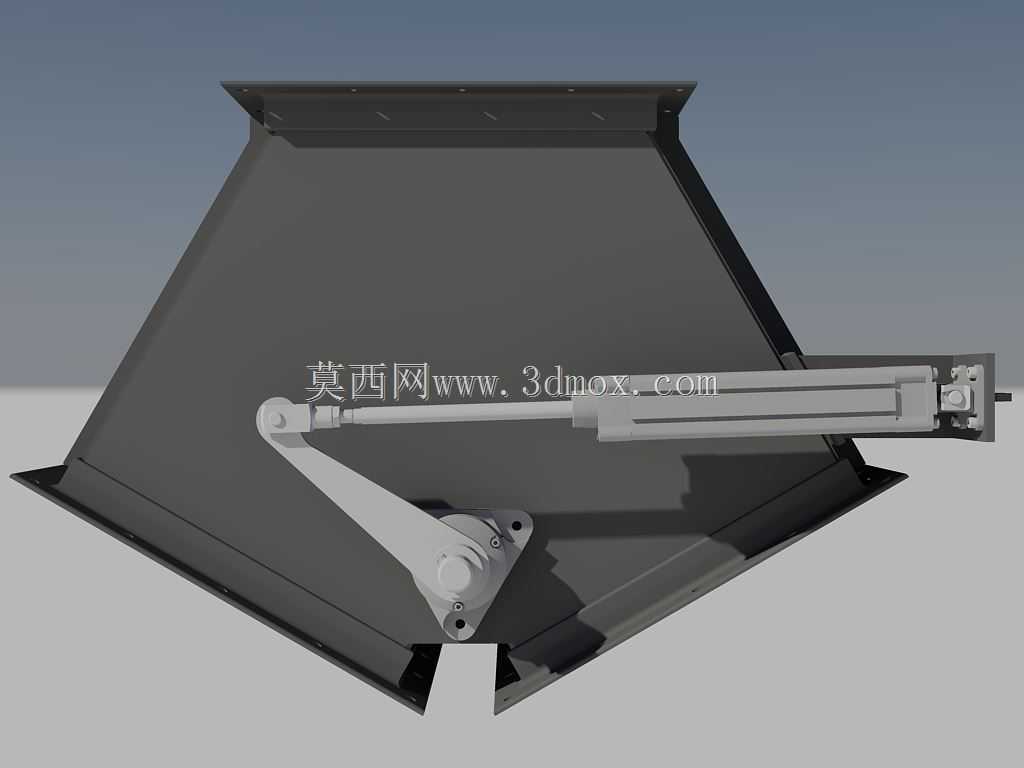

这款单叶分流斜槽主要应用在散料输送系统的管路分叉节点，常见于粮食加工、建材骨料输送、矿山碎料转运等工况场景，核心作用是在单路来料的输送路径上，通过内部单叶翻板的摆动切换，实现物料向两个不同下游输送通道的定向分配，无需额外增设多套独立进料管路，就能完成单路来料的分路送料需求，大幅缩减输送系统的管路布设成本与占地空间。从结构设计逻辑来看，斜槽主体采用上宽下窄的方锥形进料腔体，进料端设置带螺栓孔的法兰连接边，可直接与上游溜管、出料斗的法兰面对接安装，安装时需保证进料腔体的竖直度偏差控制在合理范围，避免物料下落过程中出现偏载、卡滞的问题。腔体侧面伸出的驱动组件配套有气动执行结构，通过连杆与槽内的单叶分流翻板连接，翻板转轴采用密封式轴承座固定在槽体侧壁，转动过程中翻板边缘与槽体内壁的间隙控制在散料最小粒径以下，防止分流过程中出现细料窜漏的情况。斜槽的两个出料口分别朝向不同的下游输送方向，出料口同样预留法兰连接结构，可对接下游皮带机、溜管或者提升机进料口，整体安装边界需要预留驱动组件的检修空间，侧面驱动端要留出足够的操作距离，方便后期对转轴密封件、驱动连杆做维护保养。设计过程中充分考虑了散料下落的冲刷磨损问题，槽体内壁与物料直接接触的区域做了加厚处理，分流翻板的迎料面采用耐磨结构设计，可承受颗粒物料长期下落的冲击磨损，延长设备整体使用寿命。翻板的摆动行程经过精准限位，切换工位时能完全贴合对应侧的槽体内壁，保证其中一路出料通道完全导通时，另一路通道被完全封闭，避免分流过程中出现两路混料的问题。整个斜槽的外部设置有加强筋结构，沿槽体竖直方向排布，抵消散料下落过程中对槽壁产生的冲击载荷，避免槽体长期受冲击出现变形、焊缝开裂的问题。
