双耳带座锚定锁紧螺母结构设计

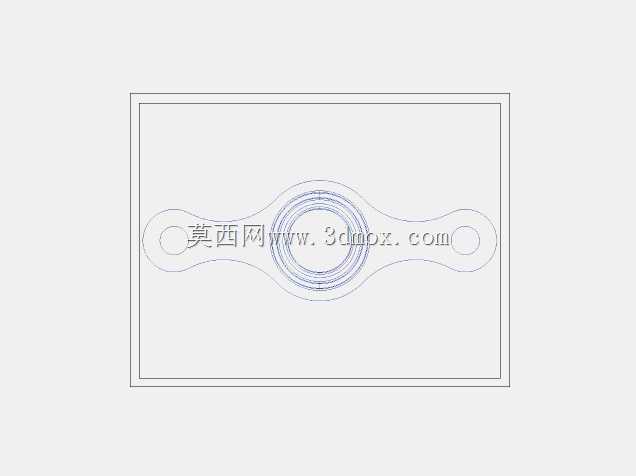

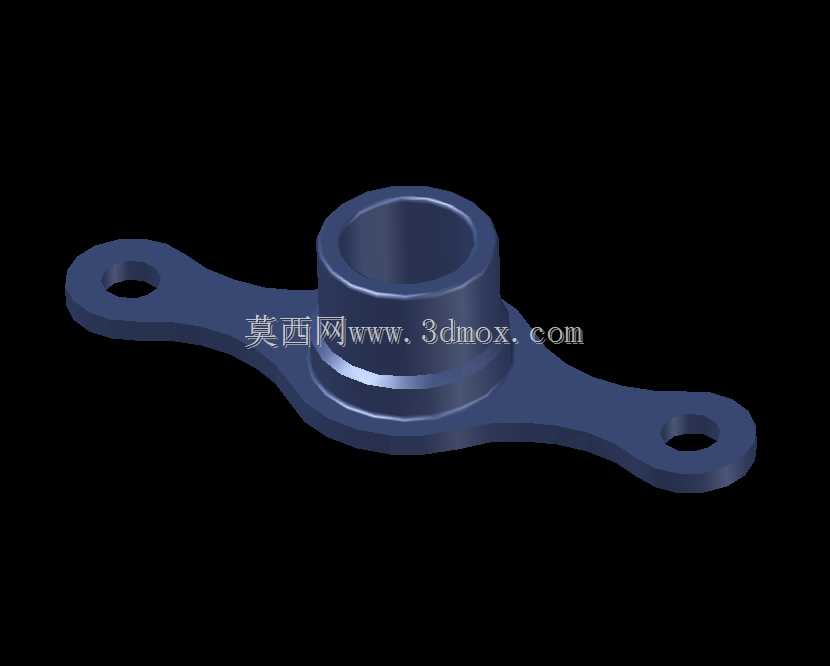

这类带双耳安装座的锚定螺母，常应用在需要精准限位、防松锁紧的管路连接、操纵杆系定位以及小型机载设备的紧固场景中，区别于常规六角螺母，它不需要配套扳手空间来施加拧紧力矩，而是通过两侧耳片的安装孔完成本体的位置固定，再通过内螺纹实现配套杆件的轴向锁紧，从根源上避免螺纹连接在振动工况下出现跟转松脱的问题。从结构设计逻辑来看，中间的筒状主体是核心功能区，内孔加工0.25-28UNF统一细牙螺纹，细牙螺纹的小螺距特性可以提升螺纹副的自锁性能，同时保证轴向调节的精度，适合需要微调锁紧位置的装配场景；筒身外壁做了阶梯凸台结构，一方面可以在装配时抵住安装基面，起到轴向定位的作用，另一方面凸台结构能提升筒身的结构刚度，避免螺纹受力时筒壁出现形变导致螺纹卡滞。两侧对称延伸的安装耳片是该零件的定位结构，耳片上的通孔用于穿装固定螺钉，将螺母本体完全固定在安装基座上，耳片的延伸长度经过受力核算，既保证固定螺钉的中心距有足够的抗扭转力矩，避免锁紧配套杆件时螺母本体跟转，又不会过度占用安装空间；耳片与中间筒身的连接位置做了大圆弧过渡，避免应力集中导致耳片在受冲击载荷时出现断裂，这一细节在频繁受振动的机载、车用设备上尤为关键。在安装边界上，需要注意中间筒段的轴向伸出长度，要保证配套杆件拧入螺纹后，螺纹啮合长度满足额定拉脱力要求，同时筒身下端面与安装基面贴合时，两侧耳片的下表面要与安装基面完全贴合，不能出现翘曲，否则固定螺钉拧紧后会导致耳片产生内应力，长期使用下出现断裂。实际选型应用时，要注意该螺母的内螺纹规格为美制细牙螺纹，配套的外螺纹零件必须匹配相同的螺纹标准，不能混用公制螺纹，否则会出现螺纹滑牙、锁紧失效的问题；两侧耳片的安装孔中心距是核心安装尺寸，设计安装基座的螺钉孔位时需要严格匹配该中心距，同时要预留耳片的外形避让空间，避免装配时耳片与基座上的其他结构产生干涉。这类结构的螺母相比普通防松螺母，不需要额外增加防松垫圈、止动垫片等附件，集成化的固定结构可以减少装配零件数量，提升装配效率，同时在维护拆卸时，不需要额外固定螺母本体，只需要拧动配套杆件即可完成拆卸，在空间紧凑、操作空间受限的装配场景下优势十分明显。建模过程中需要注意螺纹收尾处的退刀结构，以及耳片安装孔的倒角处理，避免装配时螺钉孔边的毛刺影响贴合精度，筒身外圆的阶梯凸台要保证与内螺纹的同轴度，否则装配后会出现杆件偏斜，影响传动或连接的同轴度要求。
