航空标准双耳式锚定紧固连接螺母结构

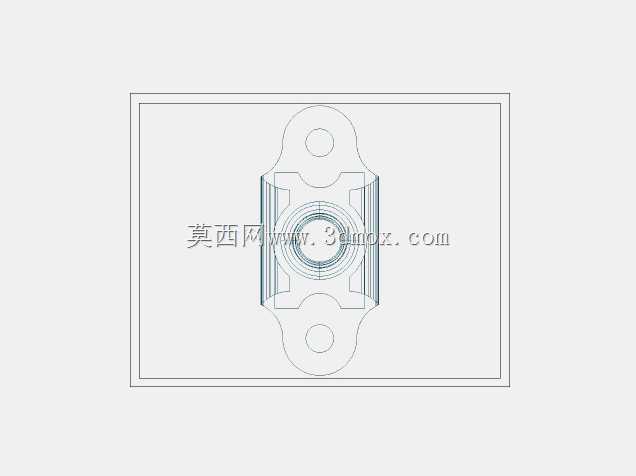

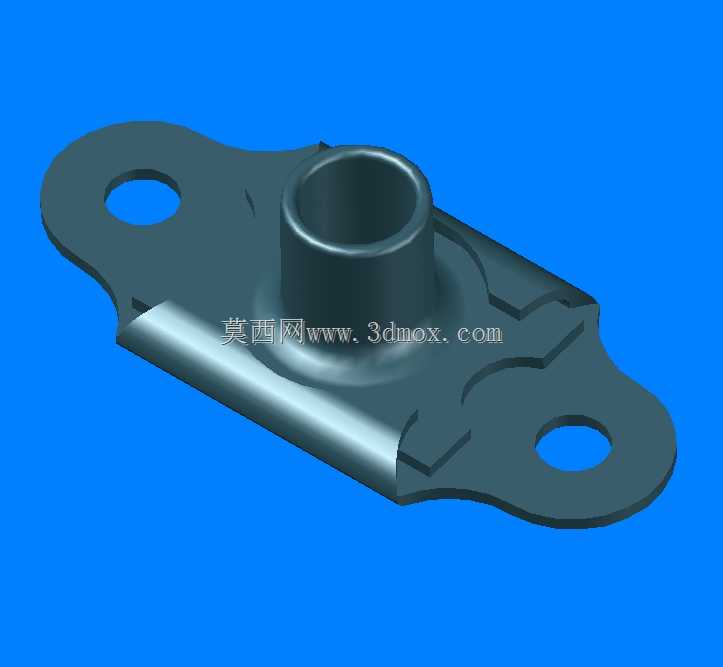

在航空机载设备、轻型飞行器蒙皮装配、小型机电产品壳体组接场景中，这类双耳式锚定螺母是替代传统通孔螺栓加背母组合的常用紧固元件，尤其适合安装空间受限、背面无法伸手操作盲装的工况，能大幅缩减装配工序耗时，避免传统螺母在盲装过程中脱落掉入设备腔体引发的次生故障。从结构设计逻辑来看，该零件采用一体化冲压成型加局部冷镦凸台的工艺路线，底部的双耳安装翼片做了翻边强化处理，两个安装孔的中心距严格匹配对应安装基体的预设定位孔位，装配时先将螺母本体嵌入基体预开孔，两翼片贴合基体表面，通过两个安装孔穿入定位销或者小规格铆钉完成预固定，无需在基体背面预留螺母的操作空间，中间凸起的柱体内壁加工有标准内螺纹，用于对接对应规格的外螺纹紧固件，实现外部零件与基体的刚性连接。不同于普通焊接螺母，该锚定螺母的两翼片与基体接触区域做了微压痕防滑设计，在螺纹副承受轴向拉力时，翼片不会沿基体表面滑移，同时柱体根部做了大圆角过渡，避免应力集中导致的根部断裂问题，能承受一定的交变振动载荷，适配机载设备长期处于振动环境下的紧固需求。从安装边界来看，该螺母嵌入基体的开孔直径需略大于柱体外径0.1-0.2mm，保证柱体能顺利插入，两翼片的外轮廓尺寸决定了安装时基体表面需要预留的平整区域范围，安装完成后柱体突出基体表面的高度需匹配被连接件的沉孔深度，避免螺纹啮合长度不足导致的连接失效。在实际选型应用中，这类锚定螺母常被用于航空仪表壳体固定、机载小功率模块安装、轻型无人机机架拼接等场景，相比压铆螺母，它不需要专用压铆工具，在小批量试制、外场维修场景下的适配性更强，两翼的固定方式也能在基体材质较薄、无法承受压铆冲击力的工况下使用，螺纹规格的匹配精度直接决定连接可靠性，设计建模时需严格对应标准螺纹参数，同时保证两翼安装孔与柱体螺纹的同轴度公差，避免装配后螺纹偏斜导致螺栓无法顺利拧入。
