老式木工台车床顶尖类零件加工图纸

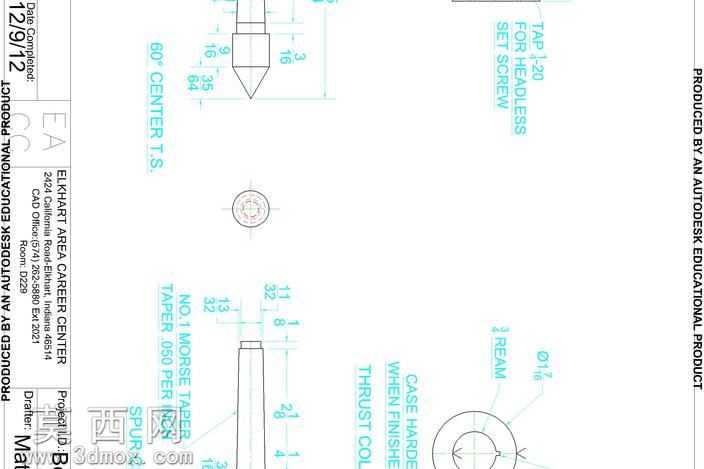

本次还原的台车床相关零件图纸，源自1933年的经典机械设计参考资料，是老式木工台车床配套的顶尖类功能零件，建模过程严格遵循图纸标注的尺寸公差与形位要求开展。首先在三维建模环境中梳理图纸的视图逻辑，区分主视图、局部放大视图的尺寸对应关系，将英制标注与公制单位做精准换算，确保每一段锥度、每一处直径尺寸、每一个长度参数都和原始图纸完全匹配。建模阶段优先搭建零件的基准轴与基准面，针对60度顶尖头部、莫氏锥度连接段、尾部螺纹段这些核心结构，采用旋转凸台特征完成主体轮廓构建，对图纸标注的扁位、螺纹退刀槽、头部切削刃结构，通过拉伸切除、螺旋线扫描切除的方式做精细化处理，保证零件的装配适配性完全符合老式木工台车床的使用要求。材质设置上，考虑到该零件是车床的受力工作部件，选用合金工具钢作为基础材质，在渲染环节调整材质的金属粗糙度、反光度参数，还原经过热处理后的零件表面质感，对加工面与非加工面做差异化的材质表现，加工面设置更高的光洁度参数，非加工面保留轻微的锻造纹理质感，让模型呈现更贴近真实工业零件的视觉效果。结构设计层面，严格遵循老式车床顶尖的受力逻辑，莫氏锥度段的锥度误差控制在标准公差范围内，保证和车床尾座套筒的配合精度，顶尖头部的60度锥角做圆角过渡处理，避免使用过程中出现应力崩裂的问题，尾部的紧定螺丝适配结构完全按照图纸标注的螺纹规格制作，确保零件安装后的锁紧可靠性。设计思路上以还原经典机械结构为核心，不随意改动原始图纸的设计参数，在建模过程中梳理老式木工车床配件的设计逻辑，理解早期机械设计中兼顾加工便利性与结构强度的考量，为同类老式机械设备的配件复刻、维修替换提供精准的三维模型参考，也为机械设计爱好者了解早期工业设备的结构特点提供直观的数字化资料。
