乙二醇工艺管道滑轨集成输送系统

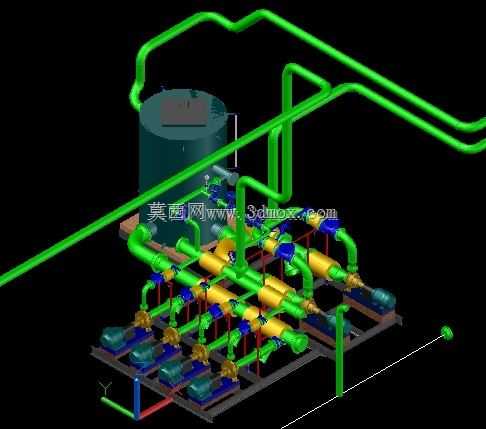

这套集成滑轨的乙二醇输送管路系统，主要面向化工生产、制冷换热、工业流体输送场景搭建，核心解决固定管路难以适配工位调整、后期运维拆装难度大的实际工程问题。整套系统以底部集成滑轨机架为安装承载基础，所有泵组、阀组、管路、储液单元均依托滑轨框架完成定位固定，无需额外做大面积地面预埋施工，安装时可根据车间实际空间调整整体摆放位置，适配不同层高、不同管线接口方位的厂房布局。从实际功能来看，系统左侧的立式储液罐承担乙二醇介质暂存功能，罐体预留液位检测、排气、排污接口，可对接上游来料管路与下游输送支路；下方并联布置的多组输送泵组，可根据实际输送流量需求灵活切换单泵运行、多泵并联模式，每台泵进出口均配置独立切断阀、止回阀与过滤组件，避免单台设备故障时整套系统停机，也能减少管路杂质进入泵体造成叶轮磨损。管路设计上采用分层排布逻辑，主输送管路沿机架上层走行，支路管路沿泵组上方分层接入，不同功能的管路通过颜色做区分，绿色主管路承担乙二醇介质的主输送功能，配套的辅助管路分别承担泄压、回流、排污功能，管路转弯处均采用大曲率弯管设计，降低介质输送过程中的沿程阻力，减少弯头处的气蚀与冲蚀风险。设计阶段充分考虑安装边界尺寸，整套系统的机架宽度控制在常规车间通道允许的通行范围内，高度避开厂房常见的桥架、风管安装高度，所有外露的阀件操作手柄均朝向巡检通道一侧，日常操作时无需探身到管路间隙内部，运维人员可直接在通道侧完成阀门启闭、泵组点检操作。滑轨机架的底部预留可调式支撑脚，可根据地面平整度调整支撑高度，抵消地面沉降带来的管路应力变形，机架上的管路固定卡件均采用快拆结构，后期更换管段、调整泵组位置时无需大面积切割焊接，仅需拆卸对应卡件即可完成局部调整。整套系统的管路排布充分考虑流体力学特性，泵组入口段管路做倾斜布置，避免入口处积气造成泵抽空，出口段设置缓冲管段，降低泵组运行时的脉动冲击对管路焊缝的疲劳损伤，储液罐的出口设置在罐体侧下方，避免罐底沉积杂质进入输送管路，同时罐顶设置的呼吸装置可平衡罐内压力，避免输送过程中罐内形成负压影响泵组吸入效率。
