窄通道轻型手动液压专用搬运叉车结构

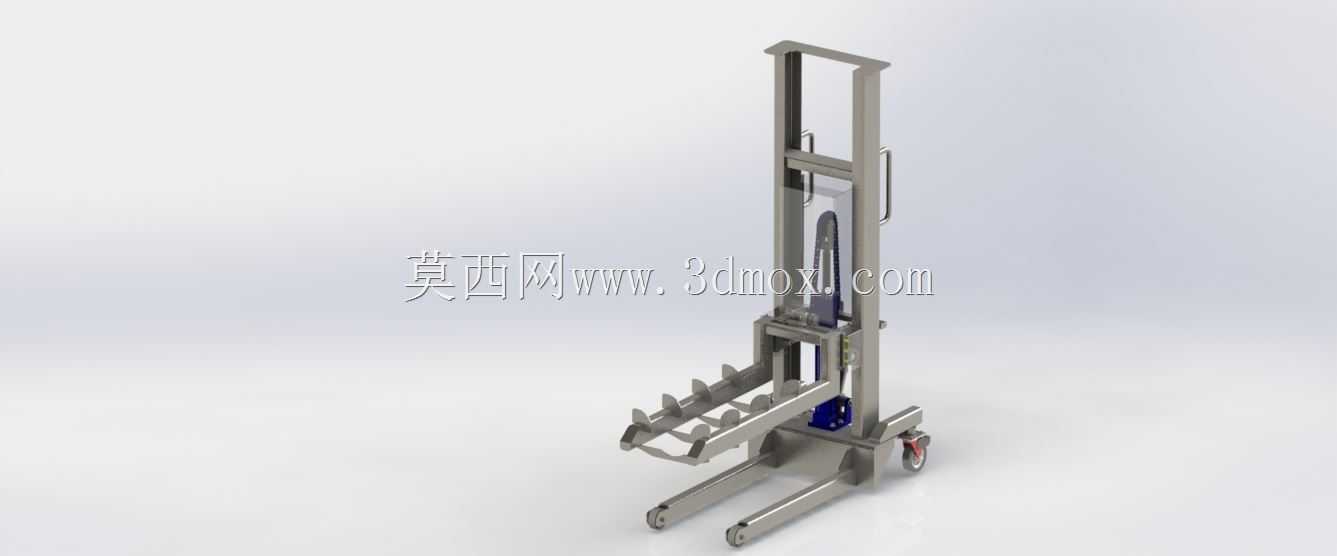

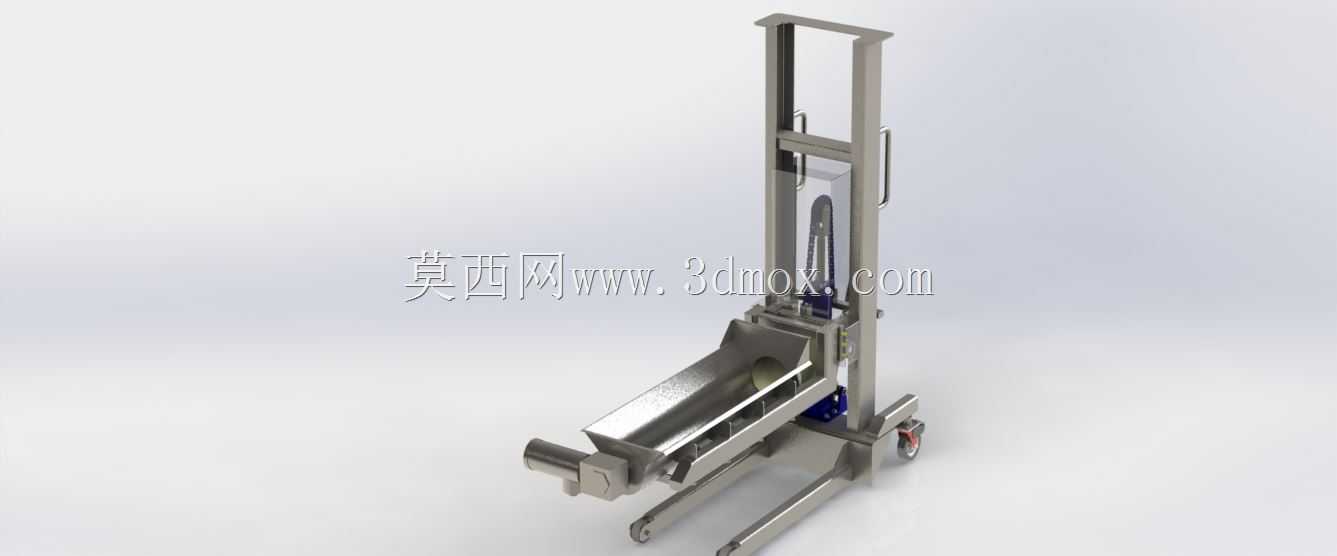

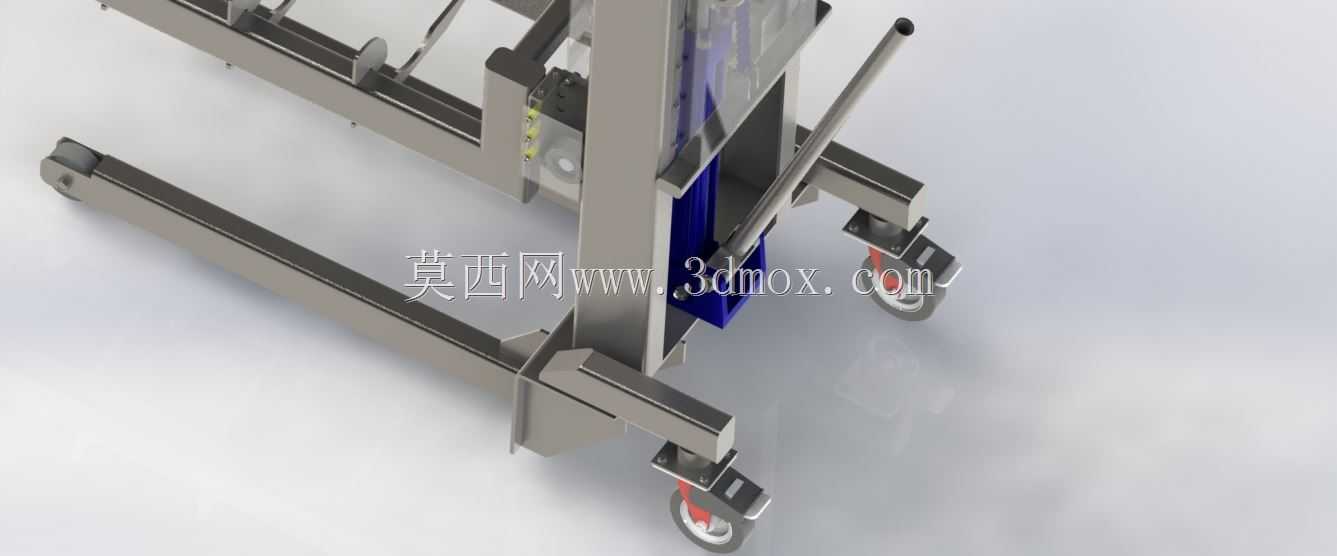

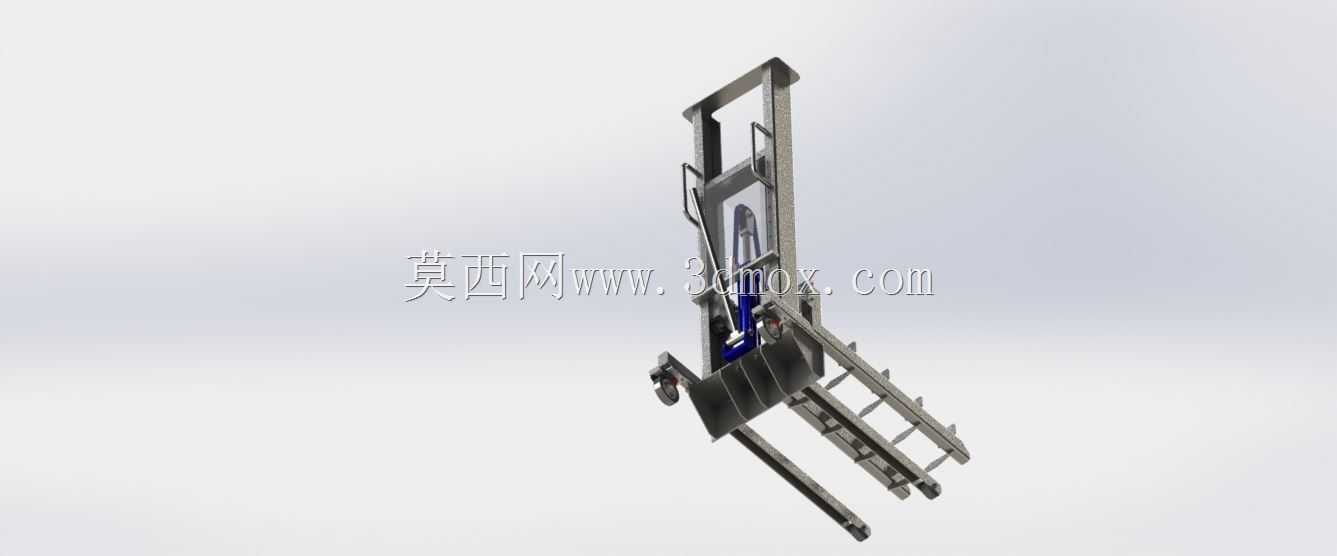

　　这款手动液压专用搬运叉车的结构设计，最初是针对车间内狭小通道的精密工件转运需求开发的，区别于常规通用型手动叉车，其整体框架采用了窄体式布局，能够适配宽度仅1.2米的设备间隙通道，解决了常规叉车无法进入精密设备安装区、传感器调试工位周边完成物料转运的痛点。从结构组成来看，设备底部采用了分体式叉腿布局，叉腿的离地间隙控制在80mm，能够顺利越过车间常见的30mm高地面线槽、门槛凸台，不会出现叉腿卡滞的问题；叉腿前端的导向轮采用了带刹车的万向脚轮，后轮采用定向承重轮，轮组的安装位置经过反复校核，在满载状态下的转弯半径仅为0.6米，在设备密集的生产车间内可以完成原地转向操作，不需要预留额外的转弯空间。

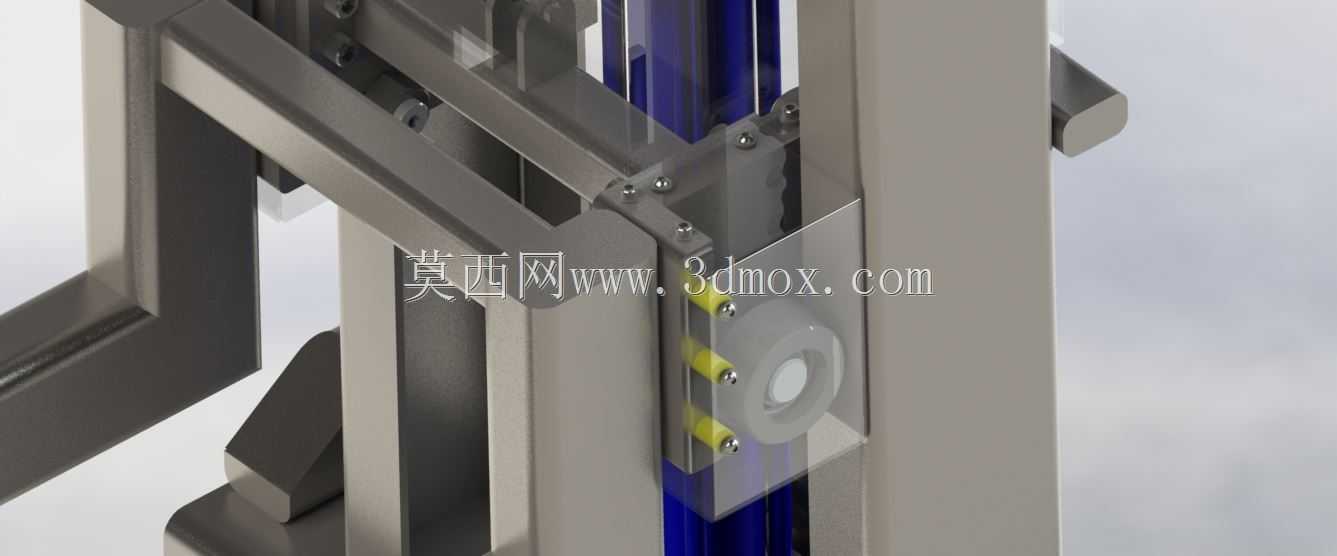

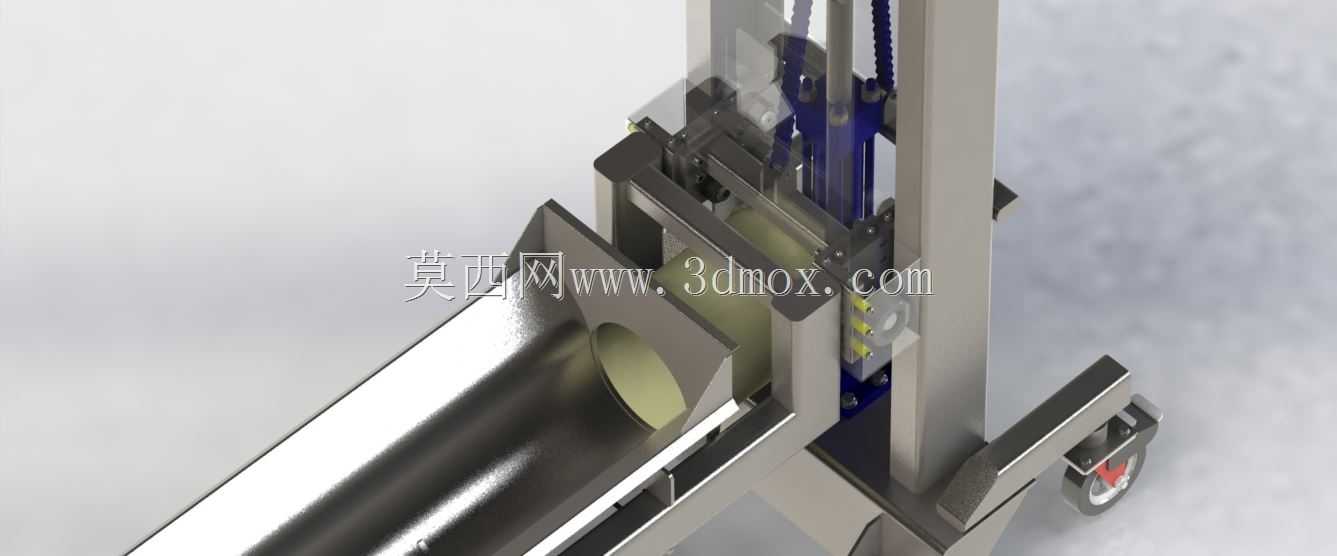

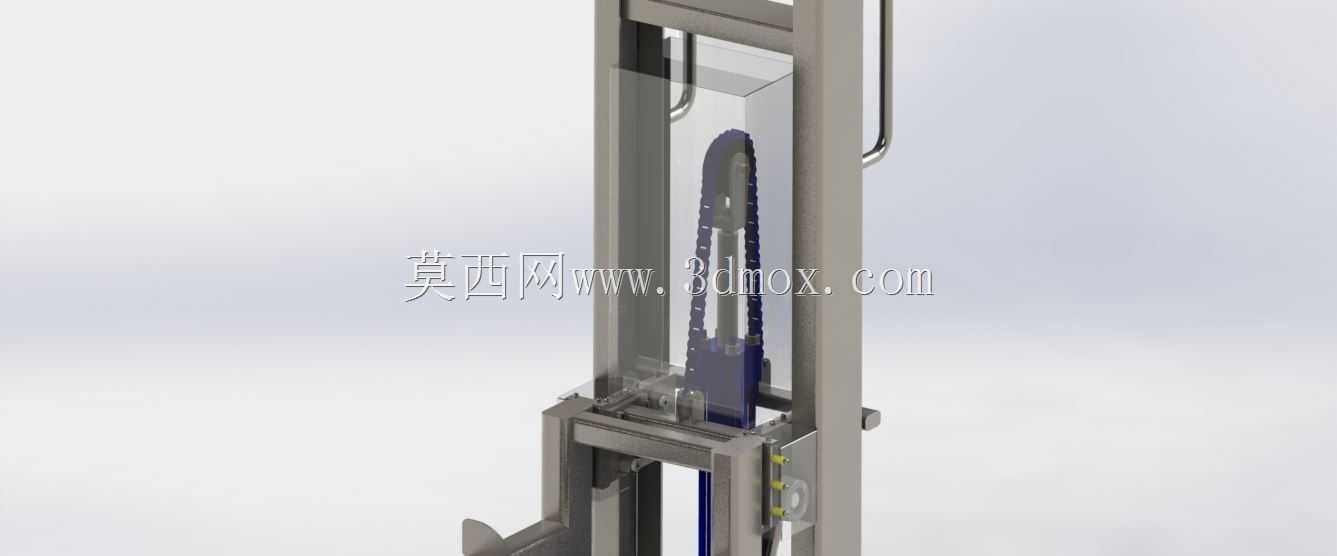

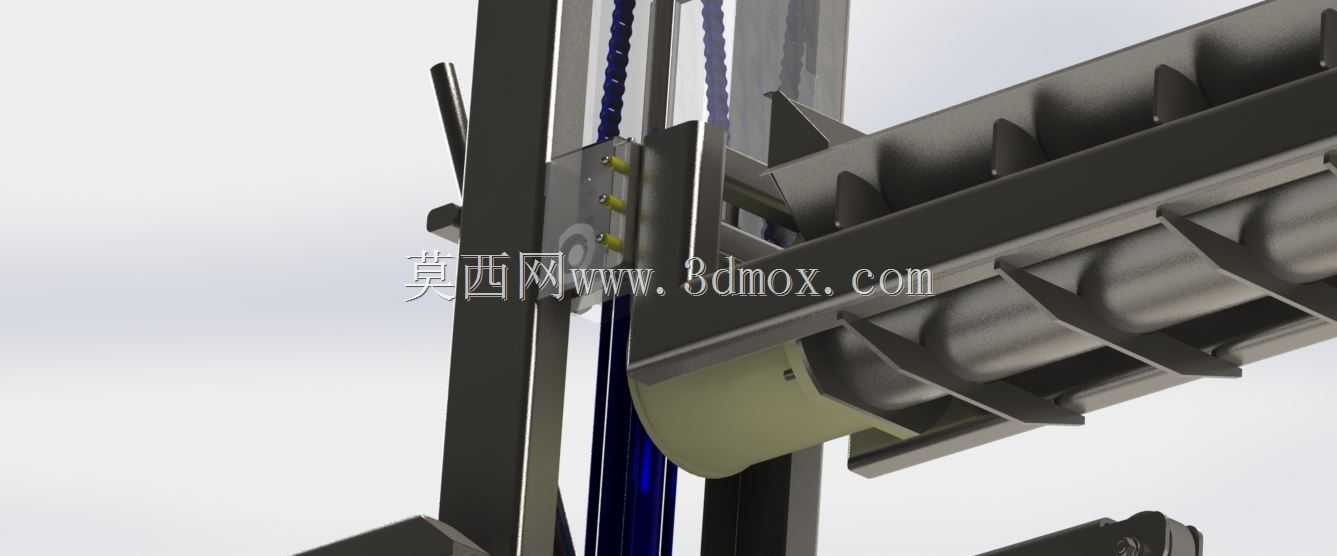

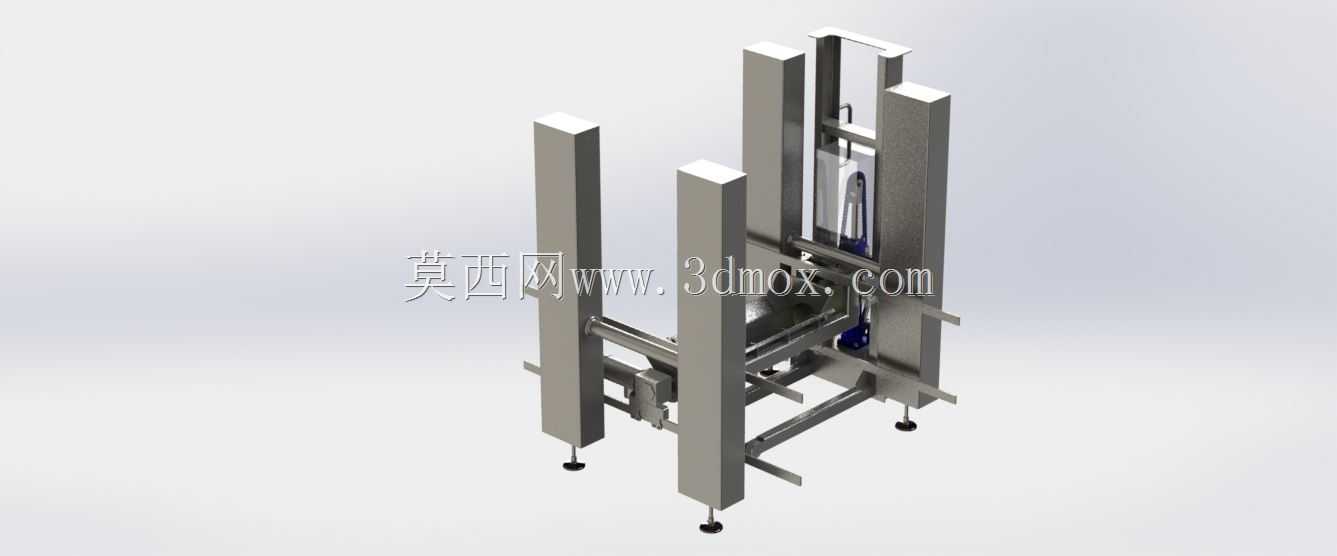

　　升降驱动部分采用了集成式手动液压泵结构，泵体与立柱框架采用一体化焊接设计，减少了外接管路的泄漏风险，液压杆的行程根据常用转运物料的高度需求设定为800mm，既能够满足将物料抬升至工作台面高度的上下料需求，也不会因为行程过长导致设备整体重心过高，满载状态下的整机稳定性经过校核，当货叉抬升到最大高度时，整机的倾翻角度阈值达到22度，完全满足车间内平坦地面作业的安全要求。操作手柄的安装角度设置为与竖直方向成35度夹角，操作人员站立操作时手臂自然下垂即可握住手柄，不需要弯腰或者抬臂，长时间作业的操作疲劳度更低；手柄上集成了液压泄压控制扳手，拇指轻拨即可控制货叉的下降速度，下降过程的节流阀经过阻尼调校，不会出现负载骤降的冲击问题，转运易碎、精密类工件时可以保持平稳的下降动作。

　　从安装边界来看，设备的总宽度控制在680mm，总长度（含手柄收起状态）为1200mm，整机高度在货叉最低位置时为1350mm，能够顺利通过车间内常见的1.4米高防火门、设备通道门，不需要额外调整设备姿态。框架部分全部采用矩形钢管焊接成型，关键受力位置的焊缝采用满焊工艺，焊接后经过去应力退火处理，长期满载使用不会出现框架变形的问题；货叉的承载面设置了防滑橡胶垫，转运表面光滑的工件时不会出现滑移掉落的问题，货叉的间距可以根据承载物料的托盘尺寸进行小幅调整，适配不同规格的定制工装托盘。

　　在实际应用场景中，这类专用叉车主要用于传感器生产车间内的半成品工位转运、精密检测设备的近距离移位、实验室小型仪器的位置调整，相比通用叉车，其结构更紧凑，操作更灵活，不会因为体积过大碰擦车间内的精密设备；同时因为采用手动液压驱动，不需要外接电源或者气源，在没有动力供应的仓储区域、设备安装现场也可以正常使用，维护成本极低，日常仅需要定期给轮组轴承加注润滑脂、检查液压油位即可，没有复杂的电控元件，故障率远高于电动类搬运设备。设计过程中特意将设备的自重量控制在120kg以内，两名操作人员即可完成设备本身的抬运转移，在需要跨楼层转运设备时，可以通过普通客运电梯搬运，不需要调用货运电梯，适配多楼层车间的转运动需求。
