多支脚支撑式流体管路转接构件

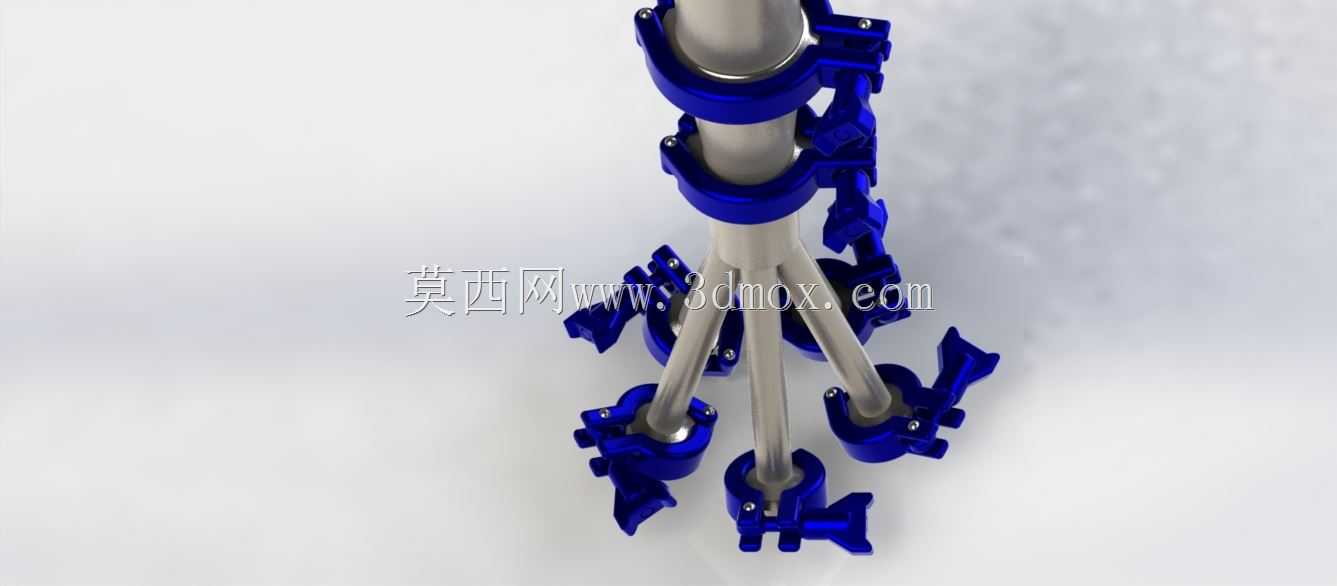

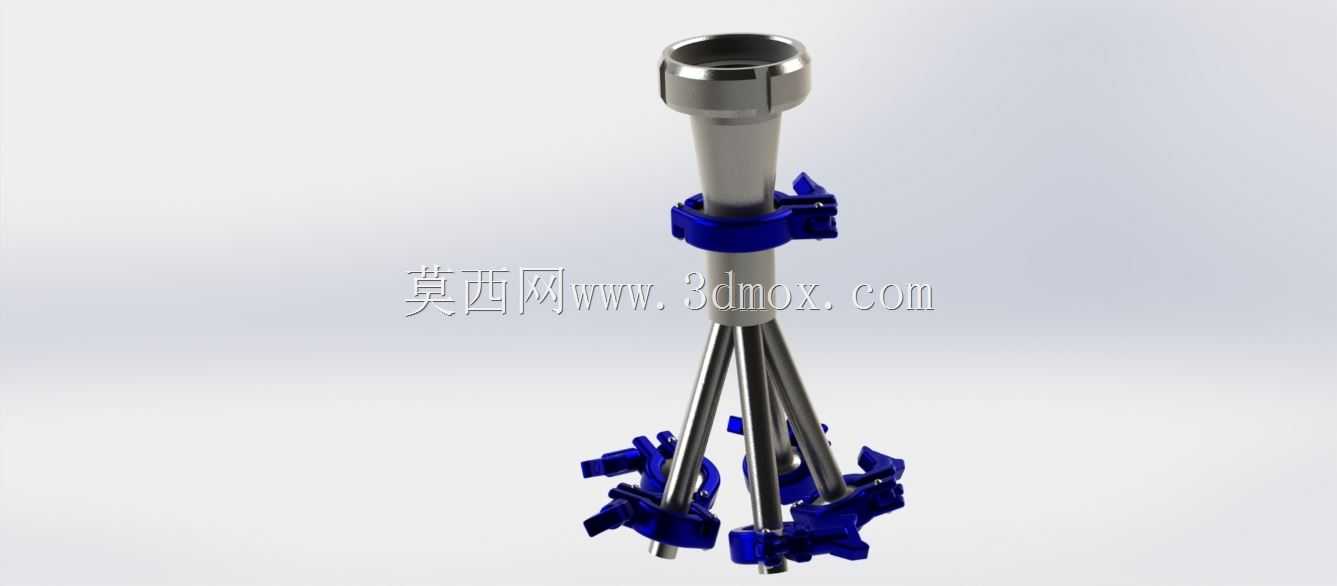

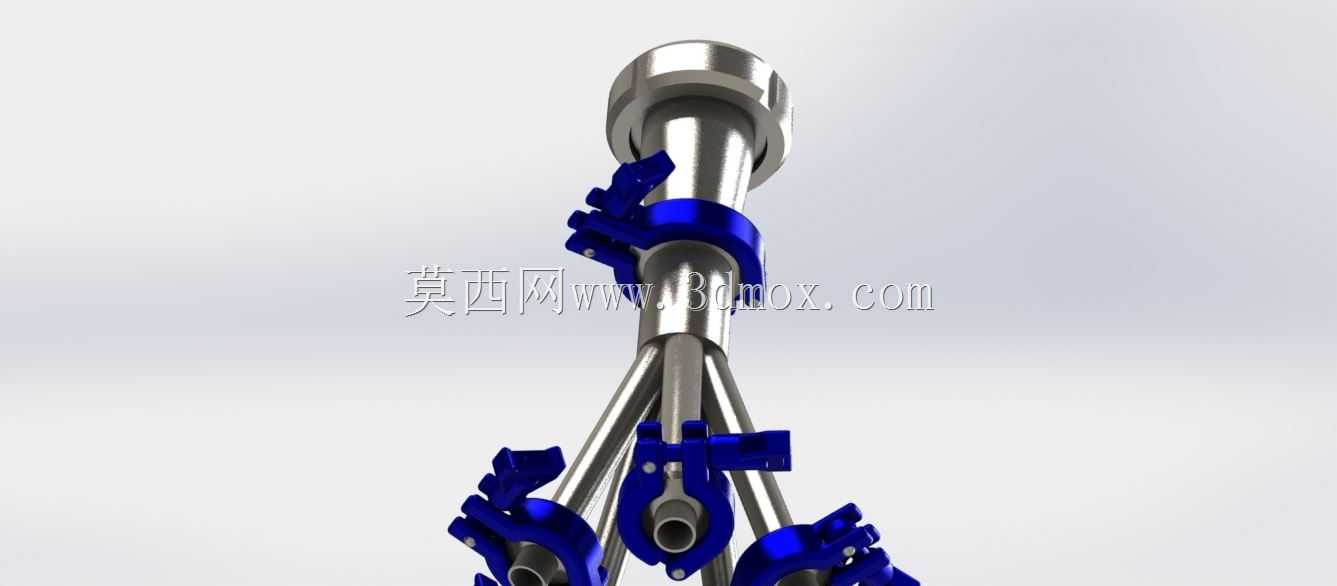

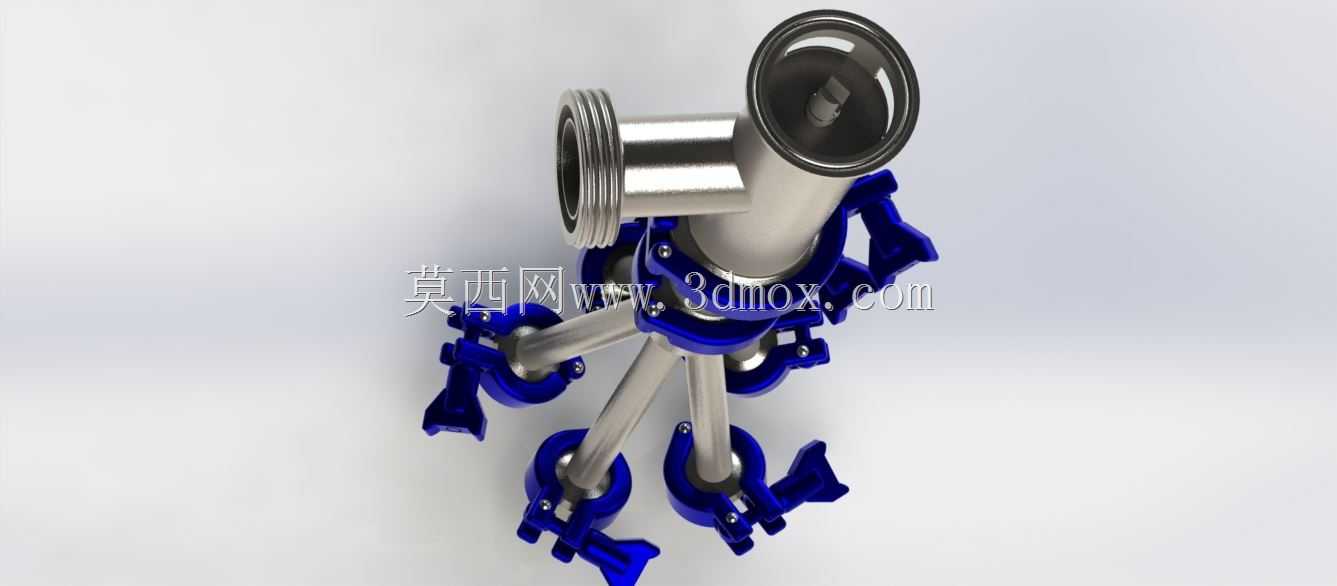

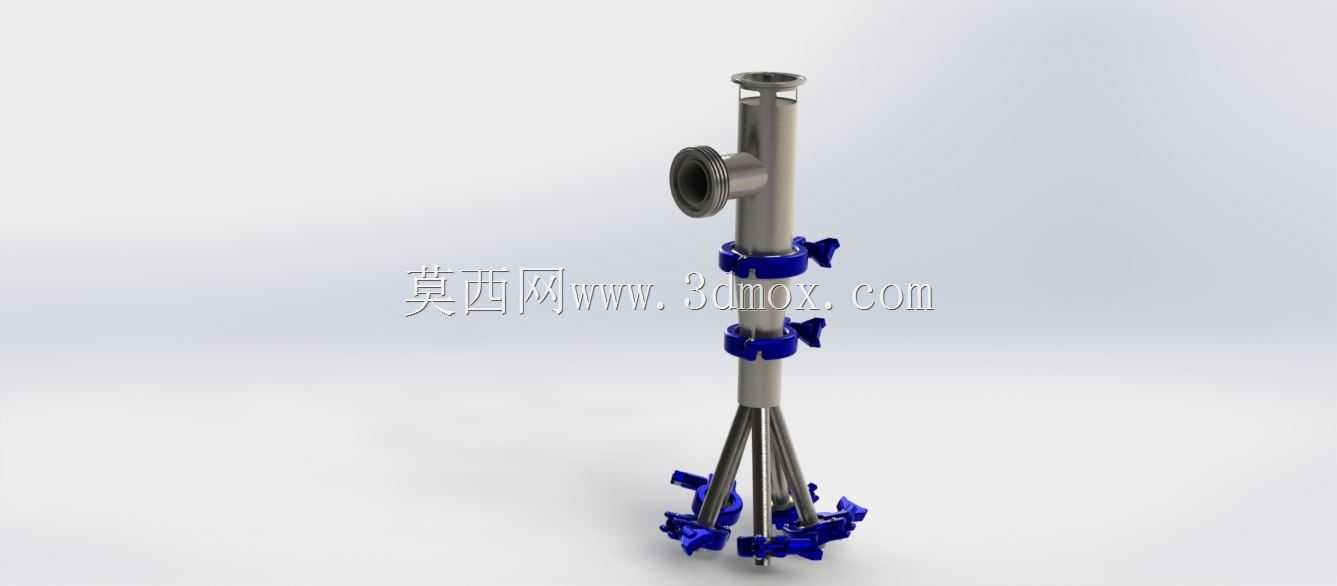

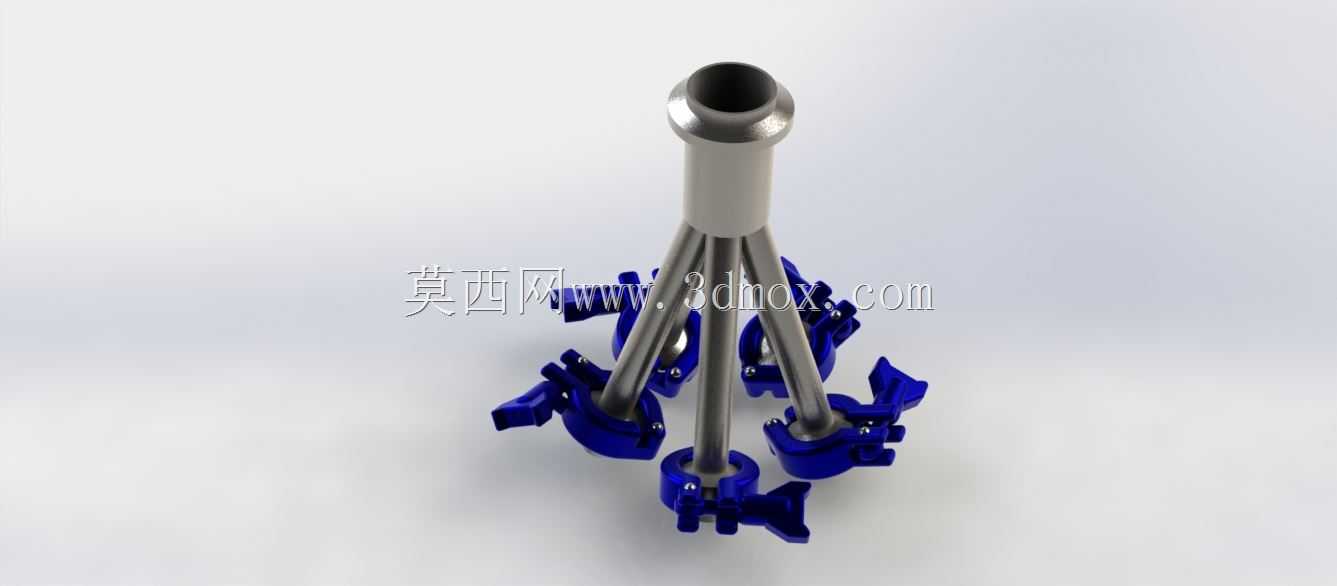

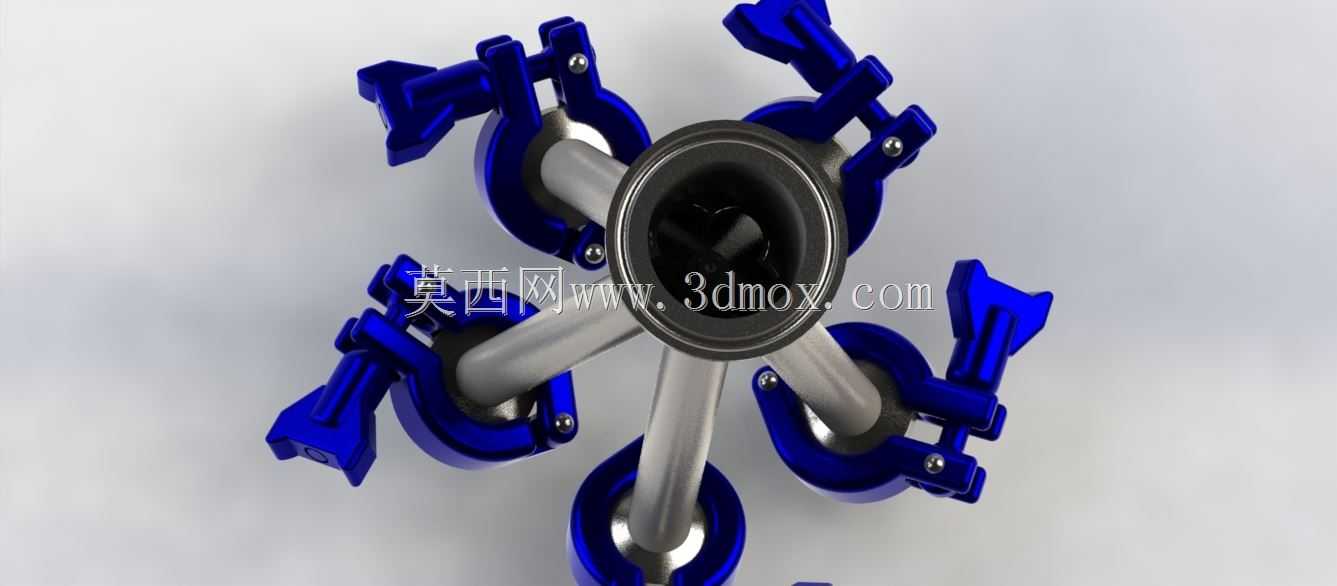

　　这款多支脚支撑式流体管路转接构件，主要面向实验室流体分配、小型化工试验台管路搭建、生物制药小样制备环节的管路分流场景设计，区别于常规的三通、四通类硬管接头，它采用中心主通路加侧向支路的结构布局，主通路为直通式大管径流道，侧向支路采用外螺纹快接结构，可直接对接标准规格的金属软管、塑料流体管路，无需额外加装转接头。从结构设计逻辑来看，构件的支撑部分采用四支脚均匀分布的形式，每根支脚与中心主体的夹角经过力学仿真校核，当构件接入管路系统后，支脚末端的蓝色快装卡扣可直接卡在试验台面板、设备安装基板的预留卡槽内，不需要额外打孔安装固定支架，能大幅缩短现场管路装配的工时。支脚与中心主体的连接部位做了圆弧过渡处理，避免应力集中导致的支脚断裂问题，

　　在实际工况中，管路内流体压力波动带来的振动会通过支脚均匀传递到安装基板上，不会出现接头部位因长期振动产生的密封失效问题。主通路的两端分别采用卡箍连接结构与内螺纹密封结构，卡箍端可对接卫生级快装管路，适用于对洁净度有要求的流体输送场景，内螺纹端可对接常规压力管路，覆盖0到1.0MPa的常规流体输送压力范围。侧向支路的外螺纹采用标准管螺纹规格，螺纹公差控制在6H级，装配时缠绕生料带或加装密封圈即可实现无泄漏连接，支路的流道与主通路的交汇部位做了圆弧导流处理，减少流体在交汇处的湍流阻力，降低流体输送过程中的压力损失。从安装边界来看，构件整体的最大外缘由支脚末端决定，安装时需要在基板上预留对应直径的圆形安装空间，

　　中心主通路的轴向长度适配常规管路的安装间距，不会出现与周边管路、设备构件干涉的问题。支脚末端的蓝色卡扣采用弹性工程塑料材质，具备一定的形变余量，可适配一定厚度范围内的安装面板，卡扣的锁紧力经过实测，可承受管路内1.2MPa压力下的轴向推力，不会出现构件从安装位脱出的问题。在实际选型应用中，这款构件可替代传统的多个接头拼接的分流结构，减少管路中的接头数量，也就减少了潜在的泄漏点，对于试验台这类管路排布密集、安装空间有限的场景，集成式的结构能让管路布局更整洁，后期维护时拆卸也更方便。设计过程中针对不同流体的兼容性，主体金属部分采用304不锈钢材质，可耐受常规弱酸、弱碱流体的腐蚀，支脚部分的工程塑料也具备耐化学腐蚀特性，

　　不会因接触常见的实验试剂出现脆化、开裂问题。流道内部的表面粗糙度控制在Ra1.6以下，减少流体残留，便于使用后的清洗作业，符合卫生级管路的使用要求。构件的各连接部位的同轴度公差控制在0.05mm以内，接入管路后不会出现管路别劲的问题，能有效降低管路密封件的偏磨风险，延长密封件的使用寿命。在三维建模过程中，所有配合面的尺寸都严格遵循相关管路连接件的行业标准，可直接导入到整体管路系统的装配模型中做干涉检查、管路应力仿真，不需要额外调整尺寸参数，能直接用于生产加工的图纸输出。
