巧克力生产加工工艺管线成套设备

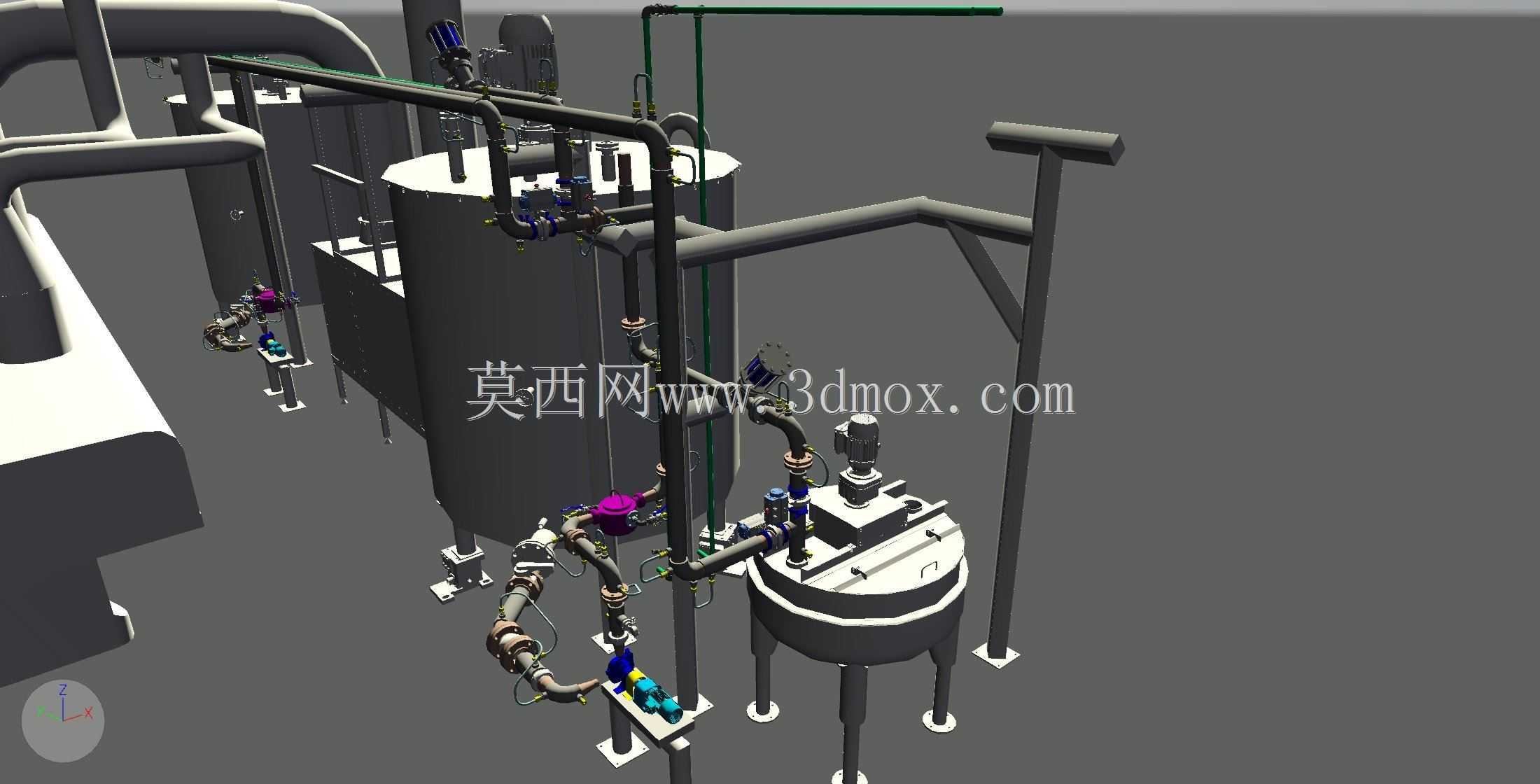

　　这套三维模型还原的是巧克力量产场景下的核心工艺段成套装置，日常主要部署在大中型食品加工厂的巧克力生产车间内，衔接前端原料预处理与后端浇注成型工序，承担可可脂混合、浆料保温、配料输送、均质搅拌的核心生产功能。从现场安装的实际需求出发，整套装置的布局充分考虑了车间现有柱网的排布逻辑，主罐体的安装基座预留了与地面预埋螺栓匹配的固定孔位，外围管线的排布避开了车间日常巡检的人行通道，同时给阀门操作、仪表检修预留了足够的操作空间，不会出现后期安装时管线碰撞、操作空间不足的问题。

　　设计过程中首先梳理了巧克力浆料的工艺流转逻辑：熔融状态的可可基料从原料暂存罐经保温管路进入主混合罐体，过程中通过管路接入糖粉、乳粉、食用香精等辅料，罐体内部的搅拌装置按照设定转速持续搅拌，避免浆料因温度不均出现油脂分层、结块的问题，整套管路全程做了伴热保温的结构预留，保证浆料在输送过程中始终维持在45-50摄氏度的工艺区间，不会因温降导致黏度升高堵塞管路。

　　从结构细节来看，主罐体采用立式支腿支撑结构，支腿高度根据车间排污、底部阀门操作的需求设定，罐体顶部预留了人孔、呼吸阀、温度传感器、进料口的安装位置，侧部不同高度设置了视镜与取样口，方便生产过程中随时观察浆料状态、取样检测物料指标。连接各罐体的管路采用法兰连接与快装接头结合的方式，与物料直接接触的管段内壁做了抛光处理，减少物料挂壁残留，降低日常CIP清洗的难度；管路上的阀门排布兼顾操作便利性，常用的截止阀、调节阀都布置在操作人员站立可及的高度，不需要额外搭设操作平台即可完成参数调整。

　　整套装置的物料输送采用泵体增压的方式，泵体的安装位置做了减震基础的结构设计，避免运行过程中震动传递到管路导致法兰密封失效，同时泵体入口处设置了过滤结构，拦截浆料中可能存在的结块杂质，避免杂质进入后端浇注设备造成浇注口堵塞。不同功能罐体之间的管路走向做了优化，尽量减少直角弯头的使用，降低浆料输送过程中的阻力，同时管路设置了合理的坡度，在生产结束后排料时可以保证管内残留浆料完全排空，减少物料浪费也避免残留物料冷却凝固堵塞管路。

　　在安装边界的考量上，整套装置的外围最大轮廓尺寸适配常规食品生产车间的层高要求，顶部最高的管路与车间吊顶、照明灯具、消防管线预留了足够的安全距离，侧面与车间墙体、其他相邻生产设备预留了检修通道宽度，设备吊装口的尺寸也匹配主罐体的最大外径，不需要对车间建筑结构做额外改造即可完成设备进场安装。针对巧克力生产的卫生要求，所有与物料接触的部件结构都做了无死角设计，避免出现物料积存的卫生死角，罐体与管路的连接位置做了圆弧过渡处理，满足食品生产的卫生规范要求。

　　从建模的细节还原度来看，模型完整呈现了管路上的压力表、温度传感器、安全阀等仪表的安装位置，也还原了罐体搅拌装置的驱动电机、减速机构的安装结构，还有管路上的支吊架、管卡等固定部件的结构，不管是用于前期车间布局规划、安装施工交底，还是用于生产操作人员的岗前培训，都能提供足够的结构参考。整套装置的结构设计充分考虑了巧克力生产的工艺特殊性，所有结构细节都围绕保证浆料状态稳定、生产过程连续、清洗维护便捷的核心需求展开，没有冗余的结构设计，每个部件的设置都对应实际生产中的具体功能需求。
