三百立方立式储料罐带外置螺旋梯结构

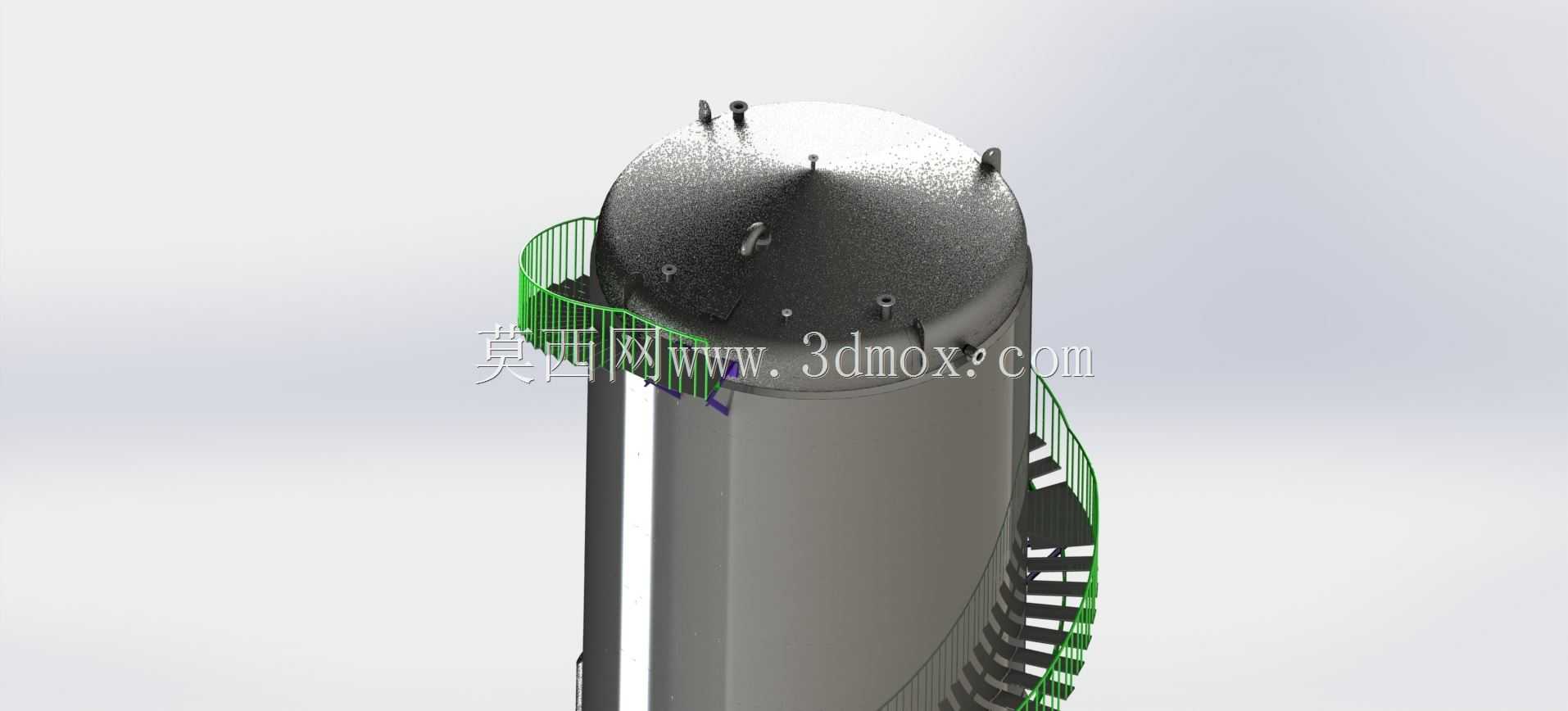

　　在化工原料中转、粮油加工储运、市政水处理药剂存储这类场景里，大容积立式储槽是厂区物料暂存环节的核心承压静置设备，本次呈现的300立方立式罐体结构，完全围绕现场落地安装、日常运维巡检的实际需求做结构匹配。先从安装边界说起，这类大容积储罐落地时对基础的平整度要求控制在千分之二以内，罐体直筒段采用等壁厚卷板焊接结构，顶部做锥顶收边，锥顶坡度设置为1:10，既可以避免露天布置时顶部积雨积水，也能预留出顶部管口、呼吸阀、检修人孔的安装空间，顶部的多个接管分别对应进料、排气、液位检测、溢流的功能，接管的伸出长度统一控制在150mm，方便现场配对法兰安装时预留螺栓紧固的操作空间，不会因为接管过短导致扳手无法操作。罐体侧面的接管设置在直筒段下侧1.

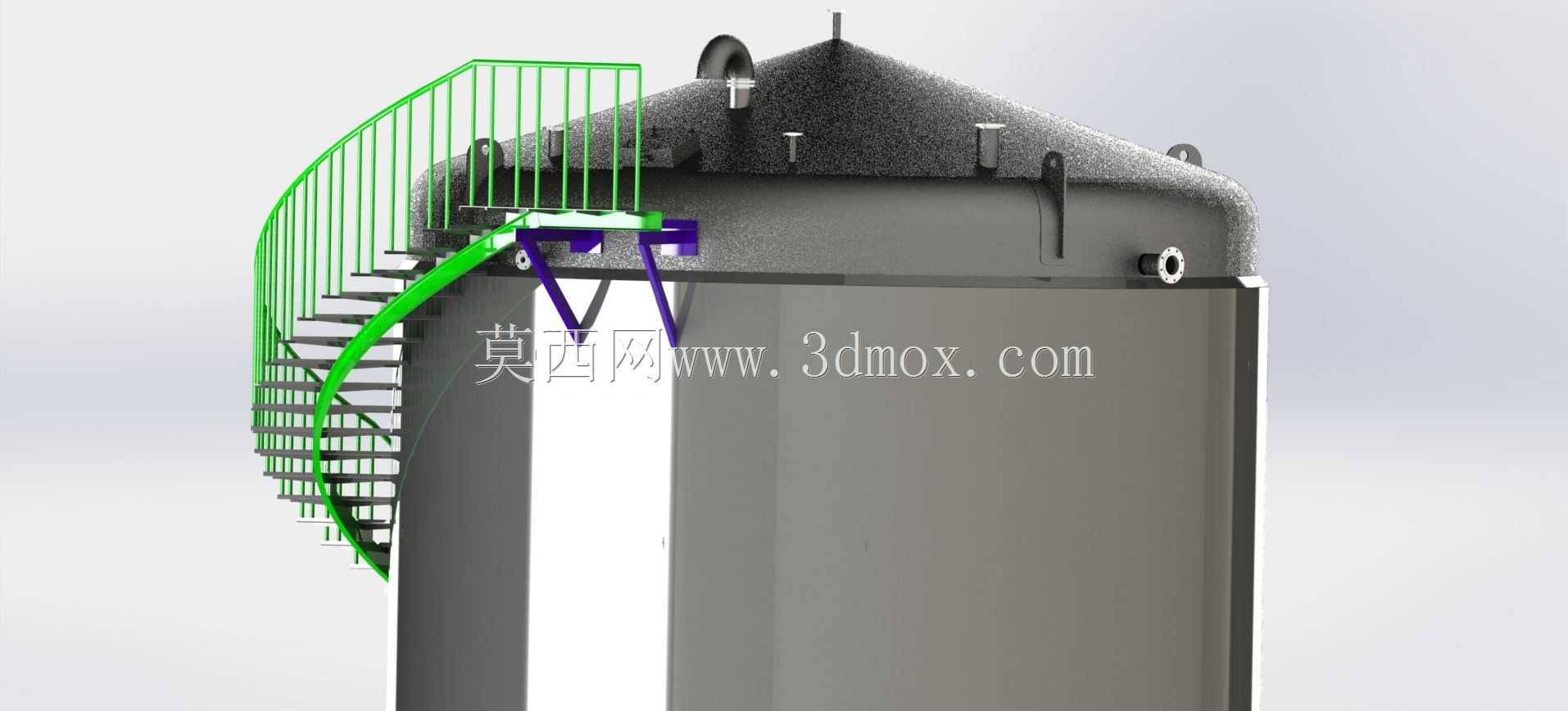

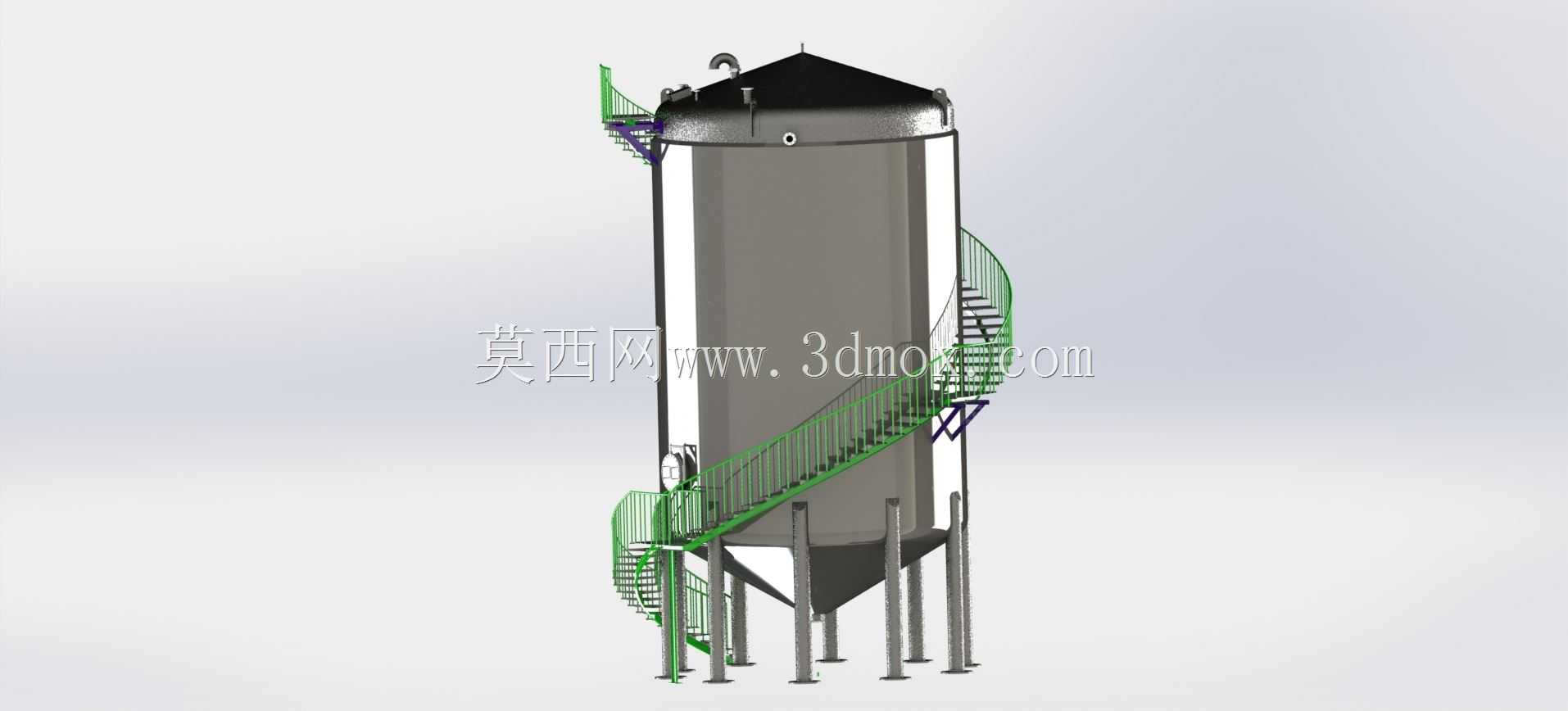

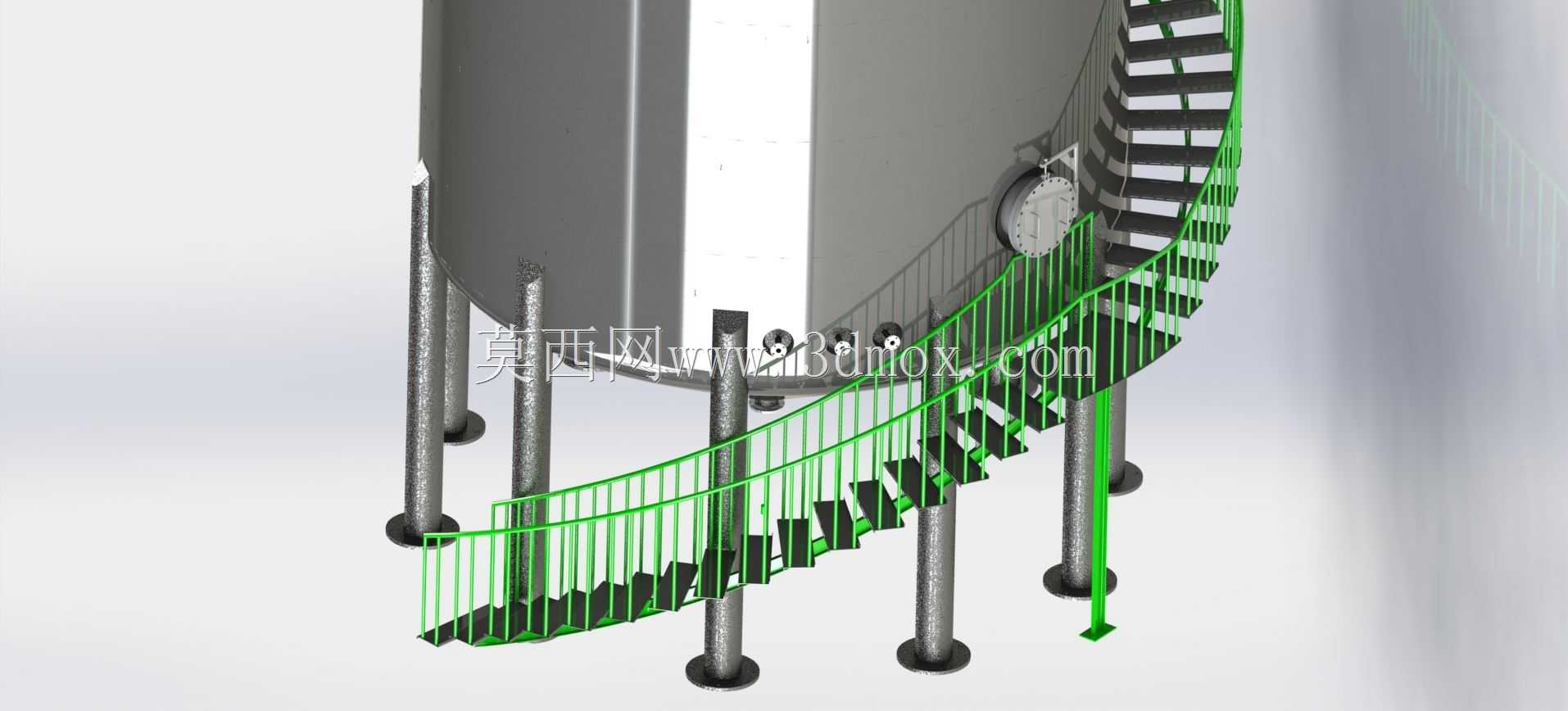

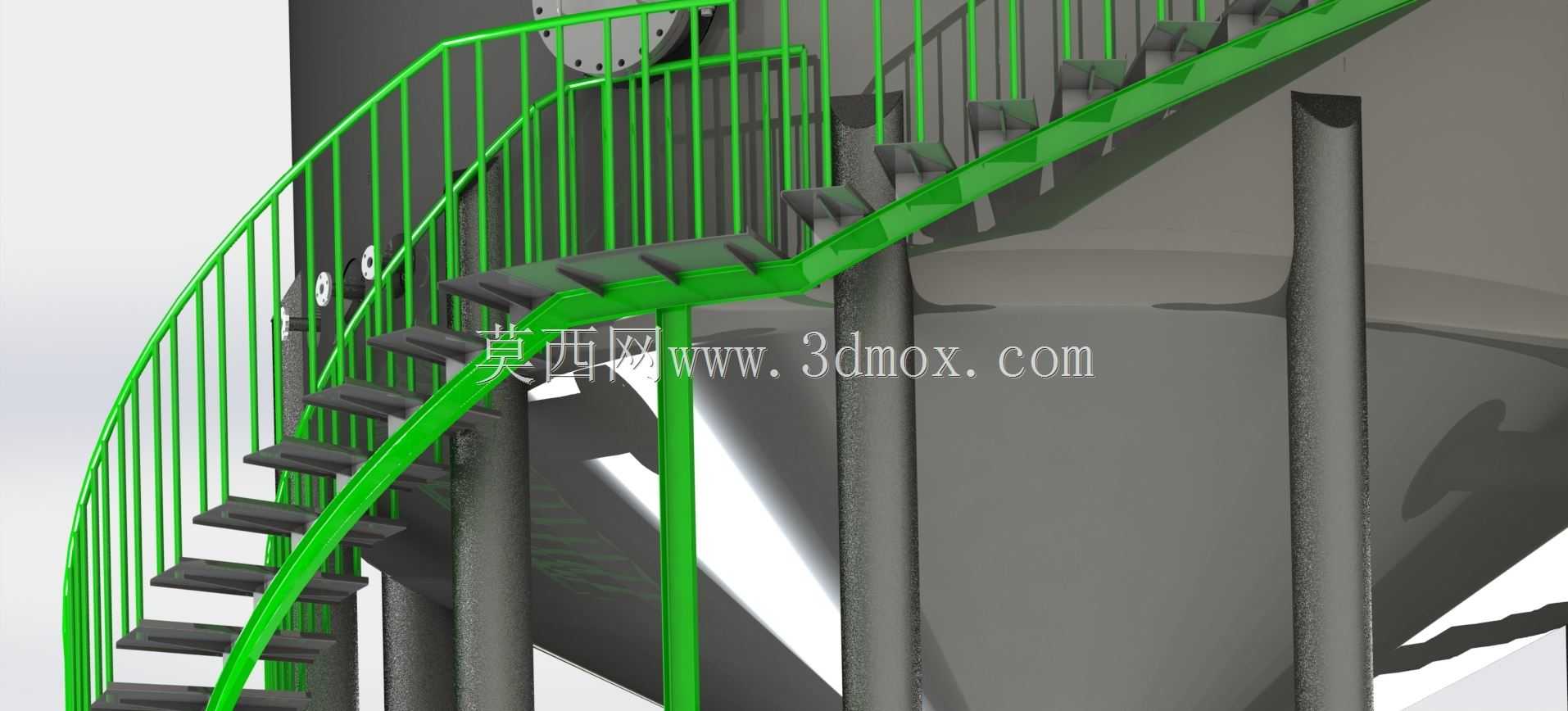

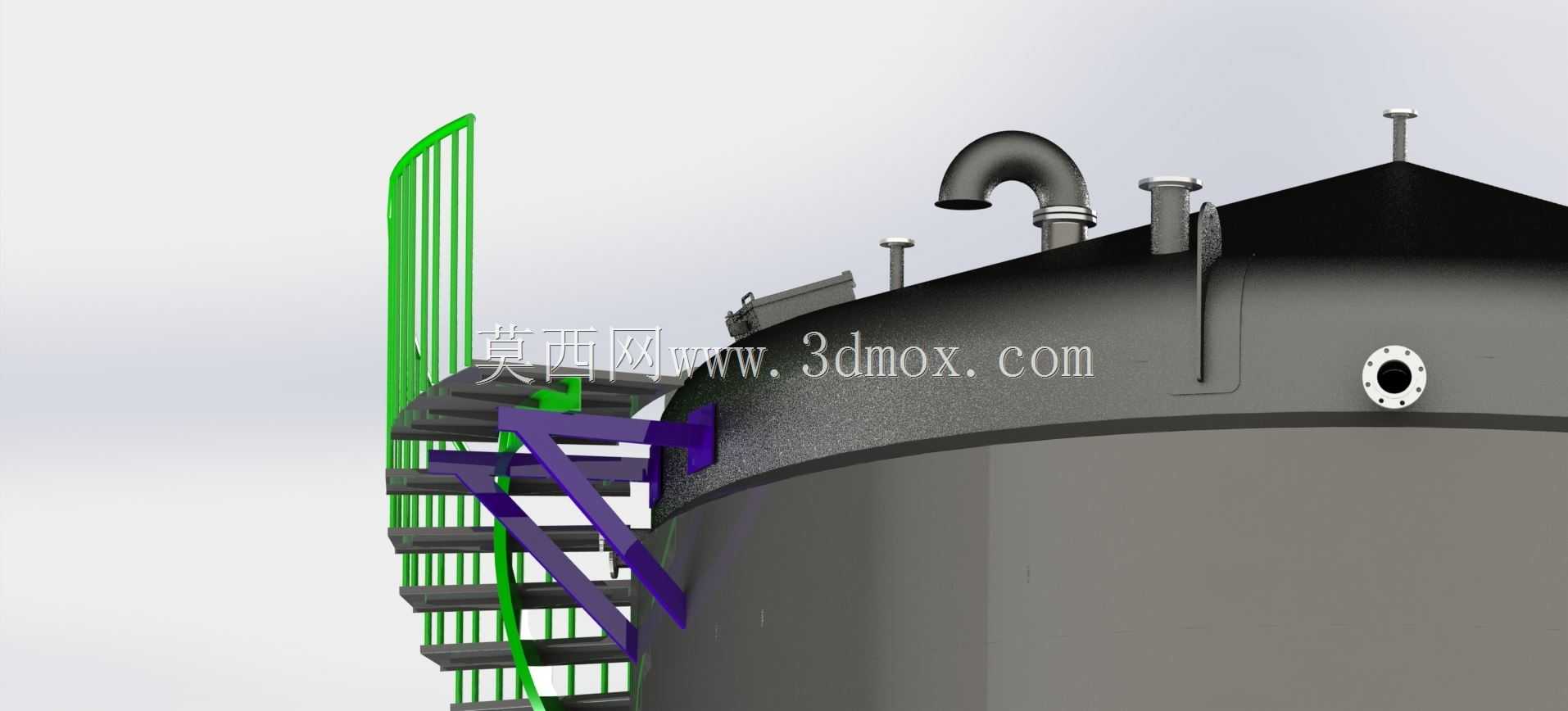

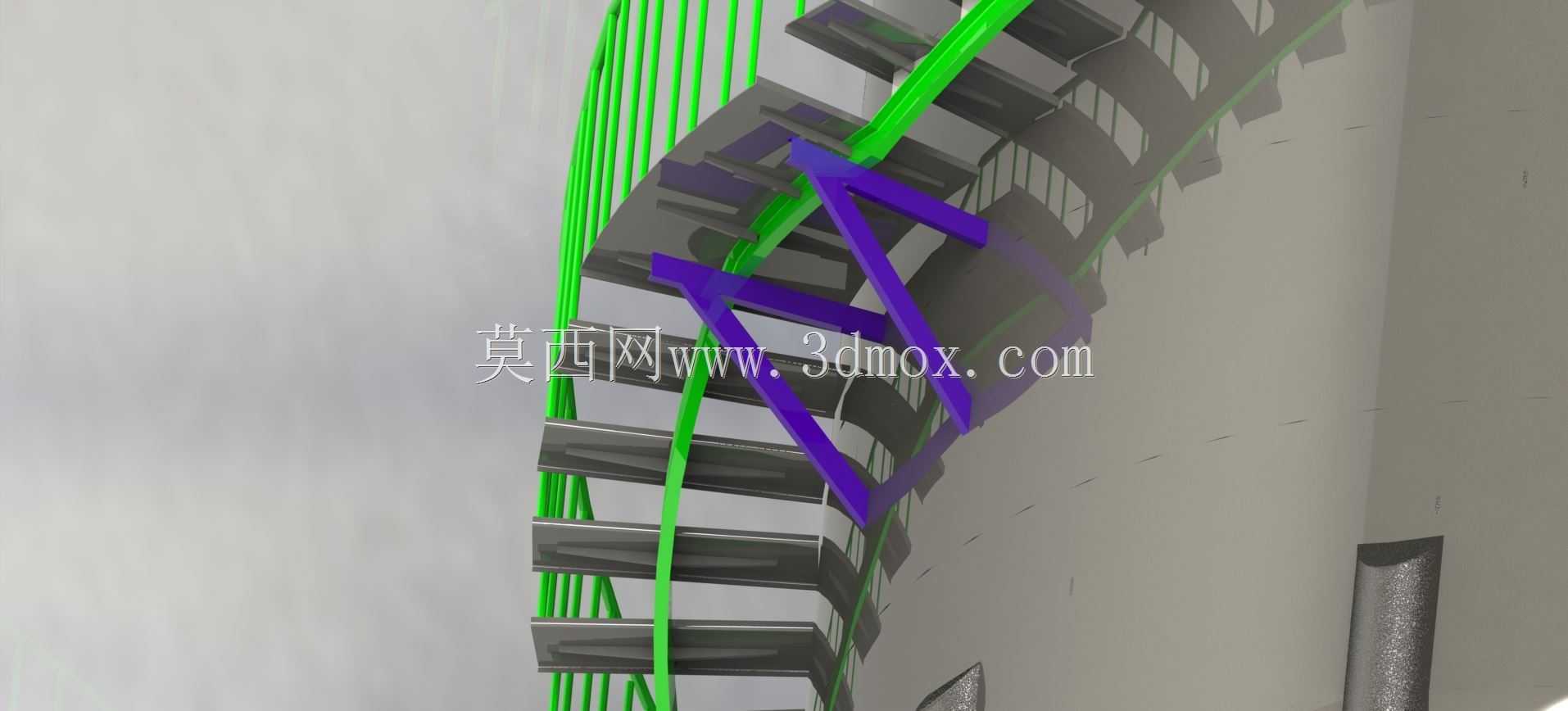

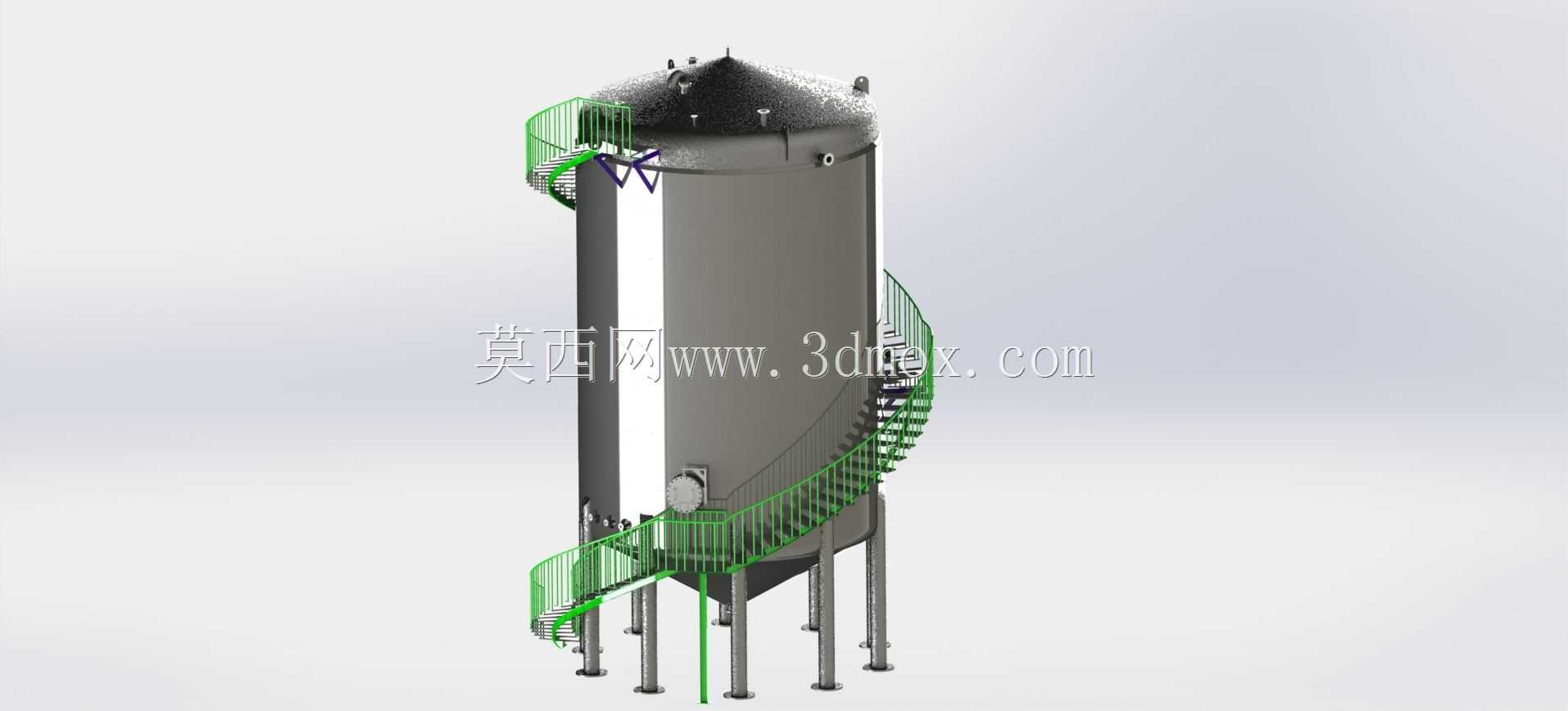

　　2米高度位置，对应出料、排污、取样的功能，接管法兰的压力等级统一匹配1.0MPa标准，避免现场采购配件时出现压力等级不匹配的问题。外置的螺旋爬梯是这个结构里兼顾安全与省空间的设计，不同于直爬梯需要预留较大的水平退让空间，螺旋梯围绕罐体侧壁布置，从地面起坡，踏步采用防滑花纹钢板折弯，每级踏步的高度控制在180mm，踏面宽度在靠近罐体一侧不小于200mm，外侧设置1.2米高的防护栏杆，栏杆立杆间距不大于1米，中间设置两道横杆，完全满足工业防护栏杆的安全规范要求，爬梯与罐体侧壁的连接采用三角支架焊接固定，支架与罐壁的连接位置做加强板补强，避免长期人员通行时的动载荷导致罐壁局部变形。爬梯的顶端直接连通罐顶的检修平台，

　　平台周边同样设置防护栏杆，预留出人员操作顶部阀门、检查仪表的站立空间，平台的格栅板采用热镀锌处理，防滑同时耐户外腐蚀。设计时特意将爬梯的入口设置在远离罐体出料口的一侧，避免日常物料装卸作业时，人员上下爬梯与物料转运车辆的动线产生交叉，降低现场作业的安全风险。罐体直筒段的高度与直径比例控制在1.2:1，这个比例既可以保证300立方的有效容积，也能降低罐体整体重心，减少大风区域户外布置时的风载荷影响，罐体底部设置一圈加强圈，避免满罐时物料静压力导致罐壁下部出现鼓胀变形。从结构建模的细节来看，所有焊接位置都预留了焊脚尺寸的示意，爬梯的折弯件、栏杆的圆弧过渡都做了等壁厚处理，完全匹配实际钣金加工、型材下料的工艺要求，

　　没有出现无法落地的异形结构。在实际选型应用时，这个结构可以根据存储物料的特性调整内壁防腐层的设计，比如存储腐蚀性物料时可以在内壁增加衬塑层，存储食品级物料时做镜面抛光处理，外部的爬梯和平台也可以根据厂区的防爆要求调整连接方式，比如在防爆区域采用螺栓连接代替部分焊接，方便现场做静电跨接。不同于小型储罐可以整体运输，300立方的这类大容积储罐一般是现场卷板焊接组装，所以建模时所有的分片结构都做了拆分示意，直筒段的每一节卷板、锥顶的分片、爬梯的分段都对应现场组装的拼接缝位置，方便施工人员对照结构做下料排版，减少现场材料的浪费。顶部的人孔设置在靠近爬梯出口的位置，人孔直径600mm，方便检修人员进出罐体内部做清洁、焊缝检测作业，人孔盖采用快开式结构，搭配压紧手柄，不需要额外工具就能开启。另外罐体侧壁还预留了液位计安装的接口位置，接口的中心距对应常用的磁翻板液位计安装尺寸，不需要现场额外开孔焊接，减少对罐壁防腐层的破坏。
