建筑入口弧形钢结构玻璃雨篷构造设计

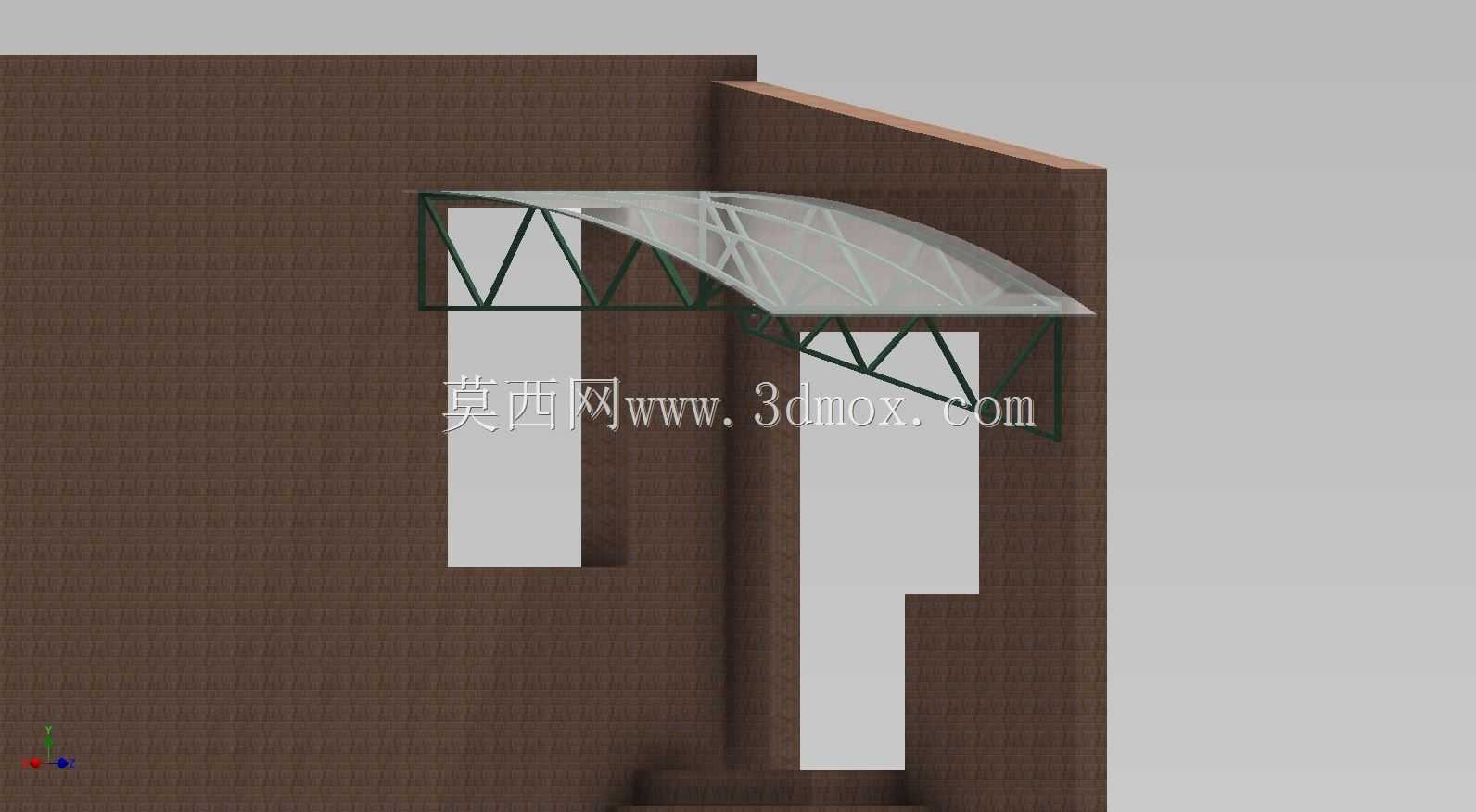

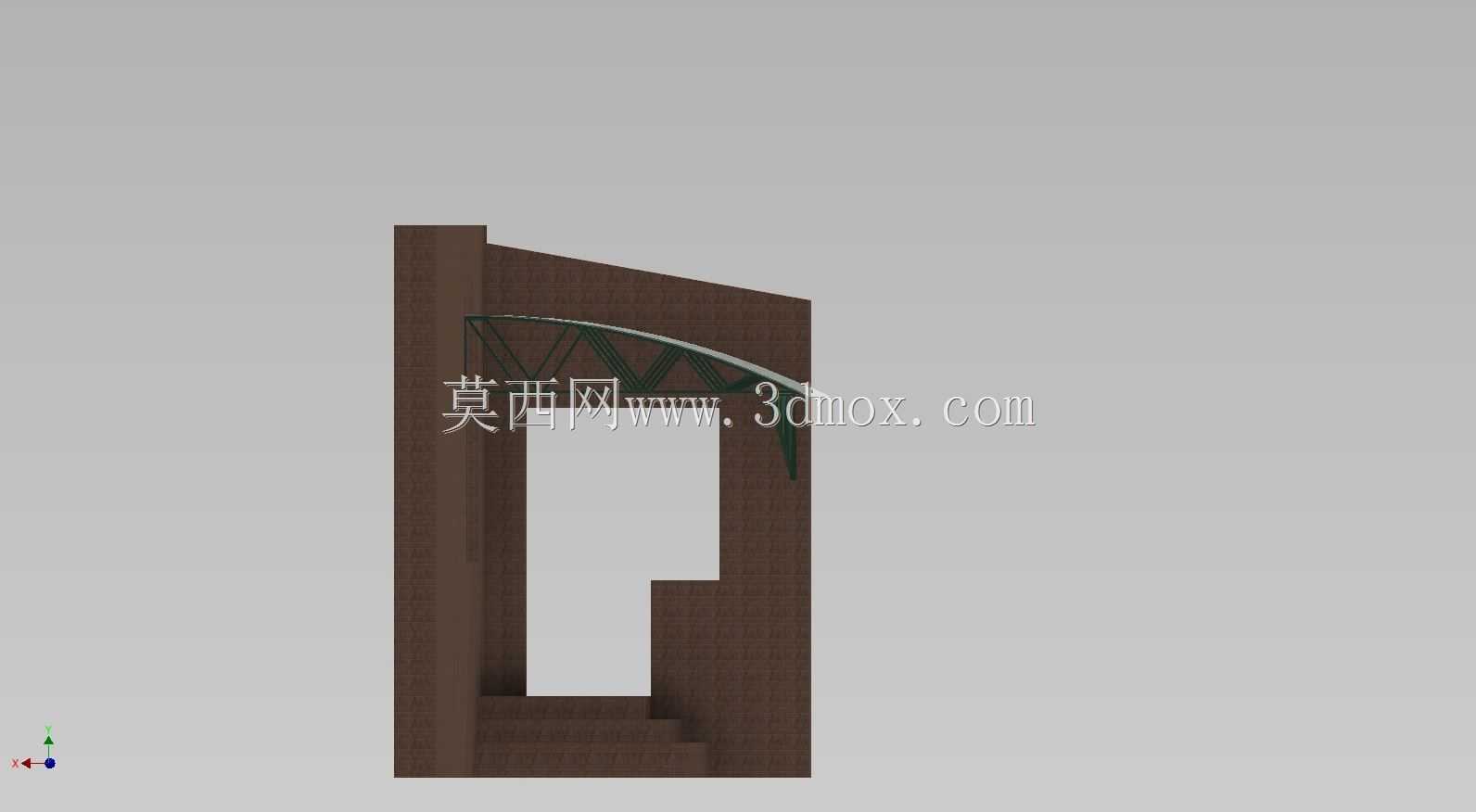

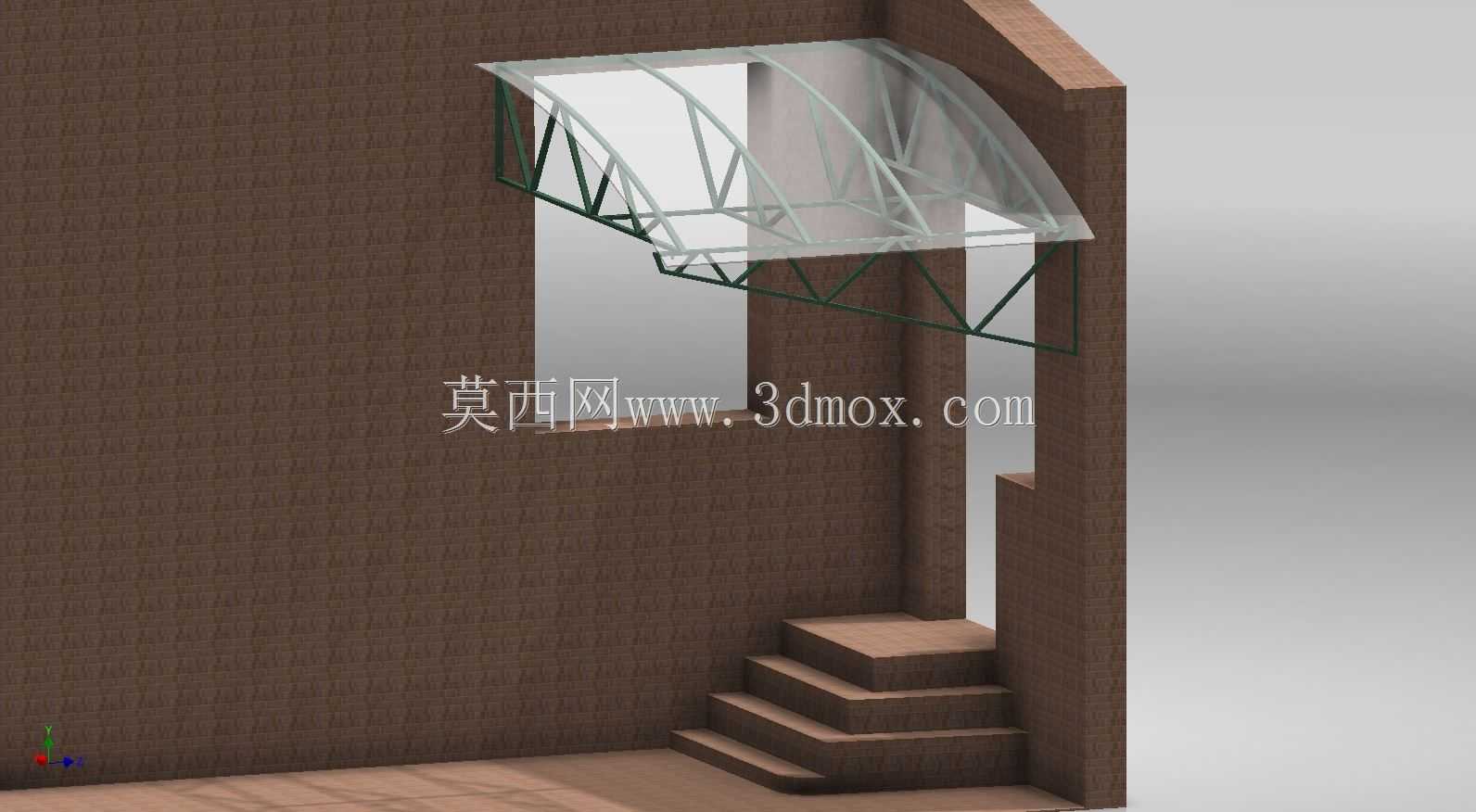

这类悬挑式门廊雨篷多应用在民用建筑、商业网点的主入口位置，核心作用是为进出人员遮挡高空坠物、短时降雨与正午直射阳光，避免入口区域地面积水打滑，同时也能对建筑外立面起到视觉点缀效果，弱化建筑墙体的厚重感。设计时首先要确认安装边界，雨篷的悬挑长度通常根据入口通行宽度确定，常规覆盖范围要超出入口台阶边缘至少30厘米，避免雨水顺着篷面边缘滴落到台阶通行区；安装基面为建筑外墙的结构层，不能直接固定在外墙装饰砖或者保温层上，所有连接锚栓要穿透墙体结构层做锚固处理，避免长期受载出现脱落风险。主体支撑采用三角形桁架结构，这种结构形式的杆件受力清晰，上弦杆承受篷面传递的竖向荷载，下弦杆承担悬挑带来的拉力，腹杆则分散局部集中荷载，相比实腹式钢梁能大幅降低自重，减少对墙体锚固点的载荷要求，同时桁架的镂空结构也能降低风阻，在沿海多风区域不会因为强风产生过大的掀拉力。篷面采用弧形曲面设计，一方面弧形造型能让雨水顺着曲面快速向两侧导流，不会在篷面积水增加额外荷载，另一方面曲面的视觉效果更柔和，和方正的建筑墙体形成视觉对比。篷面的透光面板采用嵌入式安装，每块面板的接缝处预留热胀冷缩间隙，搭配密封胶条做防水处理，避免雨水从接缝渗漏到下方通行区；面板下方设置的导水槽会将汇集的雨水引导至两侧的排水点位，不会让雨水顺着篷边自由滴落形成水帘。建模过程中需要重点校核桁架杆件的连接节点，每处腹杆与上下弦的焊接位置要做加劲处理，避免应力集中；同时要预留出面板安装的压片位置，保证后期安装时面板固定点的间距符合受力要求，不会出现面板局部翘曲的问题。另外还要考虑安装作业的操作空间，桁架整体可以拆分为两个分段单元，在地面完成预拼装后再整体吊装固定，降低高空作业的难度，所有外露的钢构件表面要做防腐涂层处理，适配户外长期使用的耐候要求，避免长期日晒雨淋出现锈蚀影响结构强度。
