铁路敞篷货运车厢结构三维设计

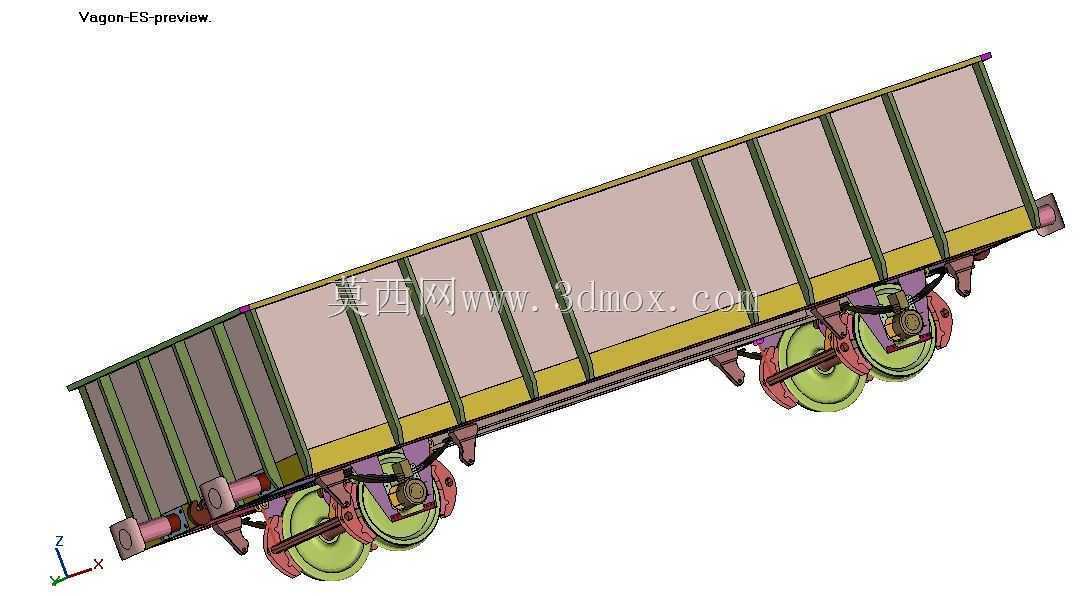

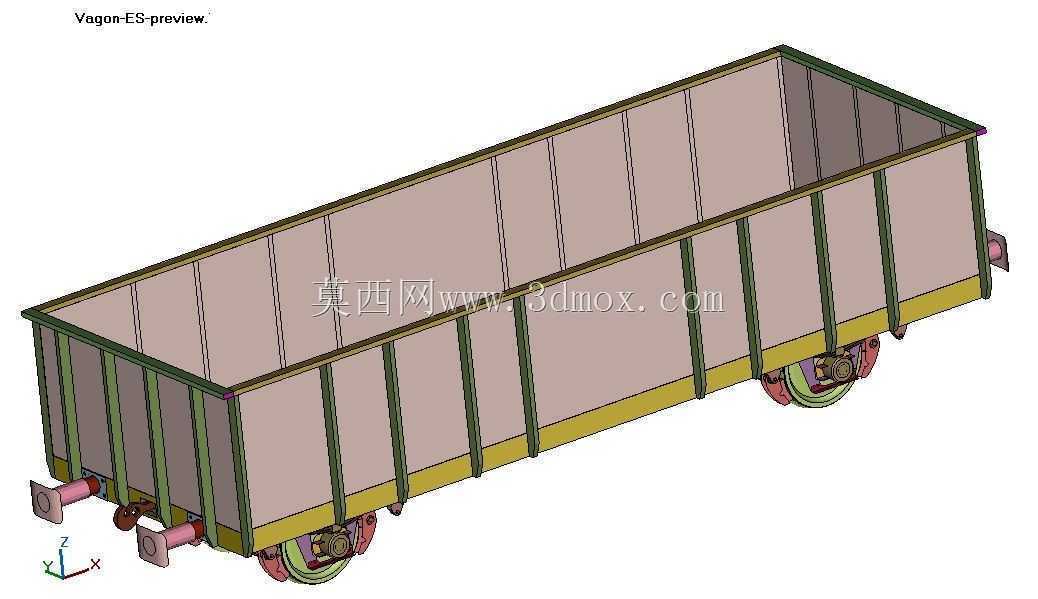

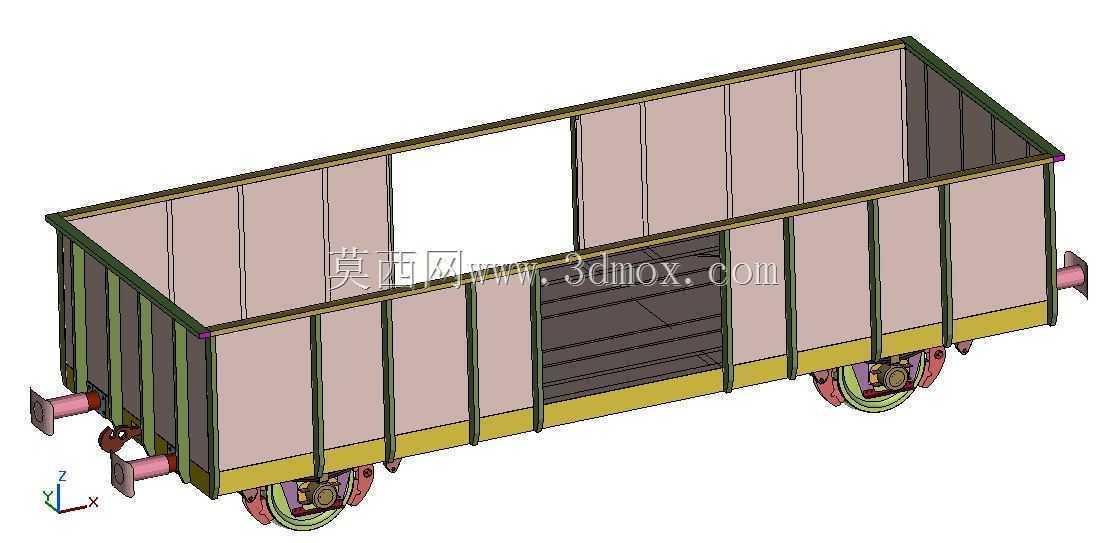

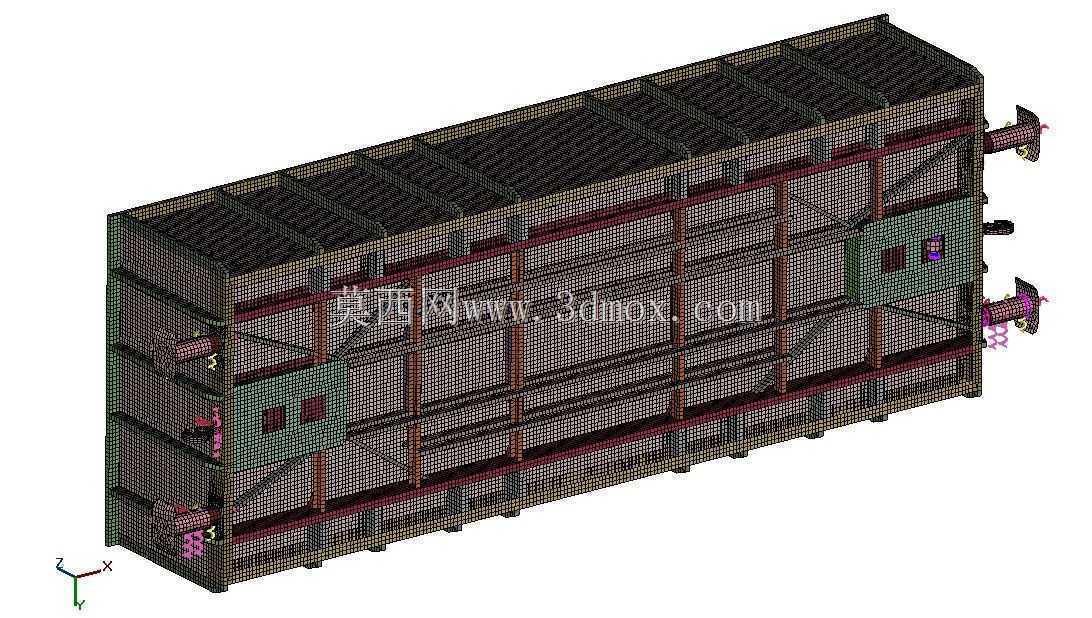

　　该模型还原的是铁路通用敞篷货运车厢的主体承载结构，主要应用于干线铁路、厂矿专用线的散装、包装货物运输场景，可适配煤炭、矿石、建材、成件杂货等多种货品的装载需求，是铁路货运体系中保有量最高的通用载具结构之一。设计过程中优先考量了重载工况下的结构强度冗余，车体侧墙采用等间距竖向肋板与蒙皮组合的薄壁承载结构，肋板沿车厢长度方向均匀排布，将侧墙整体划分为多个独立受力单元，既能够分散散装货物对侧墙的侧向挤压力，也能避免长尺寸薄壁蒙皮在交变载荷下出现鼓胀变形，侧墙底部与底架边梁采用满焊连接结构，匹配走行部上方的局部加强筋，抵消车辆通过曲线、道岔时产生的扭转应力。车厢端墙设置有标准车钩安装座与缓冲器安装位，安装座的孔位、

　　端面尺寸完全符合铁路车辆连挂的通用接口规范，可与不同类型的铁路机车、同规格货运车厢实现可靠连挂，连挂界面的纵向间隙预留量满足重载启动、紧急制动时的缓冲行程需求，避免刚性碰撞对车体结构造成损伤。走行部位置的模型还原了轮对、侧架与车体底架的装配边界，底架上心盘与转向架下心盘的配合尺寸、旁承的安装位置均按照通用敞车的装配公差设计，可直接适配标准轨距转向架的安装需求，无需额外调整接口尺寸。车厢内部的装载空间做了圆角过渡处理，在侧墙与底架的交接位置设置小圆弧过渡结构，减少散装货物卸货时的残留死角，同时降低应力集中系数，避免长期使用过程中交接位置出现疲劳裂纹。整体外形尺寸严格遵循铁路机车车辆限界要求，车体宽度、高度均控制在标准限界范围内，可顺利通过电气化铁路接触网段、隧道、站台等各类线路限界场景，侧墙顶部的边沿做了折边强化处理，既提升了侧墙上部的抗变形能力，也可作为篷布绳索的栓挂点位，满足雨天运输怕湿货物时的篷布苫盖需求。
