显示围板流固耦合仿真结构设计

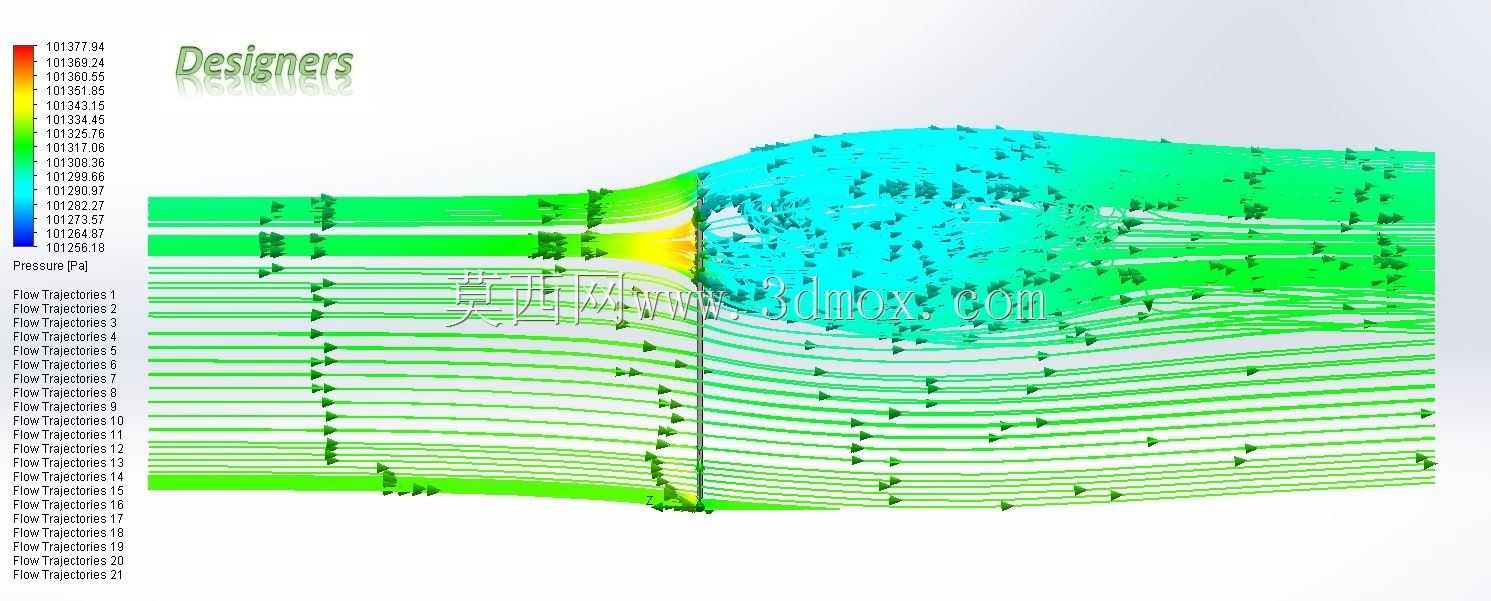

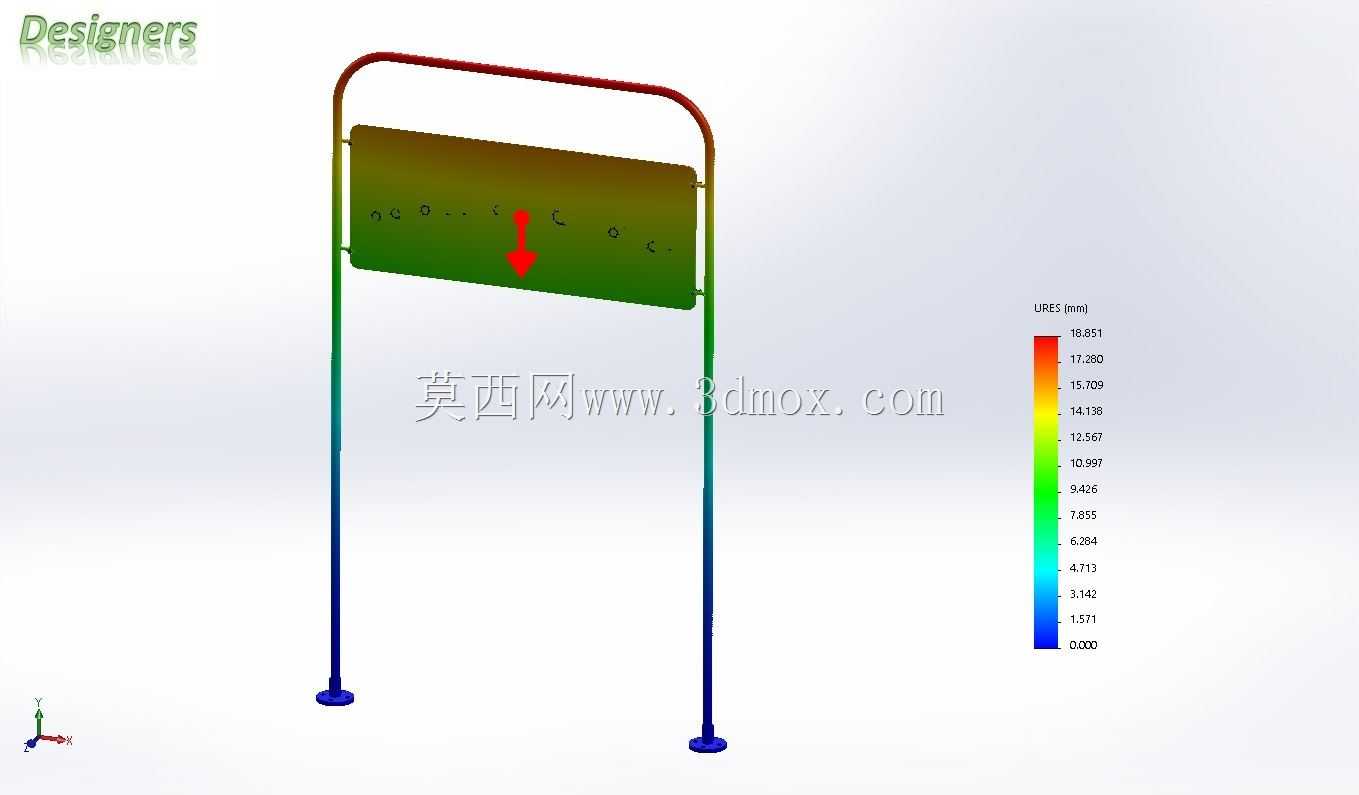

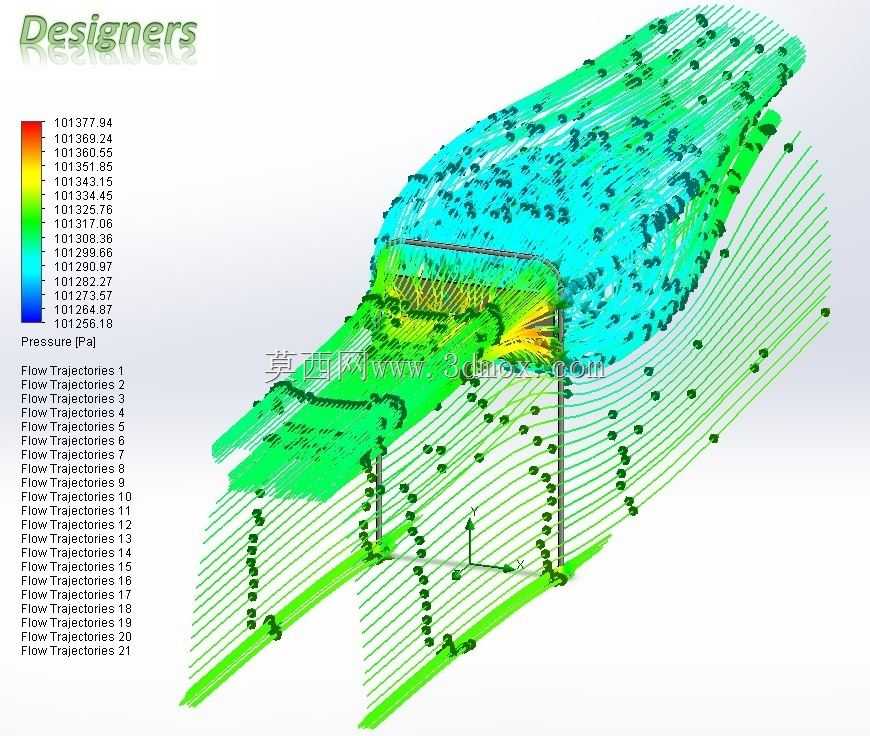

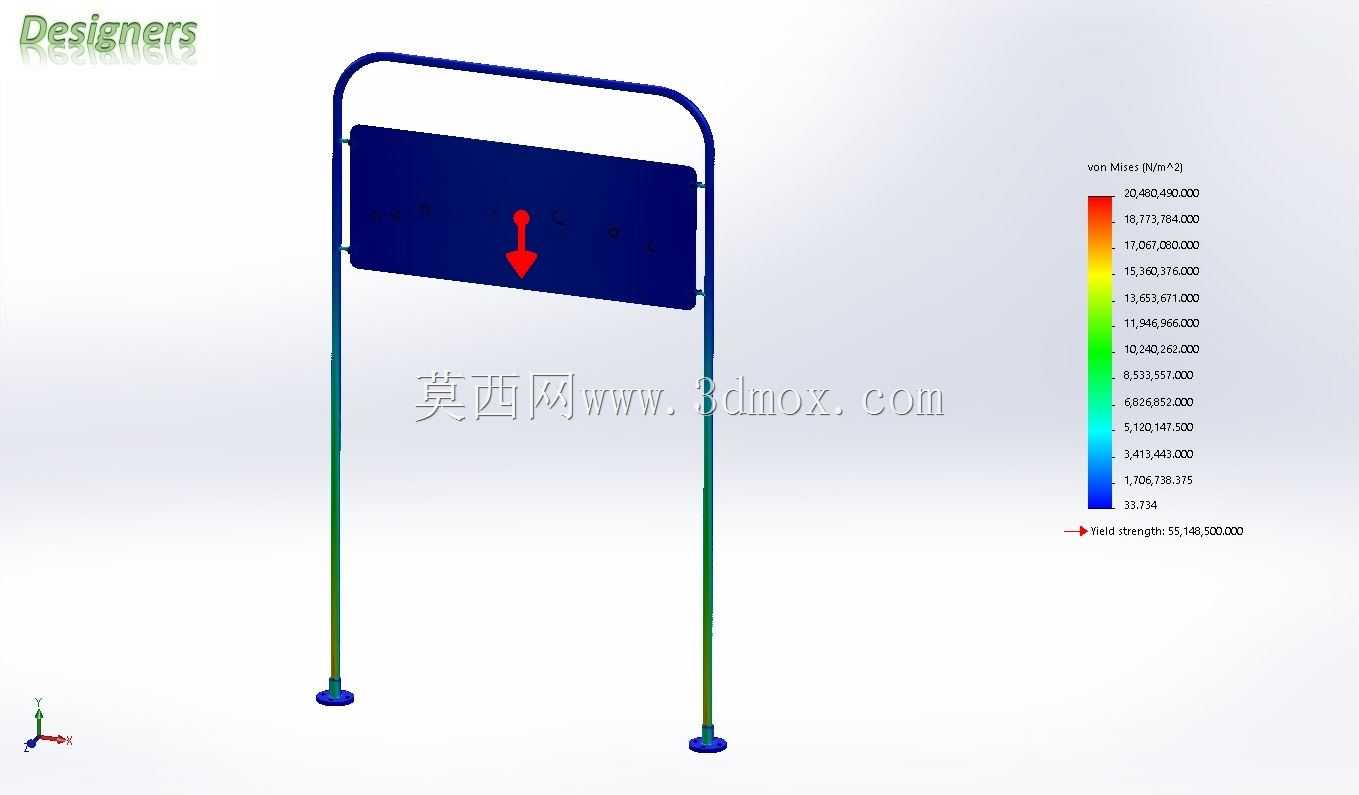

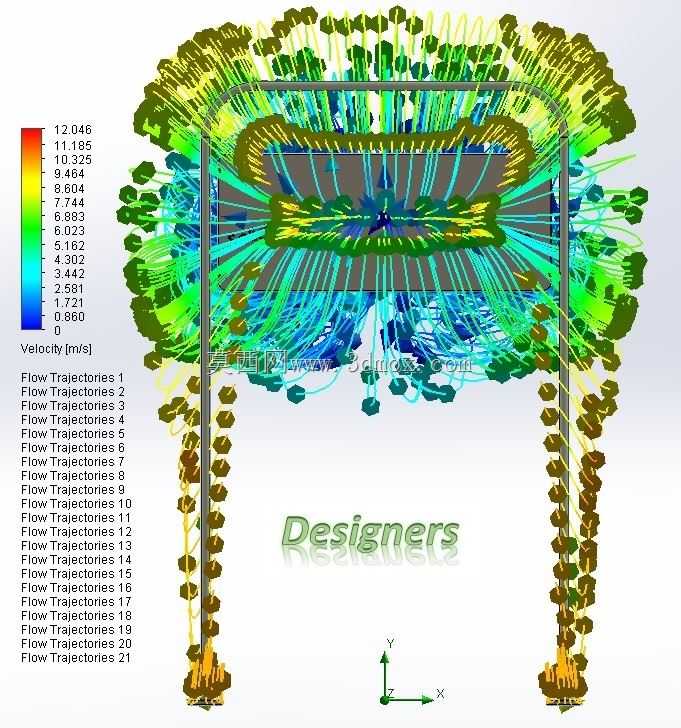

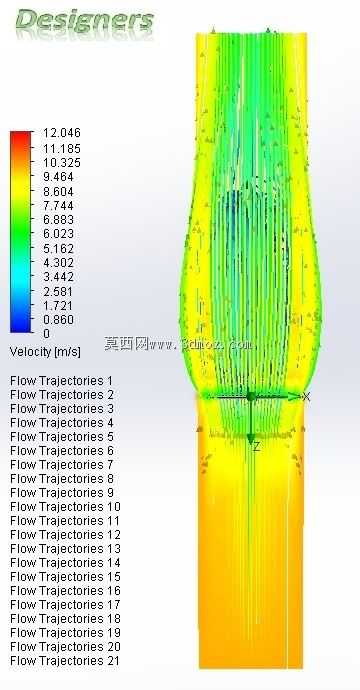

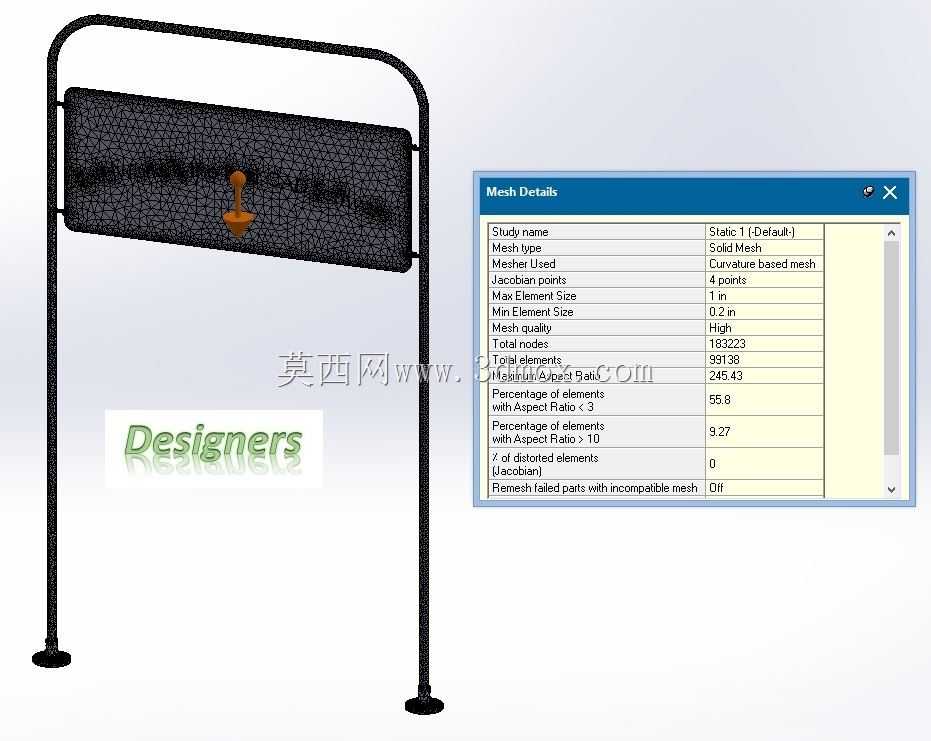

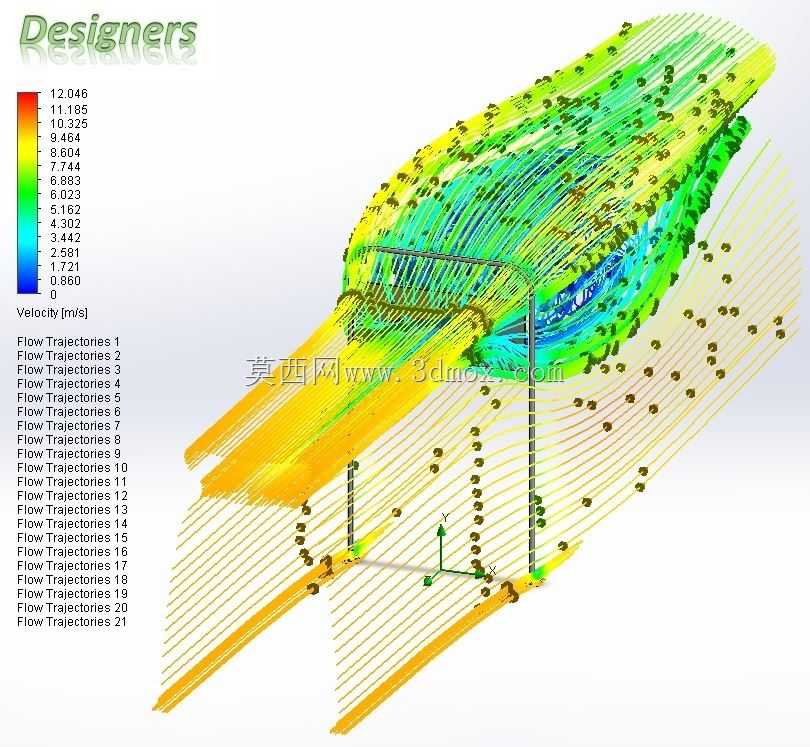

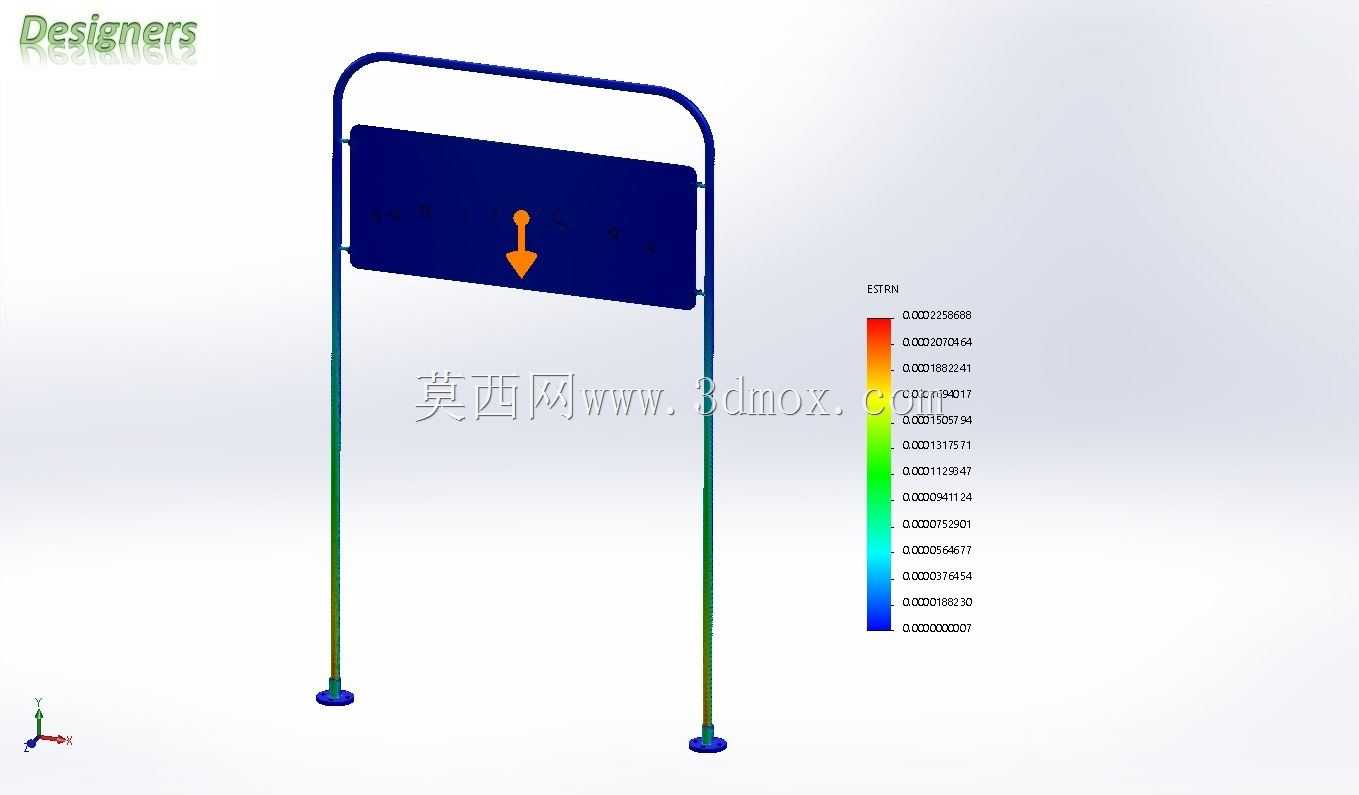

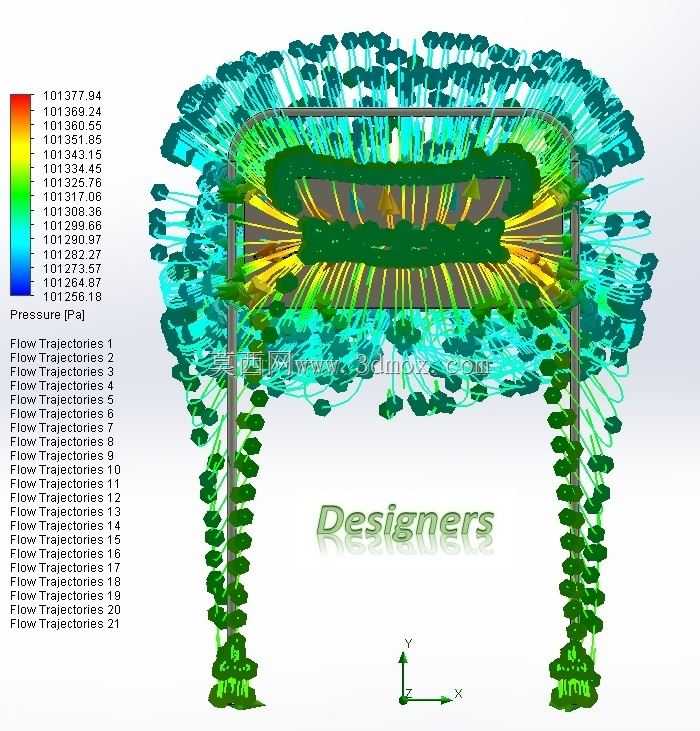

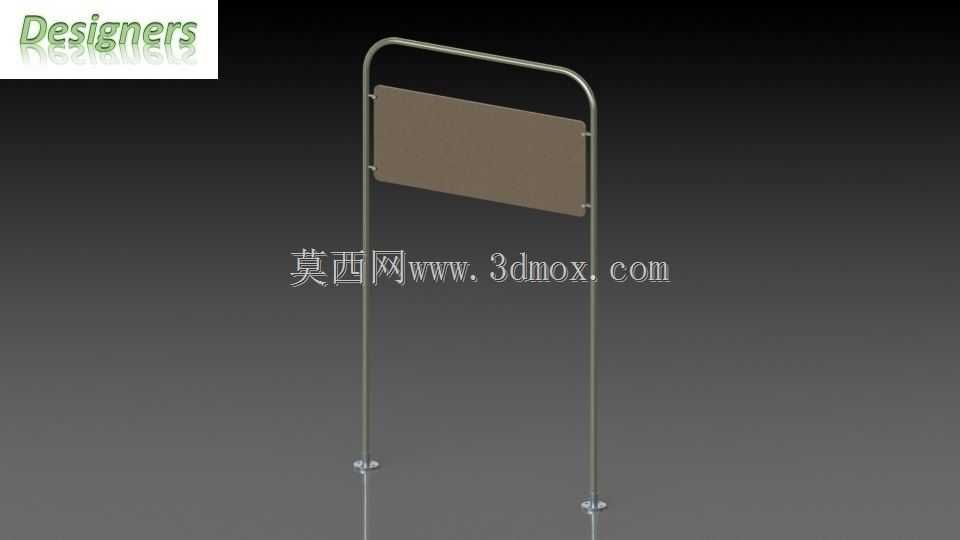

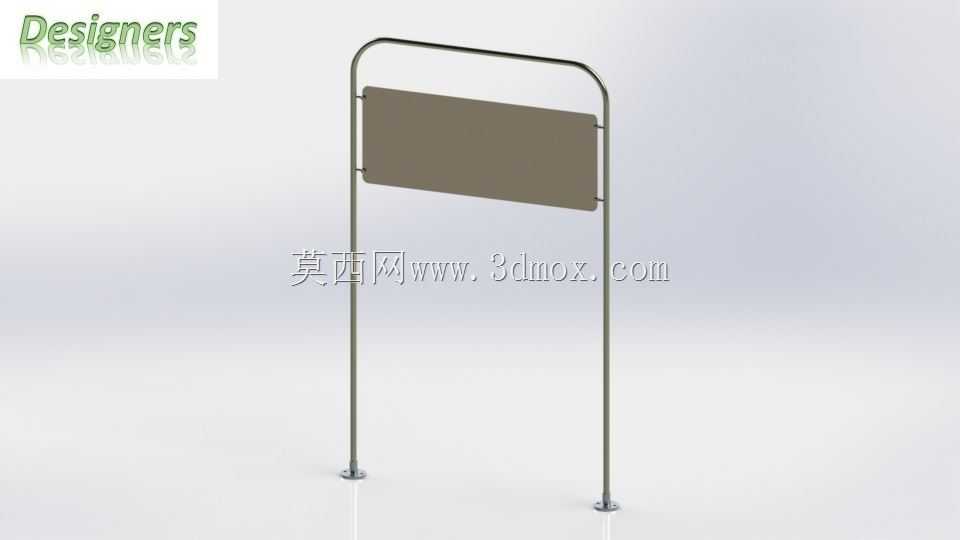

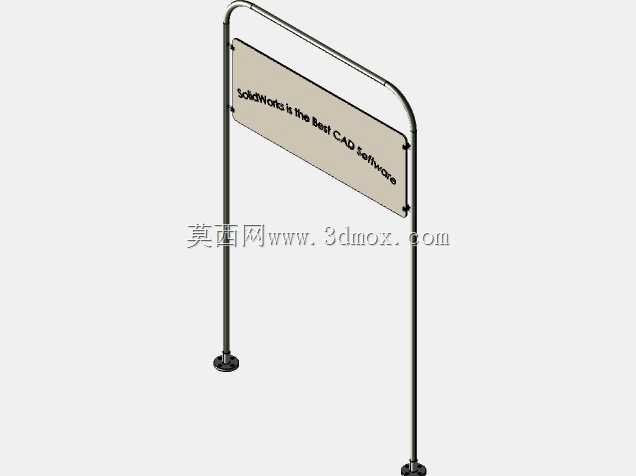

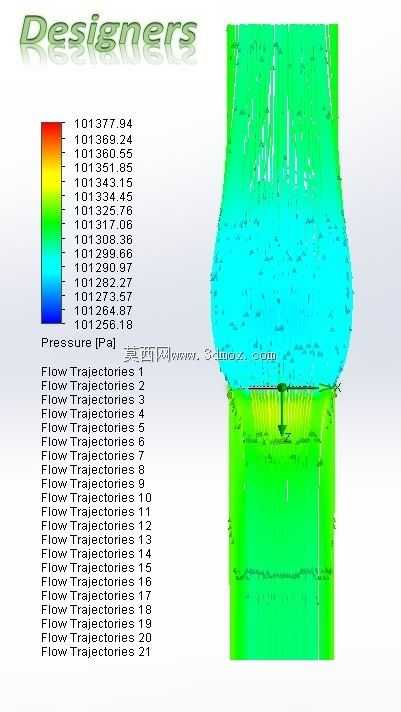

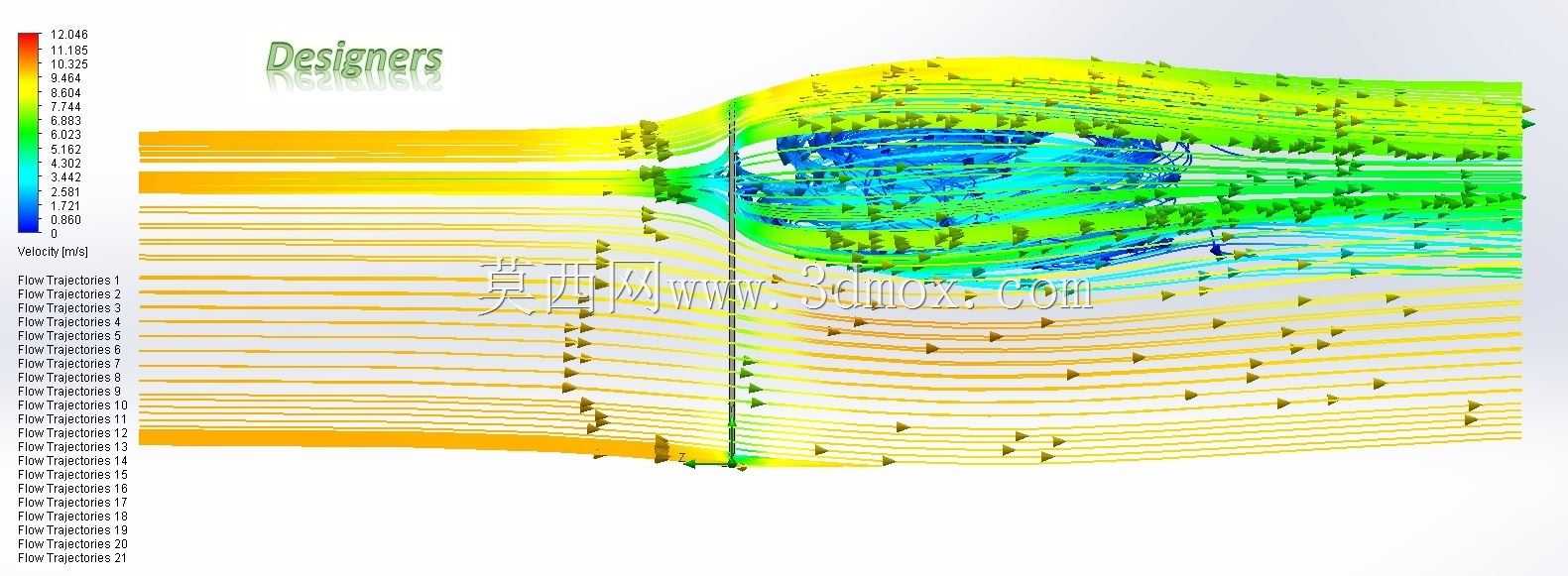

显示围板作为户外显示设备的核心防护承载结构，常应用于户外广告屏、交通诱导屏、工业现场显示终端等场景，这类场景下围板不仅要承担内部显示模组、控制电路板的安装固定功能，还要长期承受户外自然风载、温湿度变化带来的结构应力，一旦结构强度不足出现形变，轻则导致显示模组拼接错位影响显示效果，重则出现密封失效、内部元器件脱落的故障。本次设计围绕围板的实际服役工况展开，在结构建模阶段就同步考虑了安装边界的约束条件：围板背部预留的安装立柱位需匹配现有通用显示屏支架的孔位间距，侧边的密封槽尺寸要适配常规三元乙丙密封胶条的压缩量，整体外形的迎风面做了微弧过渡处理，避免直角结构带来的风阻激增与应力集中问题。设计过程中没有单纯依赖经验公式做强度校核，而是同步开展了流场与结构场的耦合分析，先模拟不同迎面风速下围板表面的风压分布规律，捕捉到围板上下边缘、立柱连接位的局部风压极值区域，再将流场计算得到的风压载荷直接映射到结构力学分析模型中，计算不同载荷下的结构形变与应力分布。从仿真结果来看，常规10m/s迎面风速下，围板最大形变位置出现在面板中部区域，形变量控制在显示模组允许的安装公差范围内，连接立柱位置的应力峰值远低于所选钣金材料的屈服强度，即使在30m/s的极端风速工况下，结构也不会出现塑性变形。设计中还兼顾了内部元器件的散热需求，围板下部预留的通风导流结构经过流场优化，在保证结构强度的前提下，能让外部冷却气流顺着导流面进入内部腔体，带走电路板工作产生的热量，避免出现局部热量堆积的问题。安装边界上，围板四周的连接耳片做了加长处理，预留了足够的安装调节余量，能适配不同厚度的安装墙面与支架，不需要现场额外做打孔改制，降低现场施工的难度。
