电吉他结构件加工设计参考图纸

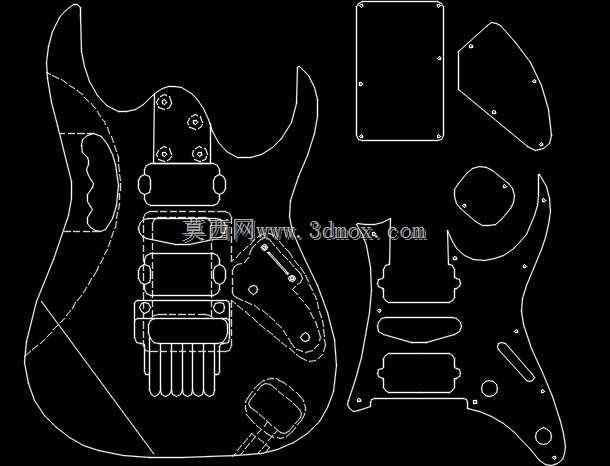

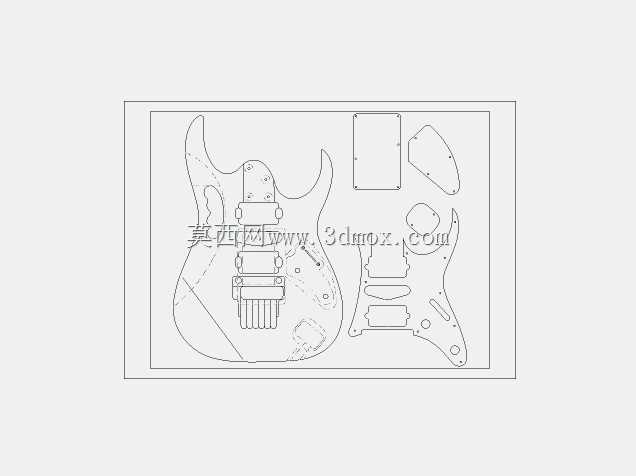

这套图纸覆盖电吉他琴身主体、前后护板、拾音器安装仓、琴桥固定位、电路仓盖板等全套结构件的轮廓与安装点位，可直接作为数控切割、手工制琴的加工基准使用。在乐器制造场景中，这类线框结构图纸是制琴环节的核心参考，不管是小批量定制电吉他的工坊，还是个人DIY制琴爱好者，都能依托这套标注清晰的轮廓线，完成木料开料、配件定位的工序，避免手工放样出现的尺寸偏差。从设计逻辑来看，图纸里的琴身轮廓做了人体工学的弧面过渡标注，对应持琴时小臂贴合的位置做了内凹处理，能降低长时间演奏的肢体疲劳；所有安装孔位都按照标准电吉他配件的安装尺寸做了定位，包括双线圈拾音器的固定螺丝孔、琴桥的弦距定位孔、背带钉的安装位、电位器的开孔位置，加工时不需要二次测量定位，能直接对照点位钻孔开槽。安装边界方面，琴身主体的厚度方向预留了拾音器嵌入的深度空间，电路仓的内轮廓尺寸刚好匹配常规的布线与电位器安装需求，护板的轮廓和琴身正面的贴合面完全匹配，安装后不会出现边缘缝隙不均的问题；前后盖板的尺寸和琴身背部的弹簧仓、电路仓开口完全对应，固定孔位和琴身预埋的螺母点位对齐，安装后贴合紧密不会出现晃动。在实际加工场景中，这套图纸既可以用于CNC数控铣削加工实木琴身，也能作为亚克力、碳纤维等特殊材质琴身制作的切割基准，所有孔位的间距都符合行业通用的配件安装标准，不需要额外调整适配市面上主流的电吉他配件，能大幅缩短制琴过程中的放样、定位耗时，减少因尺寸偏差导致的配件安装失败问题。图纸里的虚线标注对应琴身内部的挖槽范围，加工时可以按照线框控制挖槽深度，既保证结构强度，又能给电路布线、颤音系统弹簧预留足够的安装空间，避免出现配件装不下、或者琴身结构强度不足的问题。
