自行车车架用转动限位止动装置

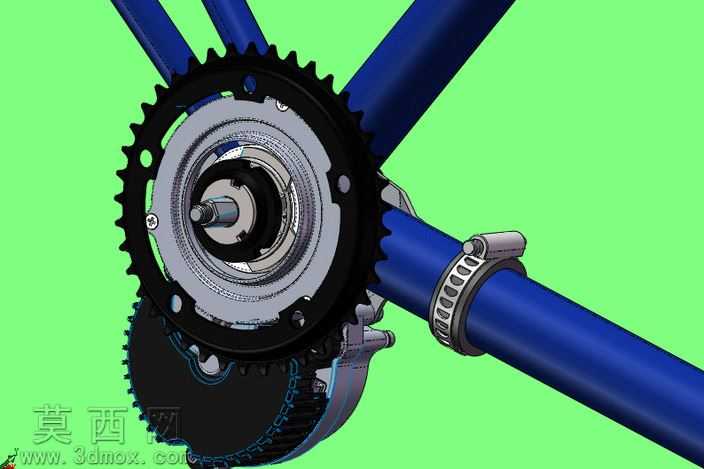

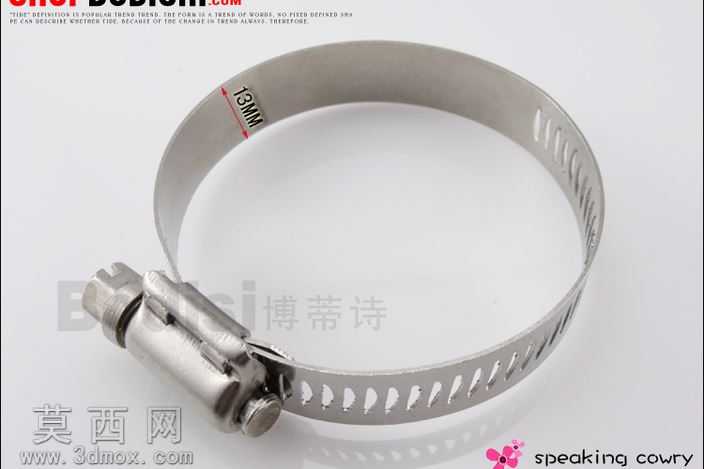

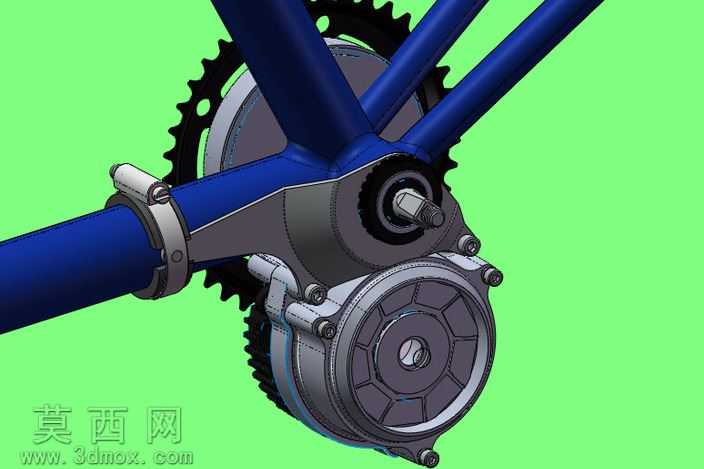

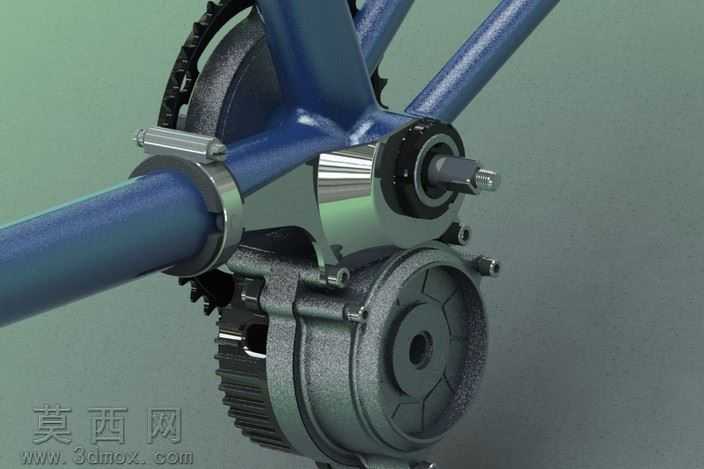

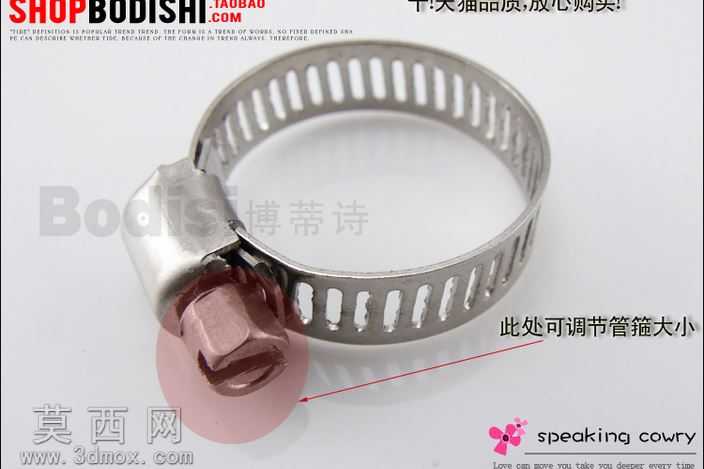

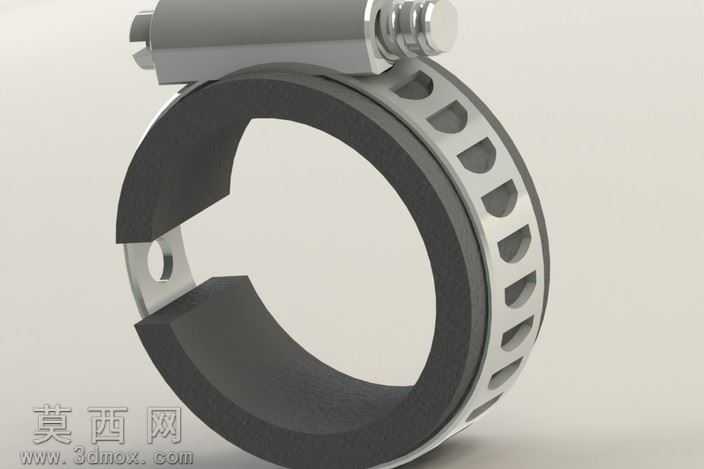

本作品为适配自行车车架安装的转动限位止动装置三维模型，建模阶段采用自顶向下的设计思路，先完成自行车五通区域车架管的基准定位，以标准自行车圆管管径为装配基准搭建整体装配骨架，确保所有配件的安装位与通用自行车架尺寸完全匹配。建模过程中对各零部件做了精细化的结构还原：驱动器电机外壳两端预留标准螺钉连接孔位，孔位公差按照通用机械连接标准设定，可直接适配市面常规规格的连接螺钉；过渡配件部分做了适配不同管径的卡箍结构设计，卡箍内侧预留橡胶垫安装槽，可通过橡胶垫填充实现与车架管的过盈配合，避免安装后出现松动移位；管长端与循环机架的连接部位做了快拆式卡扣结构，兼顾连接强度与拆装便捷性。材质渲染阶段针对不同部件做了差异化的材质表现：自行车车架部分采用金属烤漆材质，还原蓝色漆面的细腻光泽与轻微反光特性；金属结构件根据加工工艺区分材质，铸造成型的壳体采用铸铁材质，还原铸件表面细微的颗粒质感与哑光金属色泽，车削加工的轴类、螺钉类零件采用光亮不锈钢材质，表现金属切削面的高光反射效果；橡胶垫部分采用哑光黑色橡胶材质，还原橡胶的软质质感与低反光特性。结构设计上充分考虑实际使用场景的受力需求，止动核心部位采用棘轮棘爪配合结构，可实现单向锁止、反向自由转动的功能，满足自行车相关部件的转动限位需求；所有连接部位均做了圆角过渡处理，避免应力集中导致的结构失效，同时兼顾外观的流畅性。整体模型装配关系完整，各部件无干涉，可直接用于结构验证、3D打印样件制作以及相关配件的开发参考，模型中包含的标准管夹、连接螺钉均为市面可采购的标准件，无需额外开模即可实现实物组装，配套的橡胶垫也可采用常规橡胶加工工艺制作，具备较高的实际落地可行性。
