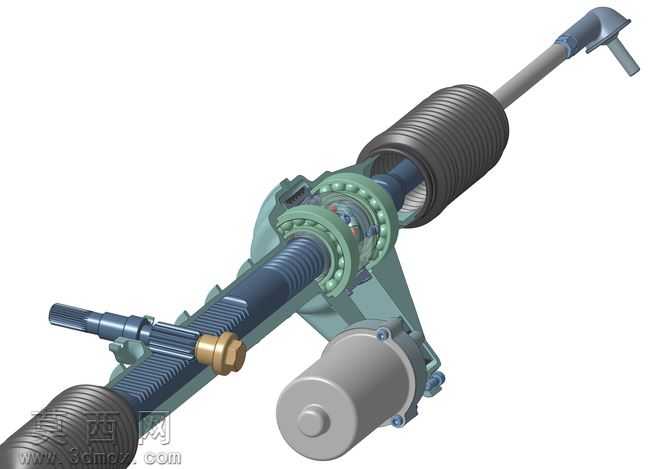

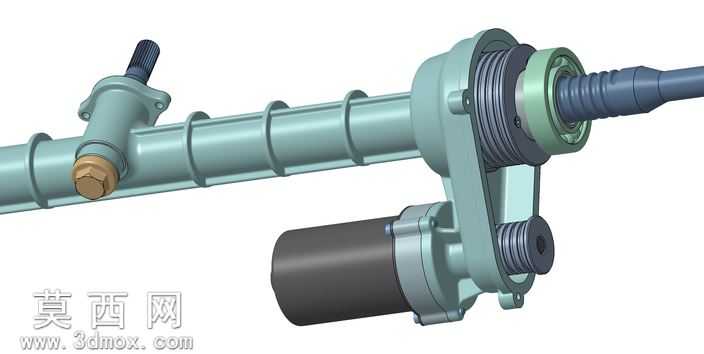

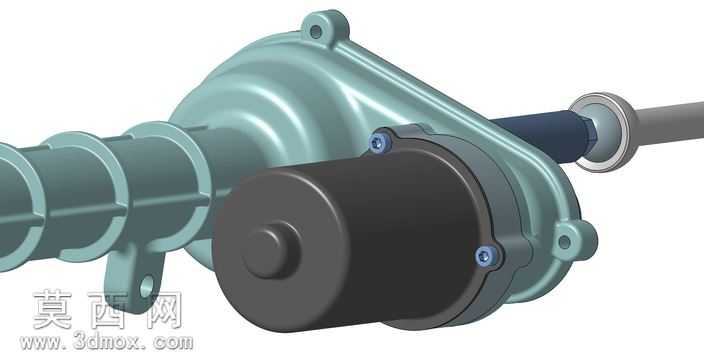

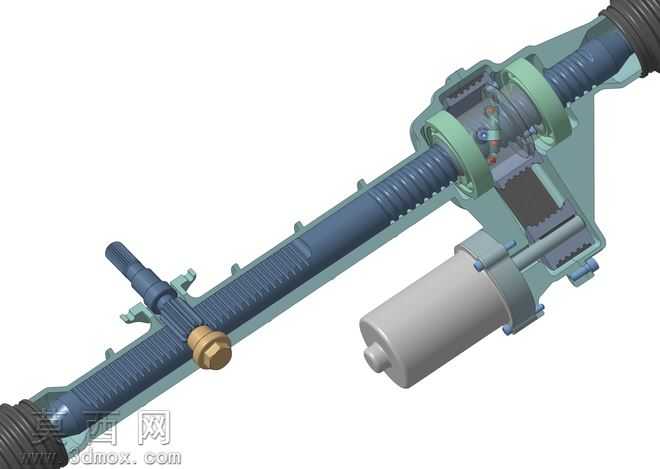

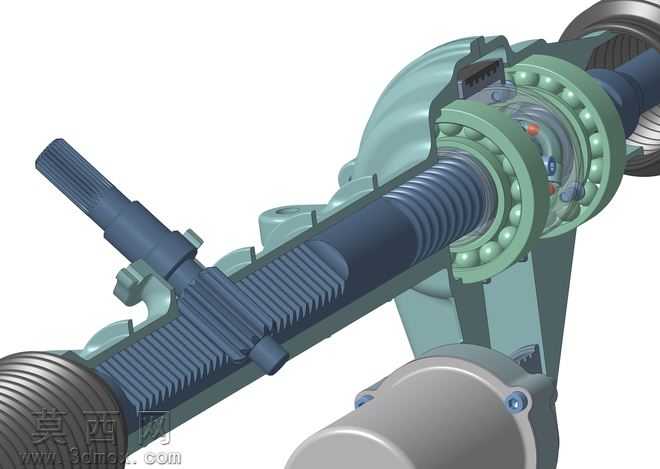

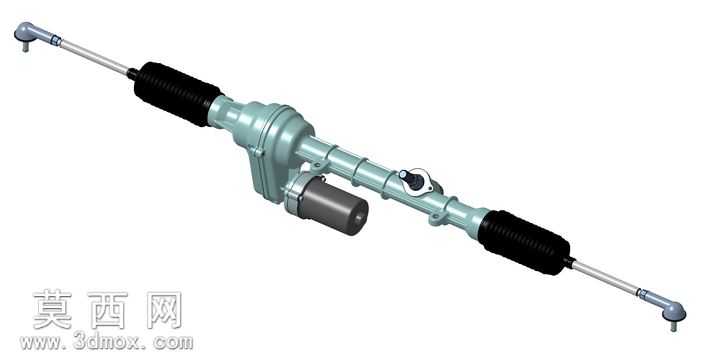

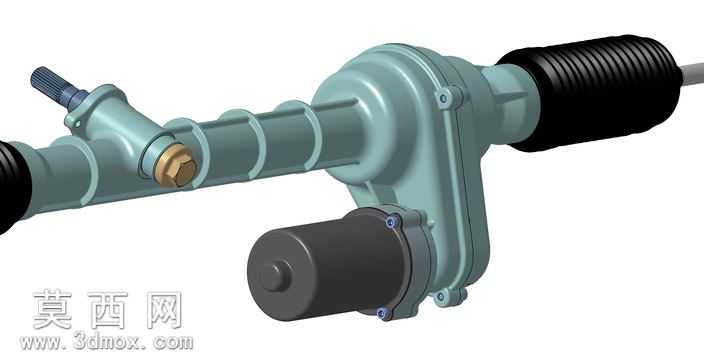

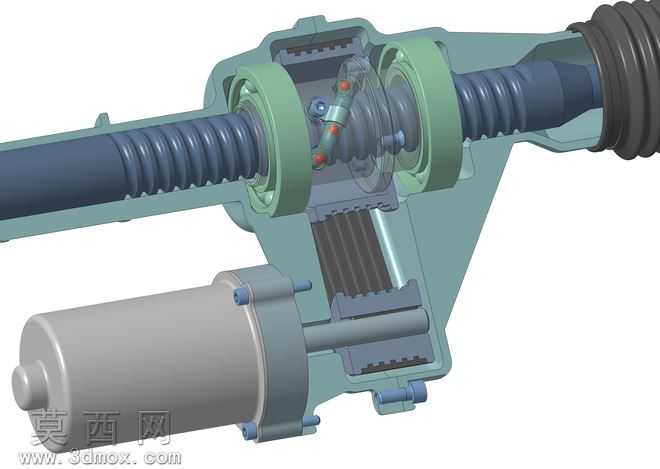

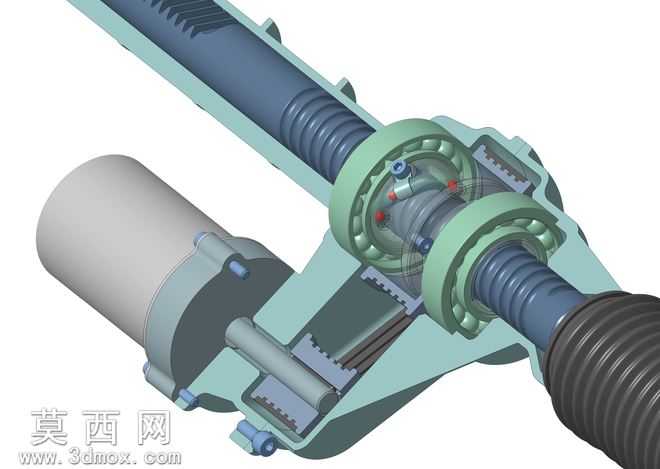

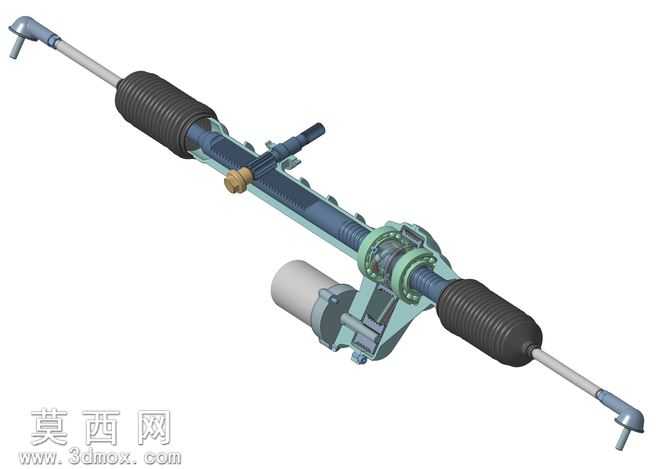

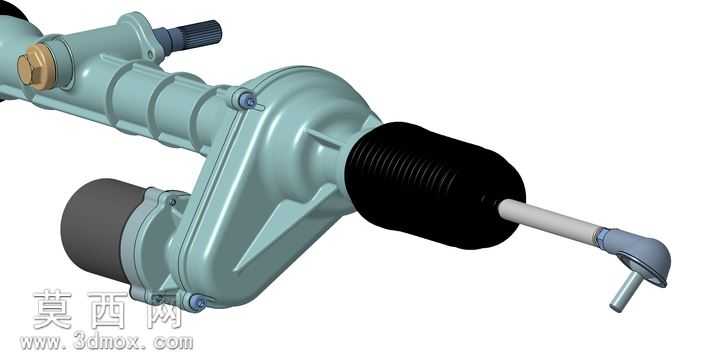

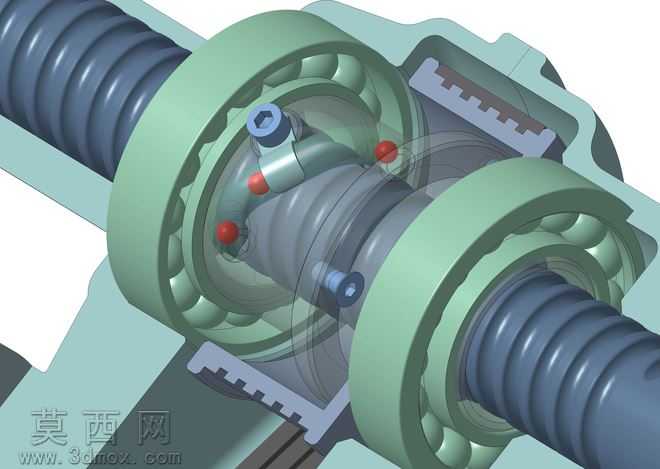

汽车转向用滚珠丝杠连接转向结构

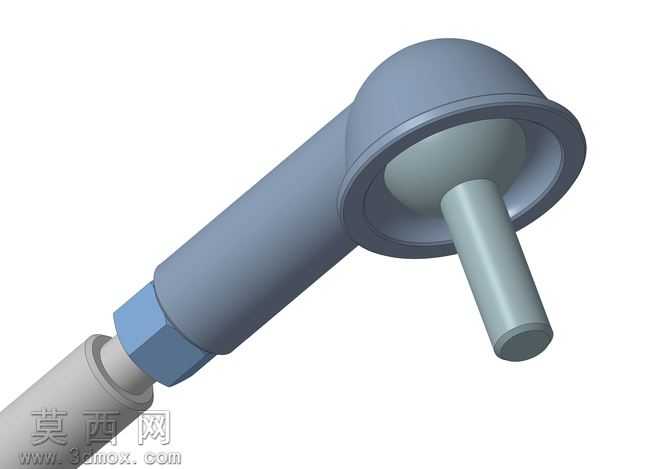

本作品为适配汽车转向系统的滚珠丝杠转向连接结构，采用Catia V5完成全参数化三维建模，建模过程严格遵循机械设计公差规范，对各配合部位预留合理装配间隙，确保虚拟装配阶段无干涉问题。建模阶段首先完成核心球铰结构的参数搭建：球头外壳采用回转特征结合抽壳命令构建，内部球窝曲面通过多截面曲面拟合，保证与转向球头的球面配合精度，球头与输出轴采用一体化建模设计，轴段部位做倒角过渡处理，避免应力集中。丝杠连接段采用六角锁紧结构，建模时对六角部位做倒钝处理，连接螺纹采用装饰螺纹线结合简化牙型建模，兼顾模型展示效果与文件轻量化需求。渲染阶段采用工业级材质配置：金属结构件分别赋予哑光钢、阳极氧化蓝、磨砂灰三种材质，区分不同加工工艺的部件，球头外壳采用半哑光工程塑料材质，模拟实际产品的包覆层质感，场景采用三点布光方案，主光从斜上方45度投射突出结构轮廓，辅光补光消除暗部死黑，轮廓光勾勒部件边缘提升立体感。结构设计上采用球铰实现转向角度的灵活补偿，可适配转向过程中丝杠与输出轴的角度偏移，六角锁紧结构可实现轴向位置的微调与锁止，保证传动间隙可控，整体结构紧凑，传动路径短，可有效降低转向传动过程中的虚位，提升转向响应精度。设计过程中优先考虑部件的可加工性，所有结构均采用常规机加工艺可实现的特征，无特殊复杂曲面加工需求，各连接部位的尺寸匹配通用滚珠丝杠的安装规格，具备较强的通用适配性，可直接用于汽车转向系统的原理验证、装配模拟以及教学演示场景。
