公制M8规格星形胶木手轮螺母三维设计

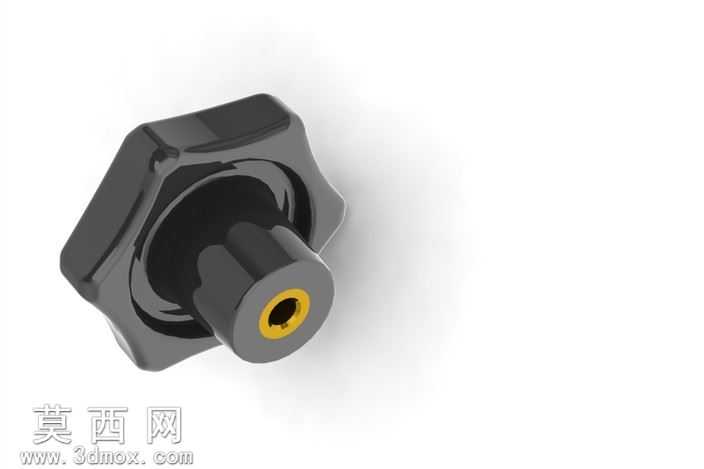

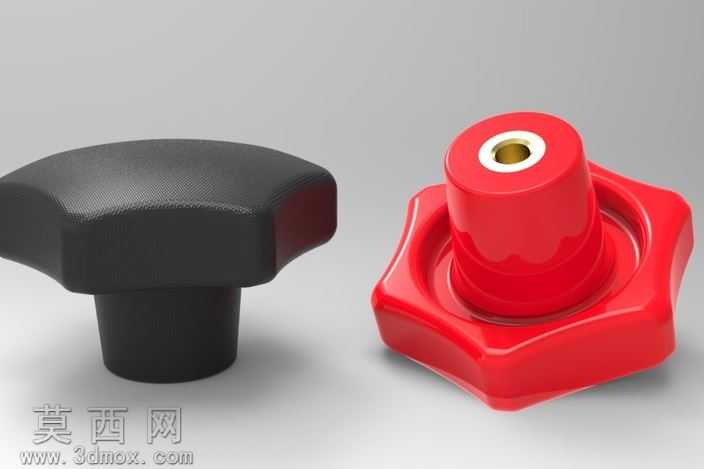

本作品为公制M8规格手轮螺母的三维建模设计，整体采用星形多翼式握持结构设计，建模阶段首先通过草图绘制确定握持翼的对称轮廓，以中心轴线为基准做圆周阵列保证六个握持边的角度、尺寸完全一致，避免手动操作时出现受力不均的问题。主体握持部分采用胶木材质建模，通过曲面倒圆角处理所有握持边缘，去除尖锐棱角，提升手动拧动时的触感，避免长时间操作划伤手部；中心嵌装黄铜螺母嵌件，建模时单独构建黄铜内螺纹结构，精准还原M8公制螺纹的牙距、牙型参数，保证嵌件与胶木主体的配合尺寸完全贴合，还原实际生产中嵌件注塑的装配关系。渲染阶段为胶木主体赋予哑光黑色胶木材质，调整材质粗糙度参数还原胶木表面的微磨砂质感，避免过度反光影响结构展示；中心黄铜嵌件赋予金属黄铜材质，调整金属度与反射参数，还原铜件的温润金属光泽，与黑色胶木主体形成清晰的视觉区分，直观展现两种材质的装配位置。结构设计上充分考虑手动操作的人机工程需求，星形翼的凸起高度、边缘弧度均经过尺寸优化，保证手指握持时能够充分施力，无需额外工具即可完成拧紧、松开操作；中心螺母嵌件与胶木主体的结合面做了限位结构建模，模拟实际产品中嵌件防转的设计细节，保证拧动时铜嵌件不会与胶木主体发生相对转动。建模过程中对所有配合尺寸做了公差校验，保证M8螺纹的参数符合公制螺纹标准，整体外形尺寸适配常规机械设备的操作件安装需求，可直接用于设备操作部件的装配模拟、工程出图以及生产前的结构验证，完整还原了该类操作件的材质搭配、结构细节与人机设计考量。
