吨桶塑料集装吊运翻转作业装置

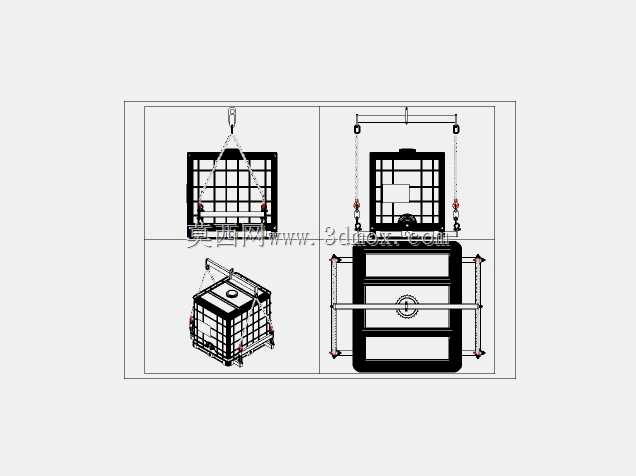

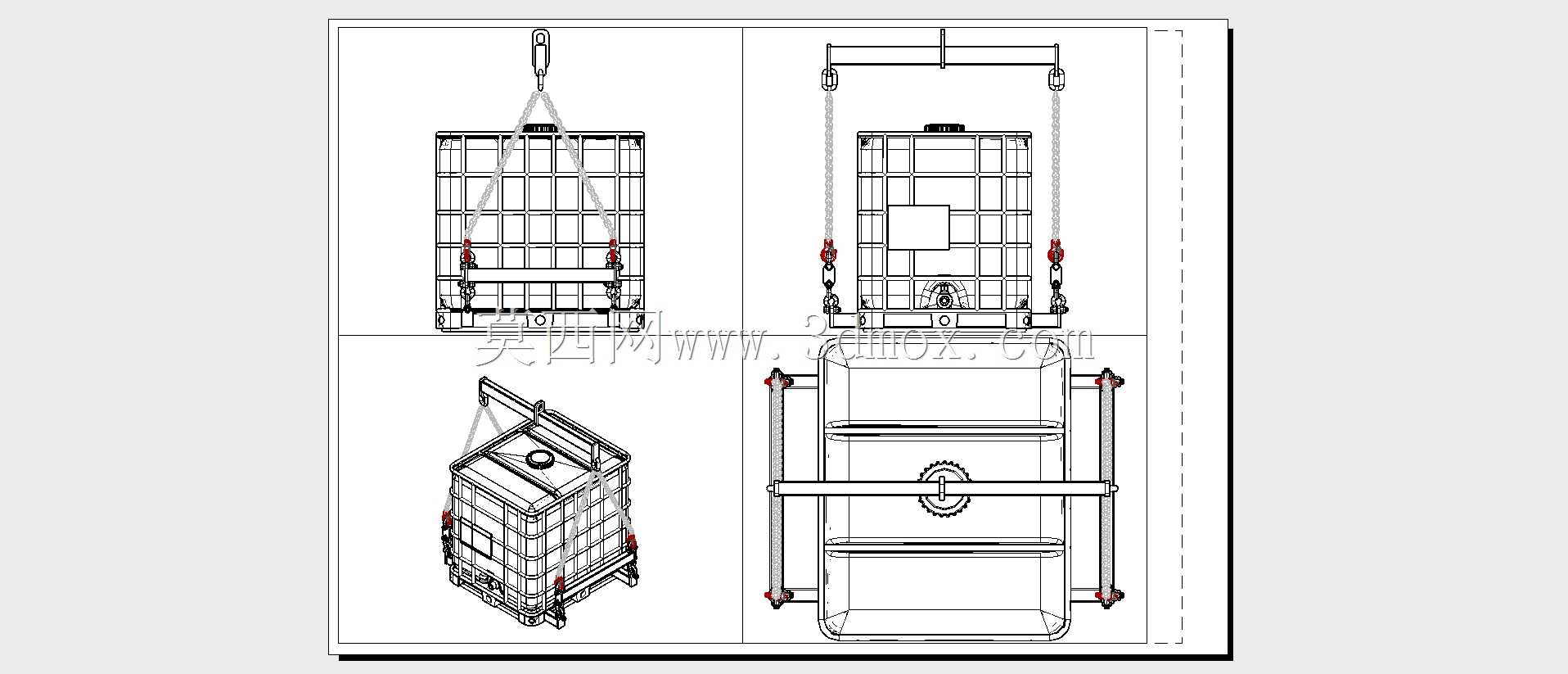

这款装置主要面向化工、食品加工、仓储物流等需要批量转运IBC吨桶的作业场景，解决传统吨桶吊运过程中易滑脱、无法按需倾斜倒料、对位困难的实际痛点，适配车间内跨工位物料转运、仓储堆垛、罐车装卸料等多种作业需求，可配合车间行车、电动葫芦、移动吊机等常规起重设备使用，无需额外改造现有起重设施即可快速投入使用。装置整体采用框架式环抱结构设计，主体承力框架采用矩形型钢焊接成型，内侧设置与吨桶外框架网格筋条匹配的卡位凸块，吊装作业时四个可调式吊钩分别卡接在吨桶顶部框架的四个角位，吊钩带自锁防脱结构，起吊后装置与吨桶形成刚性连接整体，即使在快速移动、启停晃动的工况下也不会出现松脱滑落的风险，大幅提升高空吊运作业的安全性。装置中部设置了同轴齿轮传动的翻转调节机构，两侧带防滑操作手轮，作业人员无需登高，站在地面即可转动手轮带动齿轮副转动，实现吨桶0-180度范围内的任意角度倾斜锁定，满足不同粘度物料的倒料需求，不管是低粘度的水剂还是高粘度的膏状物料，都可以通过调整倾斜角度控制出料流速，避免物料飞溅洒出。框架底部设置了可伸缩的承托叉臂，叉臂可根据不同规格吨桶的底部尺寸调节伸出长度，承托臂端部带橡胶防滑垫，起吊时承托臂托住吨桶底部，配合顶部的吊钩形成上下双向固定，避免吨桶在翻转过程中从框架中脱出。整套装置的安装边界适配市面主流的1000L标准IBC塑料集装桶，框架内部净空尺寸略大于标准吨桶的外形尺寸，对位时无需反复调整即可快速将吨桶套入框架内，吊钩与承托臂的调节范围覆盖常规吨桶的尺寸公差，即使是带外钢框架的加厚款吨桶也能可靠装夹。装置顶部的吊点采用万向吊环结构，起吊过程中可自动调整重心，避免吨桶出现倾斜歪扭，保证吊运过程平稳。在实际产线应用中，这套装置可将吨桶吊运、倒料的作业效率提升40%以上，同时减少作业人员直接接触物料的风险，在化工原料转运、车间废液收集、成品溶剂分装等场景下都能适配，装置整体结构紧凑，闲置时可直接套在吨桶上随桶存储，不占用额外的仓储空间，所有活动连接部位都设置了润滑注油孔，日常维护仅需定期加注润滑脂即可保证转动顺畅，无需复杂的保养流程。
