壁装式太阳能板支撑固定支架结构

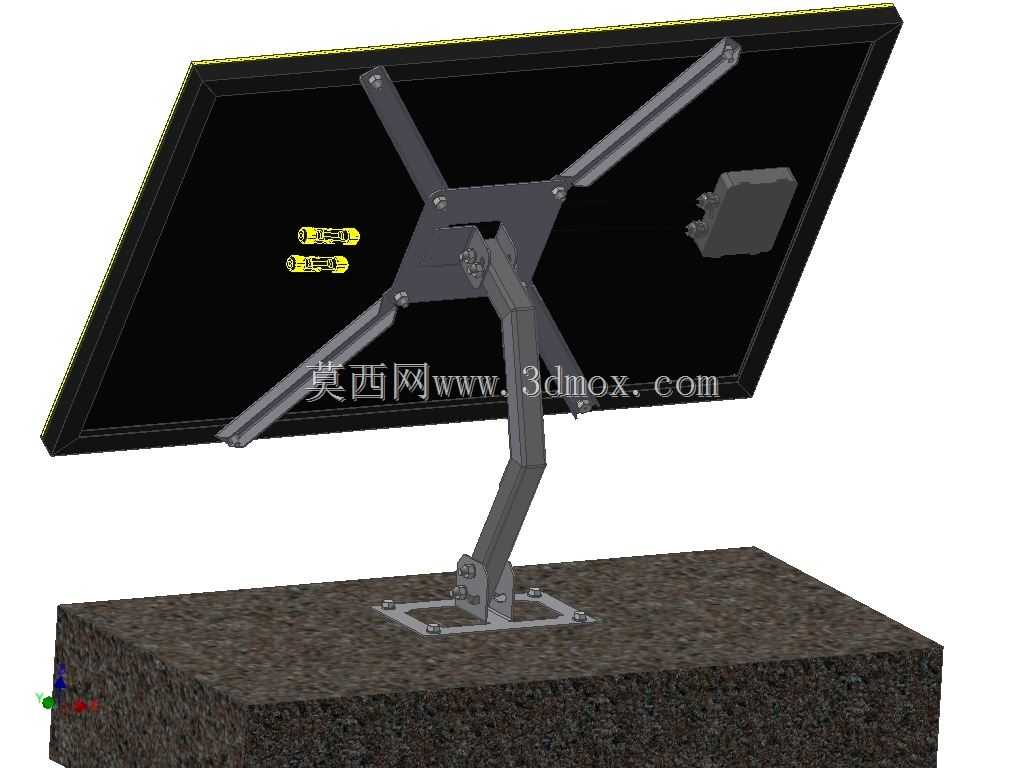

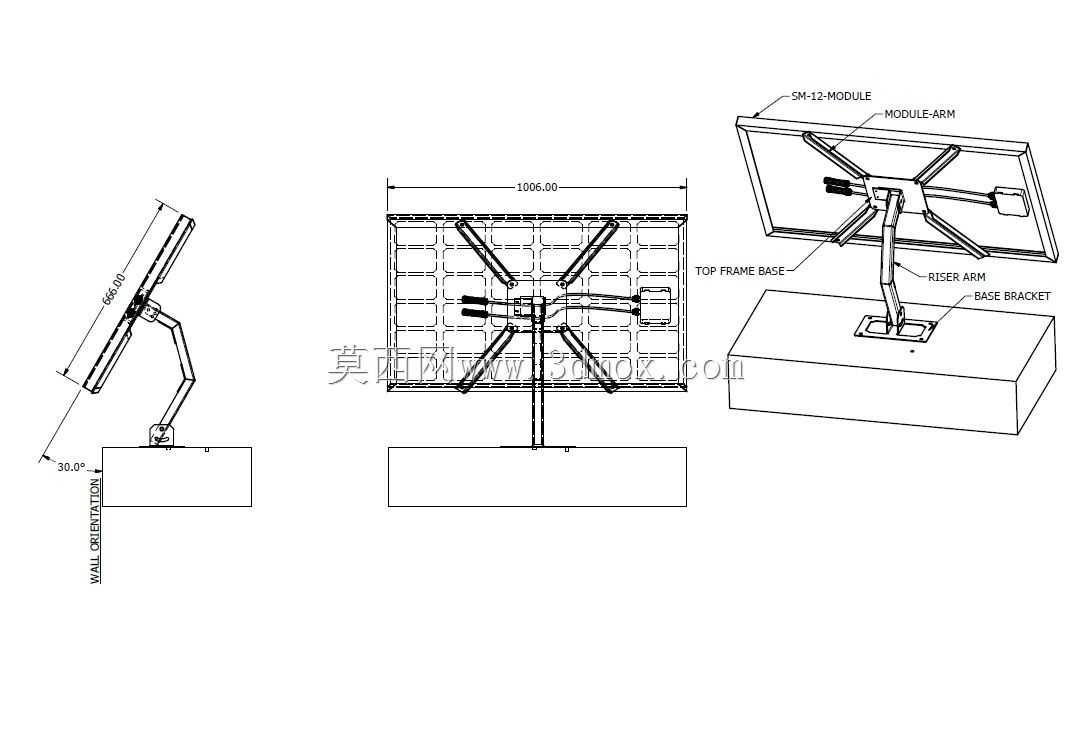

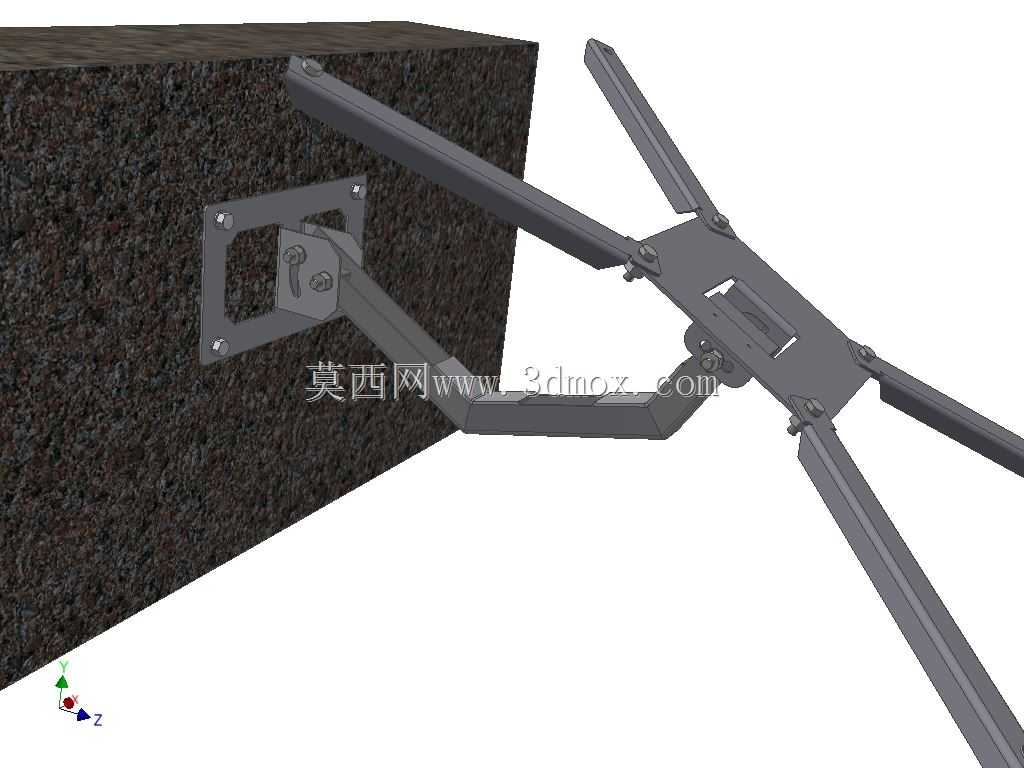

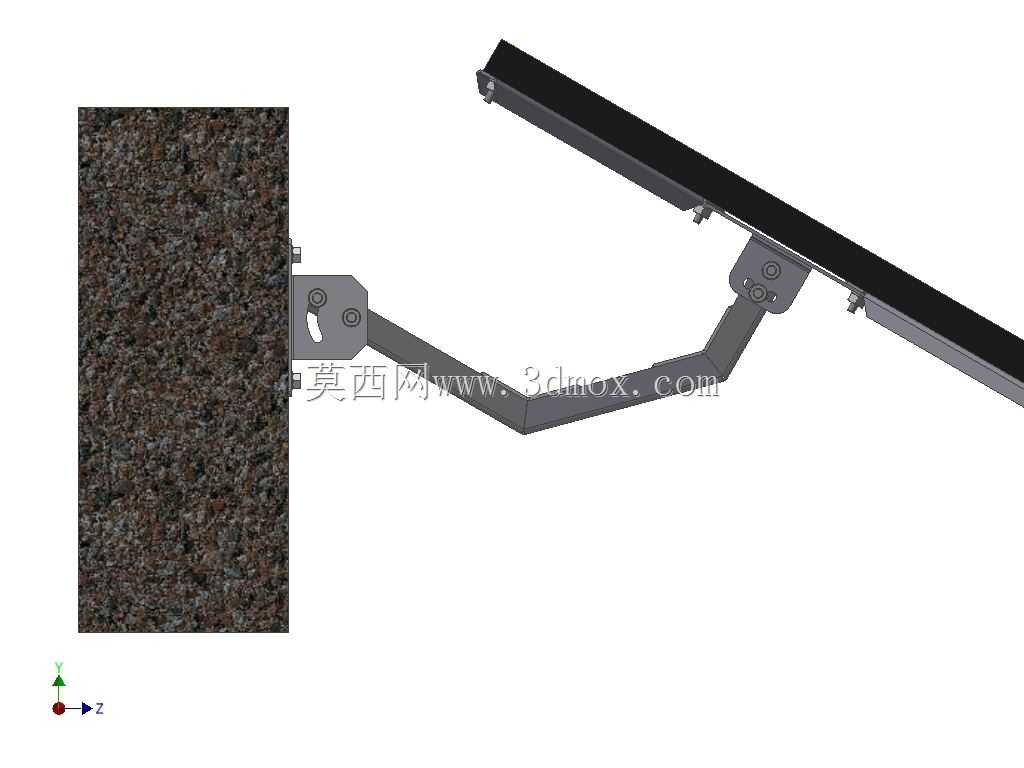

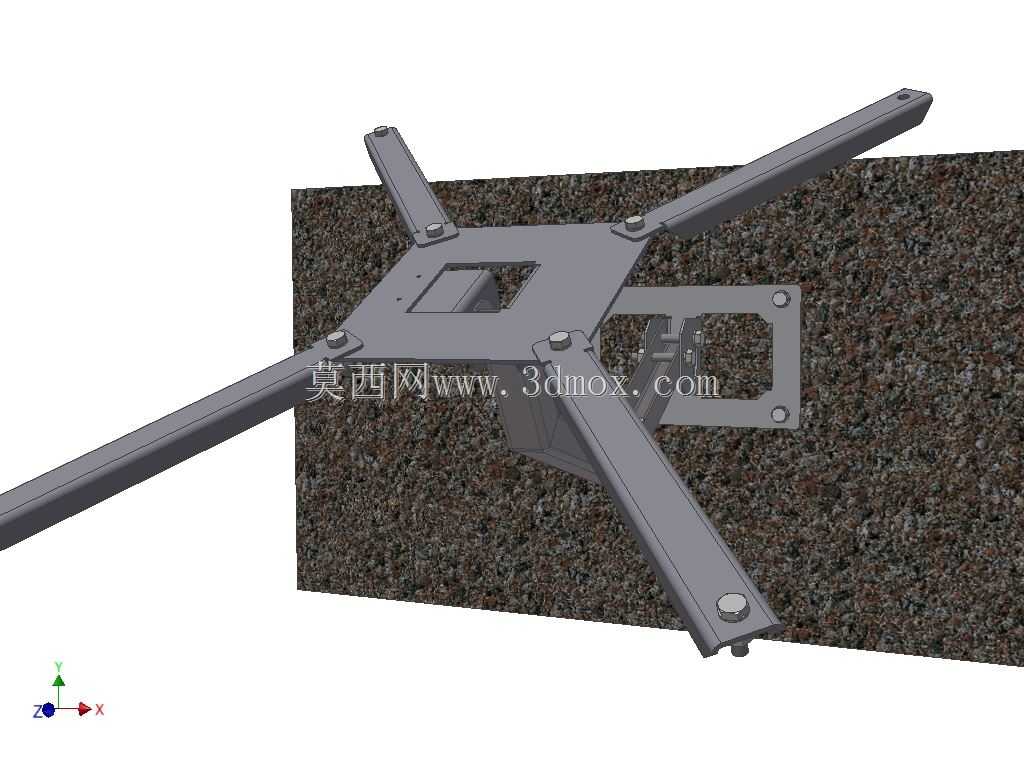

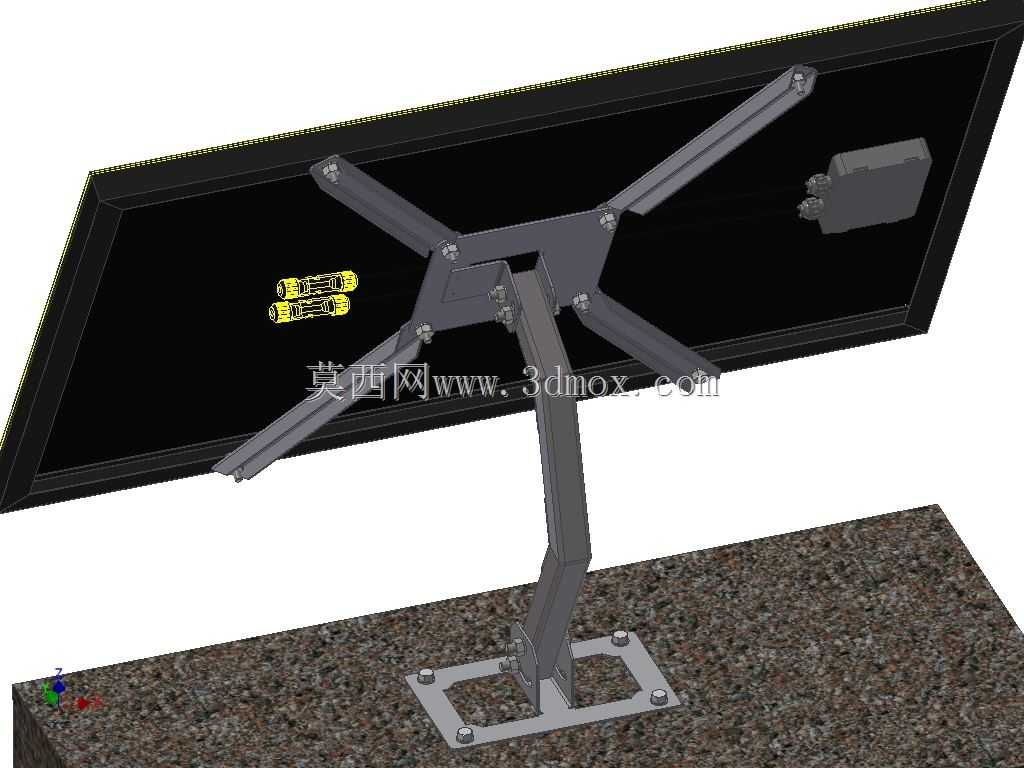

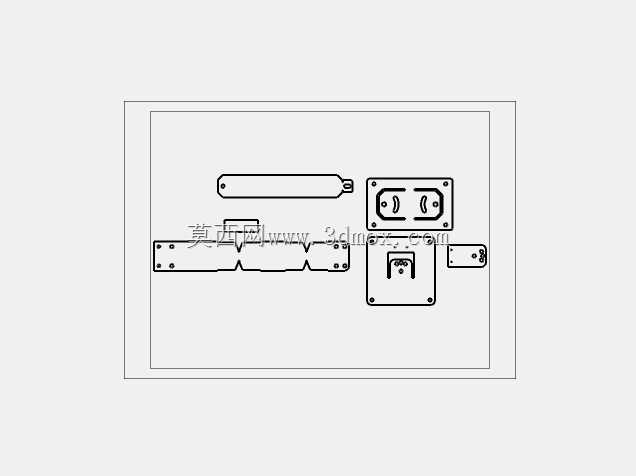

这款壁装式太阳能支撑结构，主要面向分布式光伏的立面安装场景，适配建筑外墙、立式围挡、硬质垂直立面的太阳能组件布设需求，能够在无水平屋面安装条件的场景下，为太阳能光电、光热转换模块提供稳定的承载支撑，解决垂直立面安装时的角度固定、荷载传导、组件定位等实际工程问题，广泛适用于民用建筑外立面光伏改造、小型离网太阳能供电系统布设、户外公共设施配套太阳能供电模块安装等场景，可在墙面有限的安装区域内完成太阳能模块的可靠固定，保障模块长期处于稳定的受光姿态。从功能特性来看，该支架采用中心基座搭配多向延伸支臂的结构形式，中心位置预留的方形安装位可直接对接太阳能模块的背部转接结构，四根辐射状延伸的支臂末端均设置了螺栓固定点位，能够将模块的自重、风荷载、雨雪荷载均匀传导至墙面固定点，避免局部应力集中造成的墙面破损或支架变形；支臂与中心基座采用螺栓铰接的连接形式，可根据安装区域的纬度、墙面朝向、周边遮挡情况微调支臂的外伸长度与固定角度，灵活适配不同尺寸规格的太阳能模块，同时让模块保持最优的受光倾角，提升光能转换效率。在设计思路上，这款支架优先考虑了壁装场景的安装便捷性与结构可靠性，整体采用平板式金属构件拼接的形式，所有部件均可通过标准螺栓完成装配，无需现场焊接作业，适配户外高空作业的施工条件，降低安装难度与施工成本；中心基座背部设置了贴合墙面的转接挂板，可先将挂板固定在墙面锚点上，再完成支架主体与支臂的装配，减少高空作业时的部件托举难度。从安装边界来看，该支架的支臂外伸长度可根据模块尺寸在一定范围内调整，固定点位适配常规的膨胀螺栓安装规格，安装时需保证墙面锚点的嵌入深度满足荷载要求，支臂展开后不会超出常规墙面安装的安全边界，同时预留了模块接线的穿行空间，避免线缆挤压磨损；整体结构无突出的尖锐边角，所有连接点位均做了沉头处理，降低户外安装与后期维护时的磕碰风险，金属构件的表面处理可适配户外长期日晒雨淋的使用环境，延缓锈蚀老化速度，保障支架的长期使用寿命。
