户用屋顶分布式太阳能光伏高架支撑结构

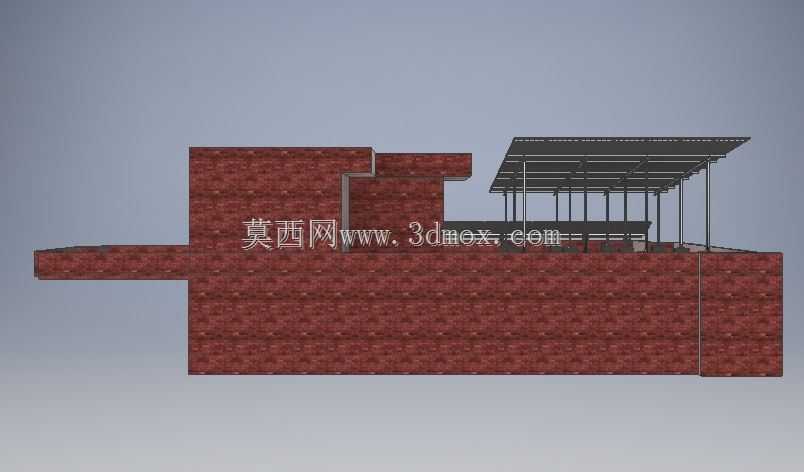

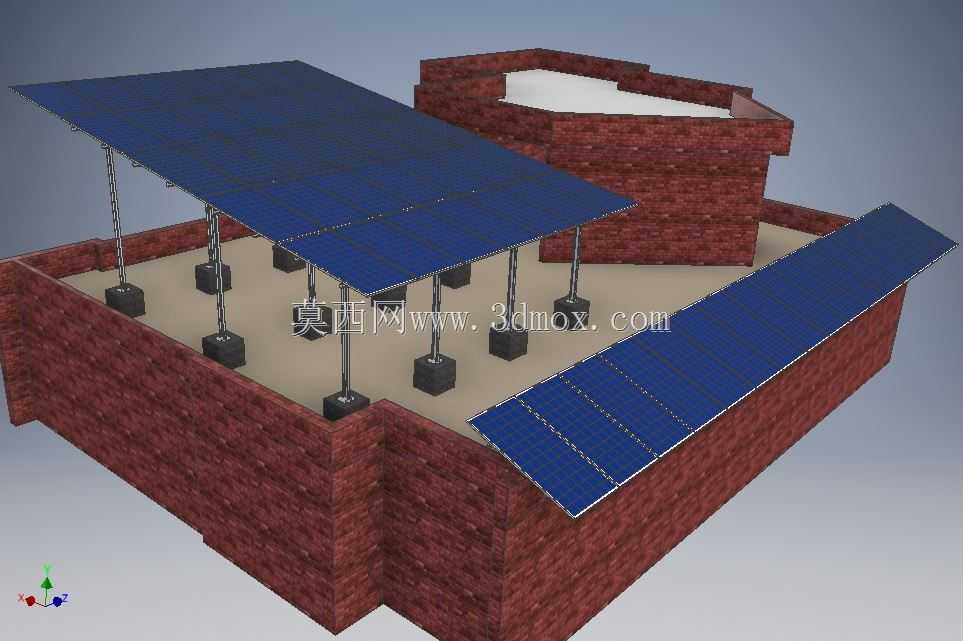

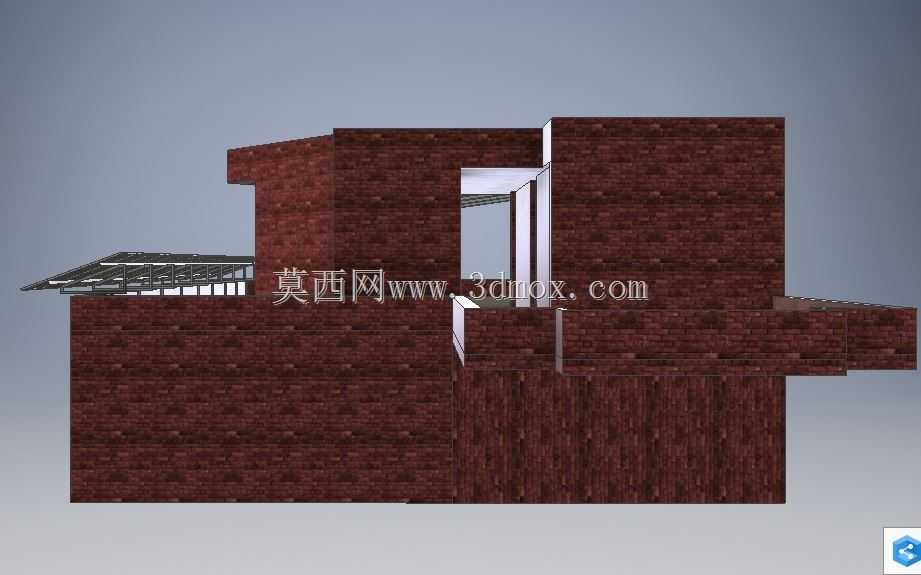

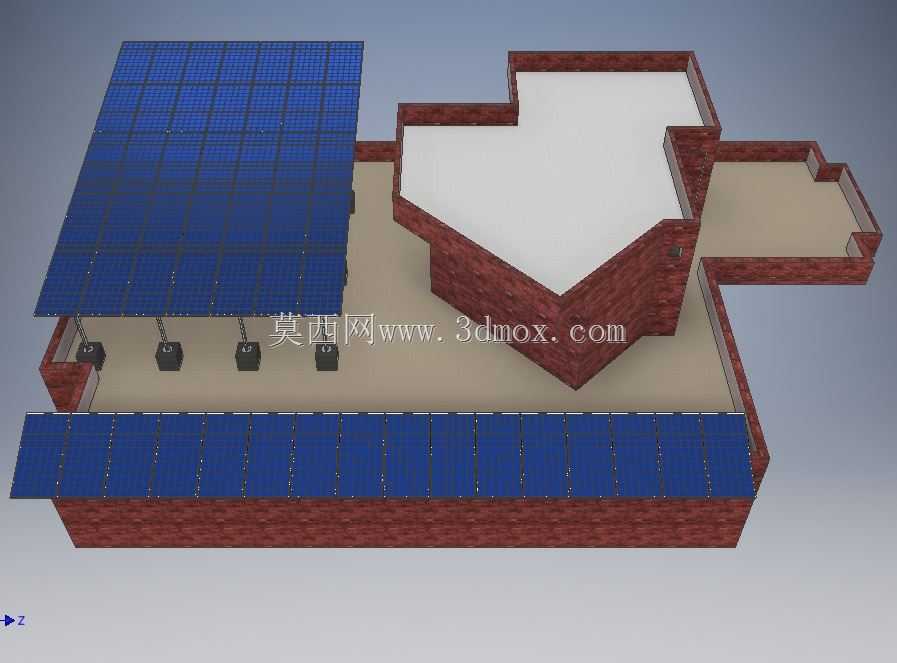

　　这套支撑结构主要适配乡村自建房、独栋民居的屋顶分布式光伏布设场景，区别于常规平铺式光伏安装方案，高架形式的设计核心是在不破坏屋顶原有使用功能的前提下，最大化拓展光伏组件的布设面积，同时预留出屋顶下方的通行、检修甚至日常活动空间，解决了传统平铺光伏占用屋顶全部可用面积、遮挡屋顶检修通道、影响屋顶日常使用的痛点。从实际使用逻辑来看，这套高架结构需要同时承载多块晶硅光伏组件的自重，还要应对户外长期的风载荷、雪载荷以及温度形变带来的应力影响，因此在基础设计上采用了独立混凝土配重墩的形式，无需在屋顶结构层打孔植筋，避免了打孔带来的屋顶渗漏风险，每个配重墩对应一根竖向支撑立柱，立柱与配重墩之间通过预埋锚栓刚性连接，保证支撑体系的底部抗倾覆能力。

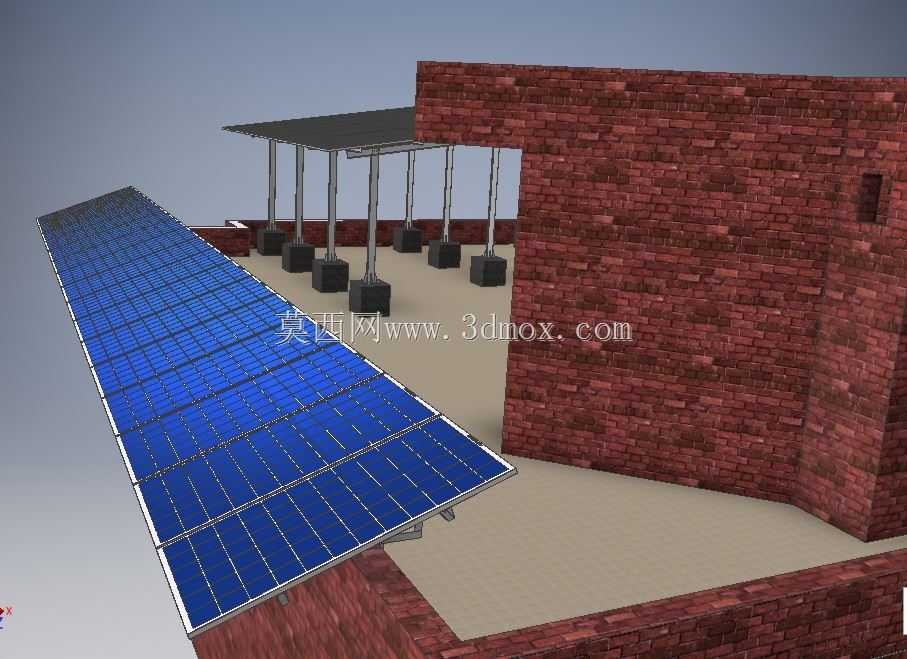

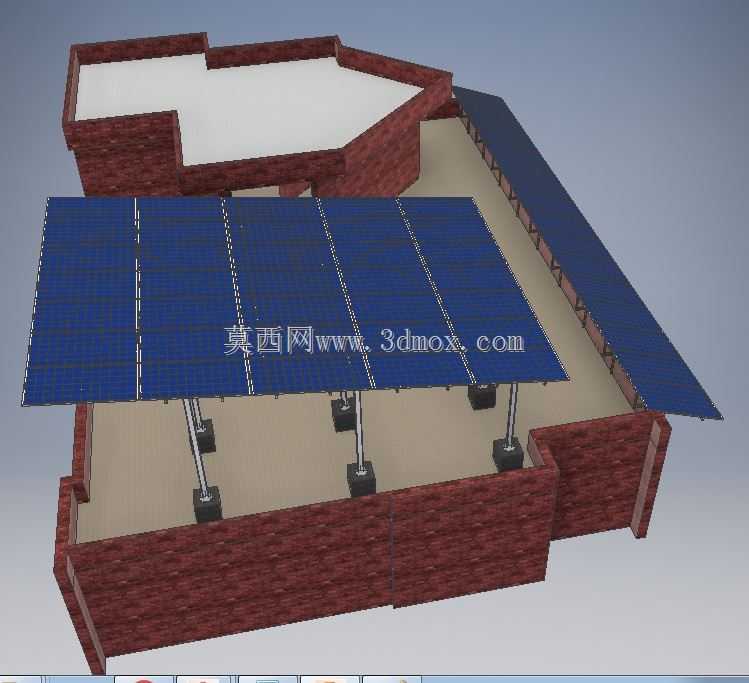

　　结构的受力传递路径设计清晰，光伏组件承受的风载、雪载以及自重首先传递给横向的檩条构件，檩条通过螺栓紧固件将荷载均匀分配给各竖向立柱，最终所有荷载都传导至底部的混凝土配重墩，依靠配重墩的自重与屋面的摩擦力平衡整体倾覆力矩，这种受力逻辑适配绝大多数平屋顶民居的荷载承受能力，不需要对原有屋顶结构做额外加固处理。在布设逻辑上，这套结构做了分区适配，针对屋顶开阔无遮挡的核心区域，采用大跨度高架布设，组件安装倾角结合项目所在地的纬度做了优化，保证全年太阳辐射接收量处于较高水平，支架下方预留的净空高度满足成年人直立通行的需求，住户可以在支架下方晾晒衣物、堆放杂物，不影响屋顶的日常使用；针对屋顶边缘、靠近楼梯间突出结构的区域，

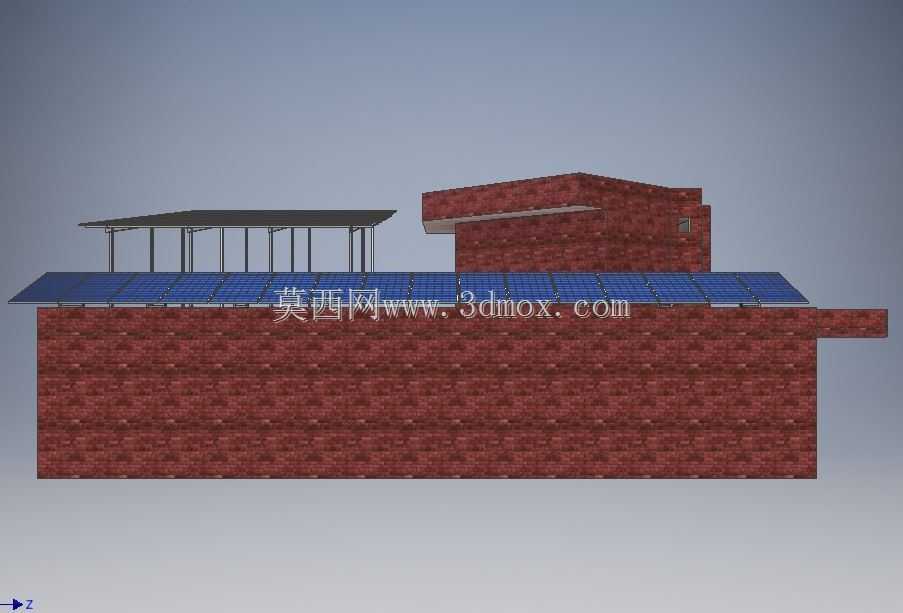

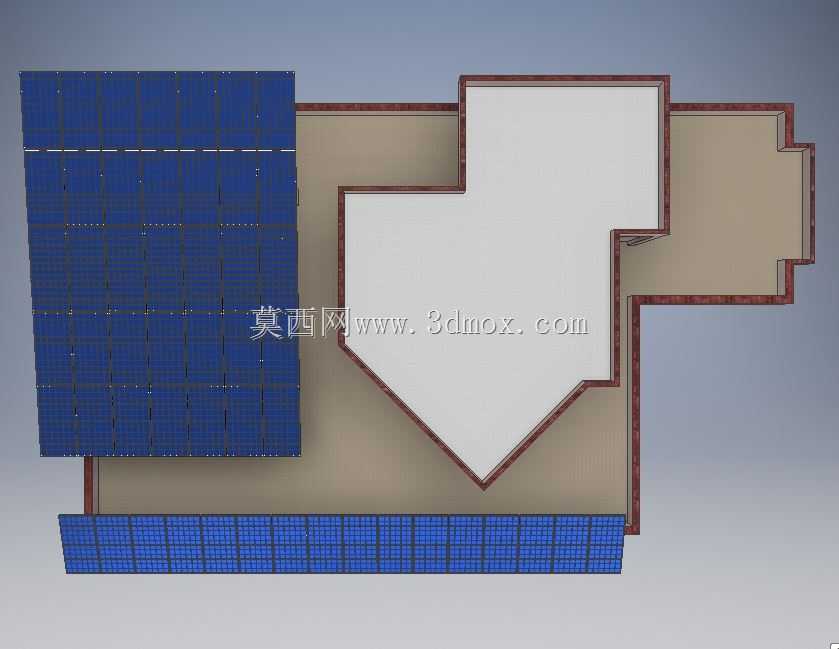

　　采用了斜向贴附的布设方式，顺着屋顶女儿墙的走向布置组件，充分利用屋顶的边角闲置空间，进一步提升整体装机容量。构件连接节点全部采用标准化的螺栓连接设计，没有现场焊接工序，所有钢构件都做了热浸镀锌防腐处理，适配户外长期日晒雨淋的使用环境，安装时可以根据现场实际的屋顶尺寸、障碍物位置灵活调整立柱的排布间距，檩条上预留的长圆孔可以适配不同尺寸规格的晶硅光伏组件安装，组件与檩条之间采用专用的压块固定，安装拆卸都很便捷，后期如果需要更换组件或者检修支架构件，不需要大面积拆解整体结构。在安装边界控制上，这套结构的立柱排布避开了屋顶的排水天沟、通风口、上人孔等原有功能设施，高架部分的组件最低点距离屋面完成面的高度经过核算，既保证了下方的通行空间，

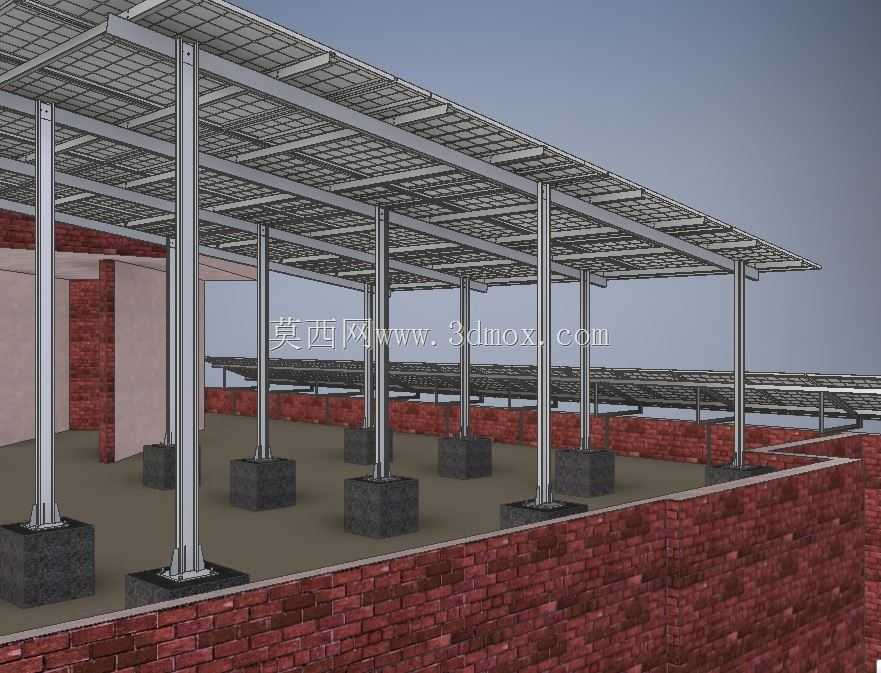

　　也不会因为高度过高导致风载荷大幅提升，同时组件边缘距离屋顶女儿墙的距离预留了足够的检修通道，方便后期运维人员清洁组件、检查线路。斜向布设的组件段倾角与高架段做了差异化设计，避免不同区域的组件之间产生互相遮挡，保证冬至日太阳高度角最低的时段，所有组件都不会被前排结构遮挡，最大化发电时长。从结构细节来看，竖向立柱采用了矩形截面型钢，相比圆管型钢拥有更好的抗扭性能，横向檩条采用C型冷弯薄壁型钢，在保证结构强度的前提下尽可能降低构件自重，减少屋面的荷载负担，所有连接螺栓都配备了防松垫圈，应对户外长期风振带来的螺栓松动风险，构件的折弯、开孔都在工厂内预制完成，现场只需要按照装配图纸拼接即可，大幅降低现场施工的难度与周期，普通的安装工人经过简单交底就能完成整套结构的组装，不需要专业的焊接设备与高阶施工技能。这套结构的设计没有追求过度的材料冗余，而是通过合理的受力路径优化、节点优化，在满足结构安全冗余的前提下控制整体材料用量，兼顾了结构可靠性与建设成本，非常适合户用分布式光伏的推广场景，既解决了户用屋顶空间不足的问题，也规避了传统安装方式带来的渗漏、运维不便等痛点。
