1千瓦分布式光伏支架组件结构设计

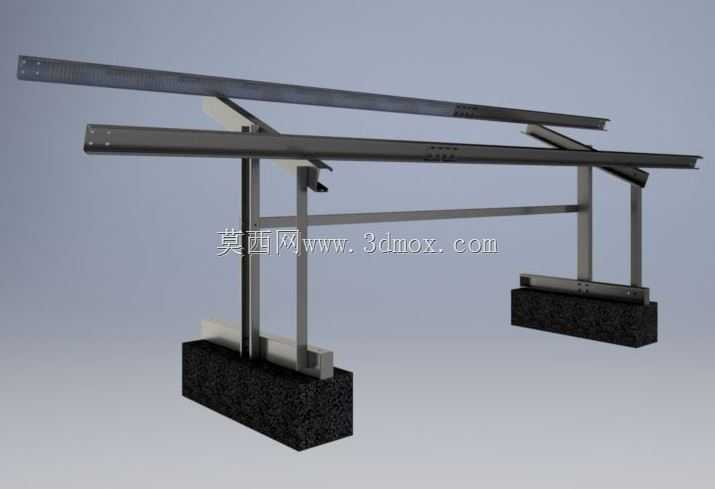

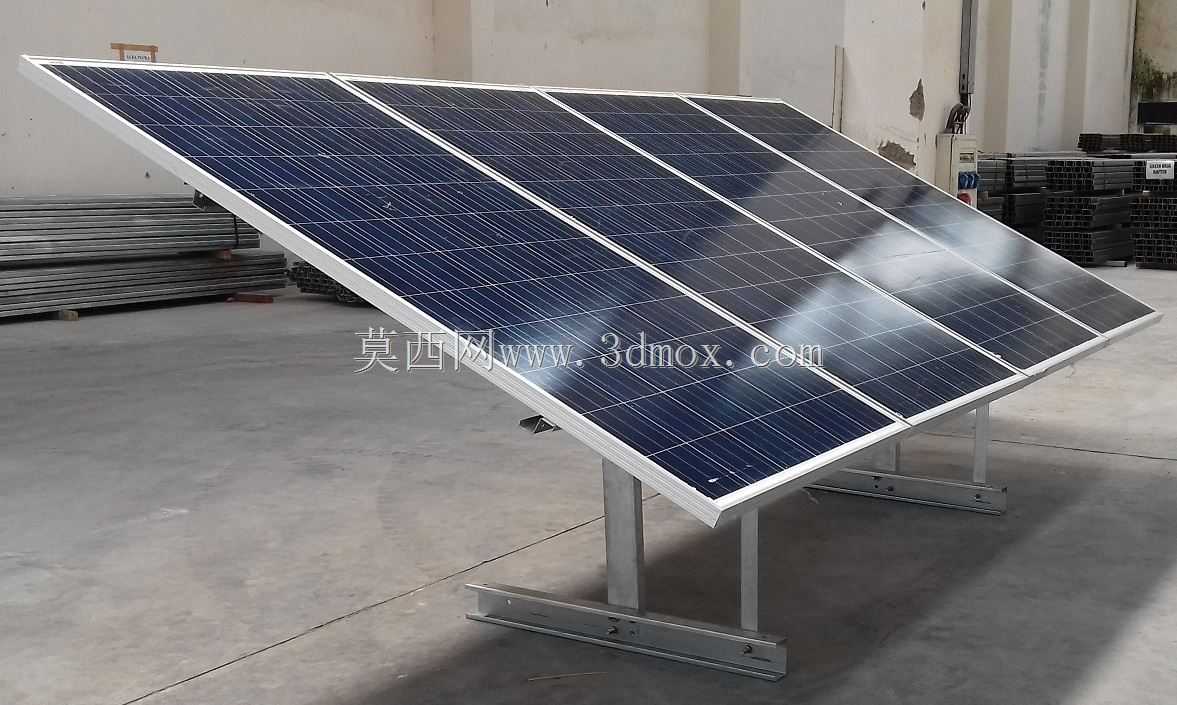

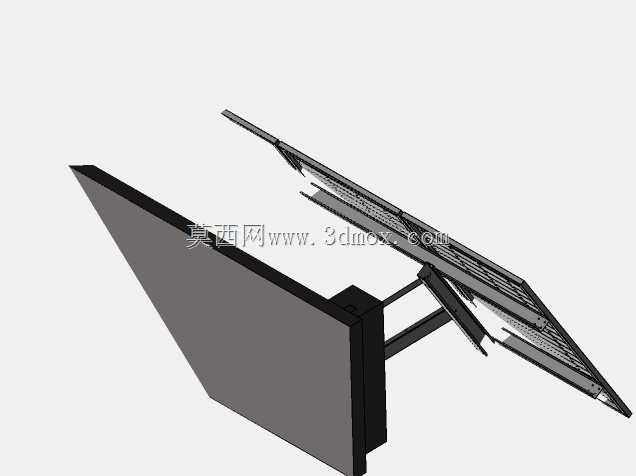

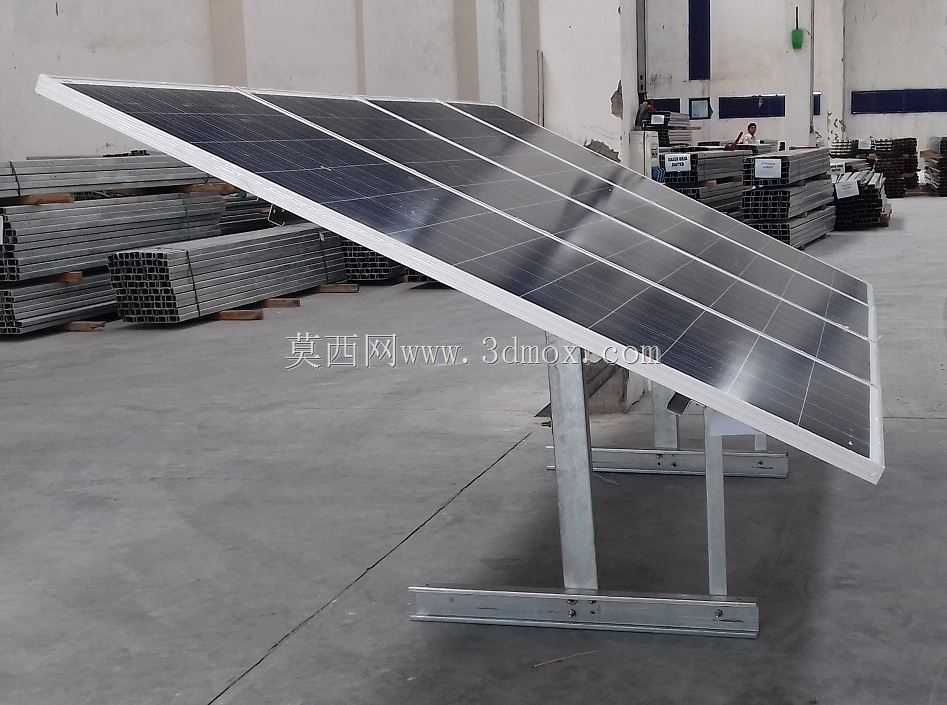

　　这套1千瓦级光伏组件结构，主要面向户用分布式离网、小型并网光伏场景设计，可适配乡村自建房屋顶、庭院空地、小型户外监测站点供电、牧区移动供电点等多种部署场景，单套组件额定输出功率覆盖1千瓦区间，可满足单户基础照明、小型家电供电，或是多套并联组成更大容量的户用发电阵列。从结构设计逻辑来看，整套结构分为光伏板承载框架、支撑立柱、底部安装基座三个核心部分，光伏板采用常规晶硅组件的压块固定方式，框架边框预留标准压块安装槽位，无需对光伏板本身做打孔改造，适配市面主流同功率规格的晶硅光伏板安装，降低现场安装的适配改造成本。支撑结构采用热镀锌型钢材质，立柱与底部横梁采用螺栓装配式连接，无现场焊接工序，所有连接孔位均在工厂预制完成，

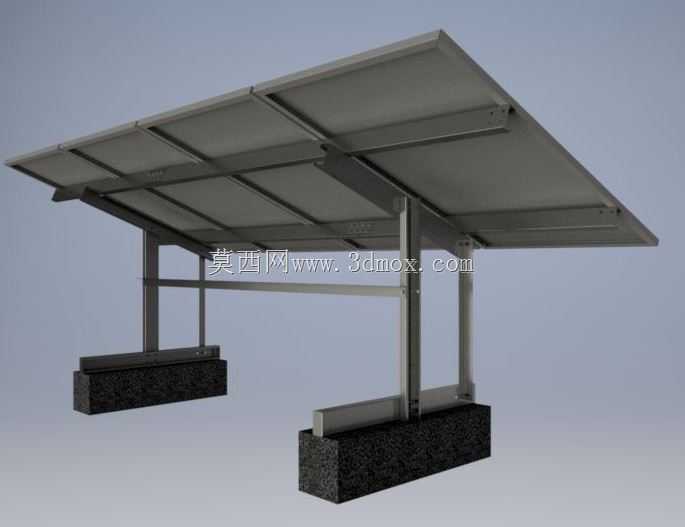

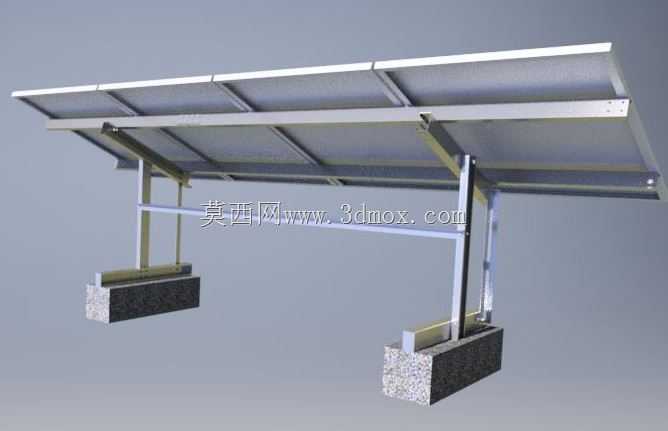

　　现场仅需通过标准紧固件即可完成整机组装，适配非专业安装人员的快速部署需求。倾斜角度设计参考国内大部分纬度区域的最佳太阳入射角，固定倾角设置在30度到35度区间，无需额外加装角度调节机构，在保证全年发电效率的前提下，尽可能简化结构复杂度，降低后期维护的工作量。底部安装基座采用横向通长型钢设计，可适配两种安装场景：若是混凝土屋面部署，可直接通过膨胀螺栓将底部横梁固定在屋面结构层上，基座与屋面接触位置预留橡胶减震垫安装位，避免刚性连接破坏屋面防水层；若是地面泥土地部署，可在底部横梁两端加装水泥配重块，或是直接将底部横梁通过地锚固定在地面，无需做大面积混凝土基础，减少现场施工的土建工作量。从安装边界尺寸来看，整套组件展开后，

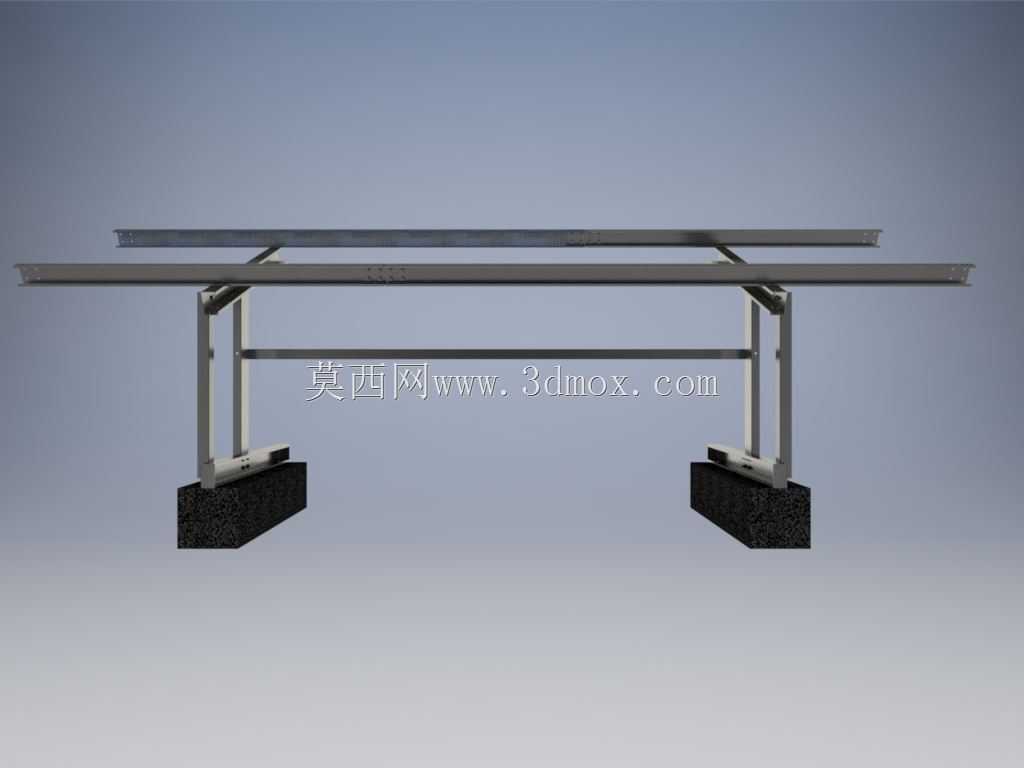

　　横向宽度适配两块标准晶硅光伏板的拼接宽度，纵向深度匹配单块光伏板的倾斜投影长度，整体安装后最高点距离安装基面的高度控制在1.8米以内，不会对周边建筑的采光、通风造成过度遮挡，同时也能避免组件过低被地面飞溅的杂物、积雪遮挡影响发电效率。结构受力设计充分考虑户外使用的风载、雪载要求，支撑立柱的截面选型经过受力校核，可承受12级阵风的风压荷载，以及10厘米厚度积雪的竖向荷载，连接节点的螺栓规格均做了防松设计，适配户外长期使用的防松脱需求，整套结构无易损易耗部件，正常使用场景下结构使用寿命可匹配光伏板25年的使用周期。在实际使用过程中，组件背面预留了充足的散热空间，光伏板与支撑结构之间留有10厘米以上的空气流通间隙，

　　可避免组件工作时热量堆积导致发电效率下降，同时也方便后期对组件背面的接线、线缆做检修维护。线缆走线可顺着支撑立柱的内侧线槽布设，所有线缆均隐藏在型钢的槽位内部，避免户外紫外线长期照射导致线缆老化破损，同时也能避免线缆外露被鼠类啃咬造成线路故障。整套结构的零部件均采用标准化设计，所有型钢构件的长度均控制在常规运输尺寸范围内，可拆解后平板包装运输，单套组件的所有结构件可通过普通小型货车运输，偏远地区也可通过人力搬运到安装点位，无需大型吊装设备辅助，大幅降低山地、牧区等交通不便区域的部署成本。在结构细节处理上，所有型钢的切割端面均做了钝化打磨处理，去除毛刺飞边，避免安装过程中划伤施工人员，同时端面做镀锌层补涂处理，避免切割位置长期使用出现锈蚀。压块与光伏板边框接触的位置加装橡胶垫片，既可以避免硬接触压坏光伏板的铝合金边框，也能增大接触摩擦力，防止长期风振导致压块松动。
