离网光伏提水系统支撑结构设计方案

　　这套结构针对无电网覆盖的偏远山地、牧区、农田零散地块的取水需求设计，核心是将光伏阵列的支撑结构与潜水泵的上部安装基座做一体化整合，省去传统光伏提水系统中独立的支架基础与泵位混凝土承台，减少现场土建作业量，适配野外无大型施工设备的作业场景。实际使用中，整套结构可直接架设在机井、蓄水池上方，光伏组件接收太阳能转化的电能直接供给下部潜水泵，无需长距离布线，可满足人畜饮水、小规模作物灌溉、林地补水等分散式供水需求，尤其适配年日照时长1800小时以上、电网延伸成本过高的区域。

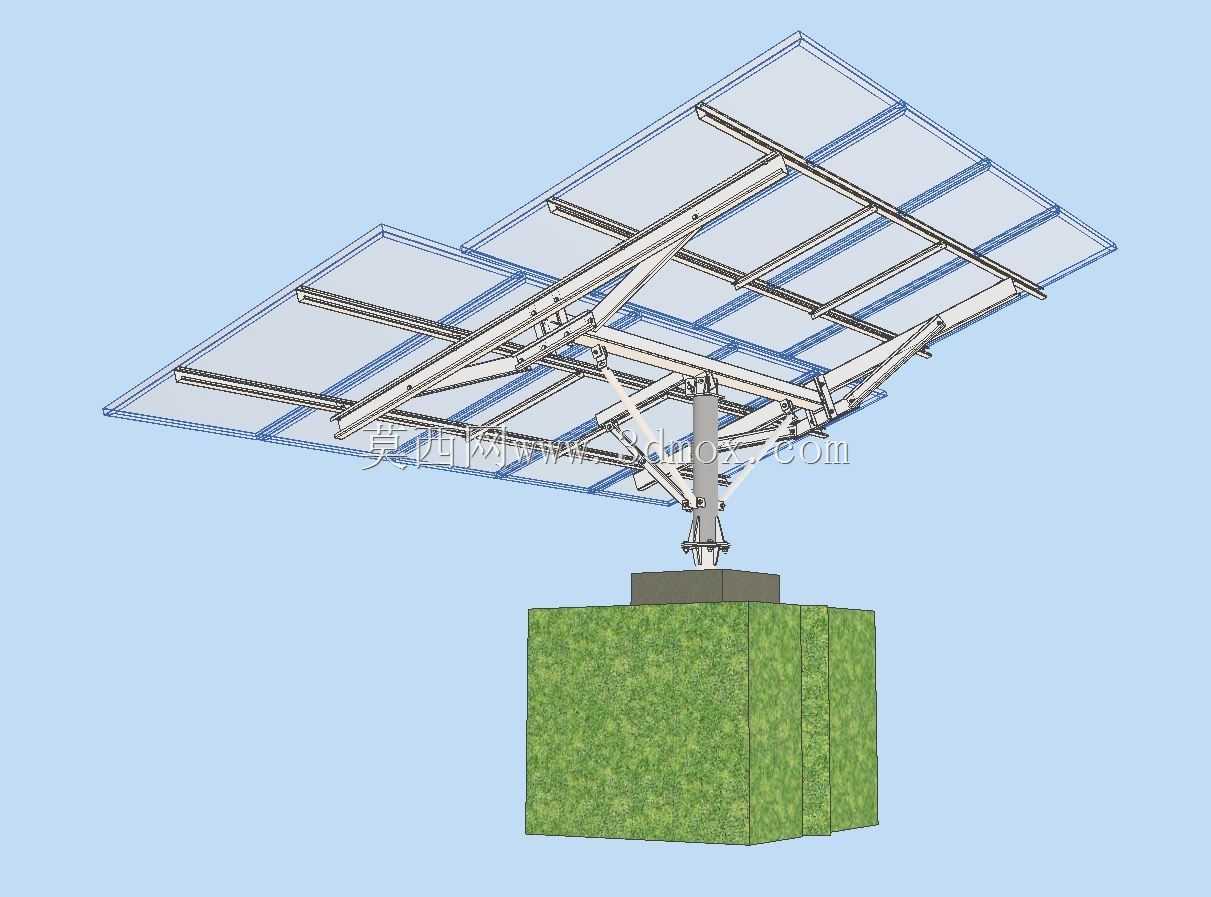

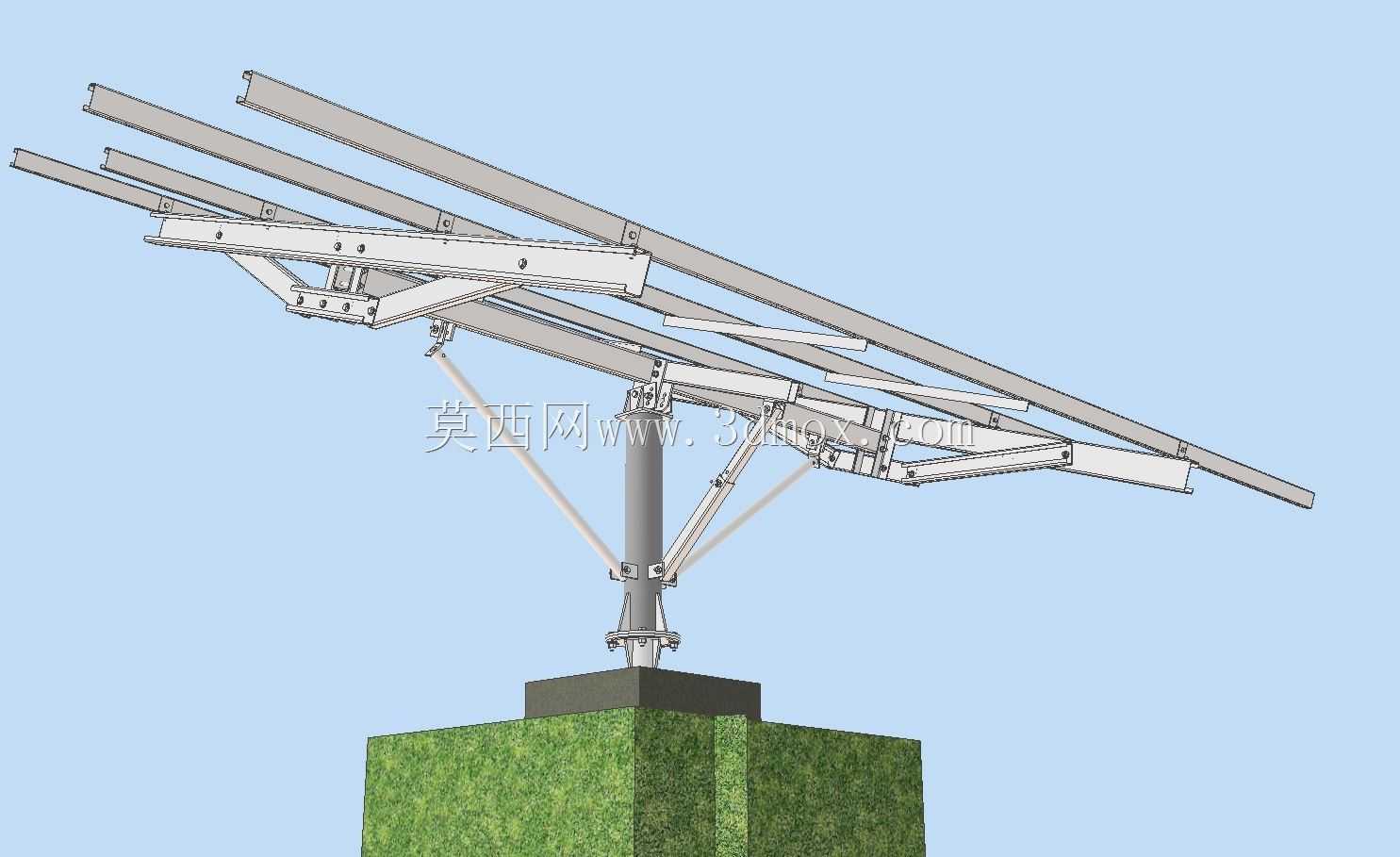

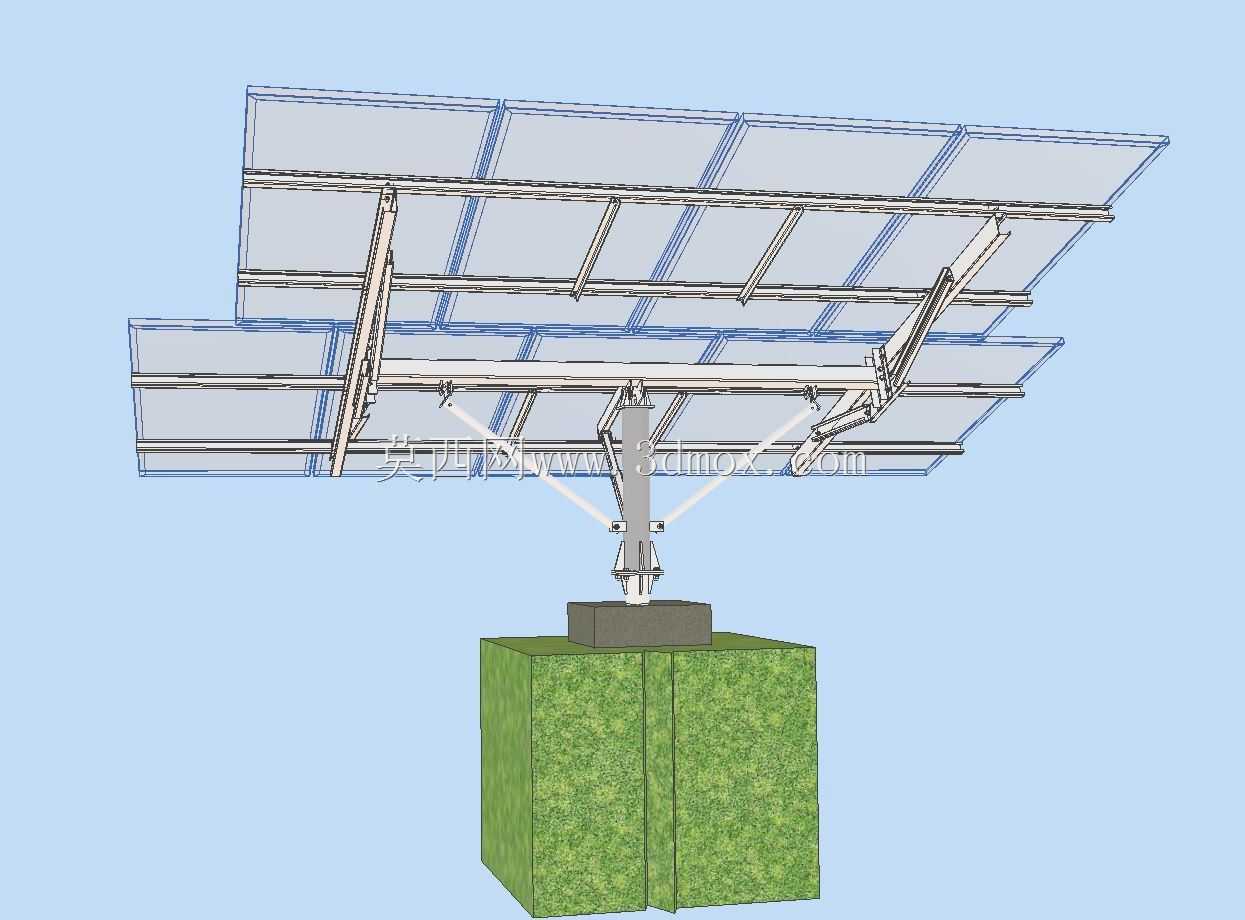

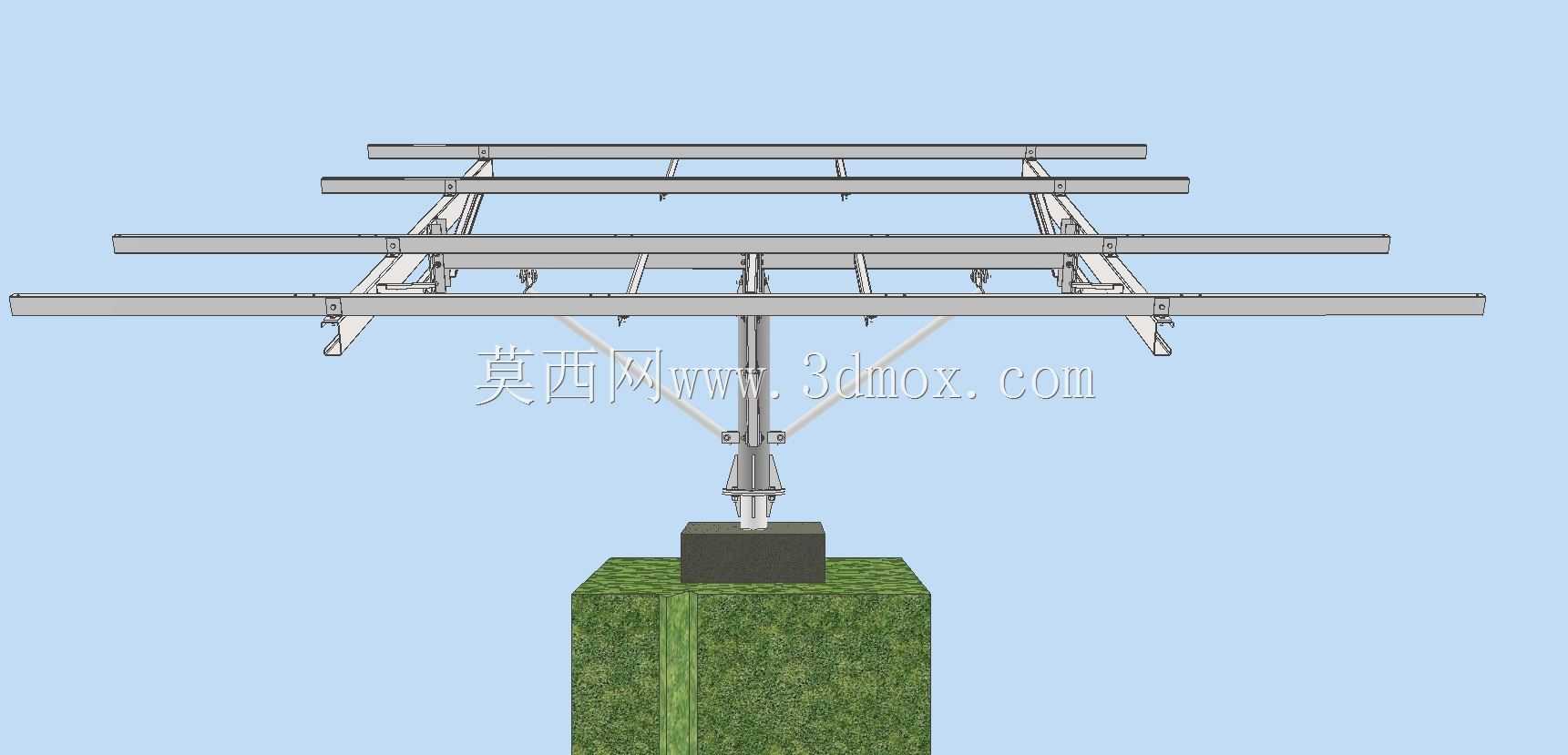

　　从功能设计上看，上部光伏支架采用多跨式檩条排布结构，横向主檩条与纵向斜梁采用螺栓铰接而非满焊固定，可根据项目所在地的纬度在20度到45度区间内调整组件倾角，最大化不同季节的太阳辐射接收效率；支架中部的立柱直接贯通至下部混凝土基座，基座预留潜水泵的线缆穿线孔与泵体吊装挂点，后期检修时可直接通过挂点起吊泵体，无需拆解上部光伏阵列。结构的抗风等级按内陆10级阵风设计，斜梁与主立柱之间增设三角抗风斜撑，抵消组件迎风向的倾覆力矩，组件边框与檩条之间采用压块固定，预留热胀冷缩的滑移间隙，避免昼夜温差大的区域出现组件挤压碎裂问题。

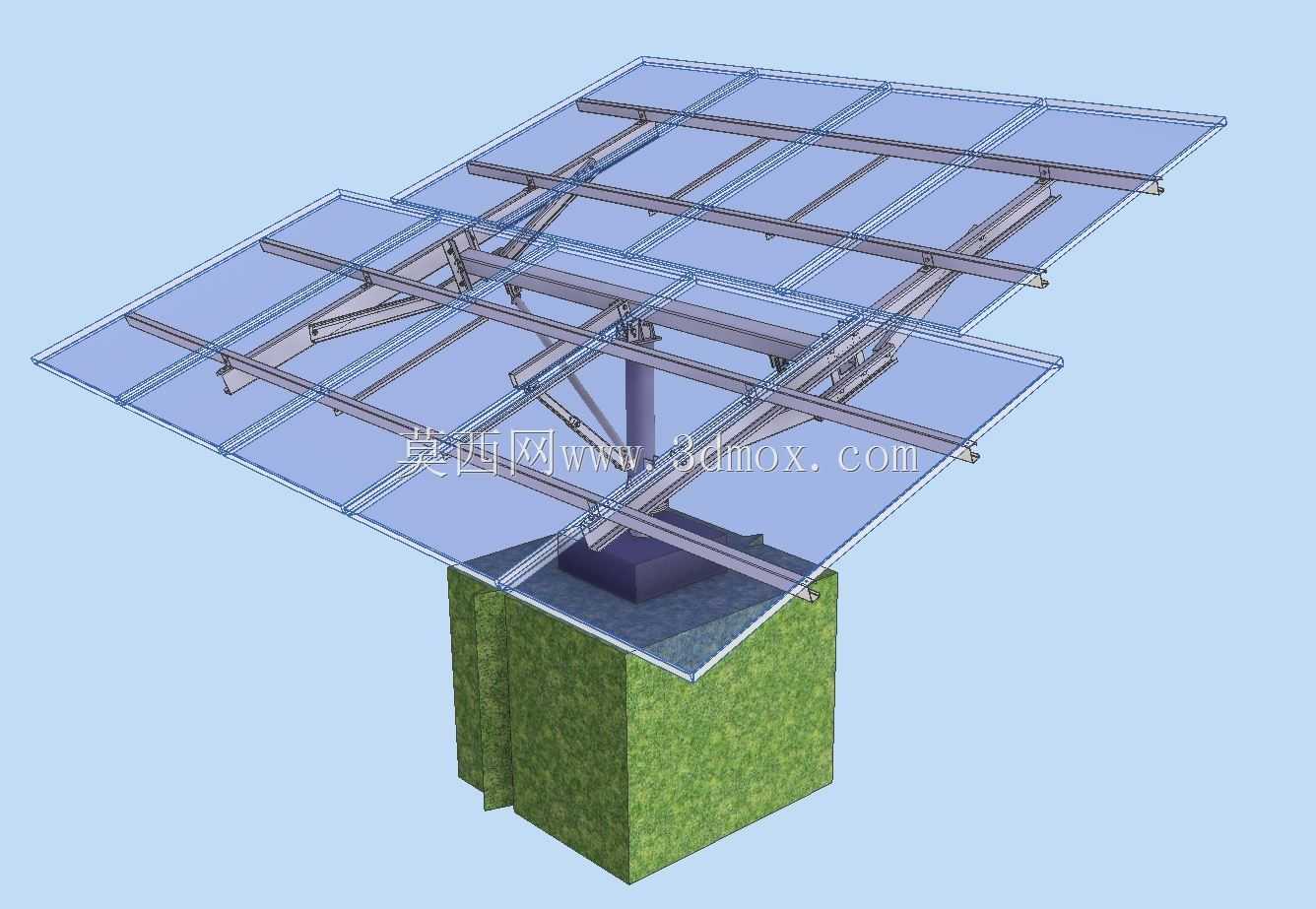

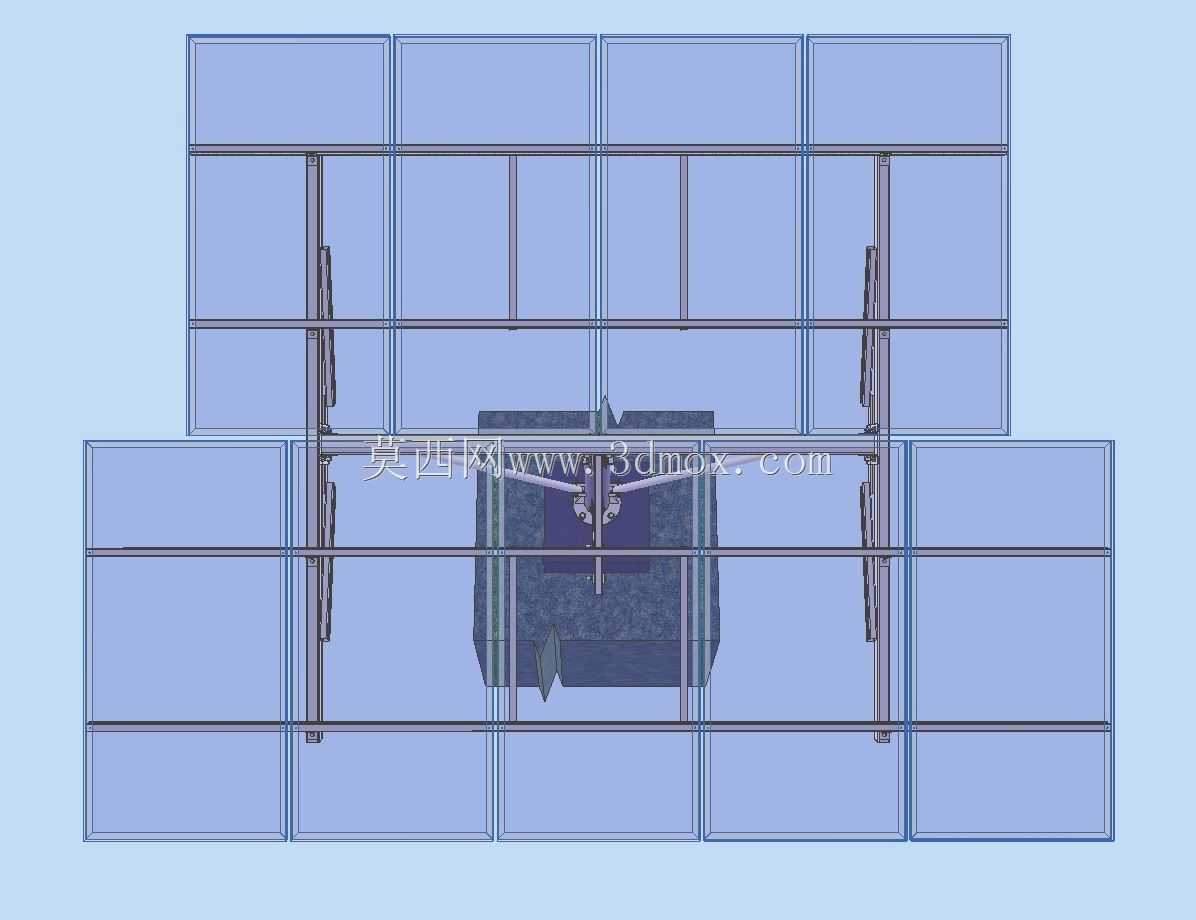

　　安装边界方面，整套结构覆盖的光伏阵列总投影面积约24平方米，适配总功率3kW的常规晶硅组件，下部基座的平面尺寸为1.2米见方，基座埋深需根据当地冻土层厚度调整，最低不小于0.8米，防止冬季冻土膨胀导致结构偏移；基座下方预留直径0.4米的泵体安装通孔，适配最大外径300mm的潜水电泵安装，支架最高点距离基座顶面高度为2.8米，预留足够的组件下部通风间隙，降低组件工作温度的同时，避免地面植被遮挡组件下沿。设计过程中特意将所有外露连接件均采用热镀锌处理，适配野外高湿、高盐碱的腐蚀环境，减少后期运维的更换频次；线缆沿支架立柱内侧的走线槽排布，避免阳光直射老化，同时在穿线孔位置设置橡胶护圈，防止线缆外皮被金属棱角磨损。
