四腔真空结晶器吸塑热成型模具结构

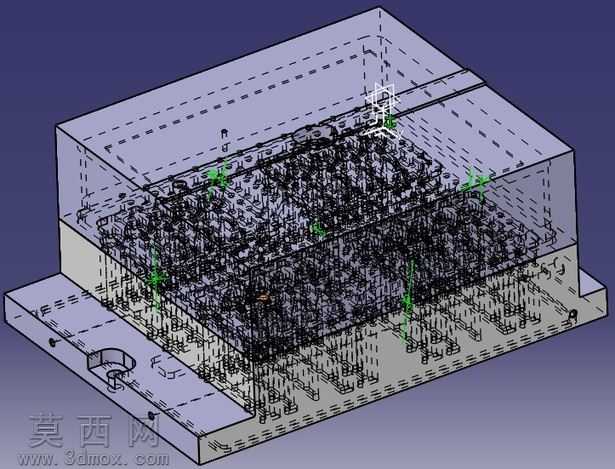

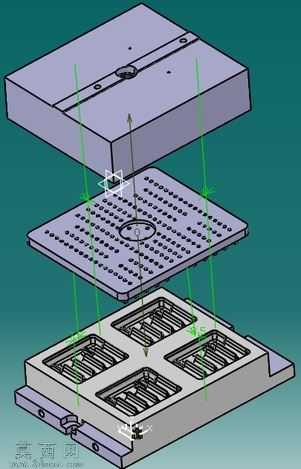

本套热成型模具采用三维参数化建模完成整体装配设计，整体为三层叠合式结构布局，自上而下分别为上模固定板、多孔导气隔板、下模型腔板，各部件通过精准的定位基准完成装配约束，适配四工位真空结晶器类吸塑制品的批量热成型生产需求。建模过程中严格遵循热成型工艺的公差配合要求，对各板件的连接孔位、定位销孔、安装槽位进行了全参数化特征构建，确保各组件装配后无错位、间隙均匀，满足合模过程中的运动精度要求。上模固定板采用平整矩形结构设计，表面设置对称分布的紧固孔位与定位基准点，材质设定为优质模具钢，表面做调质硬化处理，保证长期合模施压过程中的结构刚性，避免受力变形影响成型精度。中间导气隔板采用密集阵列式气孔布局，所有气孔的孔径、孔距均按照真空吸塑的气流导通要求做等距排布，建模时通过线性阵列特征快速完成孔位构建，同时对隔板中心的定位凸台结构做了圆角过渡处理，避免应力集中导致的板件开裂，隔板与上下模的贴合面做了平面度公差约束，保证合模后气室的密封性，防止真空泄压影响制品成型质量。下模型腔板为核心成型部件，共设置四个独立的成型型腔，每个型腔的轮廓完全匹配真空结晶器的制品外形，建模过程中对型腔的边角、凹槽、加强筋位做了精准的曲面构建，所有成型面均做了脱模斜度处理，避免成型后制品粘模，型腔周边设置了密封槽结构，用于安装密封胶条保障真空腔室的密闭性，型腔板底部设置了安装导轨槽，可快速适配成型设备的模架安装位，缩短模具换型调试的时间。整体模型完成装配后做了全局干涉检查，对各部件的运动行程做了模拟验证，确保合模、开模过程中各组件无碰撞干涉，同时对模具的导气路径做了模拟优化，保证真空吸附时各型腔位置的气流压力均匀，避免制品出现厚薄不均、成型不全的缺陷。渲染阶段对不同部件赋予了差异化的材质表现，模具钢部件赋予金属磨砂材质，导气路径用半透明绿色标识做可视化呈现，清晰展示模具内部的气流走向与装配层级，让整套模具的结构逻辑与工作原理能够直观呈现，为后续的模具加工、工艺调试提供精准的三维数据支撑。
