手摇式手动钻孔工具结构设计

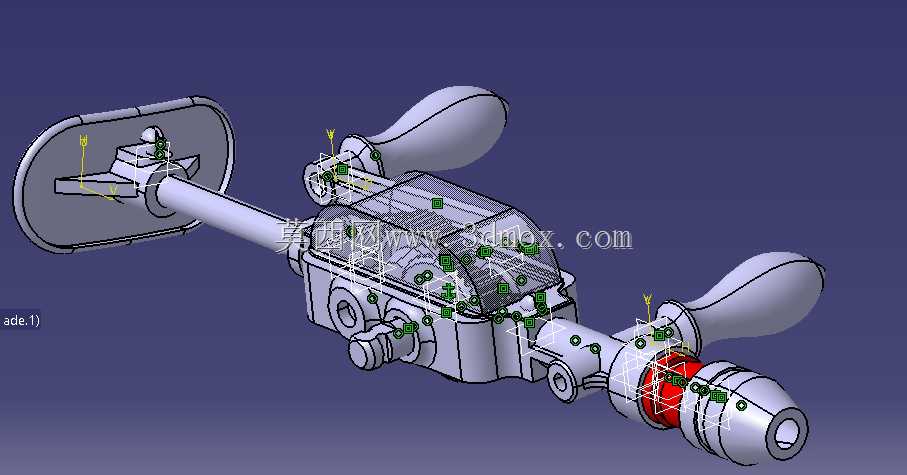

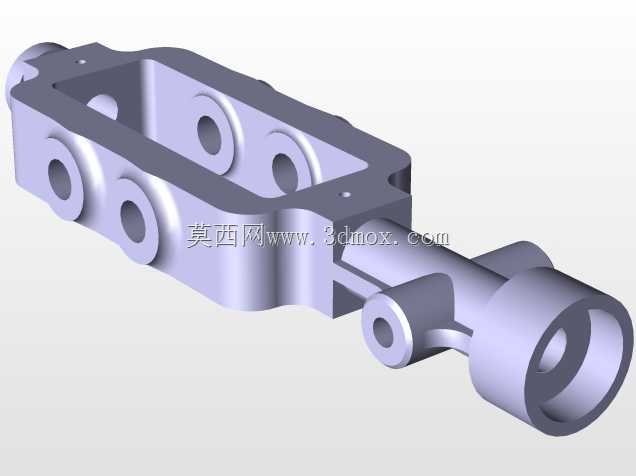

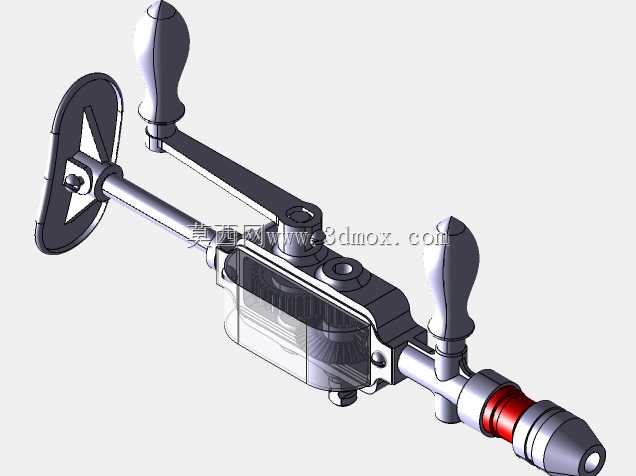

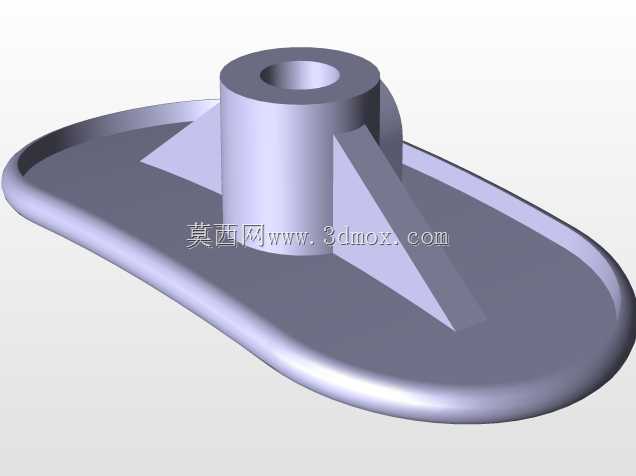

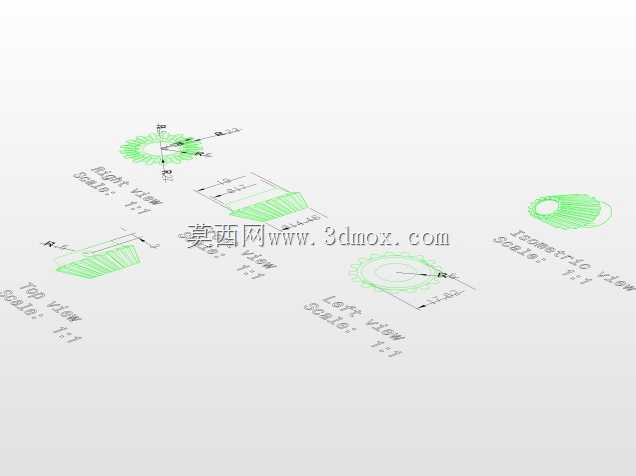

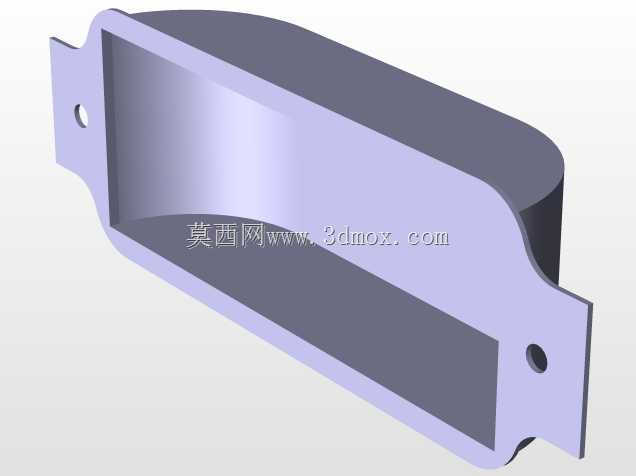

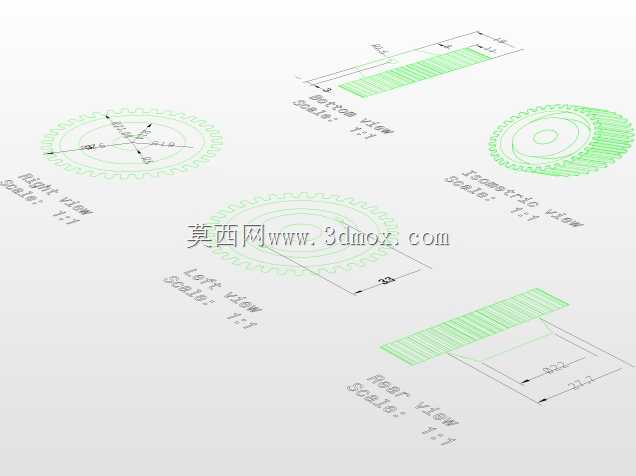

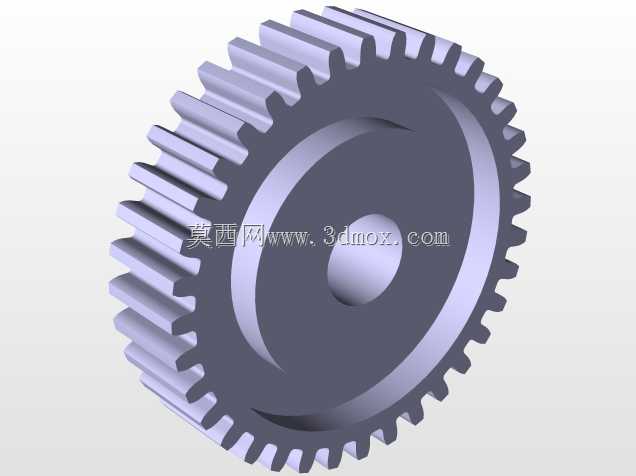

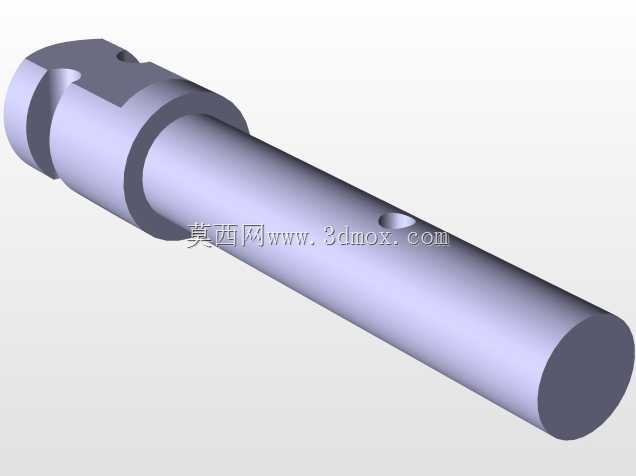

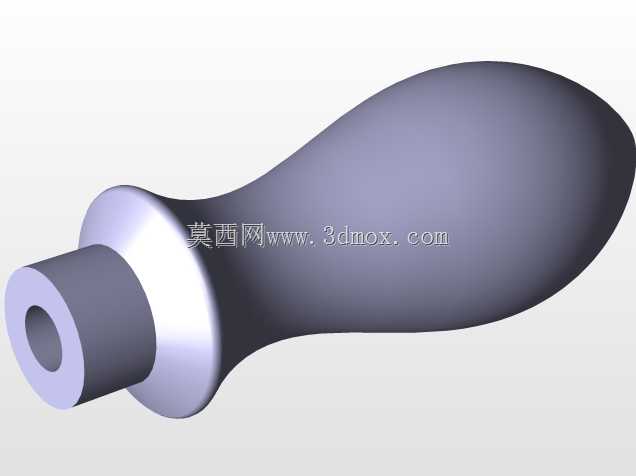

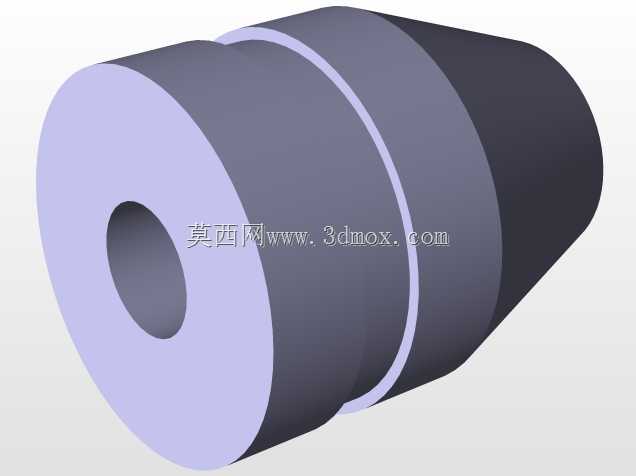

这款手摇式手钻是面向无供电场景下的轻量钻孔作业设计的手动加工工具，主要应用于户外无电源区域的小件加工、家装临时打孔、手工DIY创作、模型制作、狭小空间内的精细钻孔作业场景，能够在缺乏电动工具供电条件的环境下，完成对薄金属片、木材、塑料、软质复合材料的钻孔加工，也可作为汽修、家装维修场景下的应急备用钻孔工具，适配不同场景下的灵活作业需求。从功能特性来看，该手钻采用双握持手柄的对称布局设计，一端设置固定抵靠端，作业时可将抵靠端贴靠在支撑面或操作人员身体部位，提供稳定的轴向支撑力，中部设置双摇动手柄，操作人员通过转动摇柄即可带动内部传动结构输出旋转扭矩，驱动前端的钻夹头带动钻头完成旋转切削，前端钻夹头采用可调式锁紧结构，可适配不同直径规格的直柄钻头，满足不同孔径的加工需求，整体传动结构采用封闭式壳体设计，能够避免作业过程中碎屑、灰尘进入传动副，延长工具的使用寿命，同时壳体上设置的握持结构能够提升操作时的握持稳定性，减少作业过程中的打滑风险。在设计思路上，这款手钻优先考虑手动操作的力传递效率，内部传动结构采用减速增扭的齿轮传动布局，将摇柄输入的低转速大扭矩传递到钻夹头端，降低操作人员转动摇柄所需的施加力，同时兼顾整体结构的轻量化，在保证结构强度满足钻孔切削受力要求的前提下，尽可能缩减壳体壁厚、优化结构件的材料分布，降低工具整体重量，提升长时间手持作业的舒适度。外形尺寸方面，该手钻整体采用长条形轴向布局，整体长度适配成年人单手握持摇柄、另一只手辅助稳定的操作姿态，最大径向尺寸不超过常规成年人手掌的握持宽度，安装边界上无需额外的固定基座，作业时仅需将钻头对准待加工点位，通过轴向施加适当压力即可完成作业，不需要额外的安装固定步骤，可随时拿起使用、收纳时也不会占用过多存储空间，适配工具箱内的零散收纳需求。结构细节上，各转动连接部位都设置了对应的限位结构，避免作业过程中传动部件出现轴向窜动，摇柄与转轴的连接部位采用耐磨结构设计，能够承受长时间往复转动带来的磨损，钻夹头的锁紧结构操作简便，无需额外工具即可完成钻头的更换与锁紧，整体结构没有复杂的电子元件，故障率极低，仅需定期对传动齿轮部位添加润滑脂即可长期维持顺畅的转动状态，适合作为常备手动工具应对各类临时钻孔需求。
