工业立式大型过滤罐体结构设计

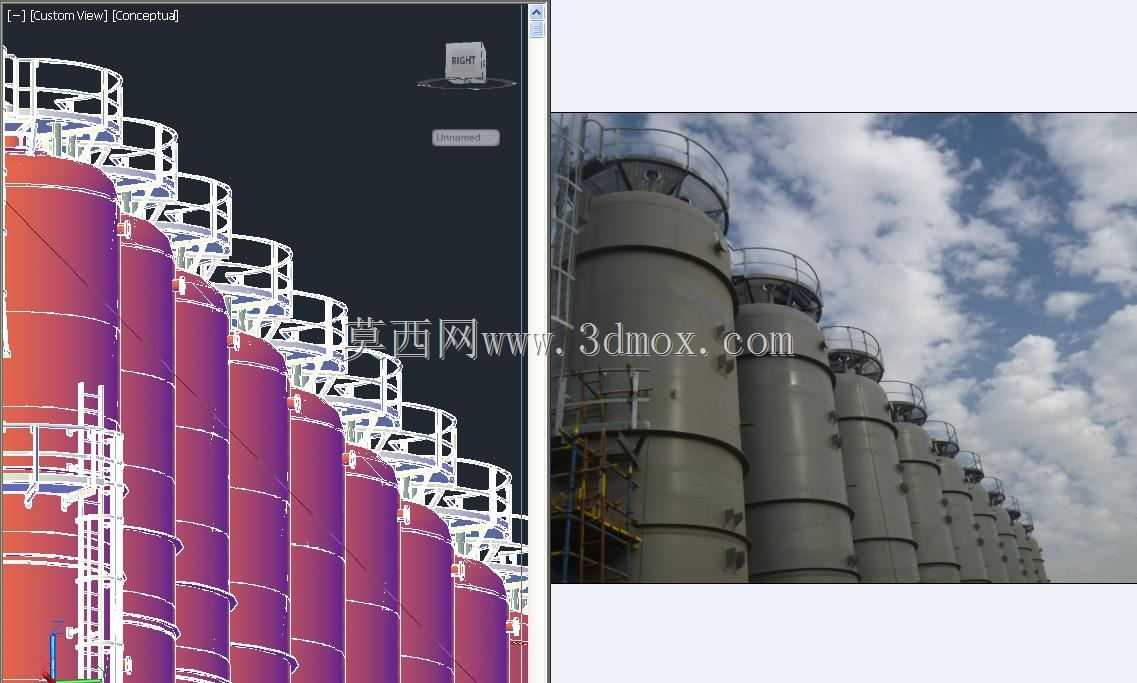

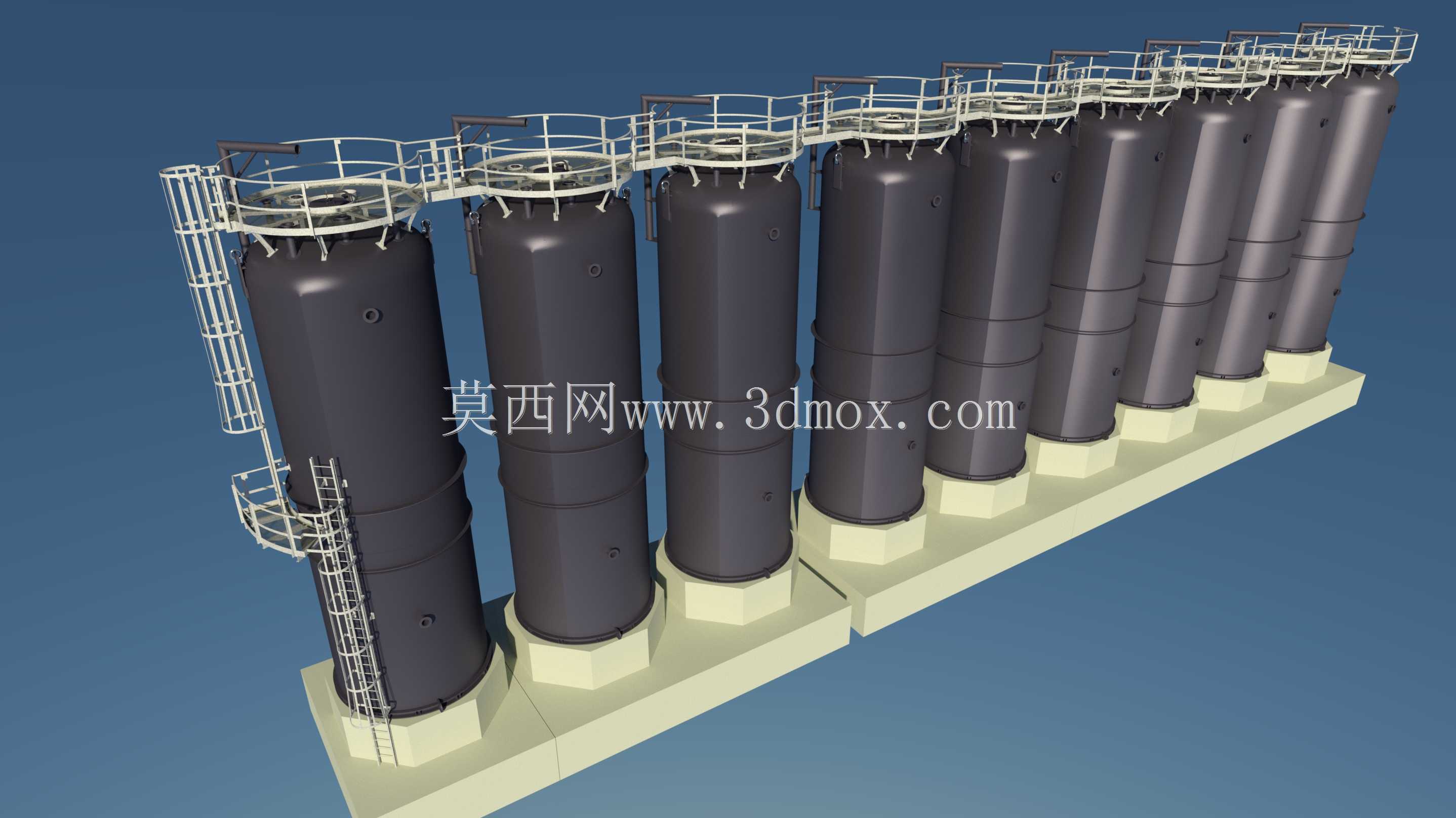

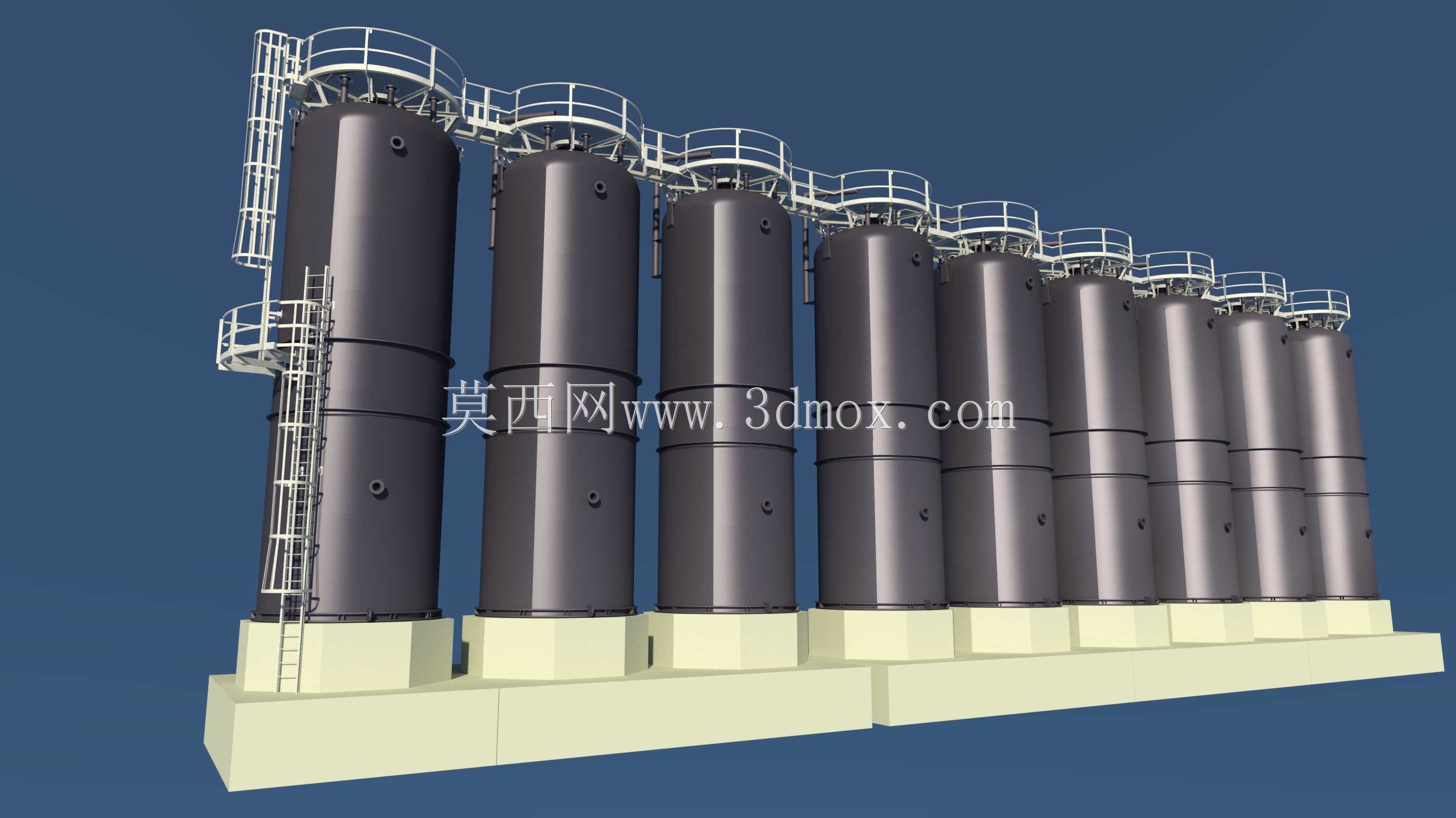

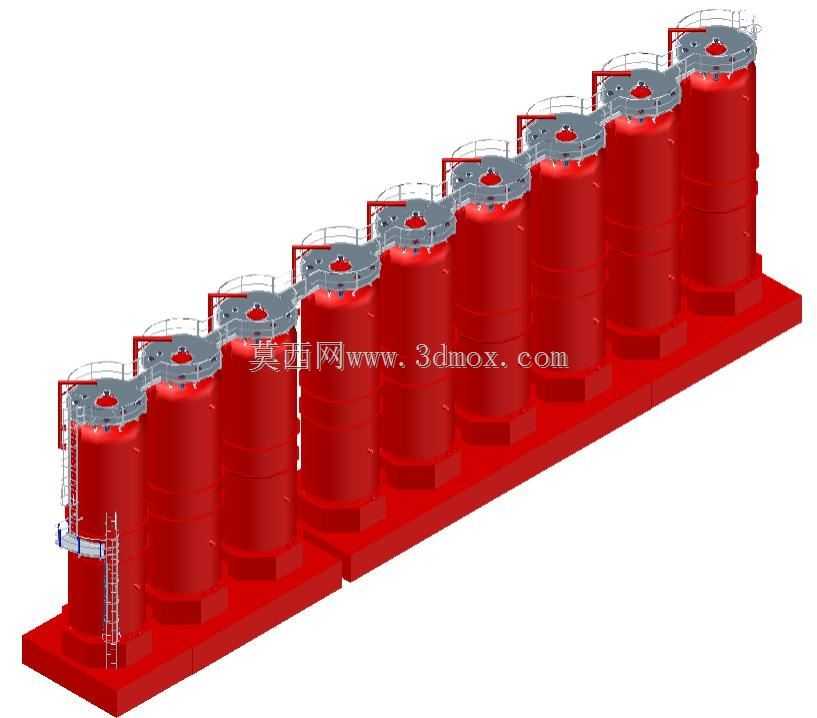

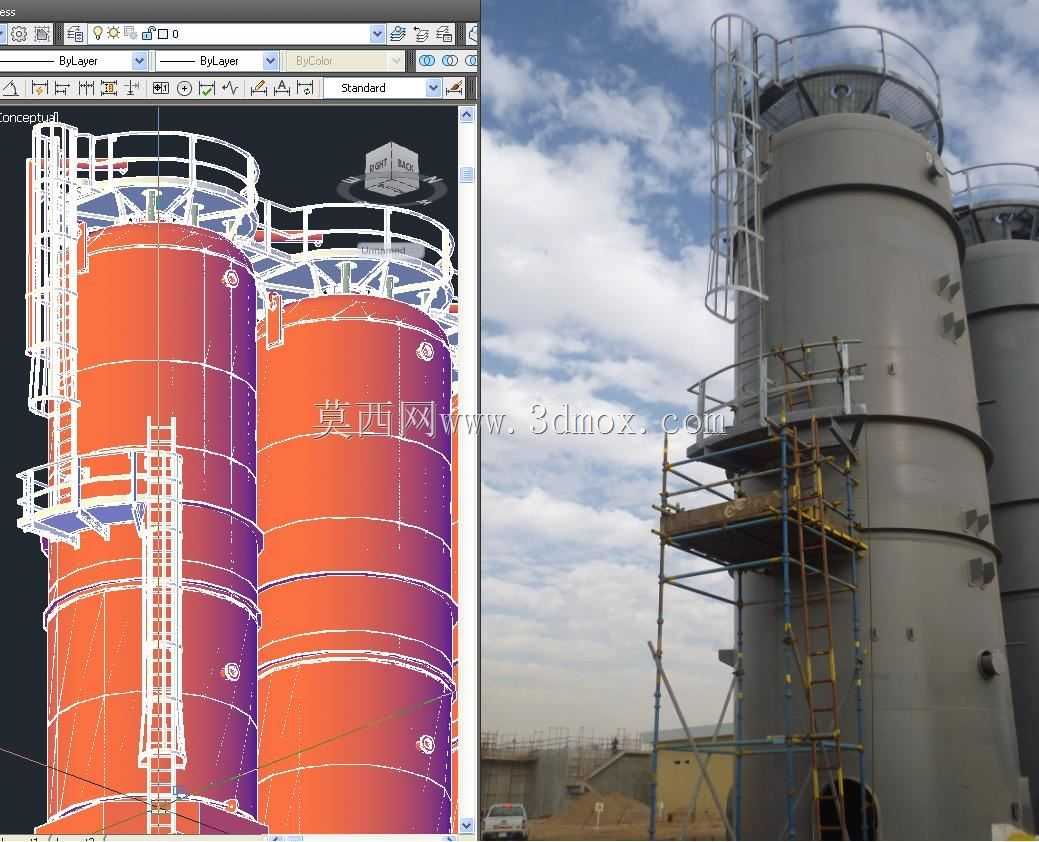

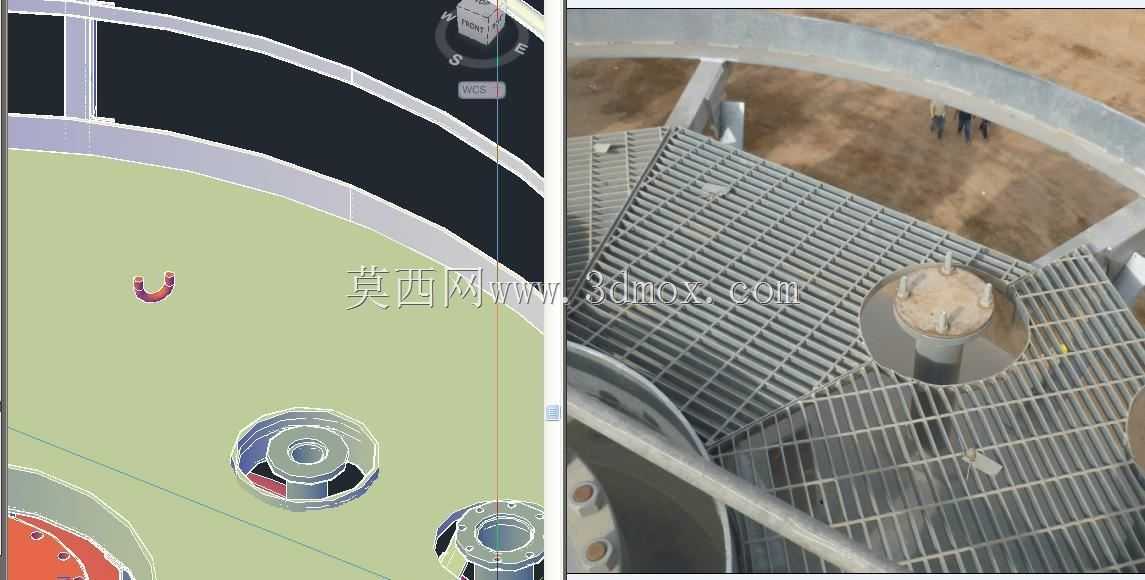

本次设计的立式大型过滤罐体，主要面向化工原液预处理、工业循环水净化、烟气脱硫浆液过滤等重工业应用场景，是工业流体处理流程中的核心承压处理单元，可适配高固含、高腐蚀性流体的连续过滤作业需求，在石化、冶金、环保水处理、煤化工等领域的生产线上承担介质除杂、固液分离的核心功能，能够有效拦截流体中的颗粒杂质、絮状沉淀物，保障后续工序的介质洁净度，避免管路堵塞、设备磨损等生产故障。从功能特性来看，该罐体采用立式承压结构设计，主体为多段筒节组焊成型的圆柱罐体，顶部设置穹顶式封头，底部配套锥底或平底排渣结构，可根据过滤介质的特性配置不同精度的内件，包括滤层支撑、反冲洗管路、进出水布水装置等，同时配套外置的直爬梯与环形检修平台，平台周边设置全高安全护栏，爬梯配套护笼结构，满足现场运维人员的日常巡检、内件更换、滤料补充等作业的安全防护需求。在设计思路上，整体结构优先考虑承压稳定性与运维便捷性，筒节壁厚根据设计压力、介质腐蚀裕量计算取值，各段筒节采用法兰连接或焊接组对，顶部平台预留吊装孔与检修人孔，人孔位置贴合运维操作高度，爬梯的踏步间距、护栏高度均符合工业设备安全设计规范，罐体侧面预留多组工艺接管口，可灵活对接进料、出料、反冲洗、排污、排气、压力检测等管路，适配不同工艺流程的管路排布需求。从外形尺寸与安装边界来看，该罐体为大高径比立式结构，整体占地投影为圆形区域，安装时需配套混凝土承重基础，基础需预埋地脚螺栓与罐体底部支座固定，安装边界需预留足够的侧向操作空间，爬梯侧预留不小于1.2米的通行检修空间，罐体顶部上方预留吊装作业空间，满足后期内件吊装更换的需求，罐体周边的管路排布需避开爬梯与平台出入口，保障运维通道畅通。设计过程中同步完成了罐体的应力校核，包括承压工况下的筒壁环向应力、轴向应力计算，风载、地震载荷下的稳定性校核，确保罐体在户外安装、长期连续运行的工况下具备足够的结构强度与抗形变能力，同时平台与爬梯的连接节点采用加强筋板焊接，避免人员作业时的结构晃动，整体结构兼顾了工业生产的实用性、运维操作的安全性与长期运行的可靠性。
