立式多滤芯工业流体过滤装置结构设计

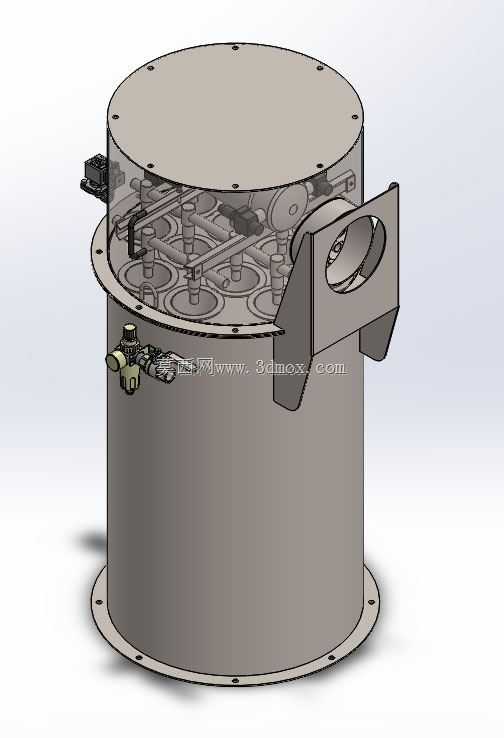

这款立式过滤装置主要面向工业流体输送场景的杂质拦截需求，常见应用于化工流体输送管路、循环水净化系统、液压油回油过滤、轻工生产料液预处理等工况，核心作用是滤除流体介质中混杂的固体颗粒、絮状杂质，保障下游管路、泵阀、精密生产设备的运行安全，避免杂质磨损密封件、堵塞节流口或是污染生产原料。从结构设计来看，整体采用立式圆柱罐体布局，底部设置带螺栓孔的圆形安装法兰，可直接通过螺栓固定在混凝土基座或是钢架平台上，安装时需预留罐体侧面管路接口的操作空间，以及顶部端盖拆卸更换滤芯的垂直作业空间，罐体侧面设置大口径侧向进出料接口，采用法兰对接形式，可直接与工业管路快速连接，接口旁预留了小型仪表安装位，可加装压差表、排污阀等附件，实时监测滤芯堵塞状态，方便运维人员及时安排维护作业。罐体上部采用快开式法兰端盖设计，通过周向均布的螺栓实现密封锁紧，拆开上端盖即可直接更换内部的多组滤芯组件，无需拆解整体管路连接，大幅降低日常维护的工作量；内部采用多滤芯并联排布结构，相比单滤芯设计在相同罐体直径下可大幅提升有效过滤面积，在保证过滤精度的同时降低流体通过的阻力，减少输送系统的压损，提升整体通流能力。设计过程中充分考虑了工业场景的运维便利性，罐体侧面的接口设置了加强支撑结构，避免管路振动长期作用导致接口焊缝开裂，内部设置滤芯定位支架，每支滤芯都有独立的定位卡槽，更换滤芯时可快速对位安装，避免安装错位导致的旁通漏滤问题；罐体下部预留的排污接口可在设备停机时快速排出罐体内积存的杂质与残留介质，无需完全拆解罐体即可完成排污作业。整体结构兼顾了结构强度、通流效率与运维便捷性，密封结构可适配带压输送工况，能满足多数工业常压、低压流体输送系统的过滤需求，立式布局也有效减少了设备的占地面积，适合在厂房空间有限的管路改造项目中部署安装。
