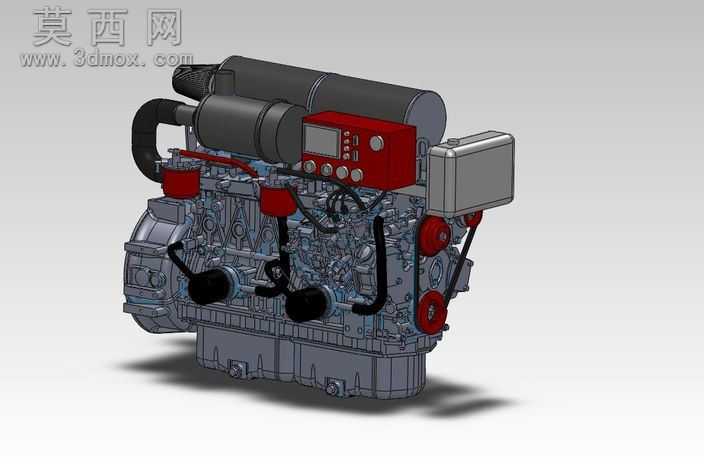

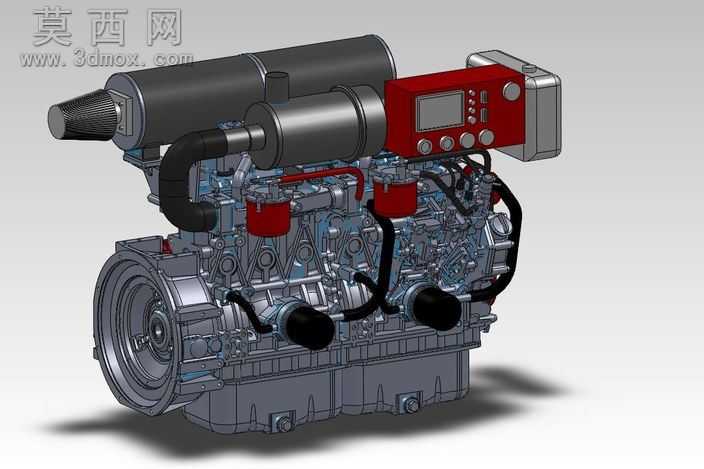

六缸柴油发动机完整结构三维模型

本模型为六缸柴油发动机完整装配三维设计成果，建模过程严格遵循直列六缸柴油机的真实工程结构逻辑，在三维建模环境中完成了全零部件的参数化搭建，从缸体基础构件到外围附属系统均做了精细化还原。建模阶段首先完成了气缸体、曲轴箱等核心基体的结构绘制，精准还原了六缸直列排布的缸孔布局、曲轴安装位、凸轮轴传动腔的内部结构，对缸体表面的加强筋、安装凸台、油道水道预留接口都做了符合工程实际的特征刻画，保证基体结构的尺寸比例与真实柴油机完全匹配。针对曲柄连杆机构，模型逐一搭建了曲轴、连杆、活塞、活塞环、活塞销等运动构件，还原了各部件的装配配合关系，曲轴的平衡块构型、连杆的轴瓦安装位、活塞的燃烧室凹坑结构都做了细节呈现，可清晰展示动力输出的运动传递路径。配气机构部分完整还原了气门组件、凸轮轴、正时传动结构的布局，清晰呈现进排气门的排布位置与正时驱动的连接逻辑。外围附属系统的建模同样细致，进气系统的空滤总成、进气歧管，排气系统的排气歧管、消音器总成，燃油供给系统的高压油泵、喷油管路、燃油滤清器，冷却润滑系统的管路接口、机油冷却组件，以及电控单元模块、启动电机、发电机等附属部件都完整呈现，不同功能的管路按照真实走向做了路径绘制，线束布局也做了合理还原。材质与渲染阶段，针对不同部件的真实材质做了区分设置：缸体、缸盖等铸铁构件赋予了哑光铸铁质感，曲轴、连杆等运动部件做了金属钢材的材质表现，进气管路、消音器外壳等部件赋予了对应金属或防护涂层材质，电控模块外壳做了工程塑料的质感表现，红色涂装的功能部件、橡胶材质的管路接头也都匹配了对应的材质属性，渲染后整体视觉效果层次分明，可清晰区分不同系统的构件。整个模型装配关系完整，无缺失构件，无干涉错误，既可以用于柴油机结构原理的教学演示，也可为动力总成的配套设计、改装方案验证提供三维参考，帮助设计人员直观理解六缸柴油机的整体布局与各系统的协同逻辑，也可作为相关动力设备选型、结构科普的可视化展示素材。
