组合式带圆柱腔体机械支撑练习构件

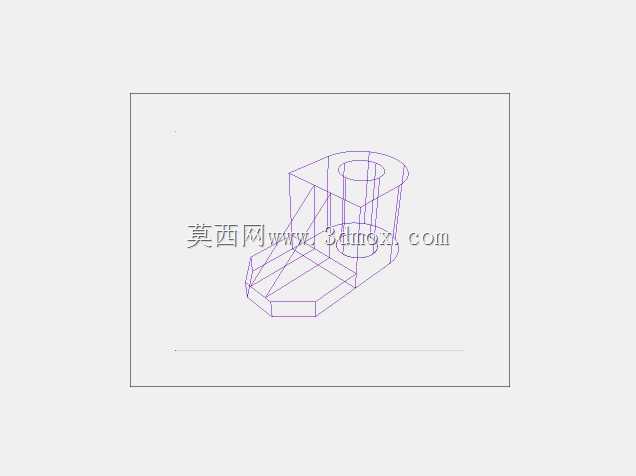

该构件是面向机械制图实操训练设计的组合式支撑类练习件，整体采用多面体基座搭配上部半开放圆柱腔体的复合结构，可用于机械识图、三维建模入门阶段的实操训练场景，帮助初学者建立空间形体投影的认知逻辑，掌握从二维视图到三维实体的转换思路。从实际应用场景来看，这类组合结构的设计逻辑广泛存在于通用机械的小型支撑座、工装定位块类零部件中，下部的多面体基座承担整体承载与安装固定功能，上部的圆柱腔体可用于容纳轴类、杆类零件，实现相邻部件的定位与衔接，侧边的斜向支撑结构则用于强化基座与上部腔体的连接强度，避免受力时出现结构变形。在产品功能特性层面，该构件融合了平面切削、圆柱拉伸、斜向加强筋三类典型机械结构特征，下部基座采用规整的多边形轮廓，预留了平整的安装贴合面，可满足平面定位安装的边界要求，安装时贴合面可与设备安装基面完全贴合，保证固定后的稳定性；上部的同轴圆柱腔体设置了贯通的内孔结构，可适配对应直径的杆件穿设定位，腔体外侧的半开放挡边可对装入的零件起到侧向限位作用，避免零件出现径向窜动；侧边连接基座与腔体的斜向支撑采用等厚结构设计，在不额外增加过多整体重量的前提下，有效提升了结构的抗弯折性能，可承受上部腔体传递的径向与轴向载荷。在设计思路上，该构件遵循从下到上的实体建模逻辑，首先确定下部基座的轮廓尺寸与安装基准面，保证基座各边的垂直度与平面度符合机械加工的基础公差要求，之后在上部定位圆柱腔体的中心轴线，保证腔体轴线与基座安装面的垂直度满足装配要求，最后添加斜向支撑结构，通过布尔运算实现各部分结构的无缝连接，同时对各结构的衔接处做了过渡处理，避免出现应力集中的尖锐棱角。从外形尺寸与安装边界来看，该构件整体轮廓紧凑，下部基座的长宽尺寸控制在常规小型支撑件的适配范围内，安装时不需要占用过大的设备安装空间，上部腔体的高度与内孔直径匹配常规小型轴类零件的尺寸规格，斜向支撑的外伸尺寸未超出基座的轮廓边界，不会对周边相邻零部件的安装造成干涉，整体结构的尺寸比例符合机械设计中支撑类零件的常规设计规范，既适合作为建模练习的典型案例，也可作为同类小型支撑零部件设计的参考原型。
