卧式管壳式换热压力容器结构设计

项目分类:3D模型 发布时间:2021-08-05 ID:222453
  • 卧式管壳式换热压力容器结构设计
  • 卧式管壳式换热压力容器结构设计
  • 卧式管壳式换热压力容器结构设计
  • 卧式管壳式换热压力容器结构设计
  • 卧式管壳式换热压力容器结构设计
  • 卧式管壳式换热压力容器结构设计
  • 卧式管壳式换热压力容器结构设计
  • 卧式管壳式换热压力容器结构设计
  • 卧式管壳式换热压力容器结构设计
  • 卧式管壳式换热压力容器结构设计
  • 卧式管壳式换热压力容器结构设计

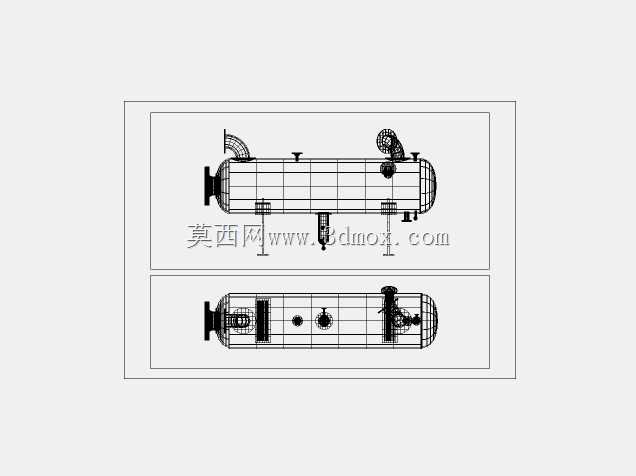

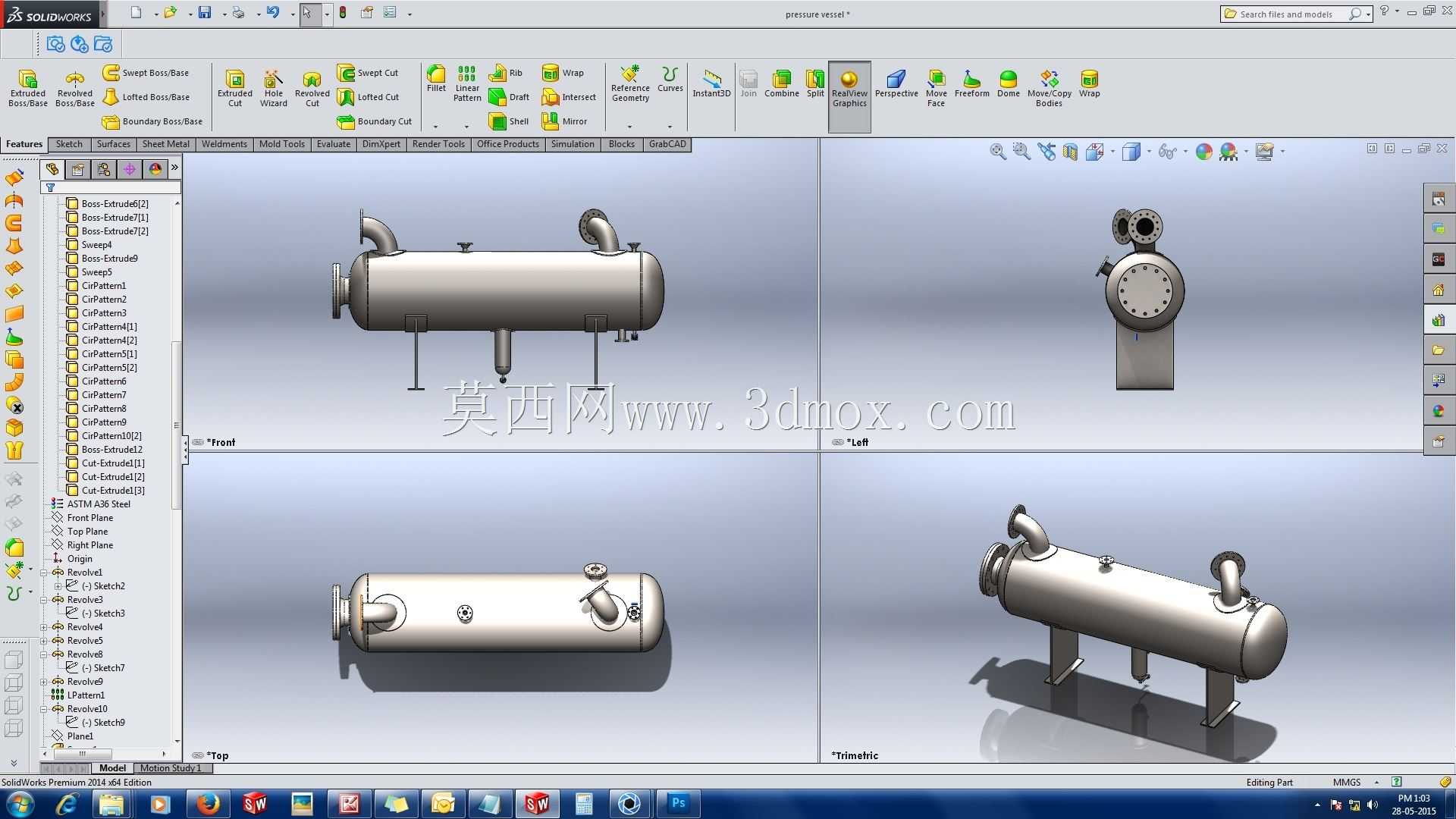

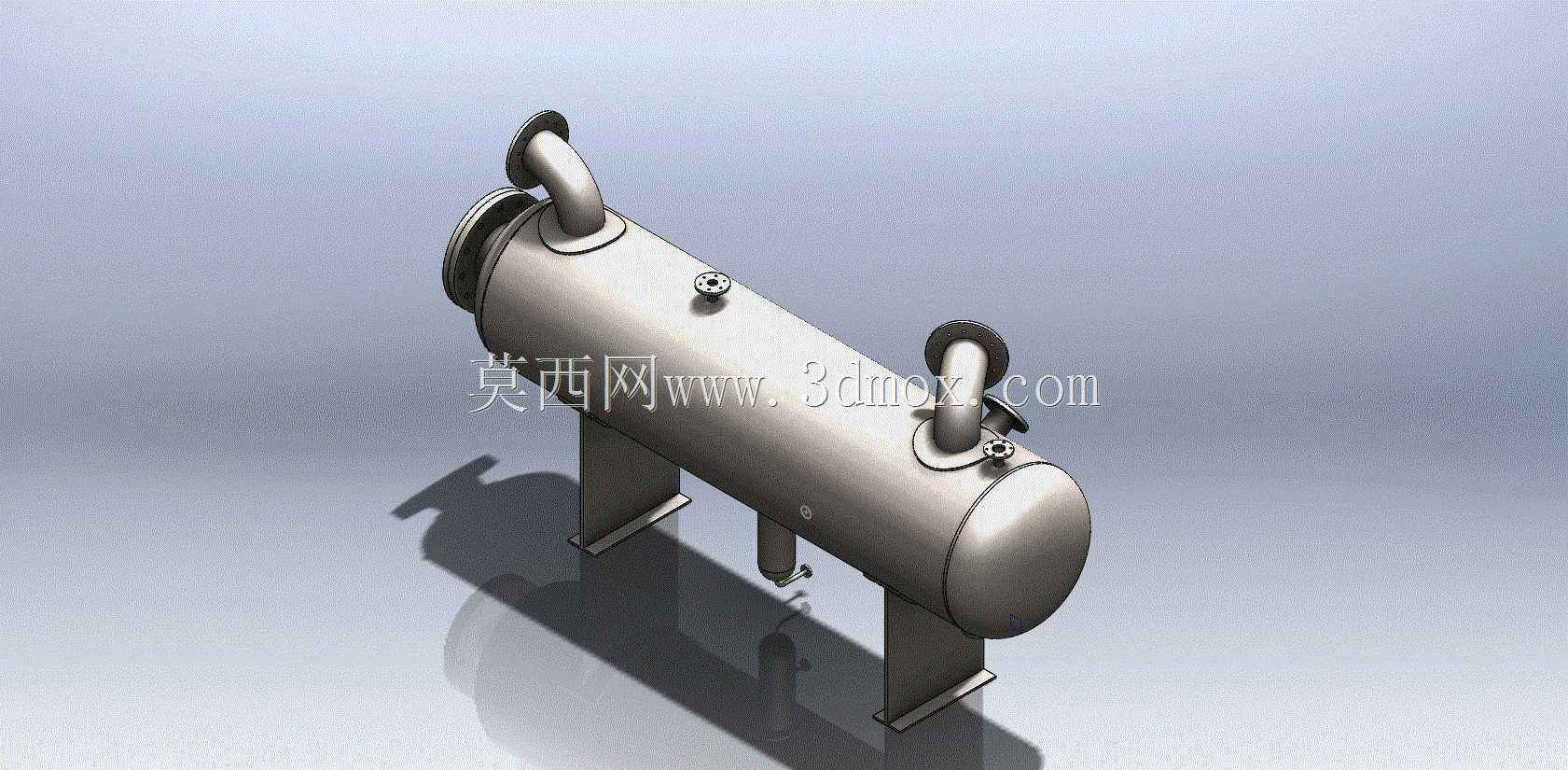

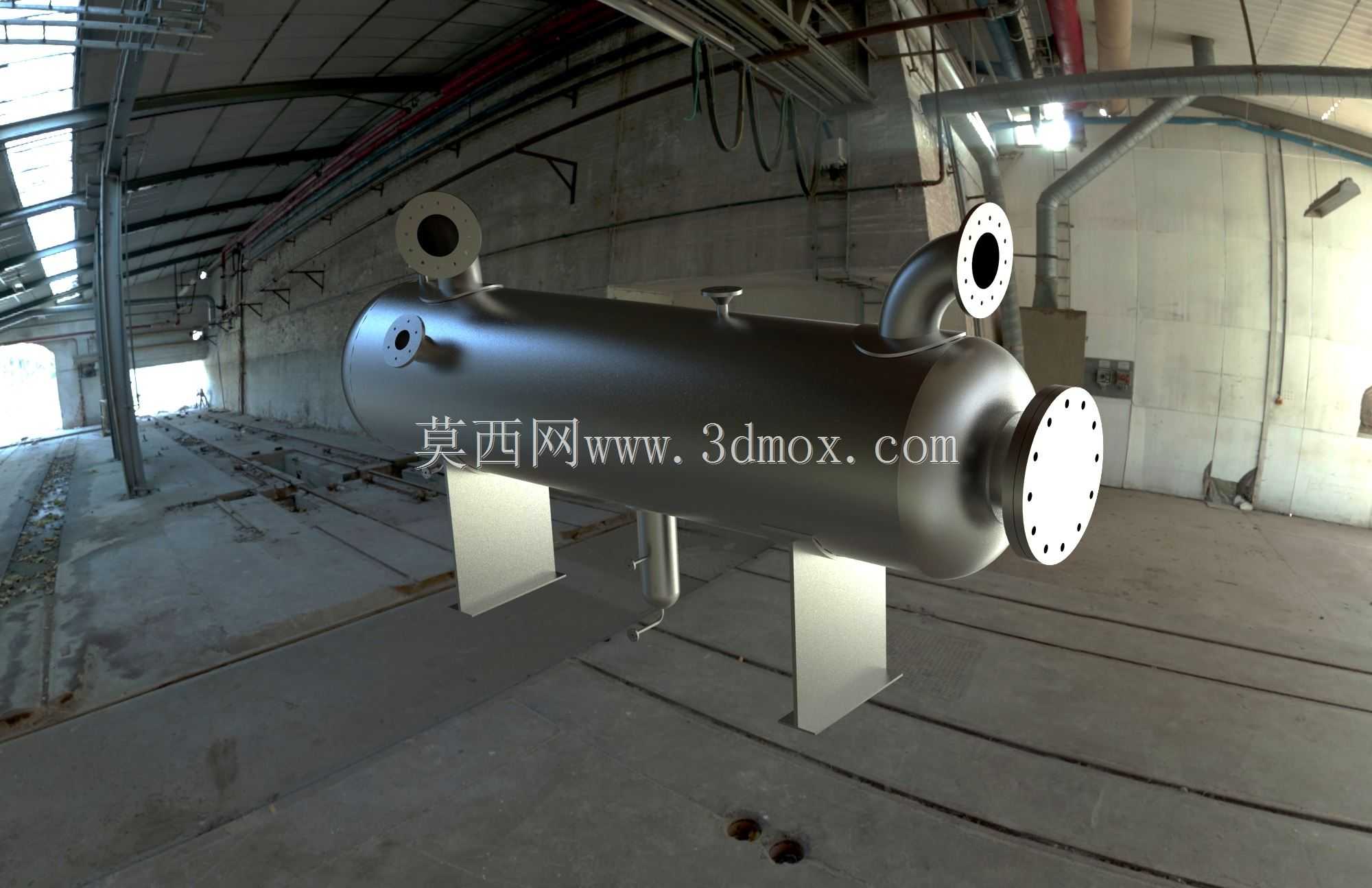

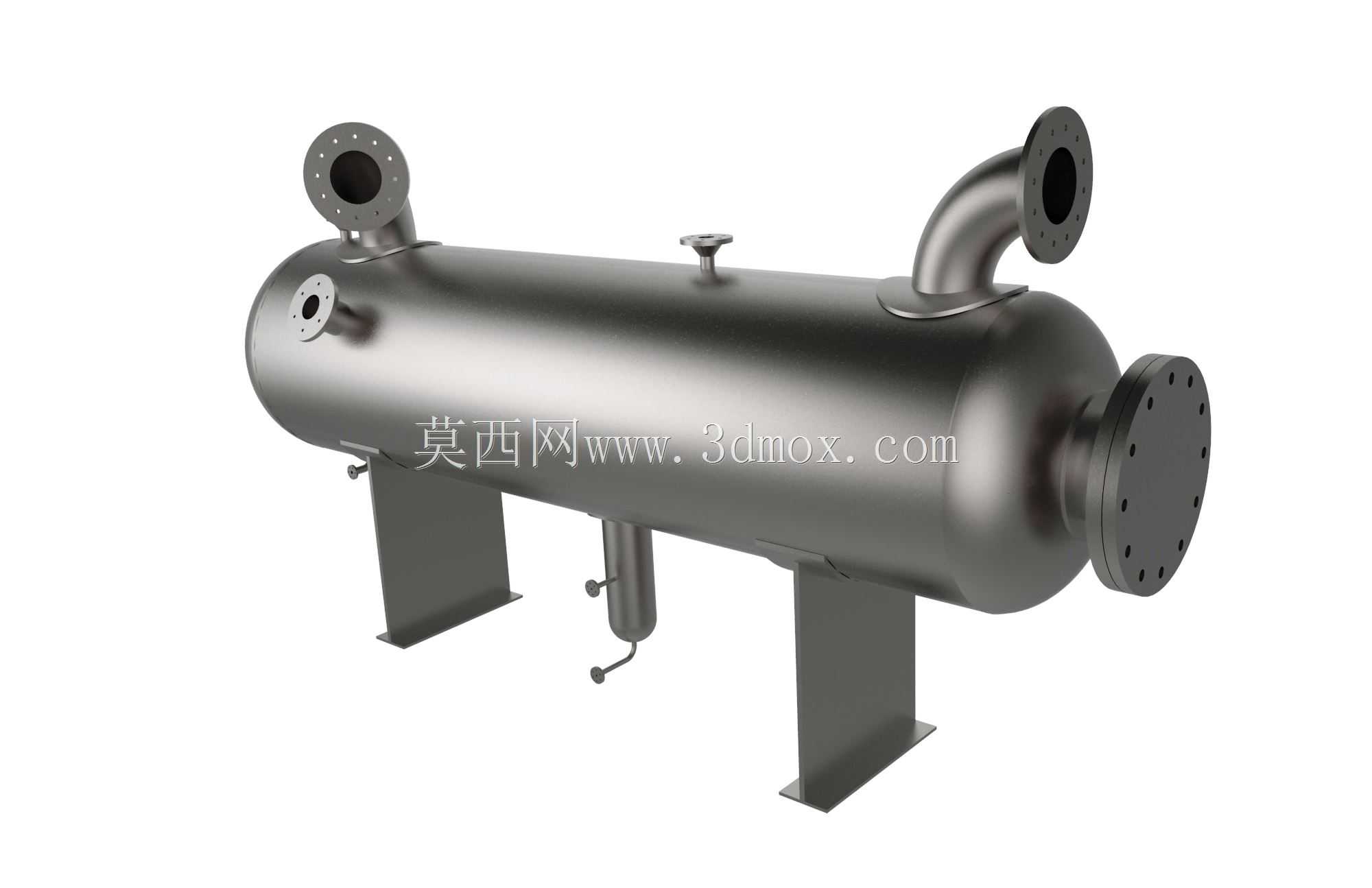

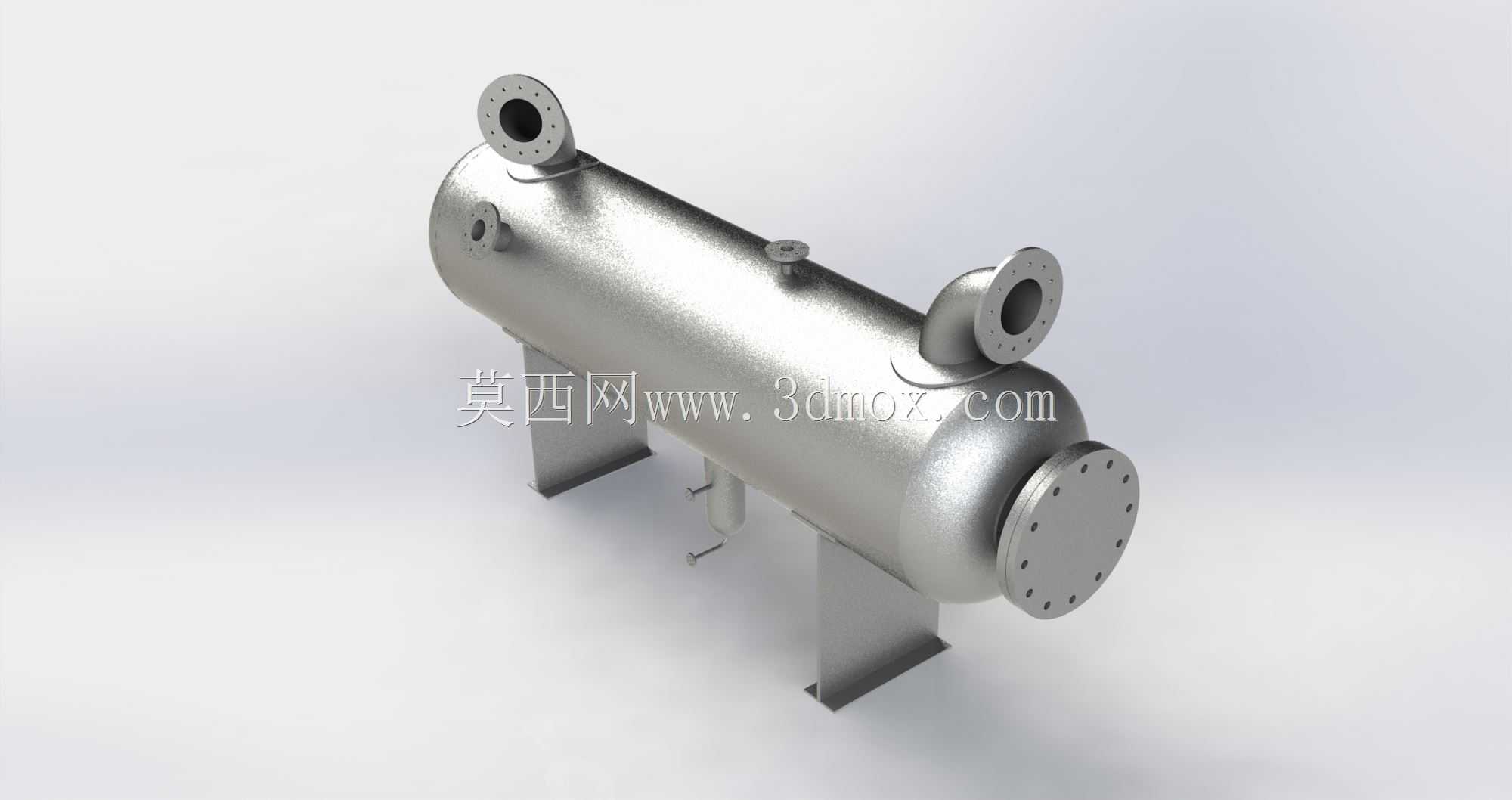

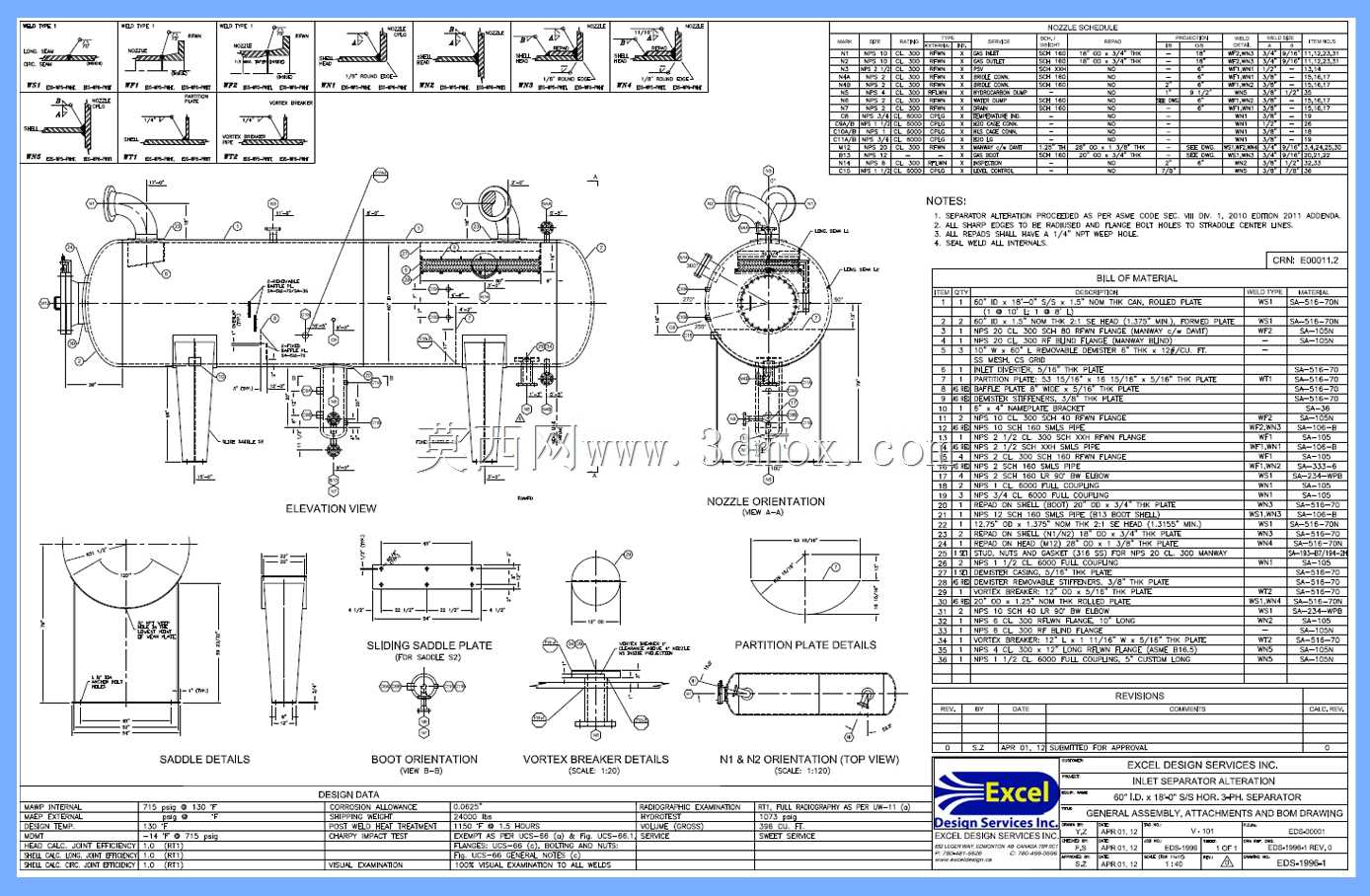

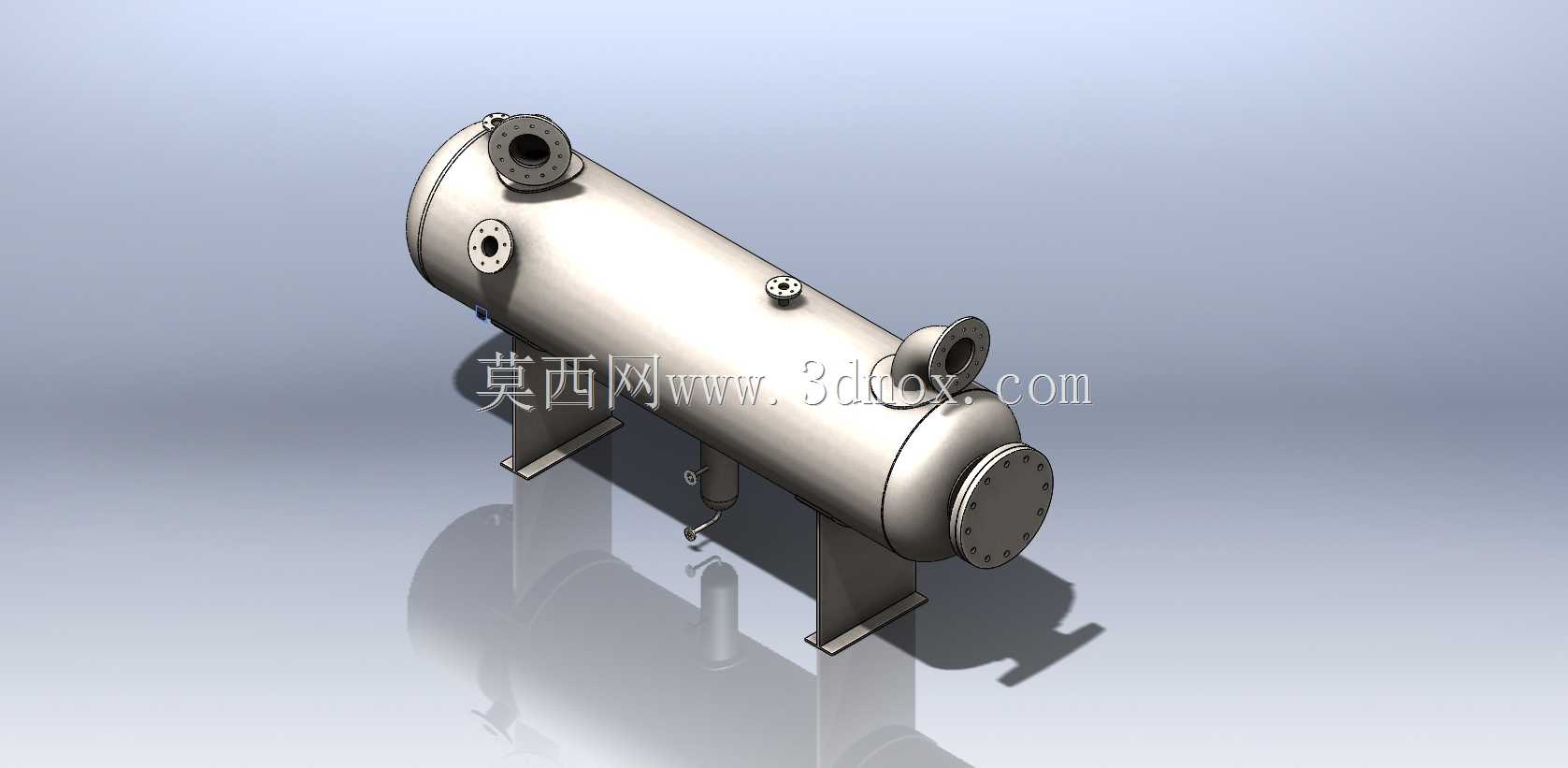

该卧式承压换热容器广泛应用于石油炼化、化工生产、集中供热、食品制药等工业场景中,作为热量传递的核心承压设备,可实现不同温度流体介质之间的热量交换,既可以完成工艺介质的加热、冷却、冷凝、蒸发等工序需求,也可用于工业余热回收环节,将生产过程中产生的废热转换为可利用的热能,降低生产过程的能源损耗。设备主体采用卧式圆柱形筒体搭配两端标准椭圆形封头的结构形式,这种结构设计能够均匀分散内部承压时的壁面应力,避免应力集中带来的结构失效风险,相比立式结构拥有更低的安装重心,运行过程中稳定性更强,适配大流量介质的连续换热工况。筒体侧面设置多组不同管径的工艺接管,分别对应冷热介质的进出通道,顶部的小口径接管可作为排气、安全阀安装或者压力检测接口使用,底部的小口径接管则用于排污、排空设备内部残留介质,避免长期运行过程中杂质沉积影响换热效率与设备使用寿命。设备底部采用两个对称布置的鞍式支座作为支撑结构,其中一侧支座设置为固定端,另一侧设计为滑动导向结构,能够适配设备运行过程中因温度变化产生的热胀冷缩形变,避免热应力累积对筒体、接管焊缝造成拉扯损伤。设计过程中充分考虑了现场安装的边界条件,鞍座的地脚螺栓孔间距、筒体中心安装高度都匹配常规工业厂房的设备安装基础标准,接管的伸出长度、法兰端面位置预留了足够的管道连接操作空间,不需要额外调整安装基础即可完成与现场工艺管道的对接。筒体内部可根据换热需求适配不同形式的换热管束,折流板的间距经过优化设计,既可以提升管程、壳程介质的湍流程度强化换热效率,也能控制介质流动阻力在合理区间,降低配套输送泵的运行功耗。设备外表面可根据使用场景需求增加保温层结构,减少换热过程中的热量散失,所有接管与筒体的连接位置都做了圆弧过渡处理,降低焊接应力的同时也减少了介质流动的局部阻力。
