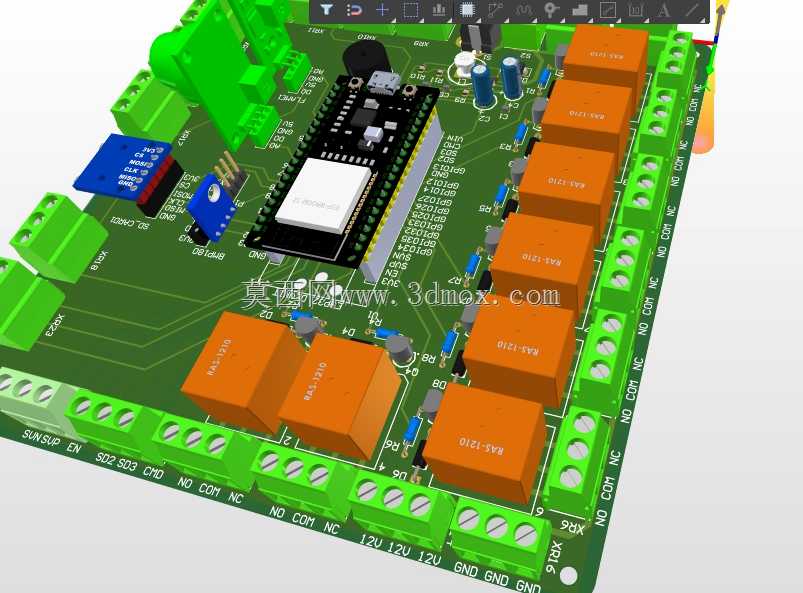

ESP32八通道继电器工业控制电路板

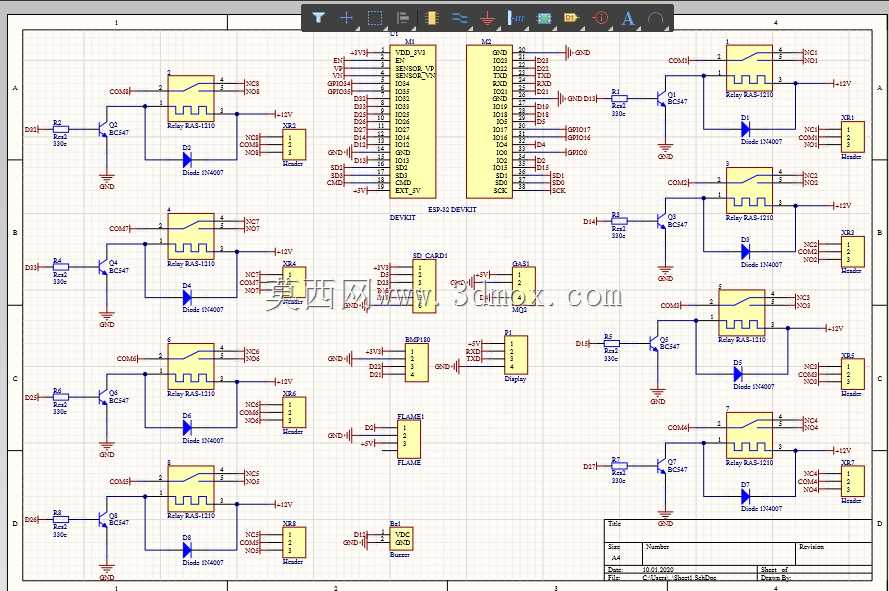

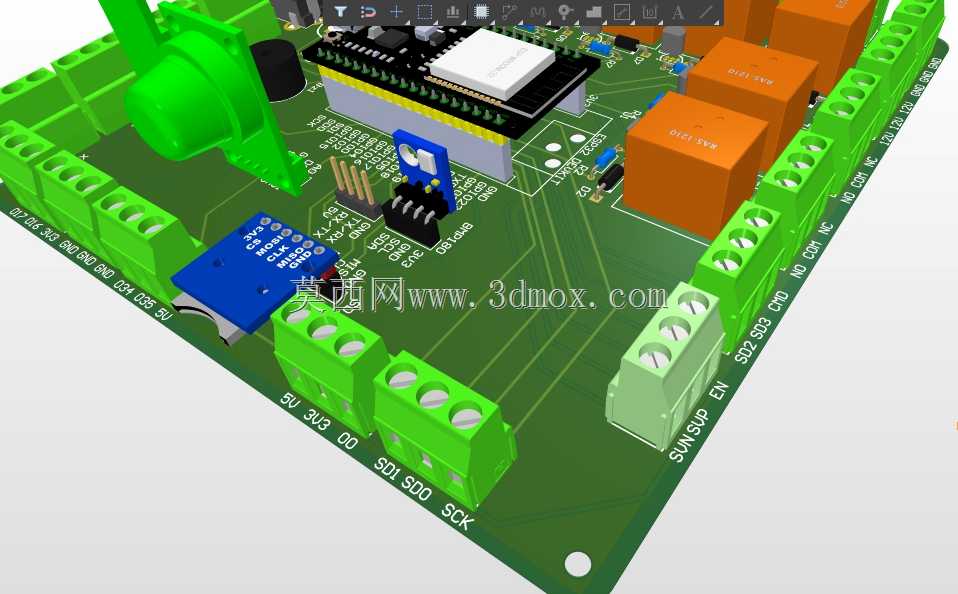

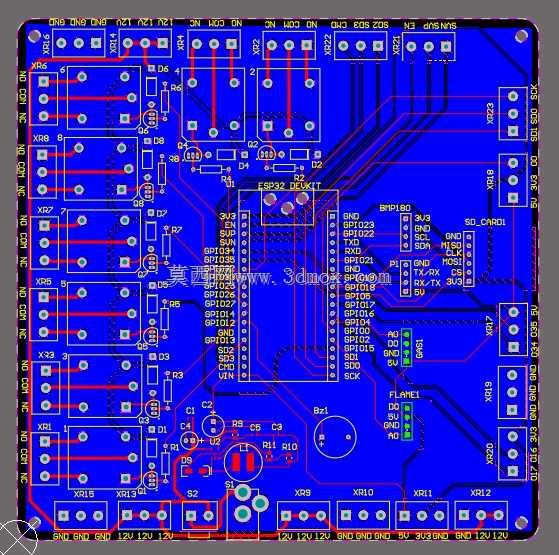

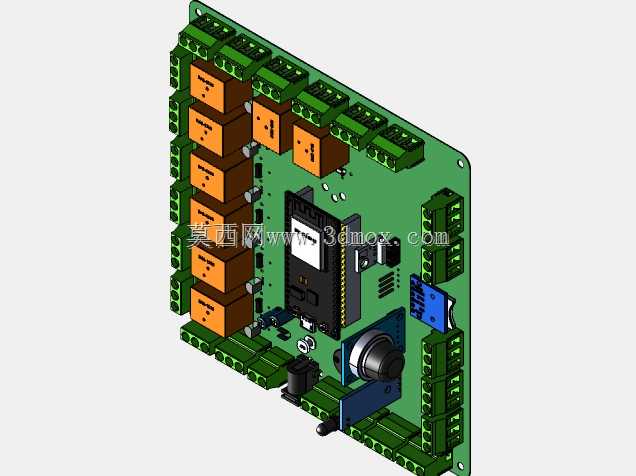

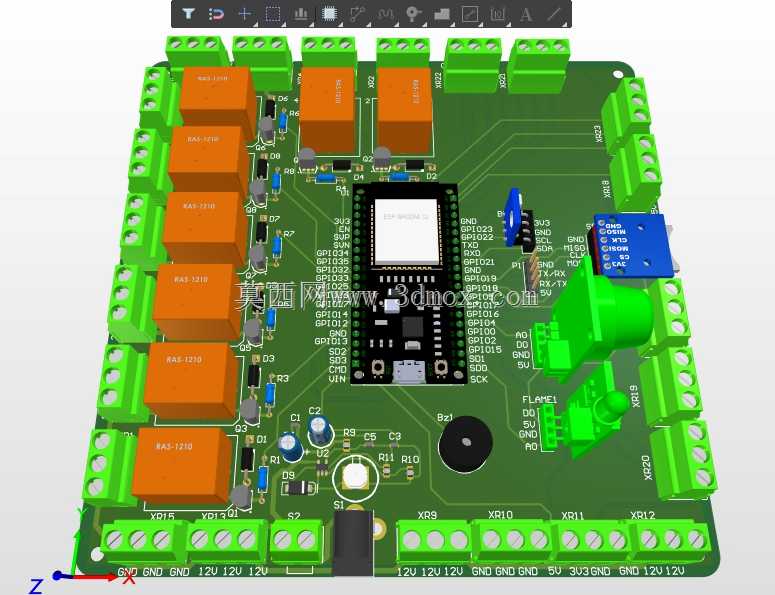

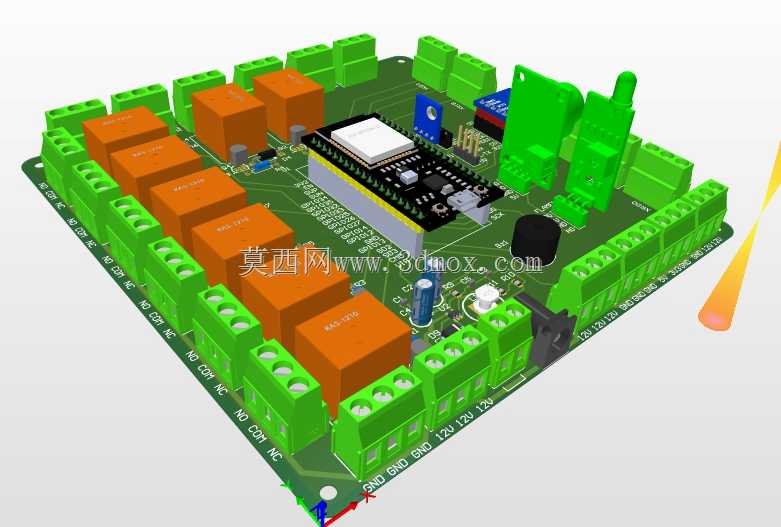

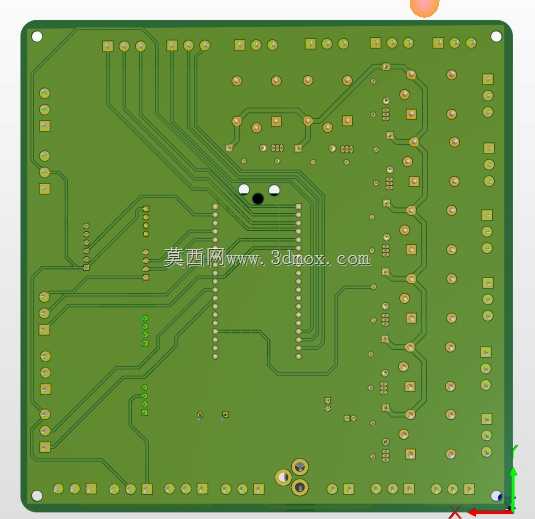

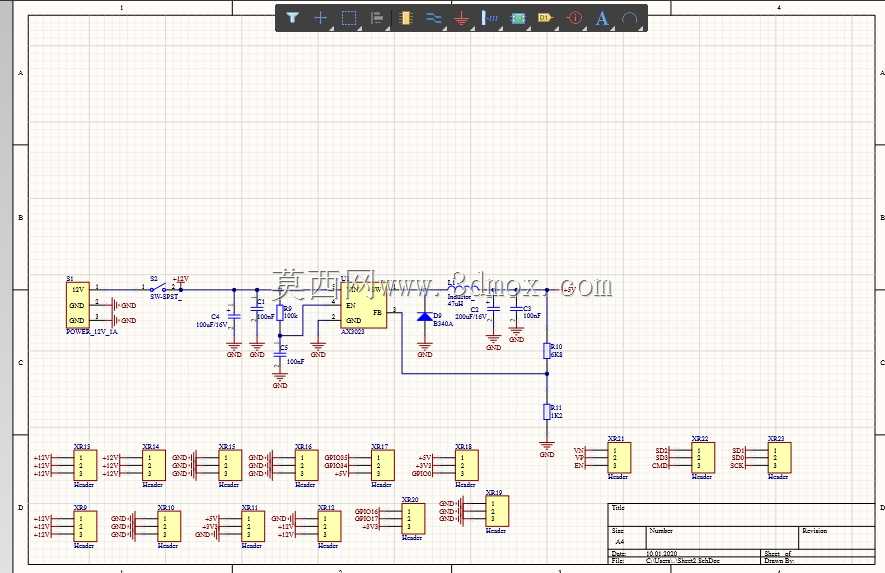

这款控制板以ESP32模组为核心控制单元，板载八路橙壳继电器输出回路，可直接驱动中小功率交流或直流负载，适配工业现场分布式IO控制、小型设备逻辑联动、智能家居中控节点、农业大棚环境调控等多类场景，能通过WiFi或蓝牙实现无线指令下发与状态回传，无需额外布设复杂通讯线缆。设计阶段优先考虑现场安装与接线的便利性，板体四周排布多组绿色螺钉式接线端子，分别对应电源输入、继电器常开常闭触点、扩展IO接口，端子间距符合安规爬电距离要求，强电与弱电走线区域做了物理分隔，避免高压串入损坏核心控制模组。核心ESP32模组采用板载直插布局，预留了固件烧录触点与天线净空区域，保障无线通讯信号稳定；板上集成蓝色拨码开关可快速切换地址或工作模式，绿色电源端子旁设置防反接保护二极管与滤波电容，降低工业现场电源波动带来的误触发风险；蜂鸣器布置在板体中部偏下位置，可实现本地故障报警、动作提示功能，无需外接声光器件。安装边界上，板体四角预留标准固定孔位，可直接通过铜柱固定在标准DIN导轨安装盒内或设备电控腔室的安装平面上，整体板厚采用常规1.6mmFR4基材，元器件最高高度不超过18mm，适配多数通用工控外壳的内部安装空间，不会出现元器件顶壳的干涉问题。设计过程中针对继电器动作时的浪涌冲击，在每路继电器线圈两端都并联了续流二极管，同时在核心模组供电端增加了多级滤波电路，避免继电器吸合断开瞬间的电压尖峰导致主控复位；板上丝印清晰标注了每个端子的功能定义、触点额定参数，现场接线时无需反复查阅原理图，能大幅降低接线错误概率。八路继电器采用分组排布方式，每两路之间预留了足够的散热间隙，长时间带载工作时不会出现热量累积导致的触点氧化加速问题，板载的状态指示灯对应每路继电器的吸合状态，调试阶段可直观判断输出回路是否正常动作，无需额外挂接万用表检测。
