齿轮箱盖三坐标检测定位工装夹具

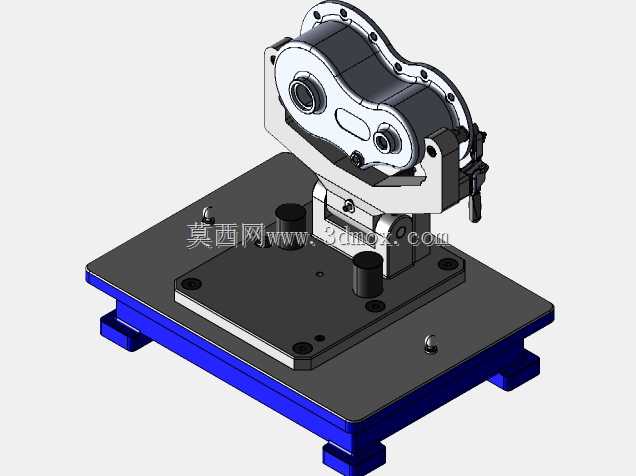

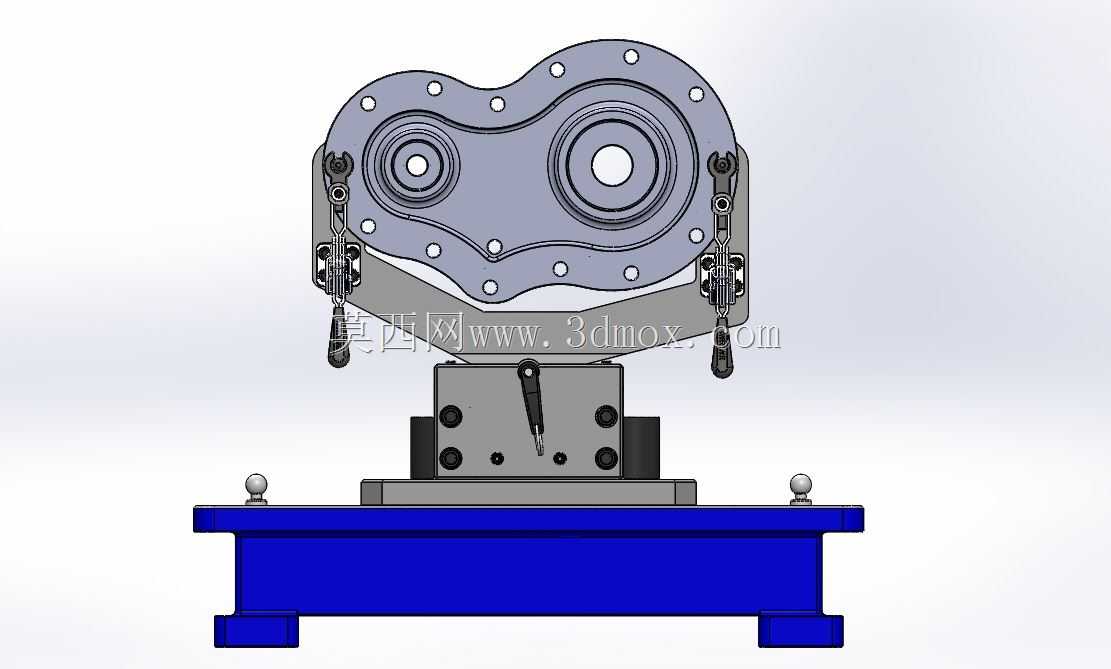

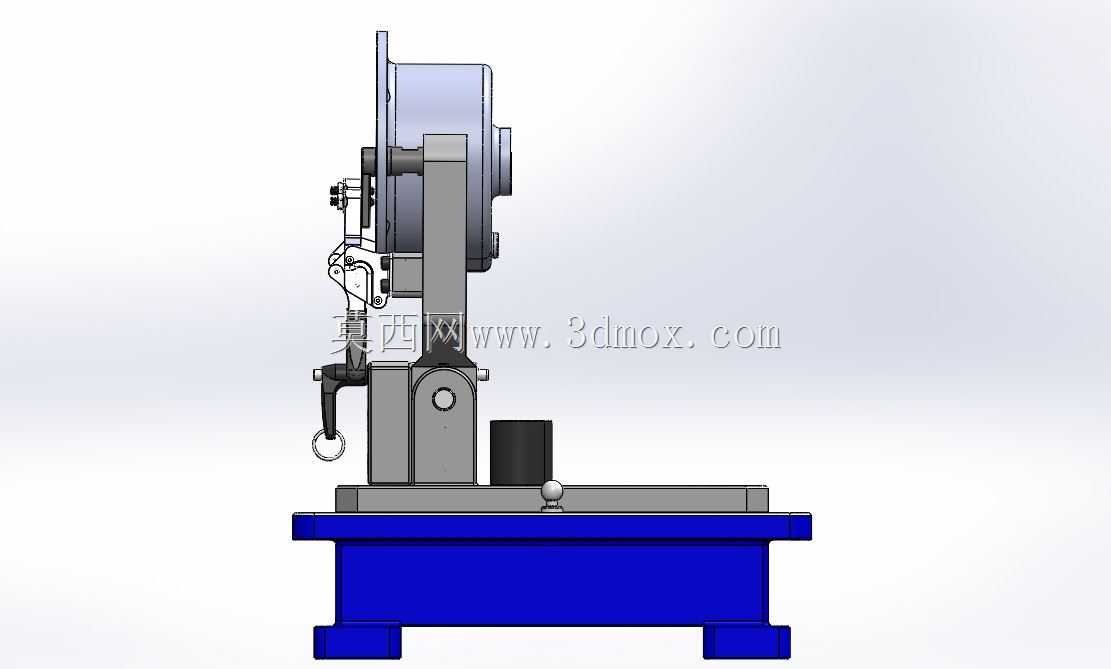

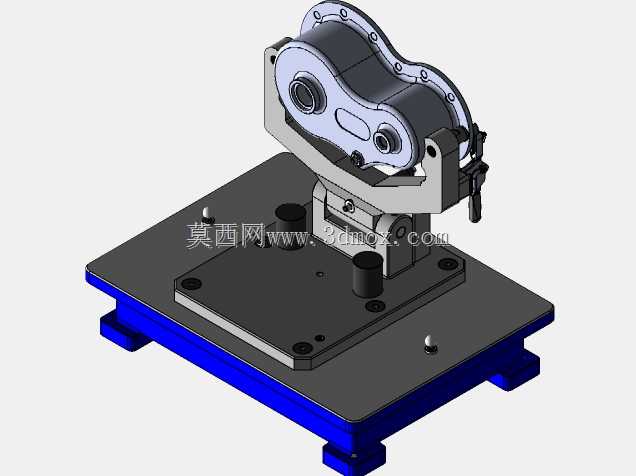

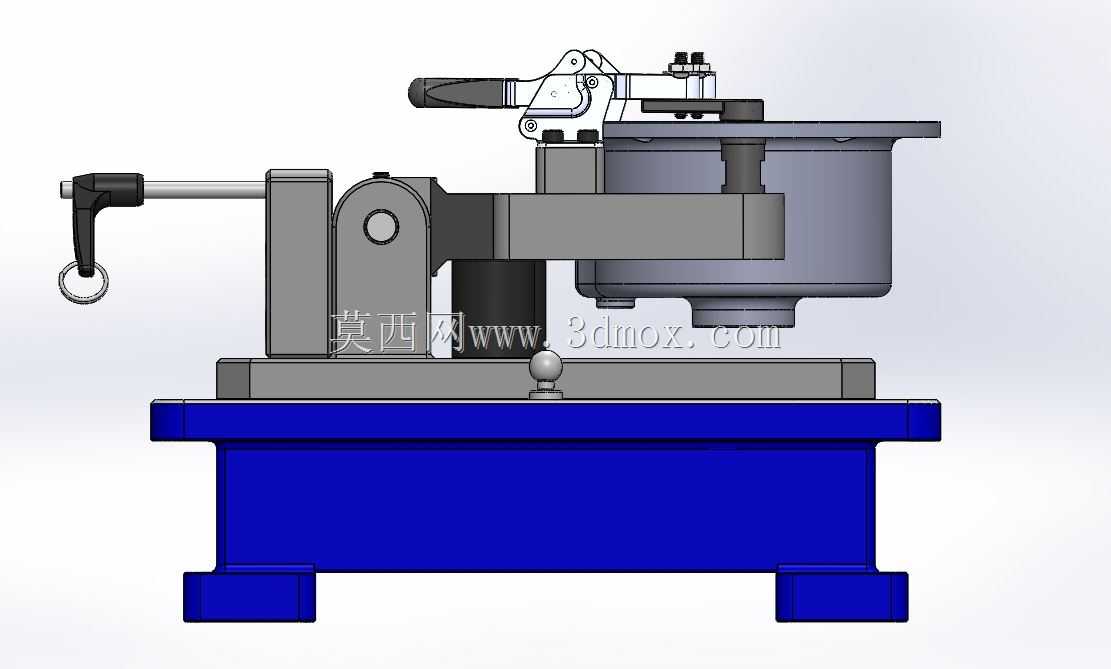

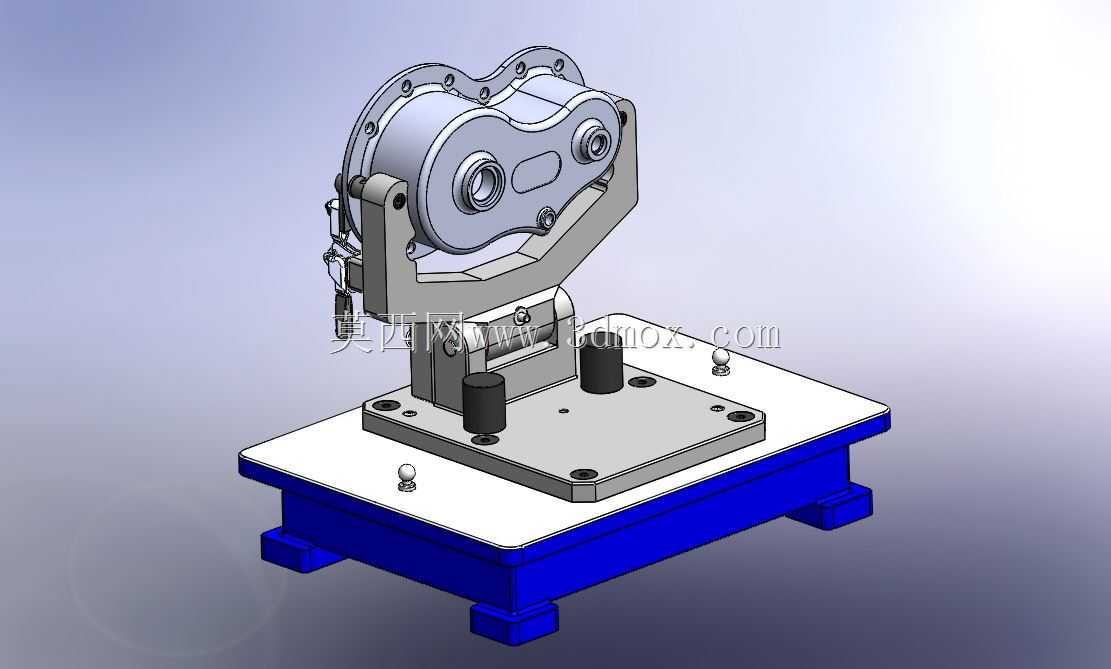

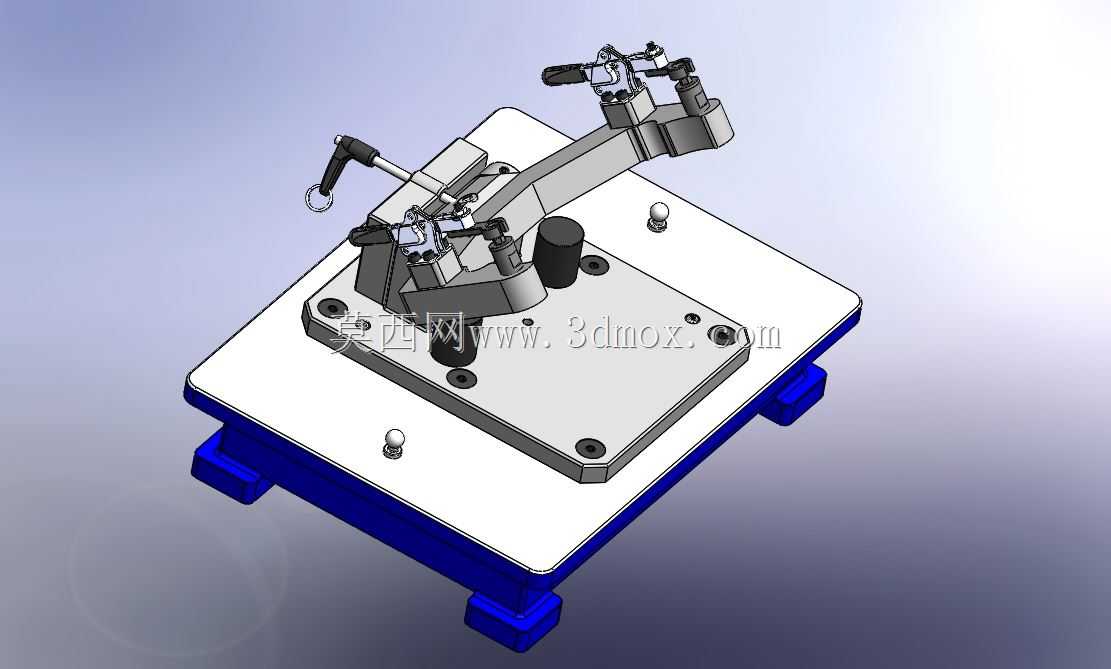

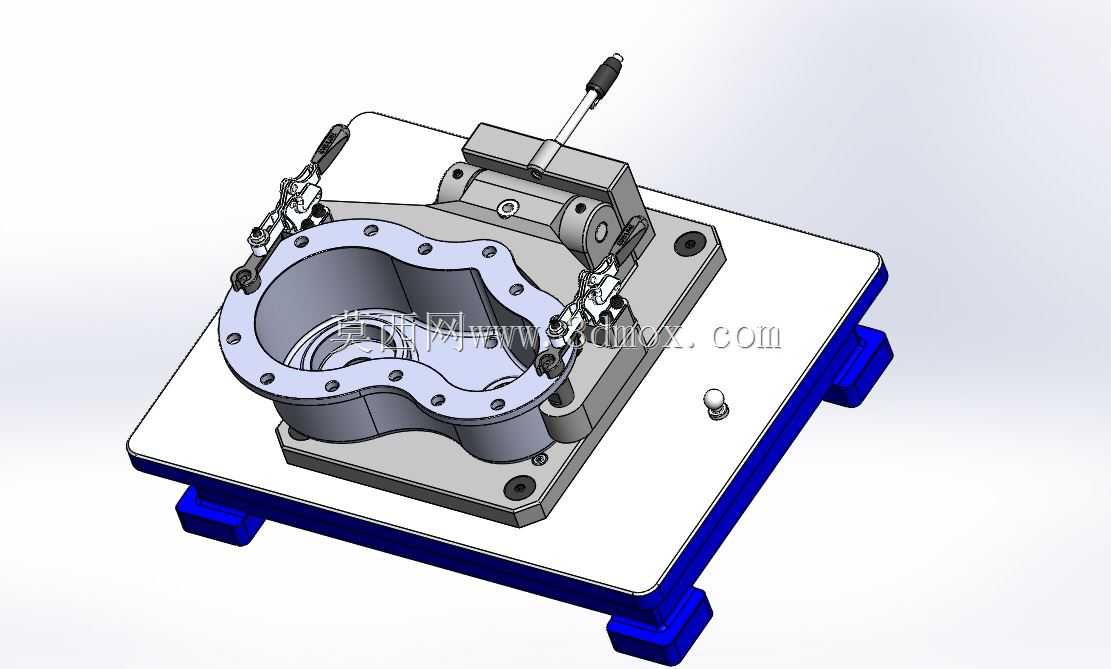

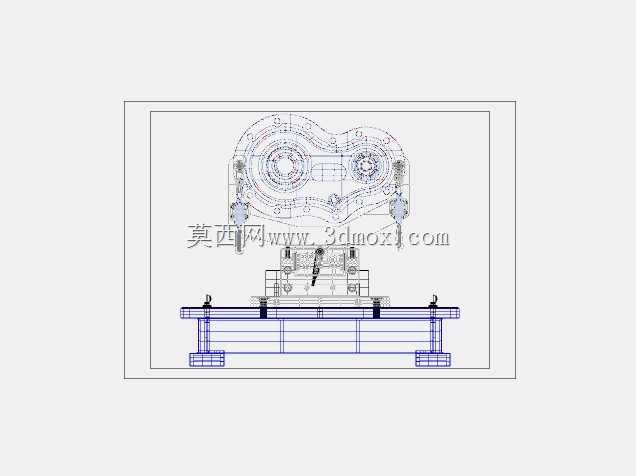

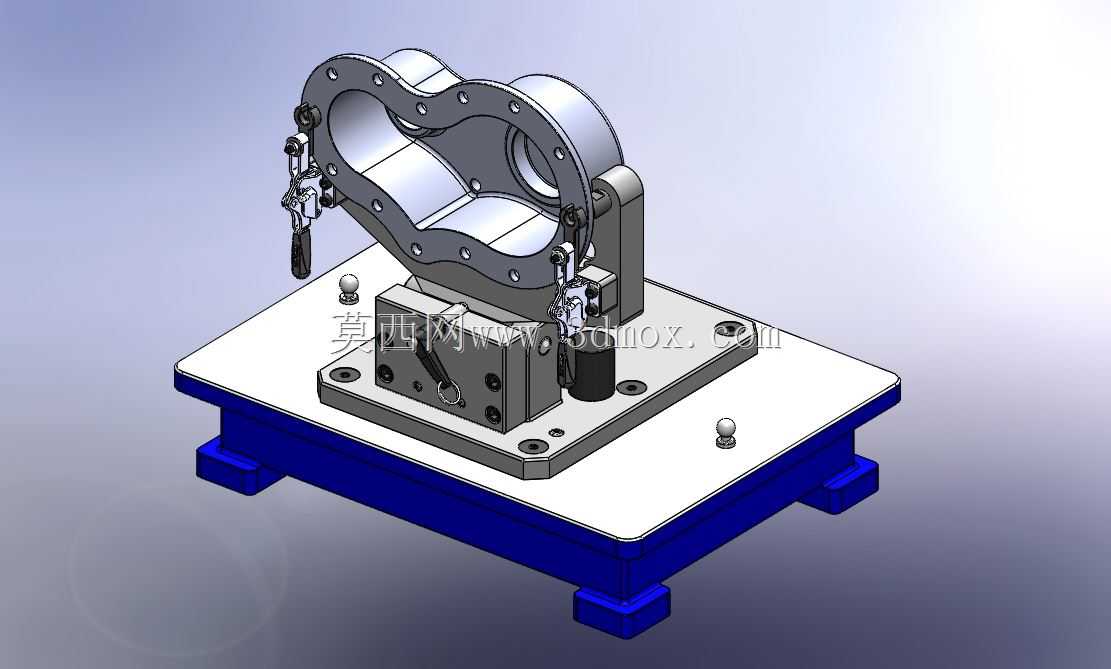

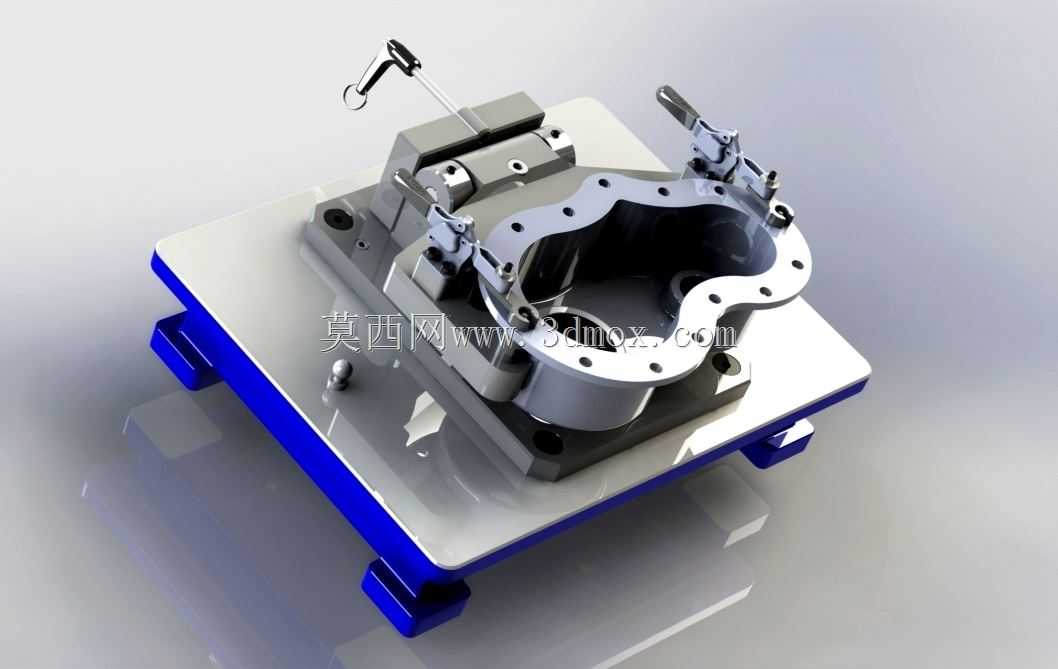

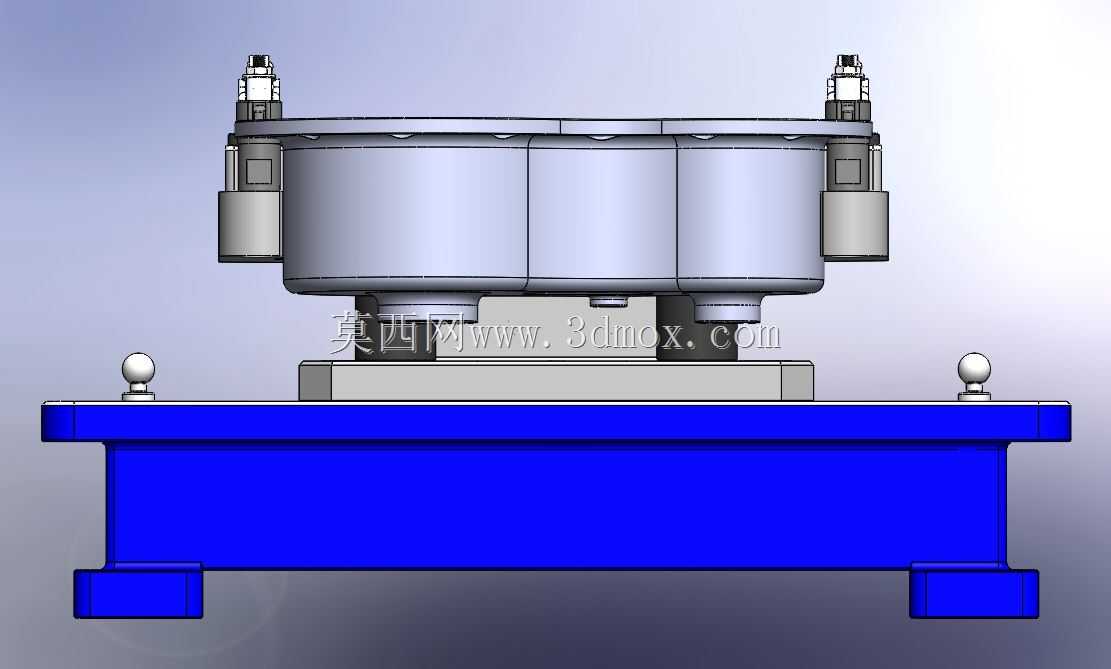

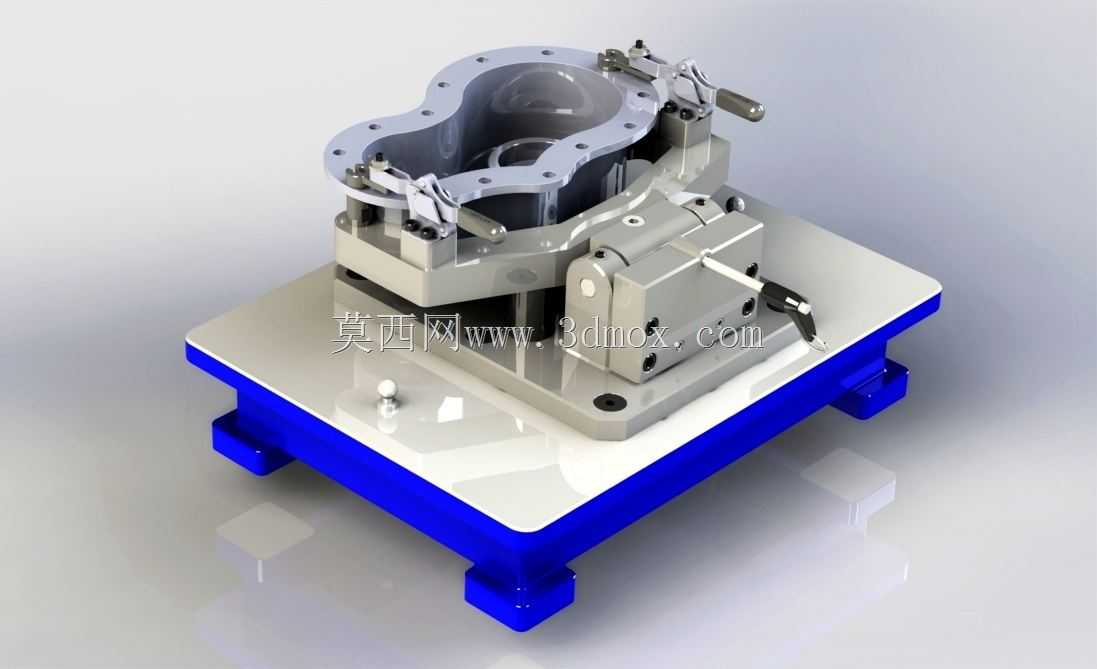

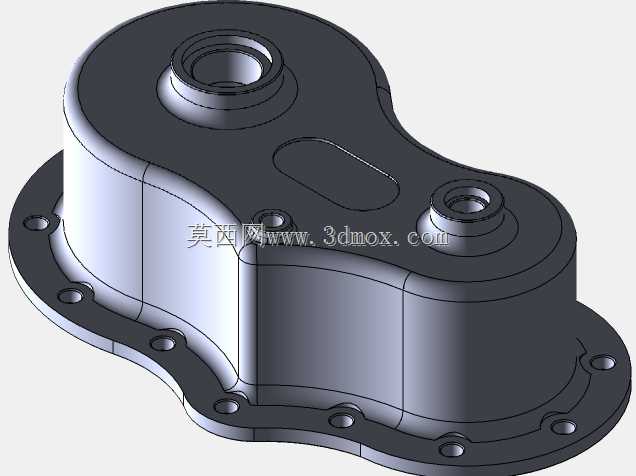

在精密零部件尺寸检测环节，三坐标测量机的检测精度很大程度依赖于工件装夹的稳定性与定位重复性，这套夹具正是为齿轮箱盖类异形轮廓零件的三坐标检测工序专门设计的定位装夹结构。整套夹具以带防滑减震脚垫的方形铸铁平台作为安装基座，平台底部的四个支撑脚做了等高研磨处理，放置在三坐标测量机工作台面时可保证基座平面与测量机基准面的平行度误差控制在微米级，避免装夹基准倾斜带来的系统性测量误差。基座上的定位结构完全匹配齿轮箱盖的铸造毛坯基准特征，其中一侧设置了固定式定位挡块，对应工件的两个工艺定位孔位置配置了可换式定位销，能在工件放置时快速完成初定位，限制工件沿X、Y轴的平动自由度以及绕Z轴的转动自由度，避免检测过程中工件出现窜动。考虑到齿轮箱盖属于薄壁异形件，装夹力过大容易导致零件变形影响测量数据准确性，夹具在工件周向均匀布置了三个卧式快速夹钳，夹钳的压头位置做了浮动式聚氨酯缓冲垫设计，压合点全部选在工件边缘带加强筋的刚性位置，既可以提供足够的压紧力抵消测量探针接触工件时产生的微小反力，又不会压伤工件表面或造成薄壁结构形变。夹钳的安装座采用长圆孔可调式设计，可根据同系列不同尺寸规格的齿轮箱盖调整压紧位置，适配一定范围内的产品换型需求。基座表面做了硬质氧化耐磨处理，长期使用不会因为工件反复放置摩擦出现基准面磨损，所有定位销与夹钳的安装孔都做了位置精度校准，保证每次装夹的定位重复精度满足三坐标检测的公差要求。整套夹具的整体外廓尺寸控制在三坐标测量机的有效测量行程范围内，不会超出设备的运动边界，装夹完成后工件的所有待检测面、孔位、轮廓都处于探针的可触达范围内，不存在测量死角，无需二次装夹即可完成齿轮箱盖全部形位公差与尺寸参数的检测作业，能大幅降低检测环节的装夹辅助时间，提升批量检测时的作业效率与数据一致性。
