工业设备可调支撑金属机架结构

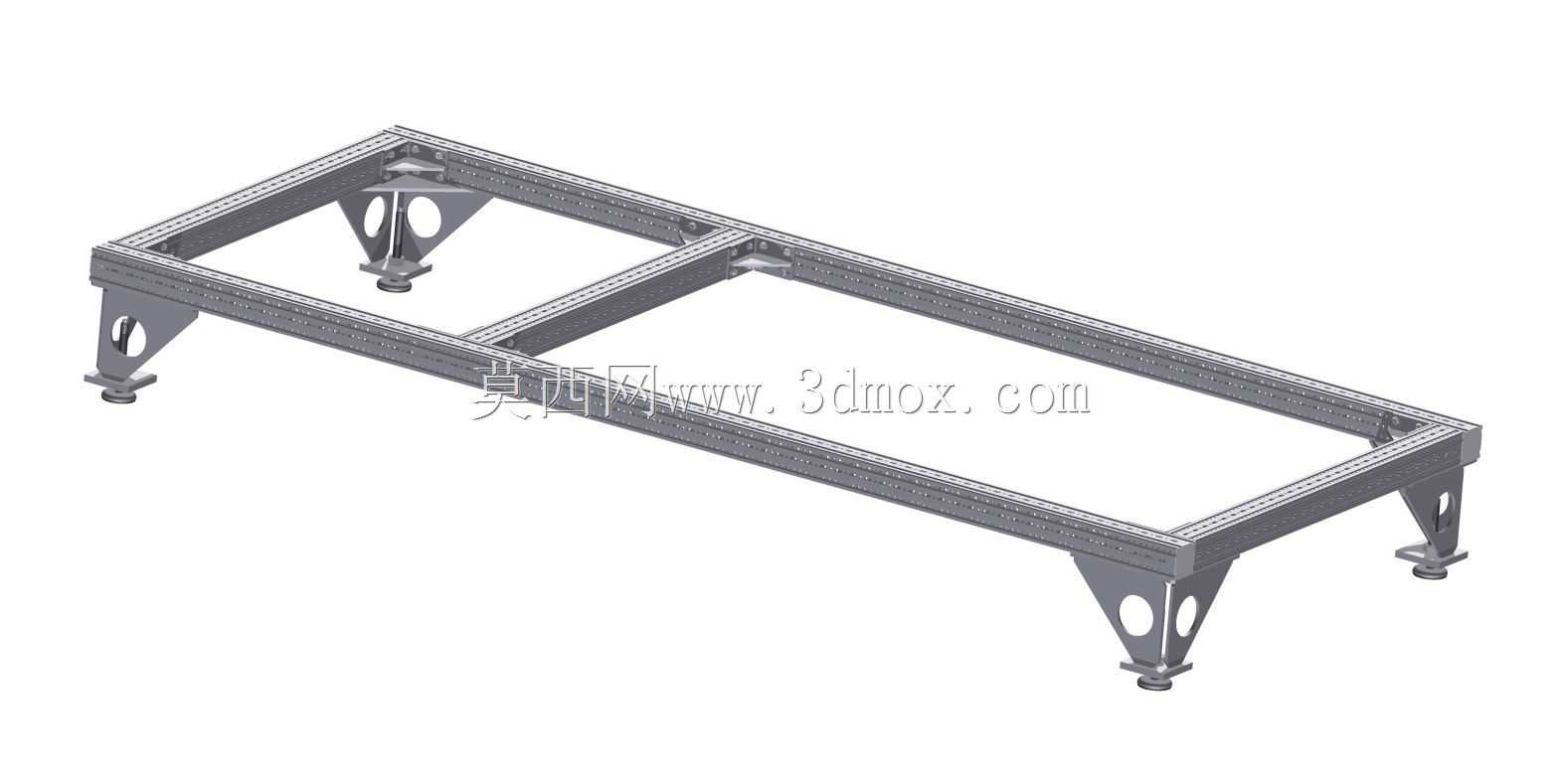

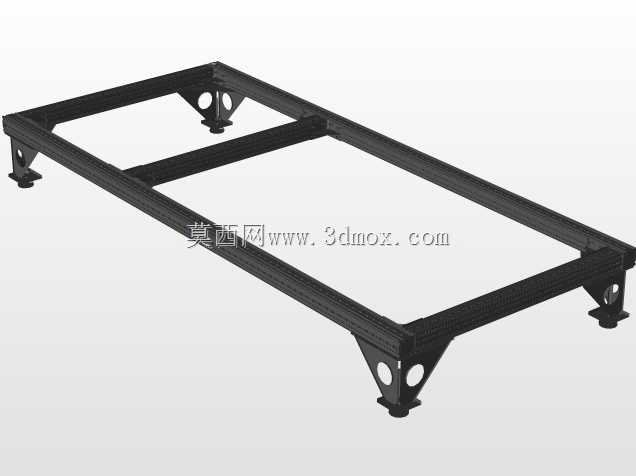

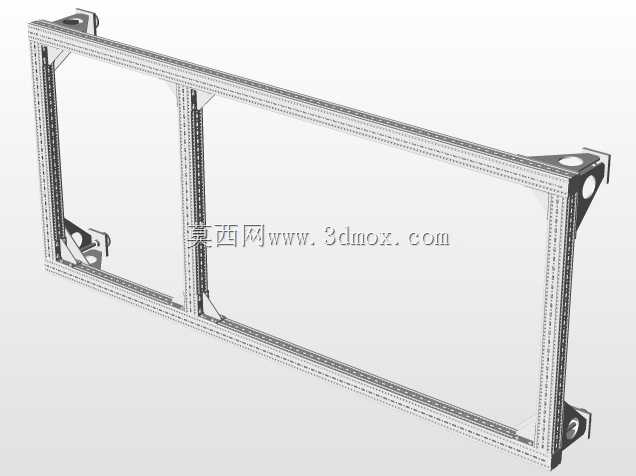

这类金属支撑机架多用于工业生产线上的检测设备、小型自动化加工单元或者实验测试工位的承载底座，日常工况下需要承托上方布置的功能模组、电气柜体或者工装治具，对整体框架的平面度、支撑稳定性有明确要求。从结构设计来看，整体采用矩形框型布局，框架主体通过型材拼接成型，拼接位置设置三角加强筋板，筋板上开设减重孔，在不降低结构刚性的前提下减少整体自重，同时方便现场吊装移位。四个角位配置的可调支撑脚，是这类机架的核心功能部件，支脚底部带防滑减震垫，螺杆部分可旋转调节高度，能适配车间地面不平整的安装场景，调整范围可覆盖常规地面3到15毫米的高度差，保证机架上表面安装的设备处于水平状态，避免因机架倾斜导致设备运行精度偏差、内部物料移位或者运动部件卡滞。框架的边框上预留了连续的安装槽位，上方搭载的设备不需要额外打孔，可通过T型螺栓直接在槽内任意位置固定，适配不同安装孔距的设备搭载需求，也方便后期调整设备安装位置、拓展加装附属配件。设计过程中首先核算了整体承载能力，根据常规搭载设备的重量上限，选定对应壁厚的型材规格，支脚的承重参数匹配框架整体负载，避免出现支脚过载变形的问题；框架中间设置的横向加强梁，将长向框体分隔为两个独立安装区域，可分别搭载不同功能的模块，减少长跨度框架的中部挠度，避免长期承重出现框架下凹变形。安装边界方面，整体框架的长宽尺寸适配常规工业设备的安装底座尺寸，支脚外伸尺寸经过校核，不会超出设备底座的投影范围，不会占用周边生产线的通行或者操作空间，支脚调节到最低高度时，框架底部距离地面留有足够间隙，方便日常清洁地面、布设穿线管线，也能避免地面水渍、杂物直接接触框架底部造成腐蚀。这类机架在实际使用中不需要现场焊接，所有部件通过紧固件拼接，运输时可拆成散件打包，到现场后快速组装，相比焊接式机架运输成本更低，组装精度也更容易保证，表面做防锈处理后，可适配多数常规工业车间的使用环境，不需要额外做表面防护。
