小型卧式动物饲料粉碎加工设备

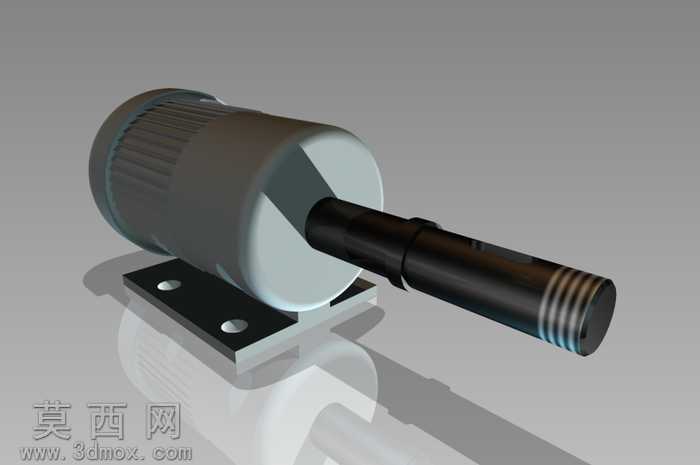

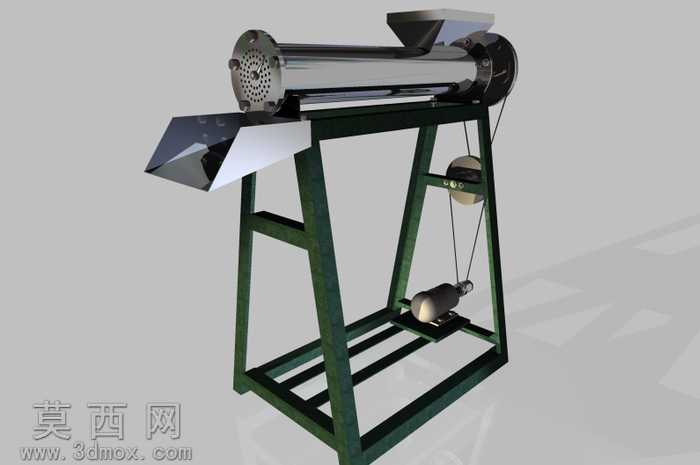

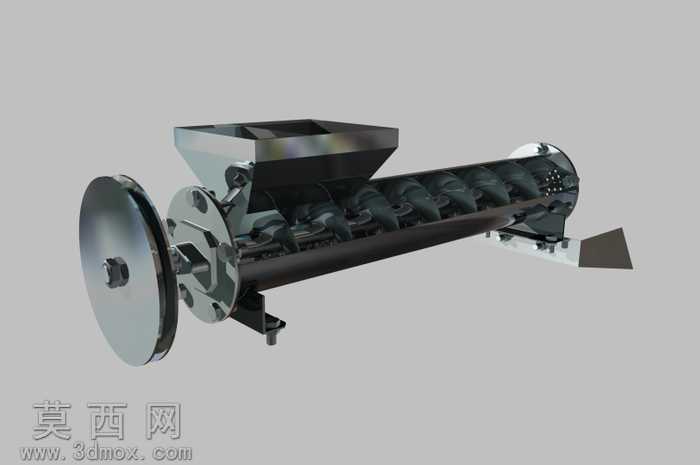

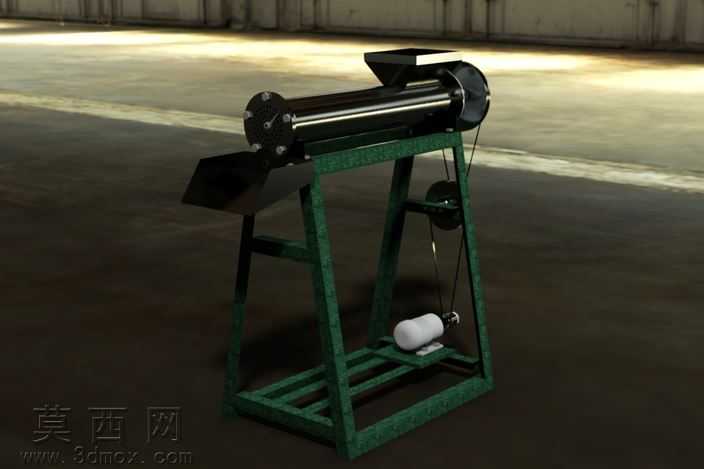

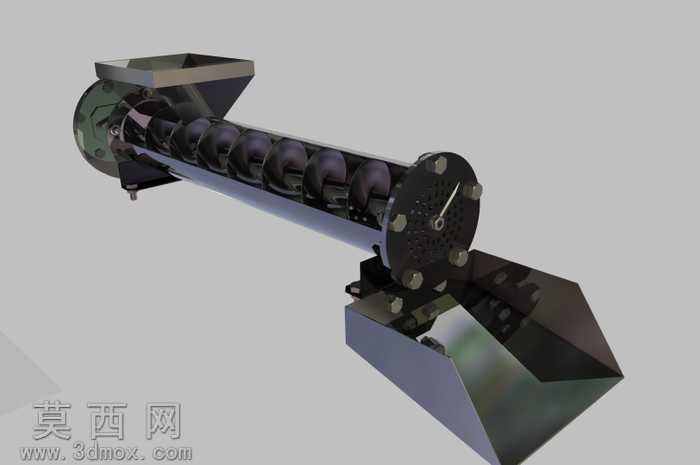

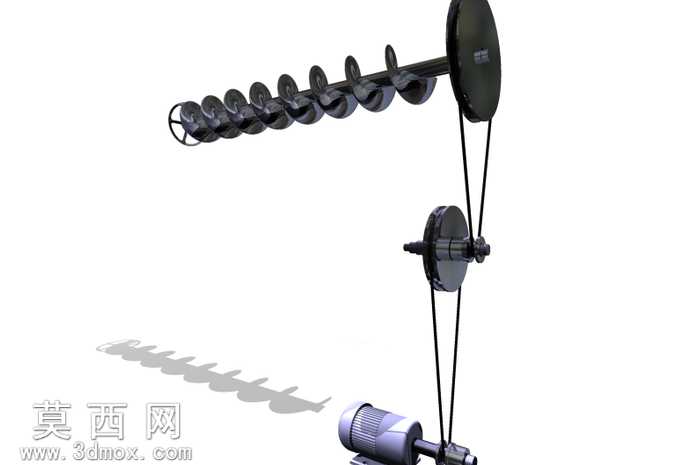

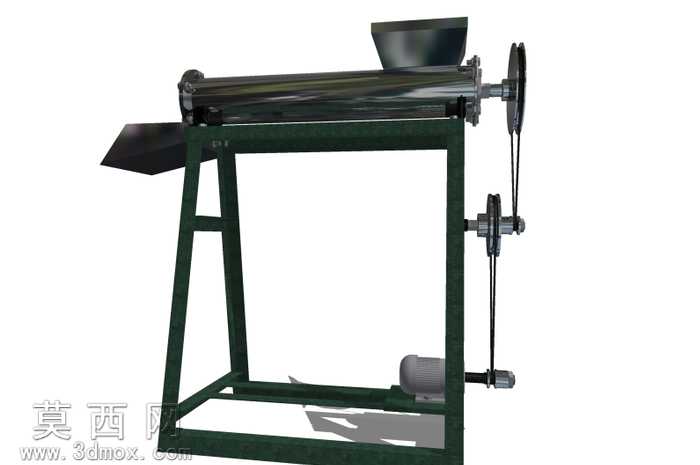

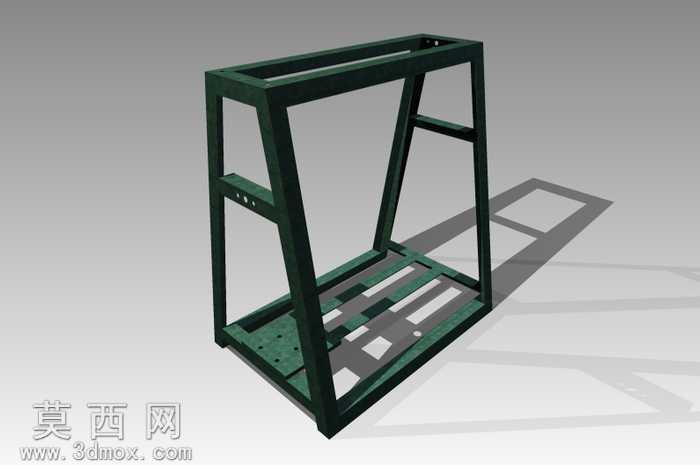

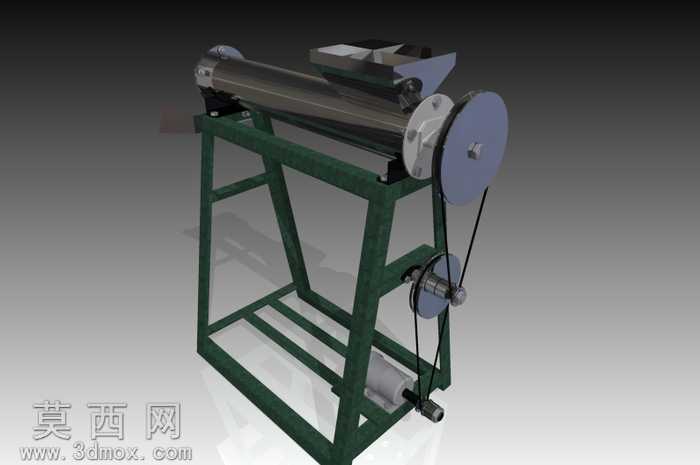

本作品为小型卧式动物饲料加工设备的三维建模成果，整体采用Autodesk Inventor完成全参数化建模，共拆分约30个独立零部件，完整还原设备的装配逻辑与运行结构。建模过程中首先搭建方管焊接式机架作为承载基础，对机架的支撑腿、横向加固梁、底部安装托板分别进行独立建模，还原型材拼接的焊接结构特征，所有型材的截面尺寸、搭接位置均按照700×400×700毫米的实际外形尺寸进行1:1比例设定，保证机架的重心分布符合立式支撑的稳定性要求。核心加工腔体采用卧式滚筒结构，对滚筒筒体、端盖紧固螺栓、进料斗、出料导槽分别建模，还原腔体内部磨床组件的安装定位结构，明确磨料部件与腔体的配合间隙，保证物料加工过程中的流转路径顺畅。传动系统部分完成了驱动电机、皮带传动轮、张紧轮、传动皮带的独立建模，还原电机在机架底部托板的安装位置，明确皮带轮的传动比设定，对皮带的张紧调节结构做了细节还原，保证传动路径的合理性。外观渲染阶段为机架赋予绿色锤纹漆材质，还原农用加工设备的常用漆面质感，为滚筒筒体赋予金属抛光材质，为电机外壳赋予哑光工程塑料与金属散热片的组合材质，为传动皮带赋予黑色橡胶材质，所有材质的粗糙度、反光度参数均经过反复调试，搭配工业厂房地面的环境光进行渲染，最终呈现的效果图真实还原设备的实物外观特征。建模过程中对所有活动部件的装配约束进行了校验，保证传动部件的转动自由度符合实际运行逻辑，各零部件之间无干涉错位问题，完整呈现小型饲料加工设备的结构组成与设计思路，可用于农用机械的结构展示、教学演示以及同类设备的设计参考。
