透明外壳电吉他单块效果器结构设计

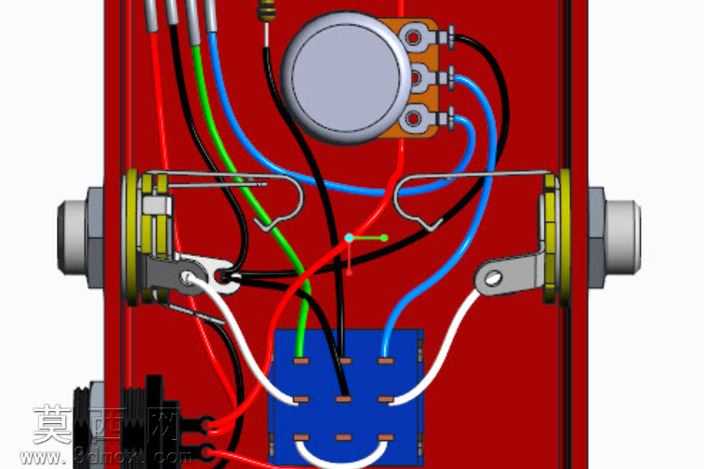

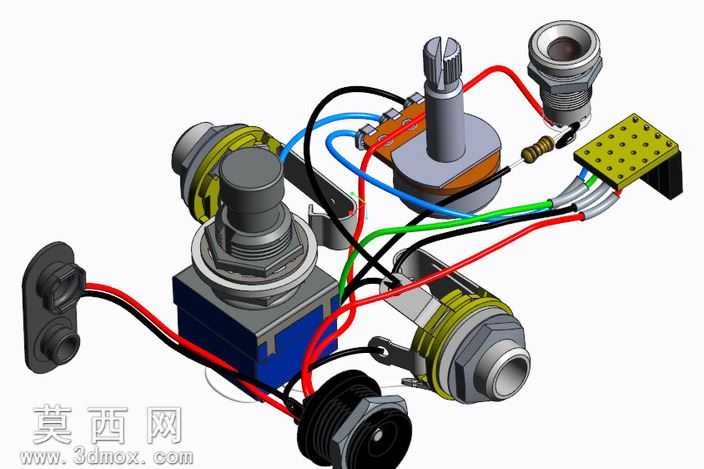

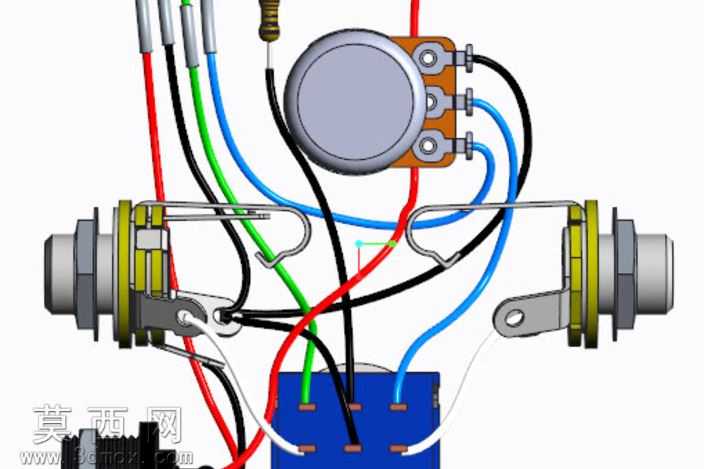

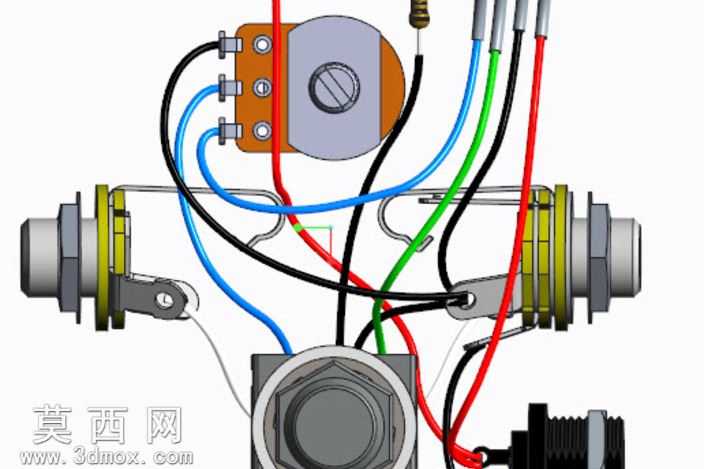

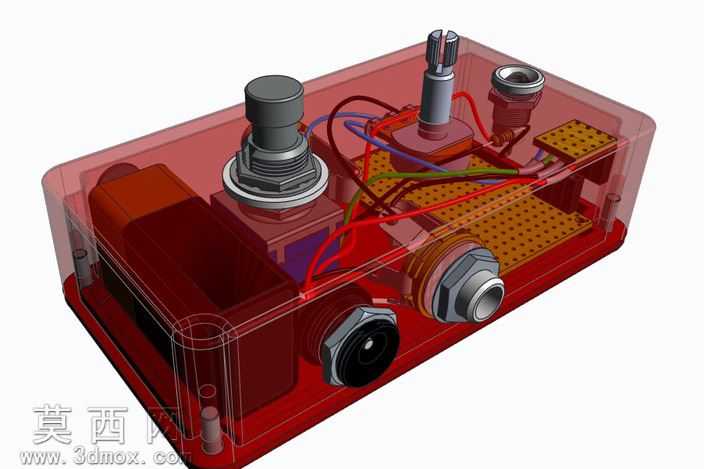

本作品为电吉他单块效果器的通用盒体结构三维设计，采用半透明红色外壳的渲染表现形式，直观呈现效果器内部的完整布局与走线逻辑，为效果器DIY制作与原型开发提供清晰的结构参考。建模过程中首先完成外壳主体的结构搭建，精准预留脚踏开关、输入输出接口、电位器旋钮、电源接口的安装位，外壳边角做圆润过渡处理，兼顾手持操作的握持手感与外观的精致度，半透明材质的渲染参数经过反复调试，既保留外壳的红色通透质感，又不会遮挡内部的元器件细节，让内部结构一目了然。内部结构设计上，首先规划PCB板的固定位置，采用带定位孔的多孔板作为电路承载基底，精准匹配常见小体积效果器的PCB尺寸，预留足够的元器件焊接空间。脚踏开关作为效果器的核心操控部件，建模时还原了其金属外壳、螺纹固定段与按压触发结构，安装位置位于外壳上部靠前的操作区域，符合吉他手脚踩操作的人体工学习惯。输入输出的6.35mm音频接口分别布置在外壳两侧，金属接口的建模还原了螺纹锁紧结构与接地弹片细节，电源接口布置在外壳侧方靠下位置，避免音频线与电源线互相干扰。走线设计是本模型的重点呈现部分，不同功能的导线采用红、蓝、绿等差异化颜色区分，还原了真实效果器的旁路开关接线逻辑，导线的走线路径沿着外壳内壁与元器件间隙排布，避开脚踏开关的活动行程区域，同时预留足够的线长余量，避免组装时导线拉扯导致的虚焊问题，导线的弯曲弧度自然真实，还原实际焊接组装后的走线状态。内部还预留了电池仓的安装空间，可以容纳标准9V效果器电池，满足无外接电源时的使用需求，电池仓的位置做了隔离处理，避免电池漏液腐蚀电路部分。电位器旋钮的建模还原了滚花防滑侧面与顶部的标识区域，安装位置位于脚踏开关侧方，方便演奏时用脚快速调节参数。整体建模严格遵循单块效果器的实际组装逻辑，所有零部件的尺寸公差都经过合理预留，确保3D打印外壳或者开模生产时可以顺利组装，半透明的渲染效果既可以作为产品原型的展示方案，也能帮助DIY爱好者快速理解效果器的内部接线逻辑，解决自制效果器时走线混乱、开关安装错位的常见问题，为电吉他效果器的自制、改装与原型开发提供直观的三维参考。
