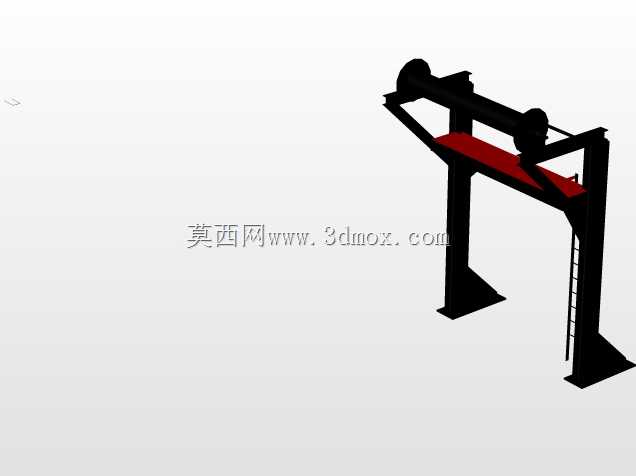

带爬梯滚筒支撑钢结构机架设计

该钢结构件主要应用于生产车间物料输送线的端部支撑场景，作为带式输送机构的头部承载机架使用，日常承担滚筒组件、输送带张紧力及上部输送物料的复合载荷，同时配套的侧置爬梯可满足运维人员定期检查滚筒轴承、调整输送带张紧度的登高作业需求。从结构设计逻辑来看，整体采用门型框架作为主承载体系，两根竖直H型钢作为主立柱，底部通过带地脚螺栓孔的方形底板与车间混凝土地面做刚性连接，立柱与底板之间增设三角加劲肋，抵消立柱受载时根部的弯矩应力，避免长期载荷作用下出现立柱根部变形。顶部横向布置的双拼型钢横梁作为滚筒的安装基座，横梁两端预留与滚筒轴承座匹配的安装孔位，可适配不同轴径的传动滚筒或改向滚筒安装，横梁与立柱的连接节点采用焊接加筋板的形式，保障横向载荷传递的稳定性。考虑到机架单侧需要布置爬梯，设计时将爬梯与对应侧立柱做一体化焊接处理，爬梯踏步采用等距布置的扁钢焊接成型，爬梯外侧未额外设置护栏，适配低高度登高作业的场景需求，爬梯上下端分别与顶部横梁、底部底板做满焊连接，避免人员攀爬时出现爬梯晃动的问题。在斜向支撑的布置上，除了立柱根部的三角加劲肋，横梁端部与立柱中上部之间也设置了斜向撑杆，形成三角稳定结构，抵消输送带运行时产生的水平方向拉力，防止框架出现侧向变形。从安装边界来看，该机架整体宽度适配常用的500-800mm带宽的输送滚筒，立柱高度可根据现场输送线的卸料高度做适配调整，底部地脚孔的间距预留了足够的二次灌浆空间，安装时可通过垫铁调整机架的水平度，保障滚筒安装后轴线与输送带运行方向垂直，避免出现输送带跑偏的问题。设计时所有钢构件的焊缝高度均按照等强度原则设置，外露的钢材表面需做除锈后喷涂防锈漆处理，适配车间内多粉尘、偶尔有潮湿水汽的作业环境，长期使用过程中可定期检查焊缝是否出现开裂、地脚螺栓是否松动，即可保障结构的承载稳定性。该结构没有多余的冗余设计，所有构件均围绕承载、安装、运维三个核心需求布置，在控制整体用钢量的前提下，保障了足够的结构刚度与强度，可直接作为中小型输送线的头部机架使用，也可根据实际载荷参数调整型钢规格后适配更大带宽的输送场景。
