SE型15-26mm线径电缆固定夹结构设计

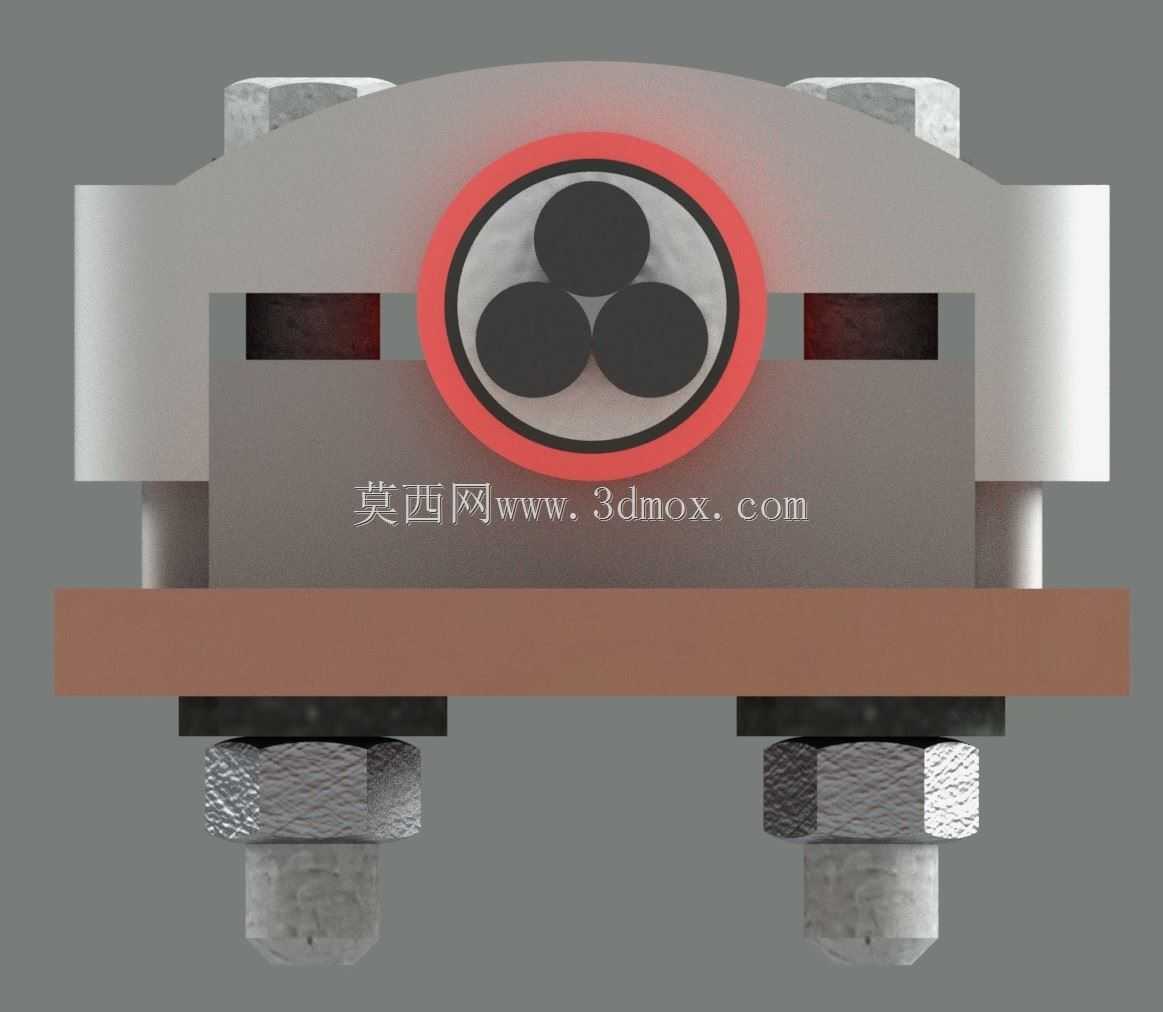

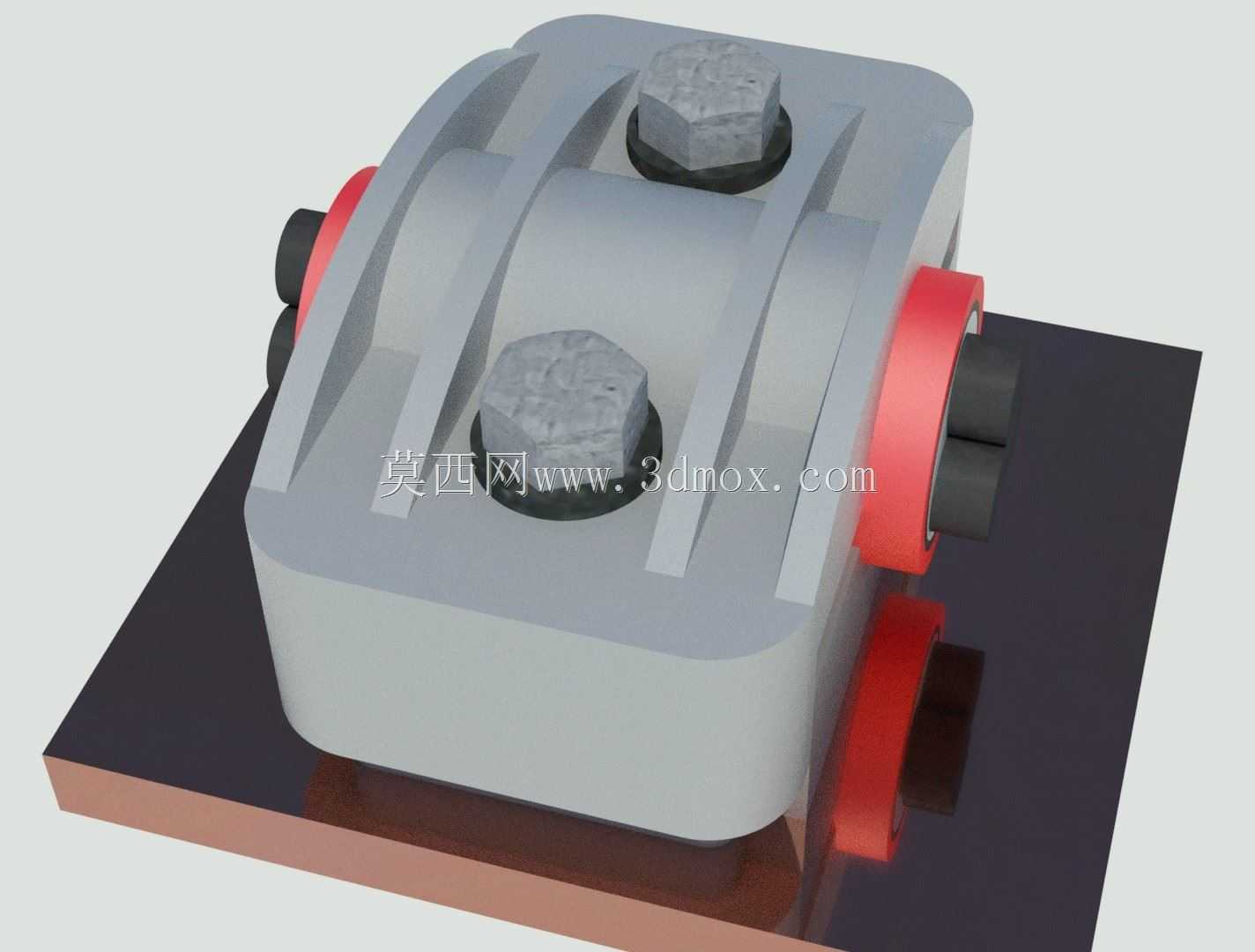

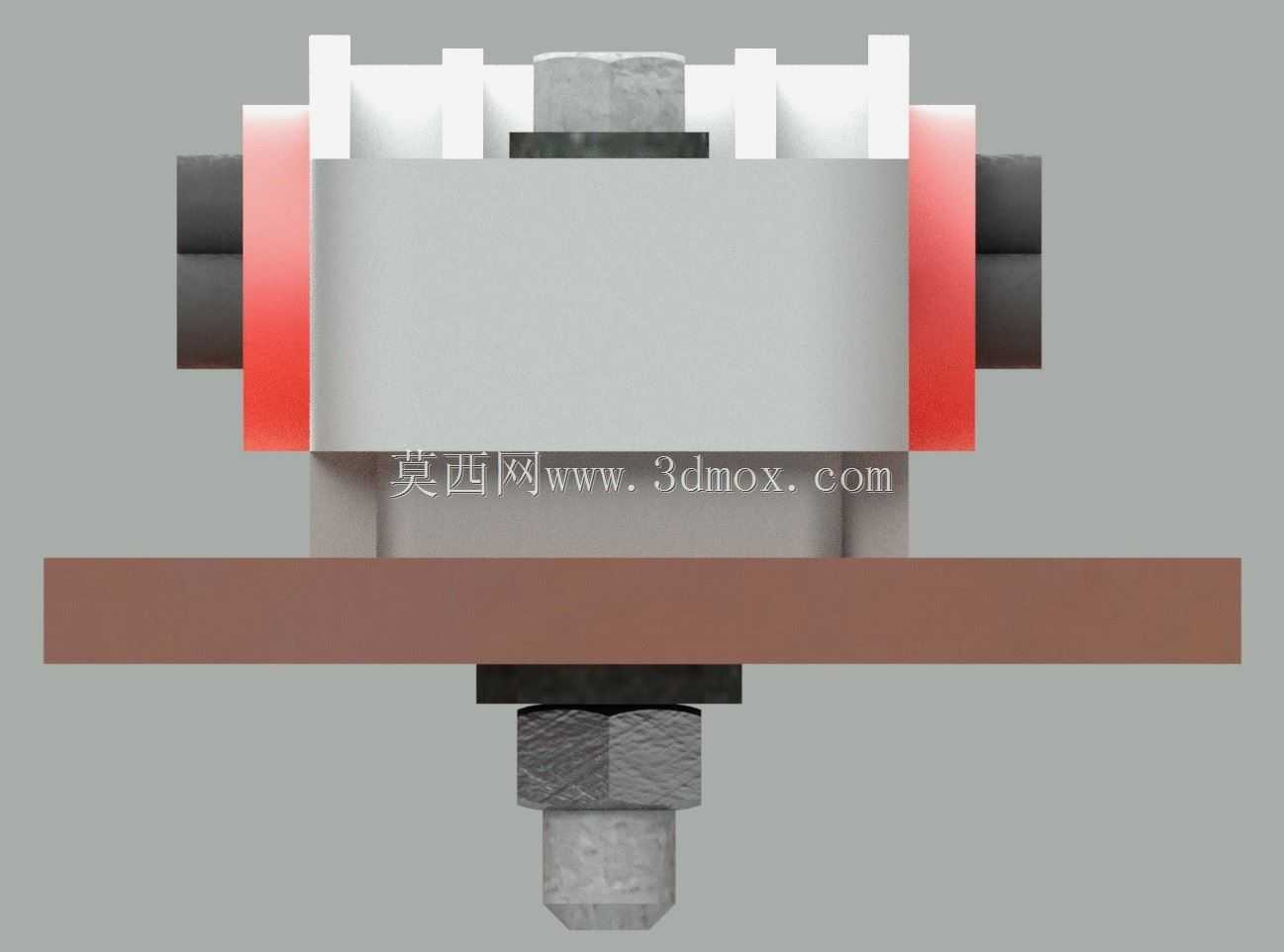

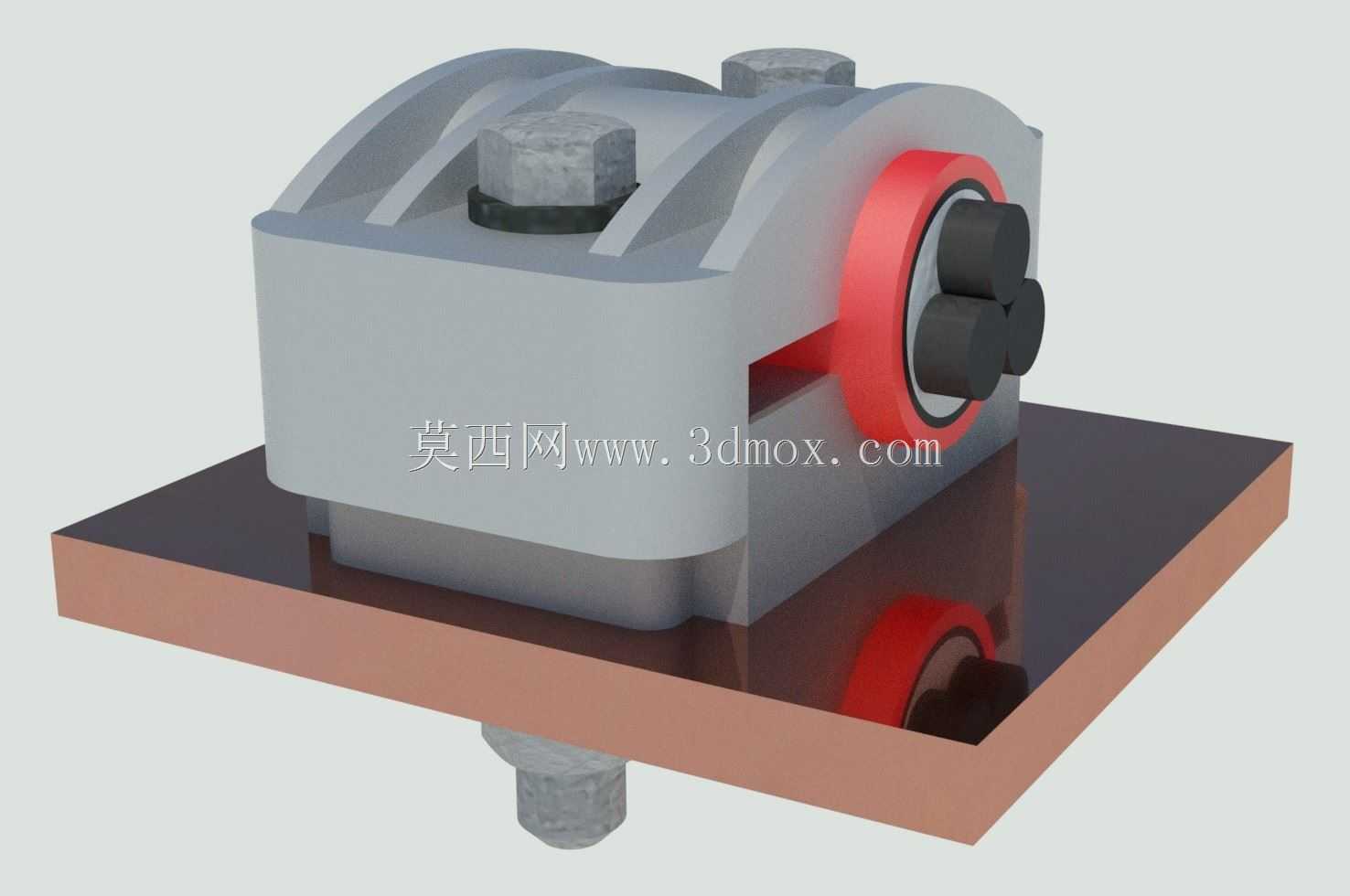

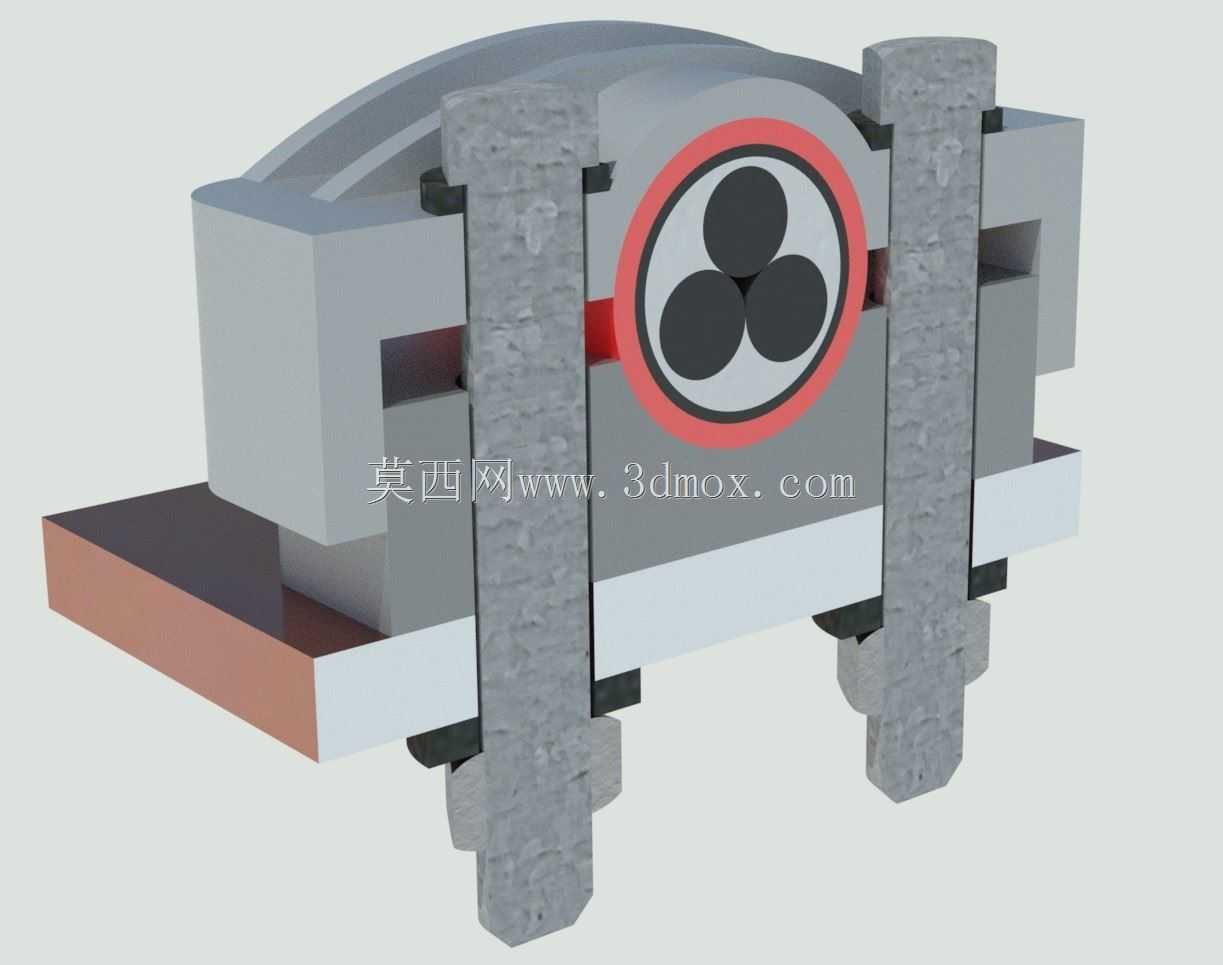

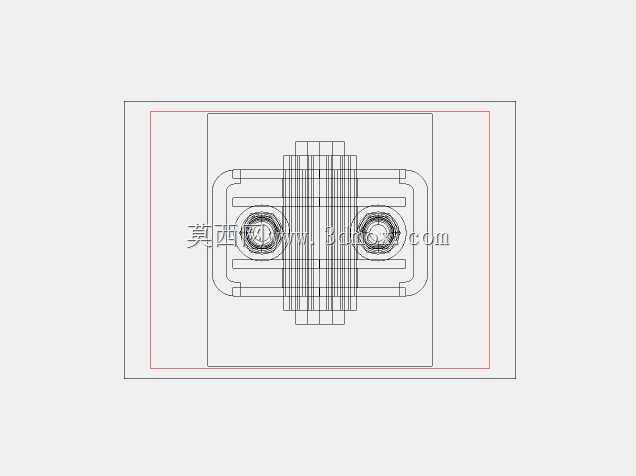

这款电缆夹适配15-26mm线径的电力电缆，在输配电现场、设备内部布线、机柜线缆整理场景中都有广泛应用，核心作用是将电缆可靠固定在安装基面，避免线缆受外力拉扯移位、长期晃动磨损绝缘层，同时能规整布线走向，方便后期运维排查线路。从结构设计来看，夹体采用上下对合的抱合式结构，上夹身设置两处螺栓锁紧位，通过拧紧顶部的六角螺栓即可调整夹体的开合度，适配范围内不同线径的电缆，夹体内腔做了适配电缆圆弧外形的曲面设计，夹持时不会出现应力集中割伤线缆外皮的问题。夹体侧面设置了带缓冲衬层的线缆引出端，红色的耐磨衬圈直接与电缆外皮接触，既可以增大夹持摩擦力防止电缆轴向窜动，又能缓冲设备运行时的振动，避免金属夹体与电缆硬接触磨破绝缘层。安装基面采用带安装螺栓的平板式固定结构，底部的单螺栓可以穿过安装板的预制孔，配合螺母将整个夹体牢牢固定在铜排、安装板或者机柜壁面上，安装边界预留了足够的扳手操作空间，顶部两个锁紧螺栓的间距经过合理排布，拧紧时不会出现互相干涉的情况，现场安装时用普通六角扳手即可完成操作，不需要专用工装。设计过程中重点考虑了夹持力的均匀分布，夹身的加强筋结构沿着受力方向布置，既保证了夹体的结构强度，在长期夹持状态下不会出现塑性变形导致夹持力衰减，又尽可能控制了整体重量，不会给安装基面带来额外的负重。夹体的所有棱角都做了倒钝处理，安装和运维过程中不会划伤操作人员，也不会剐蹭相邻的线缆。在大电流输配电场景中，这类电缆夹还能配合接地铜排使用，固定电缆的同时实现可靠的等电位连接，避免电缆感应电带来的安全隐患，适配的线径范围覆盖了常规低压动力电缆的常用规格，不管是车间设备的电源进线固定，还是配电柜内部的线缆整理，或是户外杆塔上的电缆夹持固定，都能满足使用要求。夹持时不需要剥除电缆的外绝缘层，安装效率高，后期更换线缆时只需要松开顶部螺栓即可取出电缆，重复利用率高，不会因为单次安装就造成夹体报废。
