变电站用编织跨接式连接组件结构设计

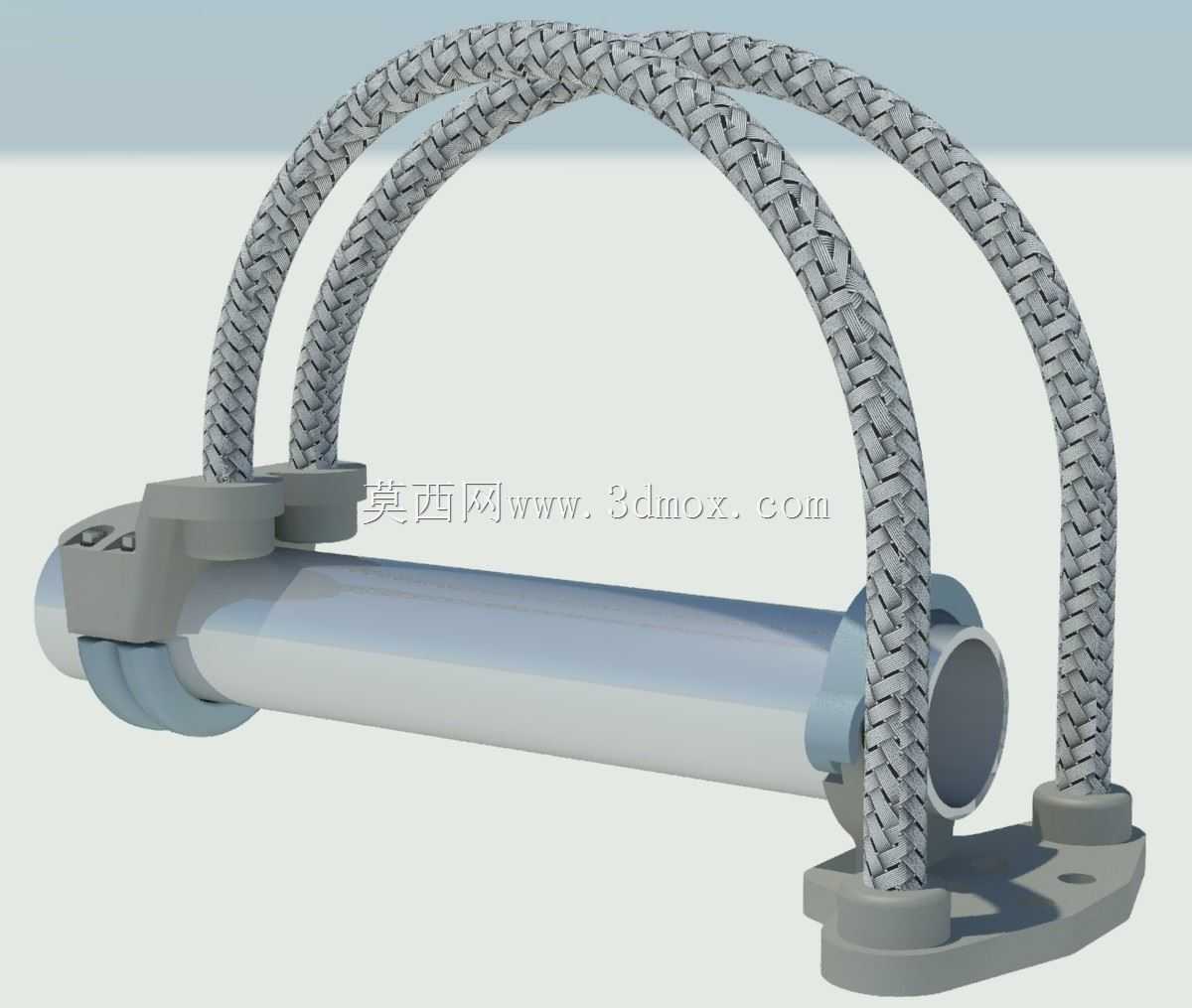

　　在变电站一次设备的连接场景中，这类跨接式连接组件主要用于不同电位金属构件之间的等电位连接，或是设备端子与接地排之间的柔性导电通路搭建，解决硬连接无法适配的安装偏差、设备运行振动带来的应力拉扯问题，避免因接触不良产生的局部过热、电位差放电等隐患，常见于GIS组合电器间隔、主变压器附件、高压开关柜母排延伸段的连接位置。从结构设计来看，该组件采用多股编织金属带作为导电主体，编织结构的选择并非随意：相比实心铜排，编织带的单丝直径通常控制在0.1mm到0.3mm区间，多股绞织后既保证了整体通流截面积满足额定载流要求，又具备多方向的弯曲自由度，能够吸收安装面之间3到5mm的轴向错位、1到2度的角度偏差，同时在设备运行产生的微幅振动下，

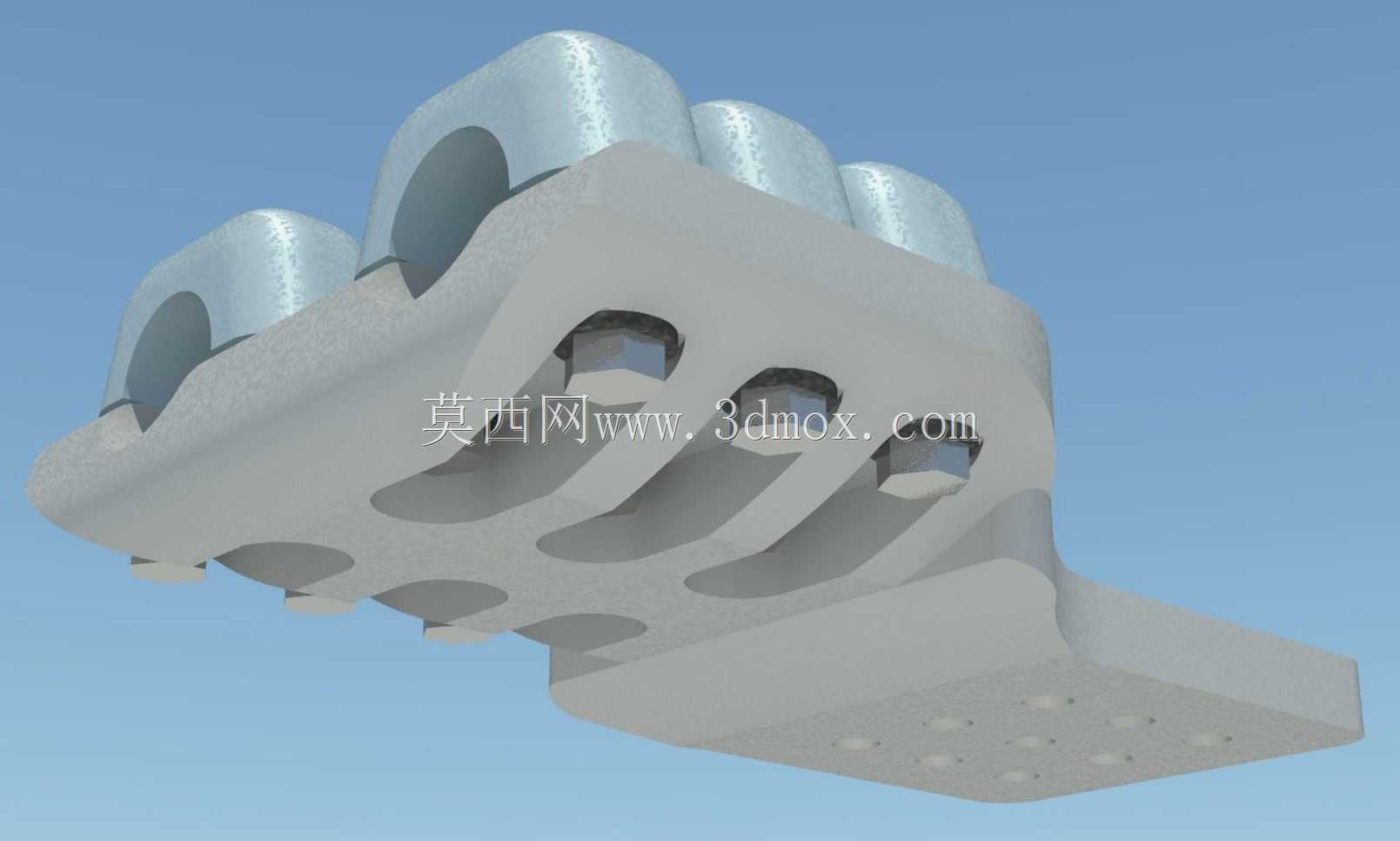

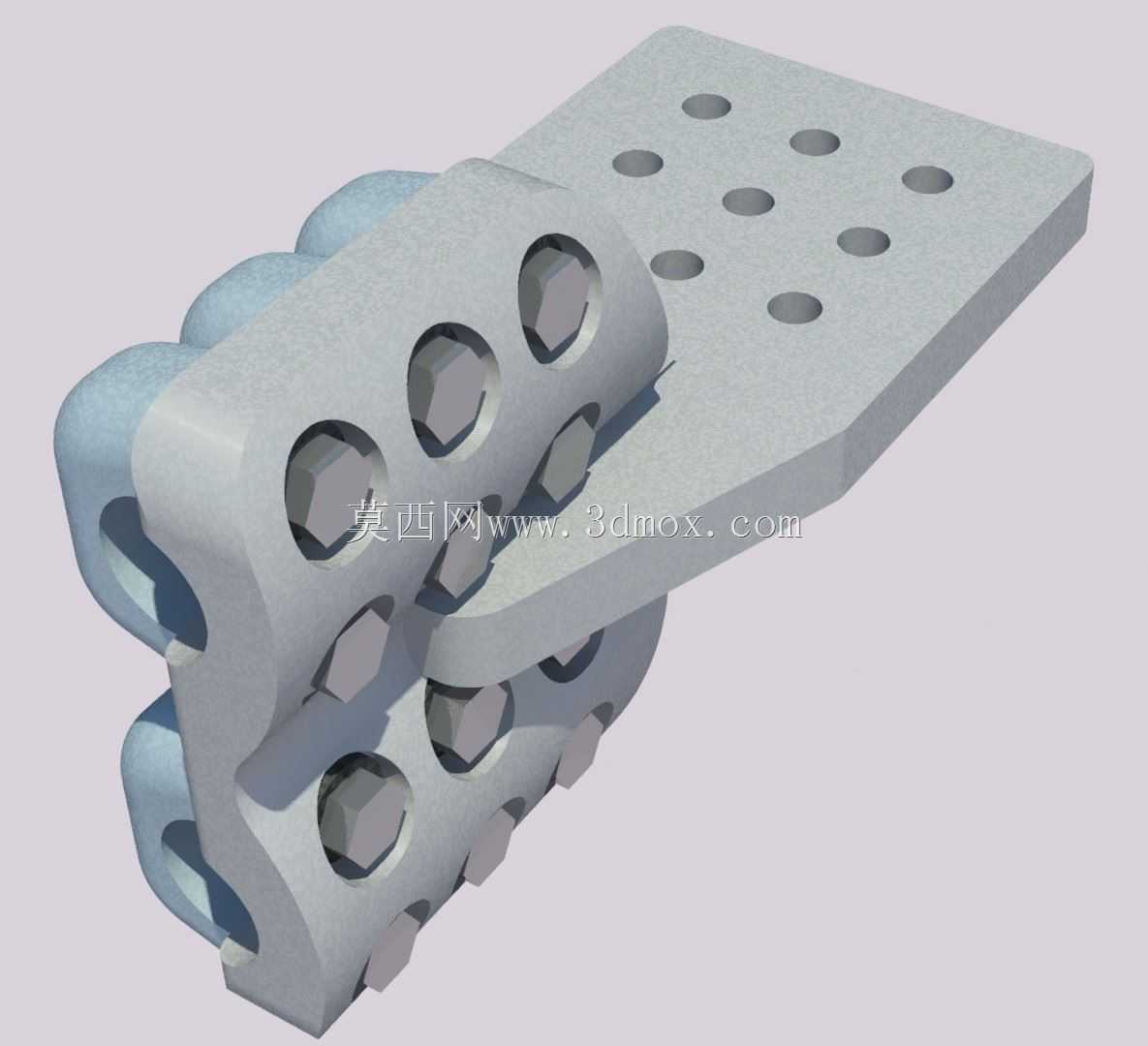

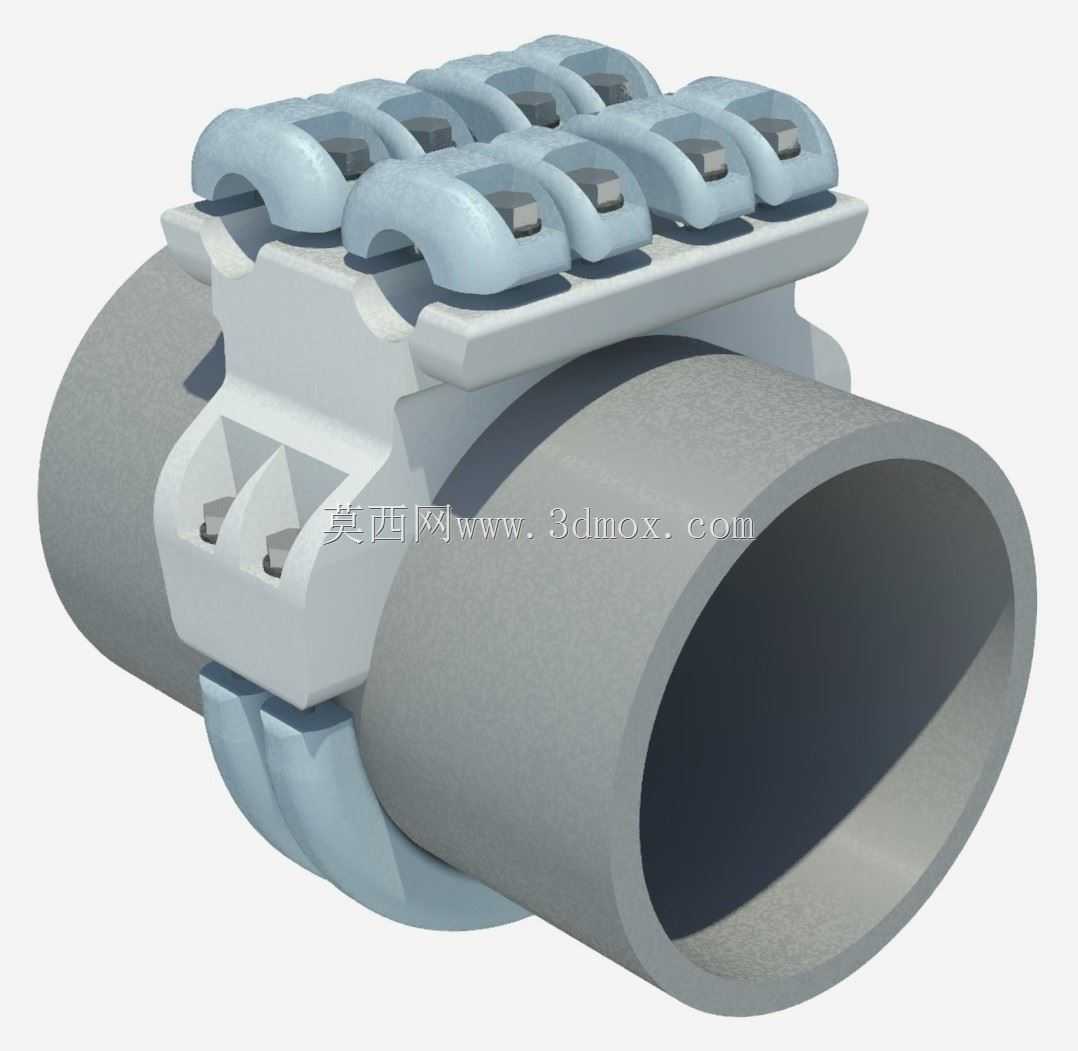

　　不会像硬母排那样在连接根部产生应力集中，大幅降低长期运行后的连接疲劳断裂风险。组件两端的连接基座采用压铸成型的金属座，基座底部设计为带安装孔的平板结构，安装孔的位置度公差控制在±0.2mm，适配现场常用的M8、M10规格固定螺栓，基座与编织带的连接部位采用冷压铆接工艺，铆接处的接触电阻经过工艺验证，控制在5微欧以内，避免大电流通过时连接点发热。中间的金属筒体结构，一方面作为两个连接基座之间的定位支撑，保证编织带弯曲弧度处于合理区间，避免编织带过度弯折导致的单丝断裂，另一方面筒体本身采用非导磁材质，避免交变磁场下产生涡流损耗，筒体两端与基座的配合采用间隙配合，配合间隙控制在0.1mm到0.15mm，既保证组装时的便利性，

　　又不会在运行中产生多余的晃动。从安装边界来看，该组件的整体安装高度控制在120mm以内，横向安装跨度可根据现场需求在150mm到200mm区间适配，底部安装面的平面度要求不低于0.1mm，保证安装后基座与被连接件的贴合面积达到90%以上，降低接触电阻。设计过程中需要重点考量几个工程细节：首先是编织带的弯曲半径，最小弯曲半径不能小于编织带宽度的2倍，否则会导致外层单丝受力过大，长期运行后出现断丝，影响通流能力；其次是连接基座的防腐处理，由于变电站现场多为户外或半户外环境，基座表面采用镀锡处理，镀层厚度不小于8微米，既提升抗氧化能力，又能降低接触电阻，避免铜铝接触时的电化学腐蚀；再者是组件的动热稳定性能，在短路电流冲击下，

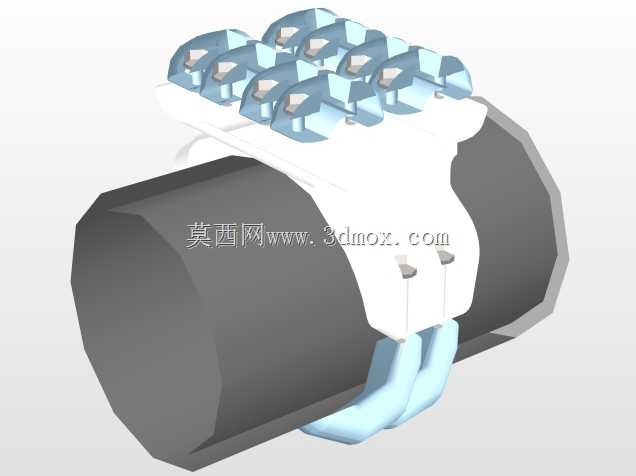

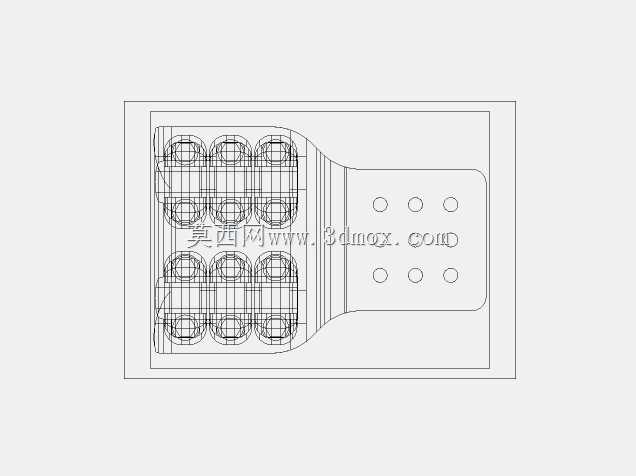

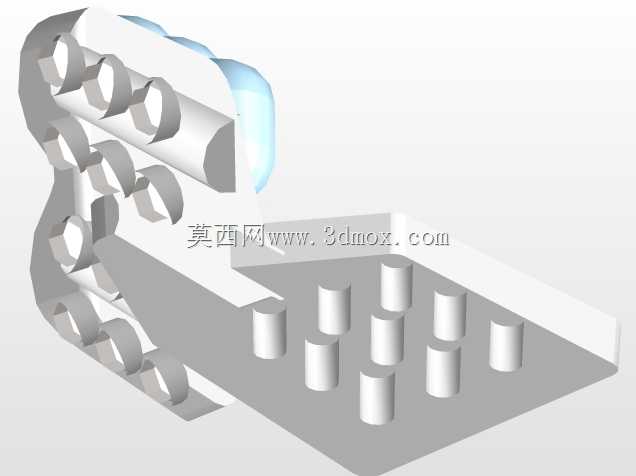

　　编织带的电动力耐受能力需要满足31.5kA/4s的热稳定要求，以及80kA峰值的动稳定要求，设计时通过有限元仿真对编织带的固定点位置、编织密度进行优化，避免短路时电动力导致编织带散开或连接部位拉脱。实际选型应用时，需要根据通流需求选择对应截面积的编织带规格，比如400A额定电流下选择截面积不小于50平方毫米的编织带，630A下选择不小于95平方毫米的规格，同时要核对安装面的螺栓孔距，保证基座安装孔与现场端子孔位匹配，避免现场扩孔导致的接触面损伤。建模过程中，编织带的纹理采用阵列式编织结构还原，每一股编织丝的走向都按照实际编织角度搭建，保证模型的结构真实性，两端基座的倒角、安装孔的沉头结构都按照实际加工尺寸还原，筒体的壁厚、与基座的配合段长度都严格按照工程实际参数设置，能够直接用于变电站配套设备的装配干涉检查、安装工艺模拟，也可作为电力金具设计的参考原型，帮助结构设计人员快速理解柔性导电连接件的设计逻辑，规避常见的应力集中、接触电阻过大等设计缺陷。
