脆性材料双轴楔形劈裂试验工装结构

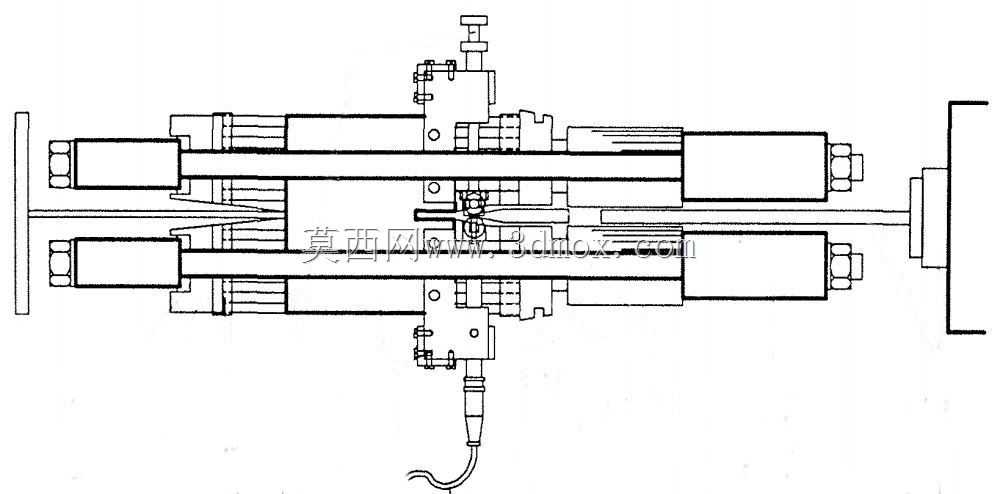

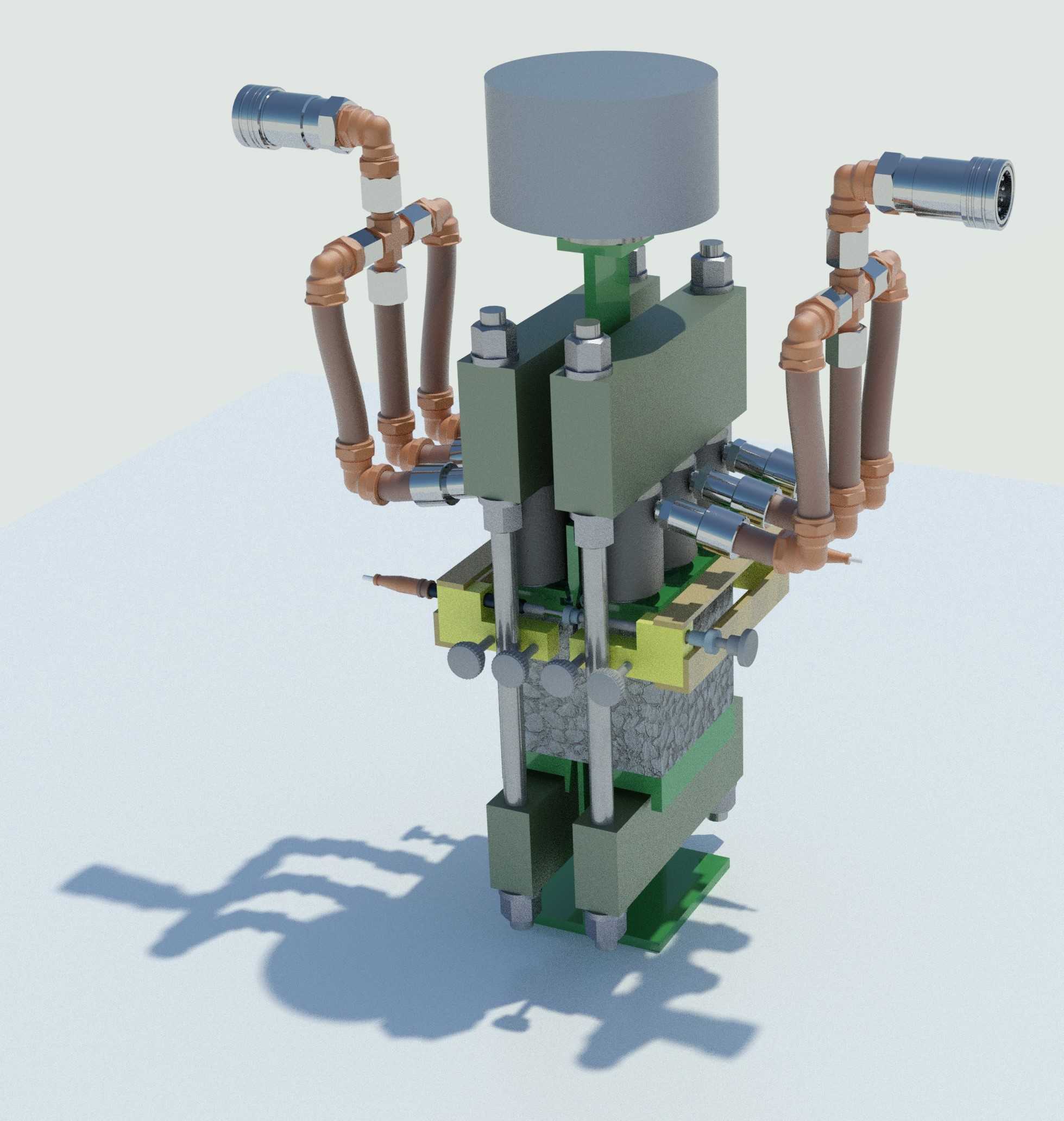

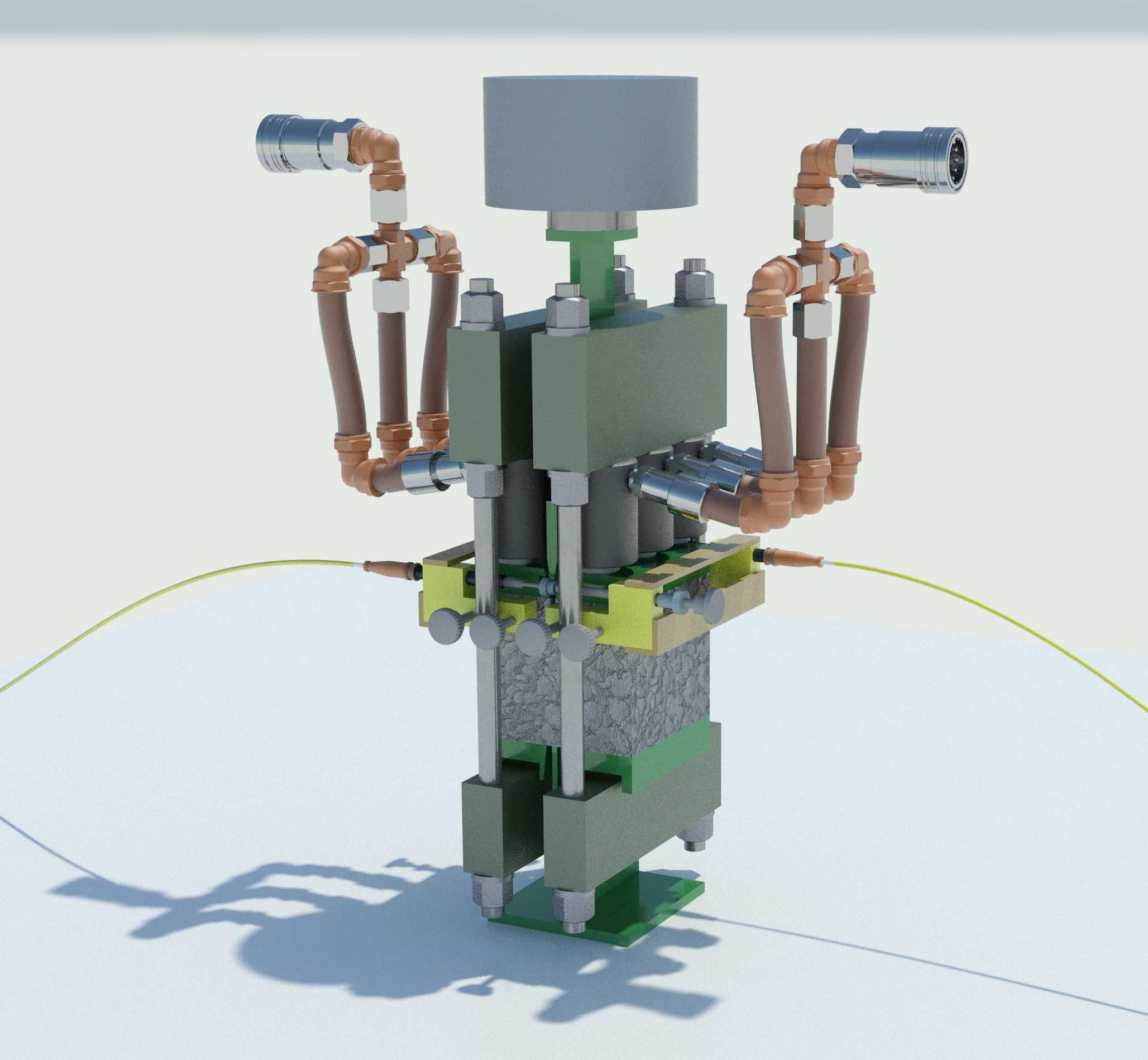

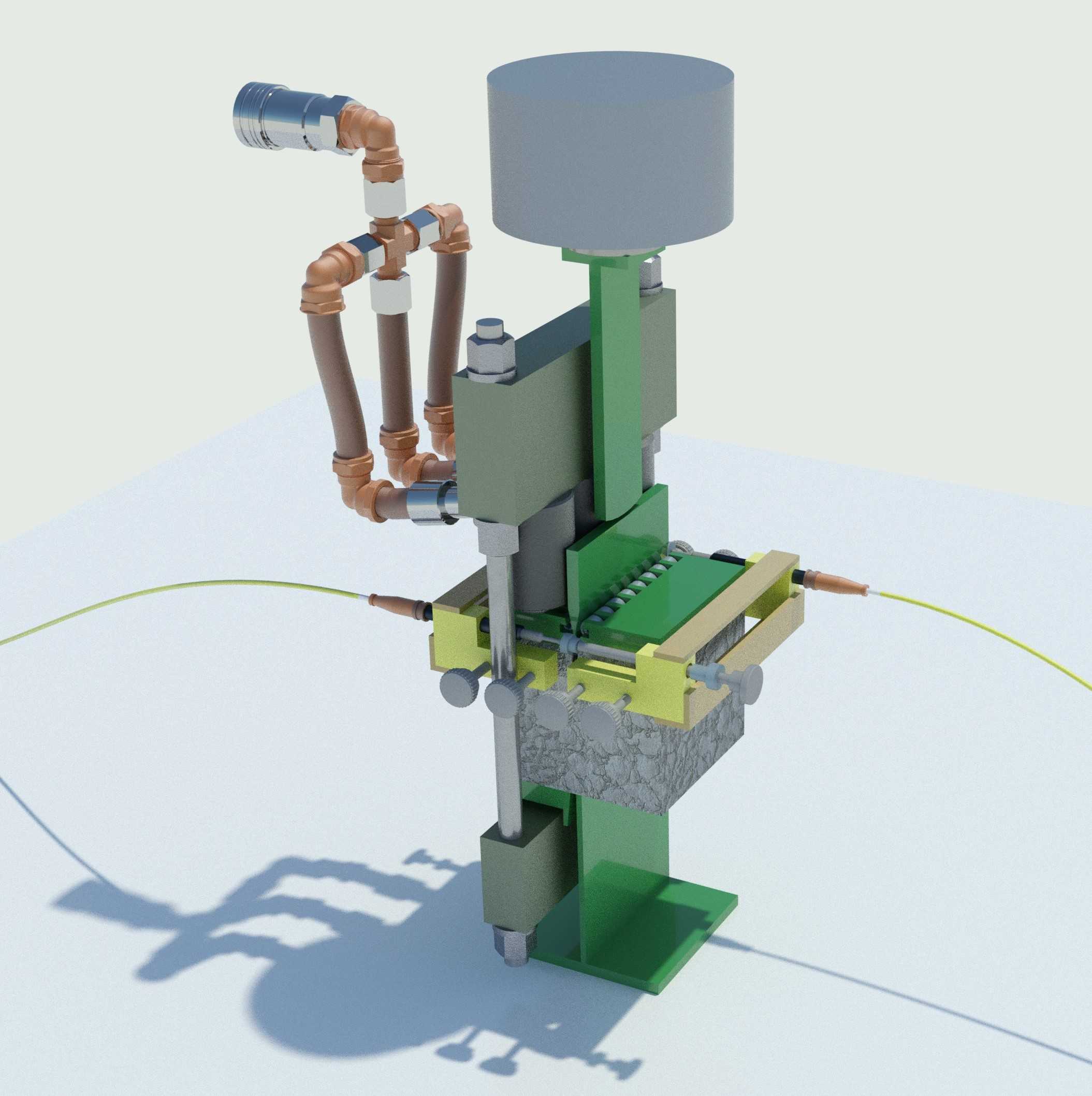

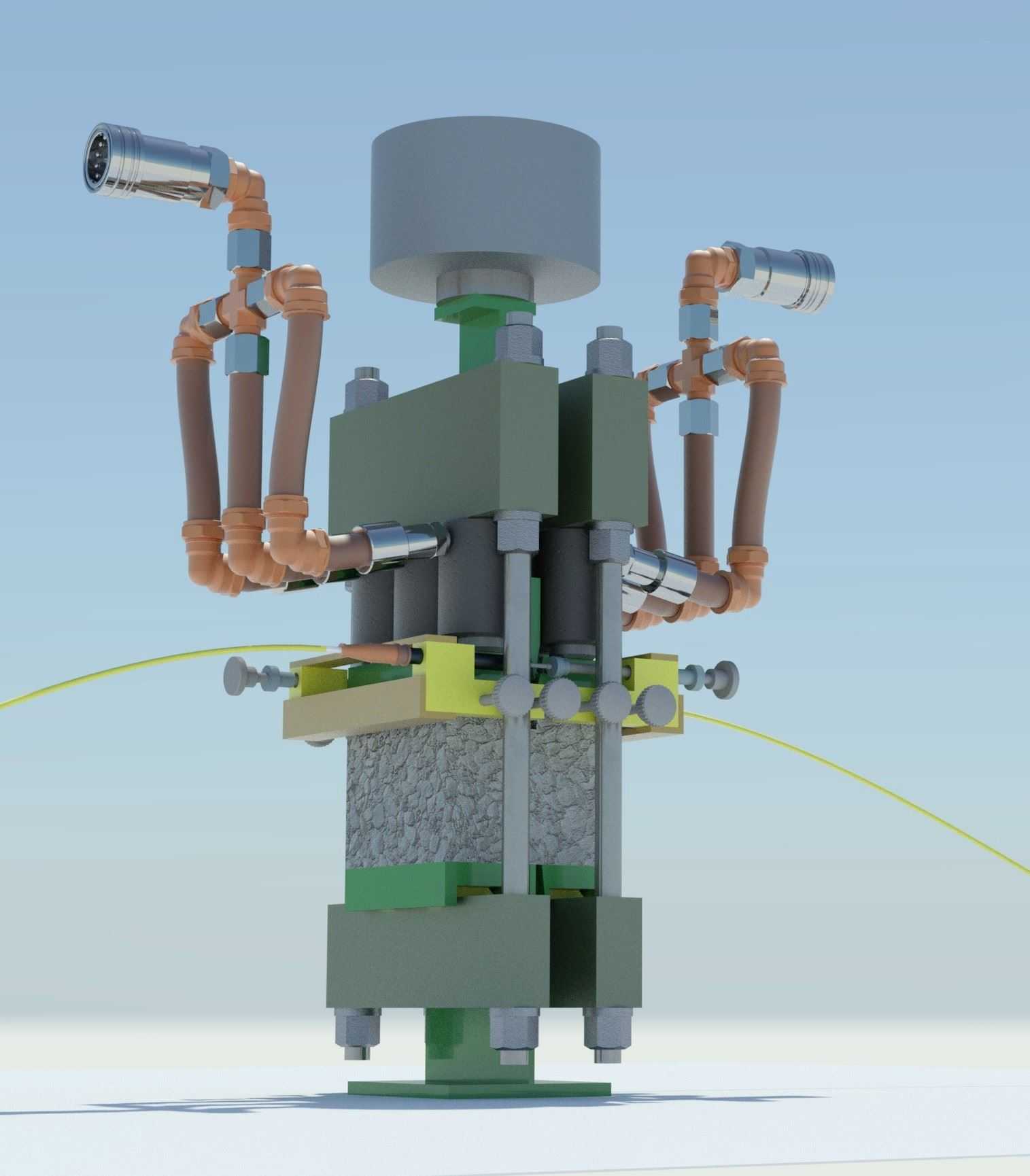

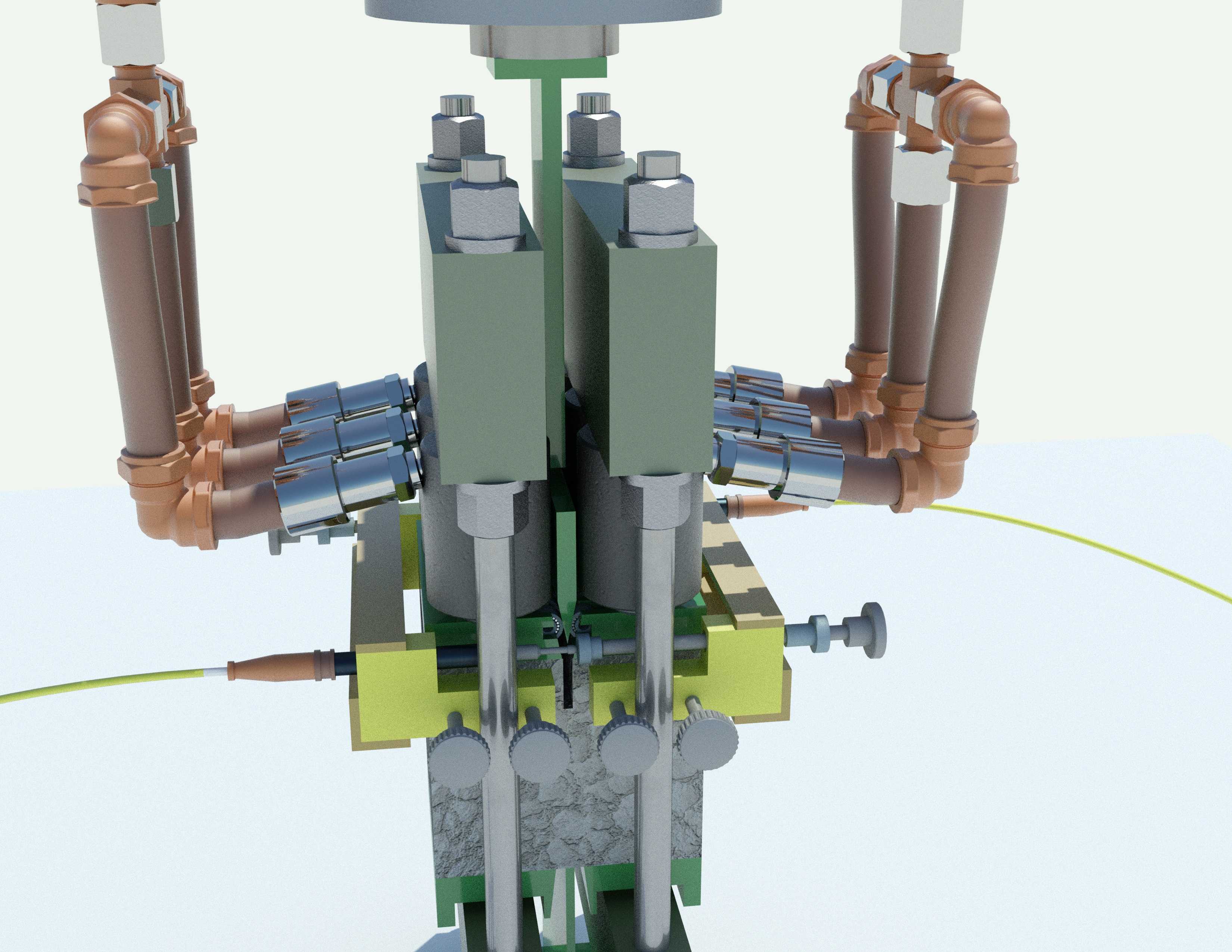

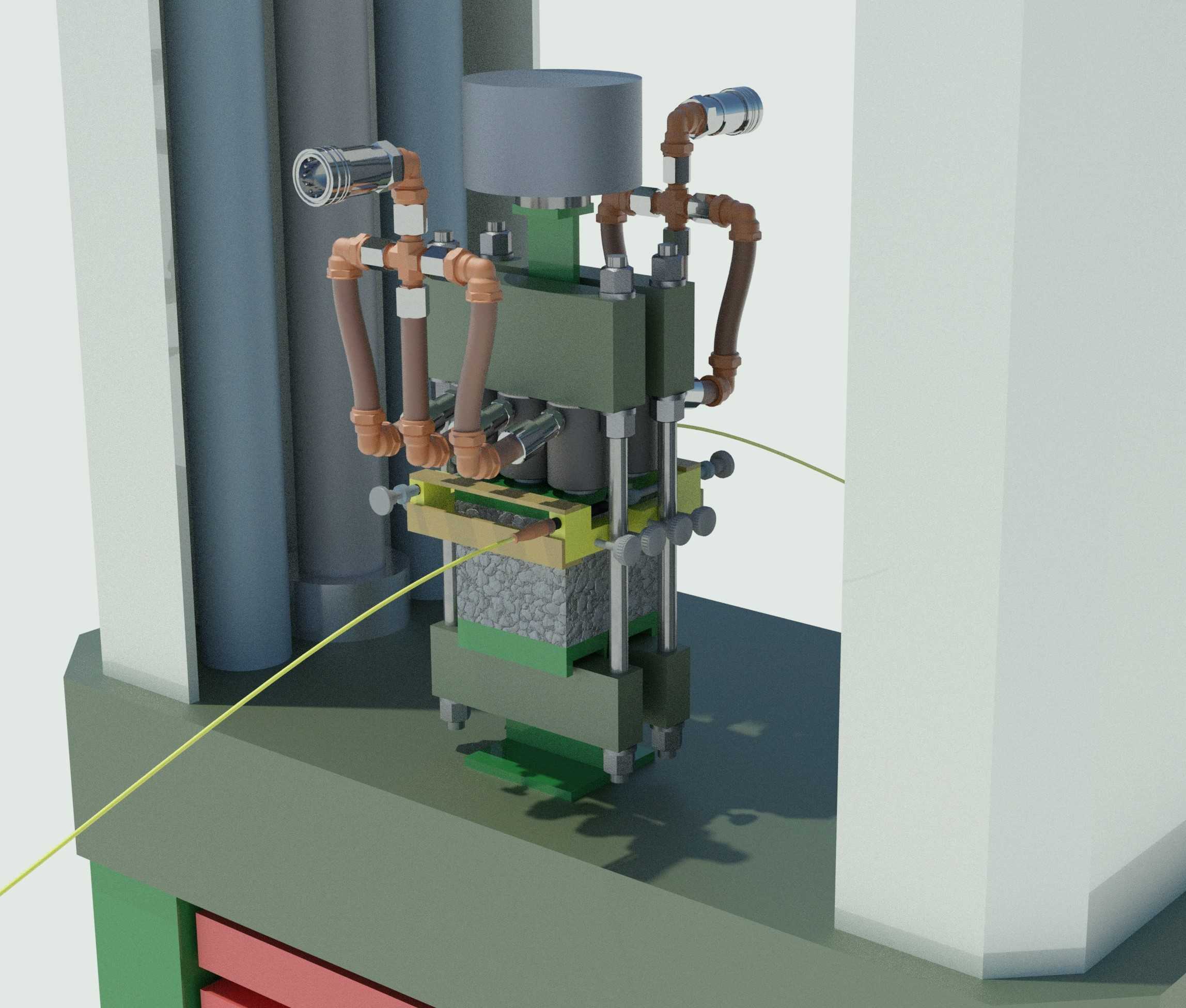

这套试验装置面向混凝土、砂浆、岩石等准脆性材料的断裂性能测试，核心采用楔形劈裂法实现双轴方向的稳定加载，可在室内试验中获取材料的断裂能、起裂韧度、双轴应力下的裂纹扩展规律，为水工结构、岩土支护、建筑构件的材料配比优化与承载力验算提供基础力学数据。装置整体采用立式叠层框架布局，试件居中放置于下承载台，上下两组楔形加载块分别对准试件预制缺口位置，侧向布置的传力柱与导向杆约束加载方向，避免偏载带来的测试误差。两侧的管路与加载接头用于对接伺服液压源，可独立控制两个轴向的加载速率，实现不同应力比下的双轴劈裂工况。从结构设计思路看，框架主体采用厚钢板叠合加工，通过长螺栓贯穿预紧，既保证整体刚度，又可根据试件尺寸调整层间间距；楔形加载头采用高硬度合金材料，工作面做磨削处理，降低接触摩擦对测试结果的干扰；导向部位加装衬套，长期反复加载后可单独更换易损件，降低维护成本。装置底部预留标准安装孔位，可直接固定于试验室刚性地坪或通用试验台架，外接油路采用快插接头布局，现场拆装无需专用工具。外形边界控制在常规试验室空间范围内，加载区域居中，四周预留操作与观测空间，可搭配高速相机、引伸计采集裂纹张开位移与扩展路径。整套结构没有冗余装饰，所有板件、螺栓、管路的排布都服务于加载对中、刚度保持与试验操作便利性，建模时完整还原了叠层面、螺栓连接、油路走向与楔形配合关系，可直接用于工装结构校核、试验方案演示以及非标试验设备的二次开发参考。
