植物精油蒸馏提取成套装置结构设计

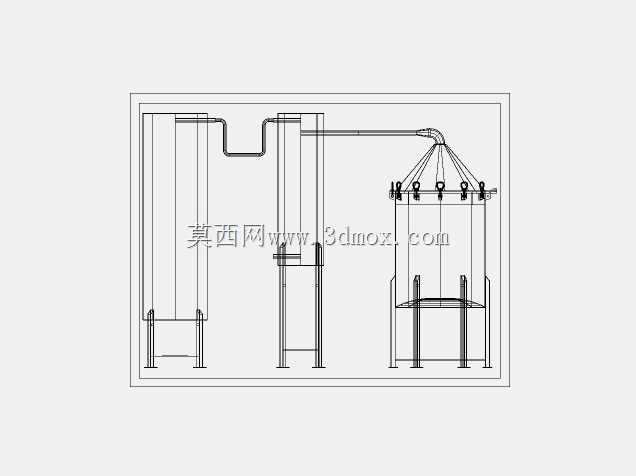

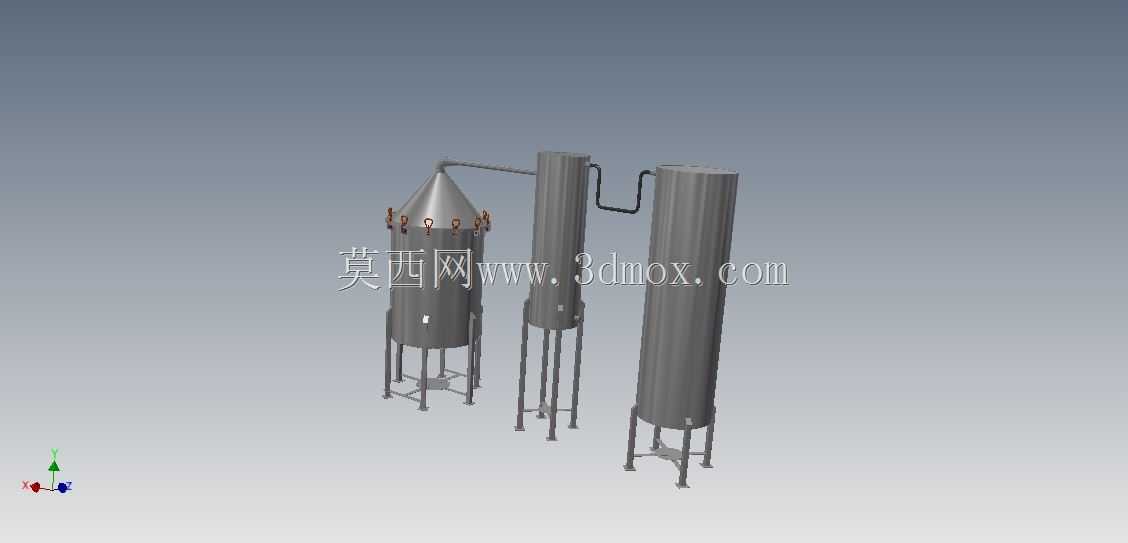

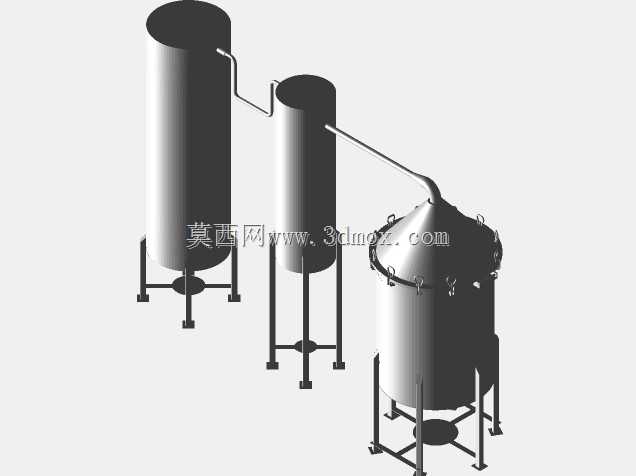

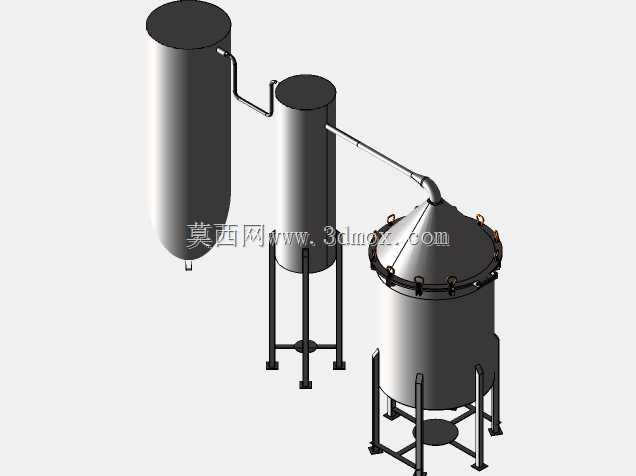

这套提取装置主要面向植物精油提取生产场景，适配柠檬草这类芳香植物的有效成分萃取作业，整套设备采用立式罐体串联布局，从左至右依次排布蒸馏罐、冷凝过渡罐、成品储液罐三个核心单元，各单元通过架空管路连通，整体安装时需预留罐体支腿的固定点位，单支腿承重需匹配满罐工况下的总载荷，设备周边需预留不小于1.2米的操作检修通道，满足日常阀门操作、管路巡检的空间需求。

设计阶段优先考虑蒸馏工艺的气路走向合理性，首端蒸馏罐采用锥顶收口结构，能够引导汽化的精油混合蒸汽向顶部管路聚集，减少蒸汽在罐顶的滞留死角，罐身下部预留的接口可适配蒸汽通入、物料装填、残液排出的不同工艺需求，支腿采用圆管焊接结构，高度设置兼顾底部排液管路的安装空间，避免排液管路出现弯折积液的问题。中间过渡罐体承担蒸汽冷凝后的气液分离功能，罐体侧面的U型弯管路设计可平衡罐间压力，防止出现蒸汽倒灌影响蒸馏效率的情况，罐体支腿高度略高于首端蒸馏罐，利用液位差实现冷凝液的自流输送，减少额外动力输送部件的配置。末端储液罐采用直筒平顶结构，主要承担馏出液的暂存功能，罐体顶部设置的排气口可排出未冷凝的残余气体，维持整套系统的压力平衡，支腿高度与中间罐体匹配，保证液体自流顺畅。

整套设备的管路连接全部采用法兰对接形式，便于后期拆解检修与密封件更换，罐体壁厚选取兼顾承压能力与材料成本，可满足常压蒸馏工况的强度要求，所有罐体的支腿底部都设置了安装底板，可通过膨胀螺栓直接固定在硬化车间地面，无需额外搭建复杂的安装基座。在实际生产应用中，这套装置可连续完成物料蒸馏、蒸汽导送、冷凝收集的全流程作业，相比零散拼接的提取设备，整体气路密封性更好，能减少精油成分的挥发损耗，设备布局紧凑，在中小型精油加工车间内即可完成布置，不需要占用过大的生产场地，结构设计上充分考虑了生产操作的便利性，阀门操作点位全部设置在人员站立可及的高度，日常生产时不需要登高操作，降低作业安全风险。建模过程中对罐体的同心度、管路的对接精度都做了对应约束，各部件的装配间隙符合实际加工装配的公差要求，可直接作为同类型提取设备结构设计的参考原型，也可用于生产前的布局模拟校验，提前排查安装空间干涉、管路走向不合理的问题。
