Q38B-E型PLC扩展安装机架结构设计

这款扩展机架是PLC控制系统搭建过程中常用的扩展承载部件，主要用于多模块配置的工控场景中，当主基板的IO、通讯、功能模块插槽数量无法满足整线控制需求时，就需要通过这类扩展机架来拓展可挂载的模块数量，实现多点位、多功能的复杂控制逻辑搭建。从实际工程应用来看，这类机架常见于中大型生产线的电控柜内部，比如汽车焊装线的分布式控制站、锂电生产前段的配料控制系统、物流分拣线的主控柜扩展单元，都会用到同类型的扩展基板来承载各类功能模块。

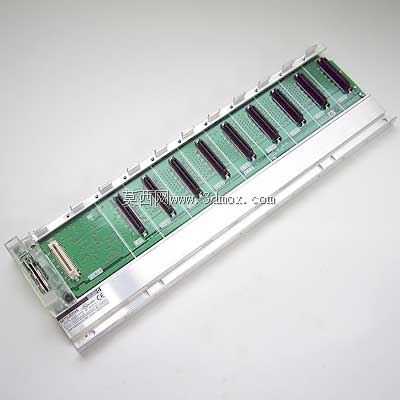

从结构设计角度来看，该机架采用一体化金属型材作为承载基底，边缘做了折边强化处理，既保证了长条形结构的整体刚性，避免多模块安装后出现基板形变导致的接插件接触不良，同时金属基底也能为板载电路提供均匀的接地平面，降低工业现场电磁干扰对模块通讯的影响。板载的多组插槽采用等间距排布设计，每个插槽的定位卡扣位置都做了公差匹配，确保模块插入时接插件能精准对位，不会出现针脚偏移弯折的问题，插槽旁预留的标识位可以方便现场运维人员标注每个槽位对应的模块功能，减少后期排查线路的工作量。

在安装边界方面，这款机架的两侧预留了标准的柜内安装孔位，孔距符合通用电控柜的安装梁间距规范，可以直接通过螺丝固定在电控柜的横向安装梁上，不需要额外制作转接安装板。机架整体厚度控制在常规柜内安装的安全距离范围内，安装后不会与柜内的走线槽、散热风道产生干涉，板载电路与金属基底之间做了绝缘隔离处理，避免出现电路短路的风险。机架端部设置了专用的扩展通讯接口，能够通过专用连接电缆与主基板实现通讯互联，不需要额外布置通讯线路，减少柜内的布线工作量。

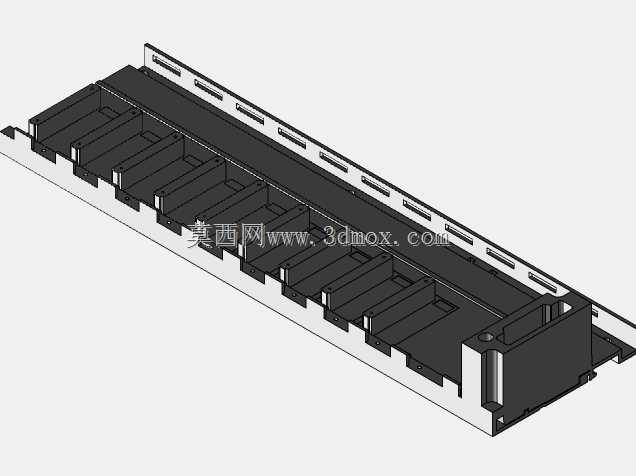

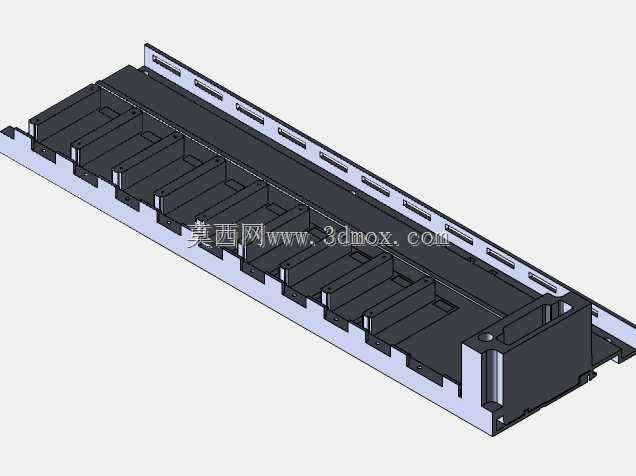

从功能特性来看，机架上的每个插槽都具备独立的供电触点与通讯总线连接，能够为挂载的各类输入输出模块、通讯模块、特殊功能模块提供稳定的供电与数据传输通道，金属外壳的屏蔽设计能够有效阻隔工业现场变频器、伺服驱动器产生的高频电磁干扰，保证模块之间的通讯稳定性。在进行三维建模时，需要重点关注插槽的定位尺寸、安装孔的位置公差、整体外形的干涉边界，确保后续做电控柜布局设计时，能够准确模拟机架的安装空间，提前排查与周边元器件的干涉问题，同时接插件的配合尺寸需要严格按照实物参数建模，保证虚拟装配时的对位精度，为后续的生产安装提供准确的三维参考。
