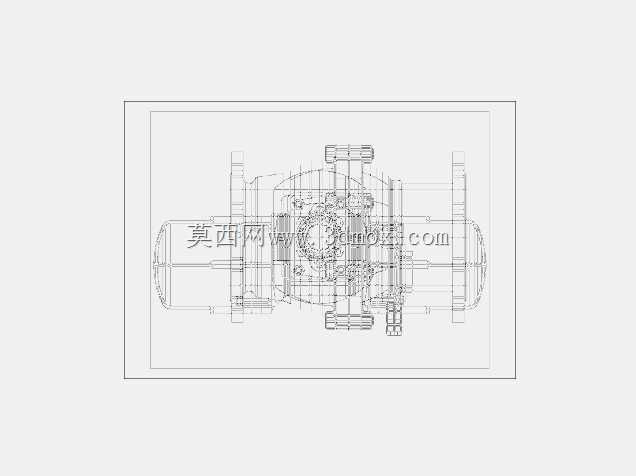

SV-KTM型ND150PN16阀门结构设计

这款SV-KTM规格的ND150 PN16承压阀门，主要适配公称通径150mm、公称压力1.6MPa的工业流体管路场景，在市政给排水主管网、化工介质输送支线、暖通空调循环水系统、冶金工艺冷却管路中都能见到这类结构的应用，核心作用是控制管路内流体的通断、调节介质流量与流向，同时满足管路系统的承压密封要求，避免介质跑冒滴漏。从结构设计来看，该阀门采用对称式的壳体布局，主体壳体为铸件成型的流道结构，内部集成了启闭件、密封副、阀杆传动组件，两侧预留标准法兰连接端面，可直接与同压力等级的管道法兰配对安装，安装时需注意法兰端面的密封垫片选型，根据输送介质的温度、腐蚀性匹配对应的垫片材质，同时控制螺栓锁紧力矩均匀，避免法兰偏斜导致密封失效。设计过程中优先考虑了流道的通流效率，内部流道做了圆弧过渡处理，减少介质流经时的局部阻力损失，降低管路系统的泵送能耗；启闭组件的运动行程经过精准校核，确保全开状态下启闭件完全脱离流道区域，不会对介质流动造成额外遮挡，全关状态下密封副能够完全贴合，实现零泄漏的截断效果。阀杆部位采用了多级填料密封结构，可在长期带压运行状态下阻止介质从阀杆配合间隙渗出，同时预留了填料压盖的调节余量，后期运维时可在不拆解阀门主体的情况下补充压紧填料，延长设备整体使用寿命。从安装边界来看，该阀门的整体轴向尺寸、法兰螺栓孔分布完全符合PN16压力等级的法兰连接标准，安装时无需对现有管路做额外改造，可直接替换同参数的老旧截断阀；阀体底部设置了排污螺塞结构，可在管路检修时排出阀腔内部积存的杂质、冷凝液，避免长期积存的杂质冲刷密封副导致密封性能下降。日常运维中，这类阀门需要定期做启闭动作测试，避免长期处于静止状态导致启闭件与阀座结垢卡涩，传动部位可定期加注润滑脂降低操作力矩，确保工况需要时能够可靠动作。针对不同的输送介质，该结构可通过更换密封副、壳体材质适配清水、油品、弱腐蚀性化工介质等多种工况，材质选型覆盖铸铁、铸钢、不锈钢等多个类别，满足不同行业的管路使用需求。
