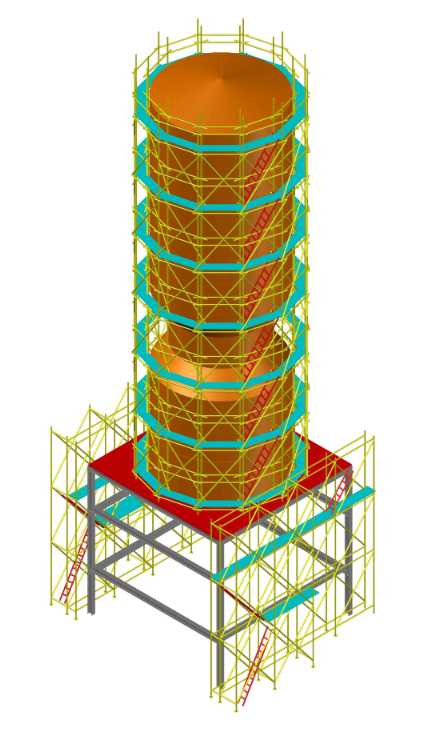

储罐安装作业用落地式脚手架结构设计

在石化、储运领域的立式储罐现场安装作业中，作业人员需要在罐壁不同高度位置完成壁板焊接、防腐涂装、附件安装、焊缝检测等多道工序，常规登高梯具无法满足多点位连续作业的承载需求，也无法提供足够的操作空间放置焊枪、探伤仪、涂料辊等作业工具，因此需要配套搭设贴合罐壁弧度的专用脚手架作为作业依托。这套脚手架在设计阶段优先考虑了与储罐外壁的贴合度，架体靠近罐壁一侧的立杆排布预留了150mm的安全操作间隙，既避免架体剐蹭已做防腐处理的罐壁表面，也能让作业人员在架体上探身操作时不会出现过大的临空距离，降低高空坠落风险。架体的横向水平杆按照1.8m的步距设置，每一层操作面都满铺防滑钢跳板，跳板两端用扣件与水平杆锁死，防止作业人员走动时跳板移位，操作面外侧设置两道防护栏杆，上杆高度1.2m，中杆高度0.6m，底部设置180mm高的挡脚板，避免工具、螺栓等小件物料从架体高空坠落伤及地面人员。考虑到储罐安装现场多为硬化后的混凝土地面，架体底部的立杆全部配置可调底座，可根据地面实际平整度调整立杆高度，保证整个架体的水平度偏差控制在架体总高度的1/1000以内，避免局部立杆受力不均引发架体失稳。架体与罐壁之间每隔3步、3跨设置一处刚性连墙点，连墙件采用可调节长度的顶撑结构，顶紧在罐壁的加强筋位置，不会对罐壁母材造成局部压痕，同时能抵抗室外作业时的横向风荷载，避免架体出现侧向倾覆。在架体的人员上下通道位置，专门设置了带防滑条的爬梯段，爬梯两侧设置扶手，爬梯入口处设置可开合的防护门，防止非作业人员随意攀爬架体。针对储罐顶部的环向作业需求，架体最顶层的操作面沿着罐壁环向延伸出0.8m宽的作业平台，平台边缘的防护栏杆做了圆弧过渡处理，适配罐顶的环形轮廓，作业人员可以在顶层平台完成罐壁与罐顶连接位置的焊接、密封等工序。整套架体的杆件全部采用标准规格的焊接钢管，扣件连接节点的设计充分考虑了现场搭设的便捷性，不需要额外焊接作业，现场作业人员可根据不同容积储罐的高度、直径灵活调整架体的搭设高度与环向覆盖范围，杆件可重复周转使用，降低现场施工的工装成本。架体的荷载设计按照结构施工荷载取值，每平方米操作面可承载不超过2kN的均布荷载，同时满足2名作业人员携带工具同时在同一跨操作面作业的承载要求，在设计阶段已经验算过立杆的轴向承载力、水平杆的抗弯强度以及连墙件的抗拔力，确保架体在整个储罐安装周期内的结构稳定性，不会因为长期承载、风振影响出现节点松动、架体变形等问题。
