立式承压储罐壳体应力分布仿真分析

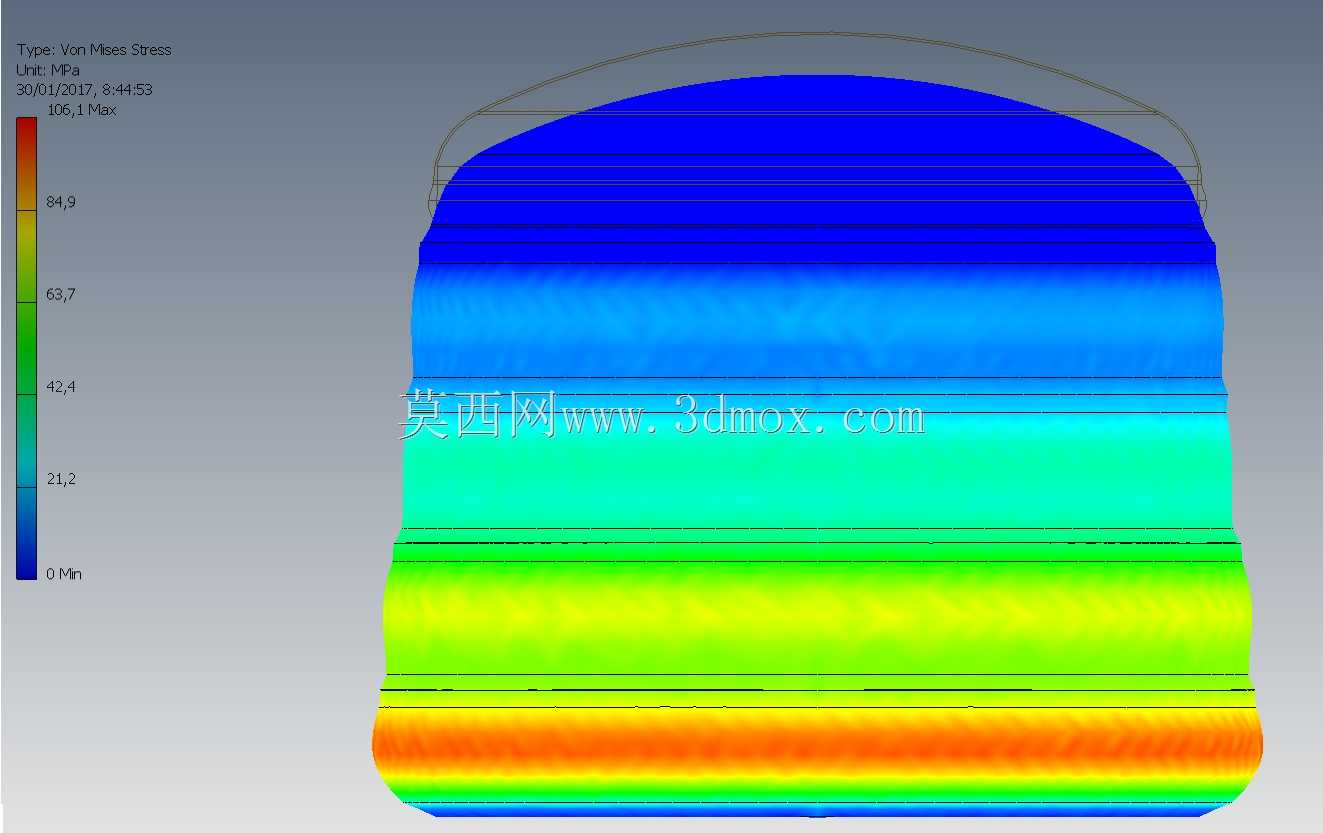

　　在石化、粮油储运、市政供水等领域，立式承压储罐是核心的物料存储载体，其壳体的应力分布直接决定设备运行安全与服役寿命，本次分析针对带拱顶的立式圆筒形储罐壳体展开，覆盖从罐底到罐顶的全筒体应力变化规律。从实际工程场景来看，这类储罐多用于存储带一定内压的液态介质，日常运行中除了承受介质静液柱压力，还要承受罐内气相空间的工作压力，部分工况下还要叠加风载、地震载荷的组合作用，因此壳体不同高度位置的应力水平差异极大，不能仅凭等壁厚设计覆盖全段强度需求。从应力云图的分布规律可以看到，罐底位置的应力水平最高，这是因为该位置同时承受最大的静液柱压力与罐底约束带来的边缘应力，橙色高应力区集中在罐底往上1/6筒体高度范围内，该区域也是工程中储罐泄漏、

　　焊缝开裂的高发区，设计时通常会在该段增加壁厚，或者设置加强圈来分散局部应力。往上的筒体段应力呈现梯度递减的规律，从黄色过渡到青色、蓝色，对应应力水平逐步降低，这部分筒体主要承受环向拉应力与轴向压应力的组合作用，常规等壁厚设计即可满足强度要求，但要注意开孔接管位置的局部应力集中，需要做补强处理。罐顶拱顶位置整体应力水平最低，蓝色低应力区覆盖整个拱顶曲面，这是因为拱顶的曲面结构可以将内压转化为薄膜应力，受力状态更均匀，但要注意拱顶与筒体连接的角焊缝位置，该位置存在结构不连续带来的局部应力突变，是疲劳失效的重点排查位置。做这类应力分析时，首先要明确储罐的安装边界，罐底通常采用锚固或者坐浆铺设的方式与基础连接，

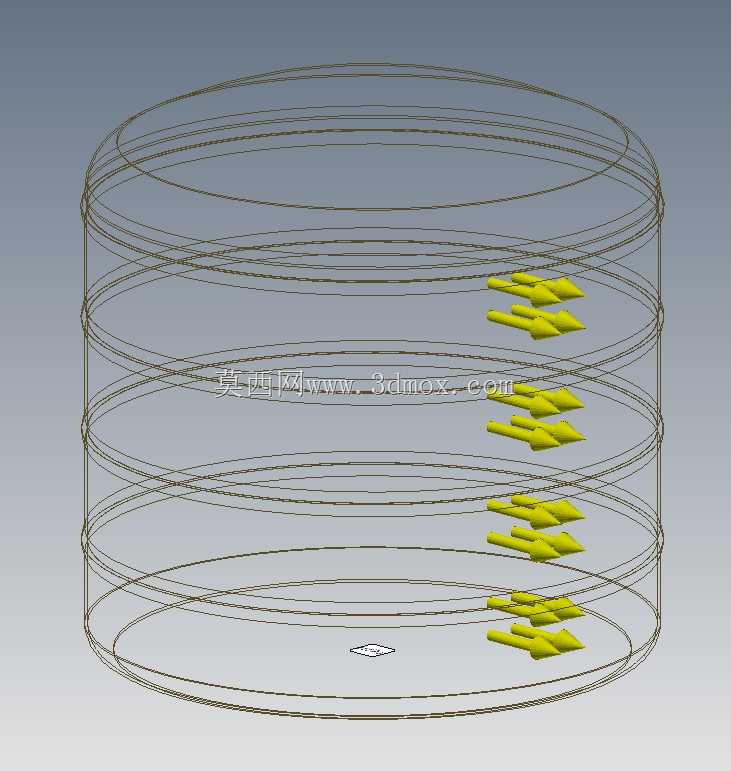

　　约束条件的设定直接影响底部边缘应力的计算结果，不能简单设置为全固定约束，要结合基础的实际刚度调整约束参数。其次要准确加载介质压力，静液柱压力是随高度线性变化的分布载荷，不能简化为均布载荷加载，否则会导致中下部筒体的应力计算结果偏差超过30%，直接误导壁厚选型。另外还要考虑焊接残余应力的影响，虽然有限元静力学分析不会直接计入残余应力，但高应力区的焊缝必须做消除应力热处理，避免运行过程中应力叠加导致开裂。从设计优化的角度来看，根据应力梯度分布做变壁厚设计，罐底段采用较厚钢板，往上逐段减薄，可以在满足强度要求的前提下降低15%-20%的材料成本，同时要在高应力区避免开设人孔、接管等结构，如果必须开孔，要采用厚壁补强管或者整体补强锻件，降低局部应力集中系数。对于服役超过5年的在役储罐，也要重点检测云图显示的高应力区的壁厚减薄情况与焊缝缺陷，结合定期检验的测厚数据重新校核应力水平，评估剩余服役寿命，避免出现泄漏、爆罐等安全事故。
