弧形承托式管道储罐支撑鞍座结构

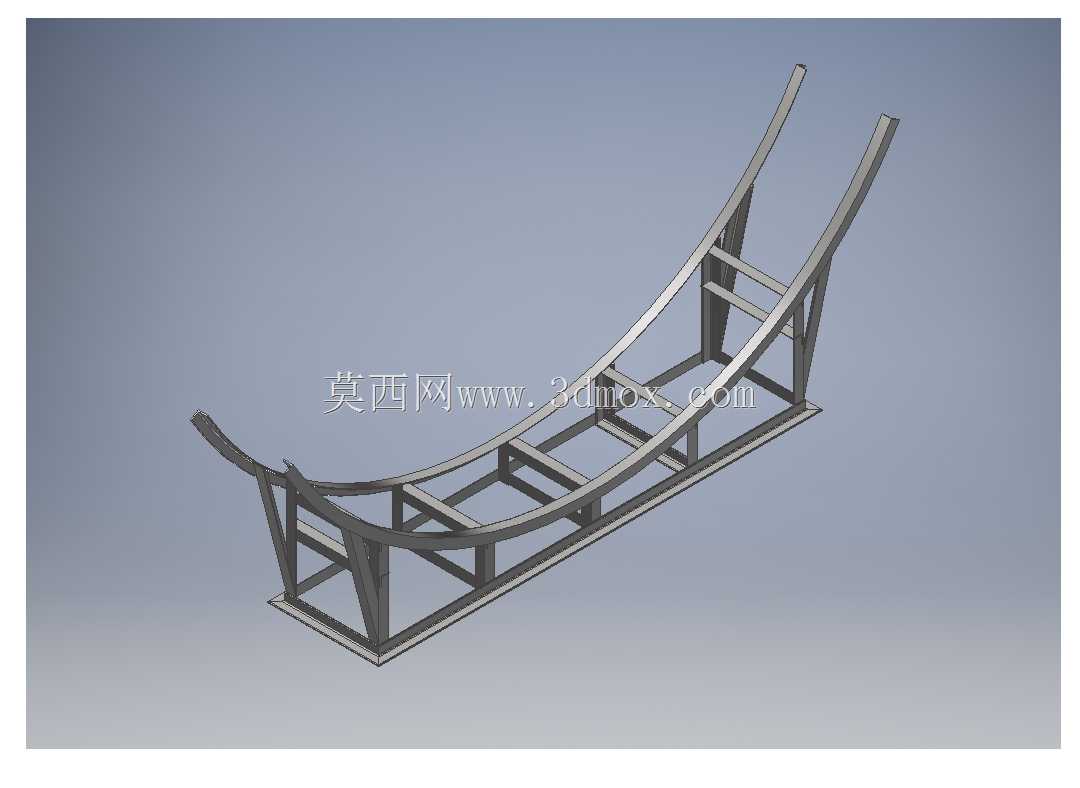

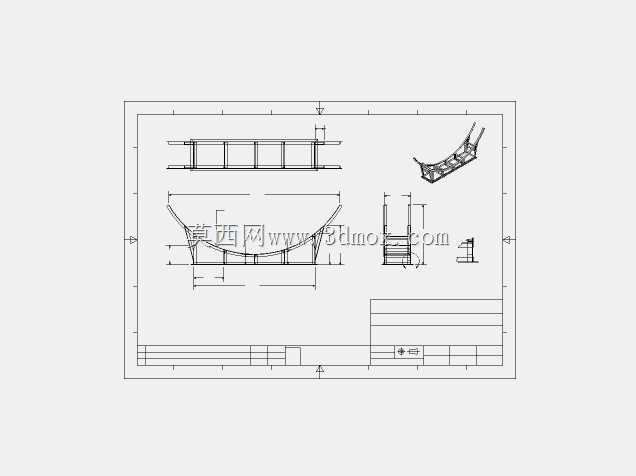

　　这类弧形承托结构主要应用于石油化工、市政给排水、长输管线场站以及工业厂区的工艺管线布设场景，也可配套中小型卧式储运储罐做底部支撑使用，核心作用是抵消管道或储罐充重后的径向形变，分散竖向载荷到安装基础面，避免管线局部应力集中导致的焊缝开裂、衬层破损问题。从结构设计逻辑来看，整体采用框架式型钢焊接构型，上部的弧形承托弧面曲率完全匹配被支撑件的外径，接触段预留了衬垫安装空间，现场安装时可根据输送介质温度特性选配橡胶、聚四氟乙烯或者木质隔垫，一方面补偿管道热胀冷缩产生的微量位移，另一方面避免钢制构件直接接触造成的电化学腐蚀。两侧的斜向支撑采用变角度布置，顺着载荷传递路径将上部承托面的竖向力分解到下部的矩形底框上，

　　底框上预设的地脚安装孔位可直接匹配预埋螺栓或者膨胀螺栓固定，不需要现场额外打孔裁切，能大幅缩短现场安装的工期。中间的横向连系杆除了增强整体框架的抗扭刚度外，还可作为现场检修时的临时踩踏支撑，兼顾了运维阶段的实用性。设计时充分考虑了安装边界的适配性，整体底框的宽度控制在常规设备通道的允许通行范围内，不会占用过多管线布设空间，弧形段的抬升高度符合管线布设的通用标高要求，可直接对接同管径的管线支撑体系，不需要额外调整管线坡度。结构所有的焊接节点都做了等强处理，型钢选型时根据支撑载荷等级匹配对应壁厚，避免冗余设计造成的材料浪费，同时所有外露棱边都做了倒角处理，避免现场安装作业时的磕碰划伤。这类支撑结构相比传统的混凝土支墩，自重更轻，

　　安装精度更高，可在预制厂完成整体焊接和防腐处理后直接运抵现场装配，尤其适合改扩建项目中不能大规模进行土建作业的场景，也可用于临时管线布设的快速支撑，拆装后可重复周转使用，适配不同外径的管道或储罐时仅需调整上部弧形承托板的曲率即可，框架主体部分可实现通用化复用。
