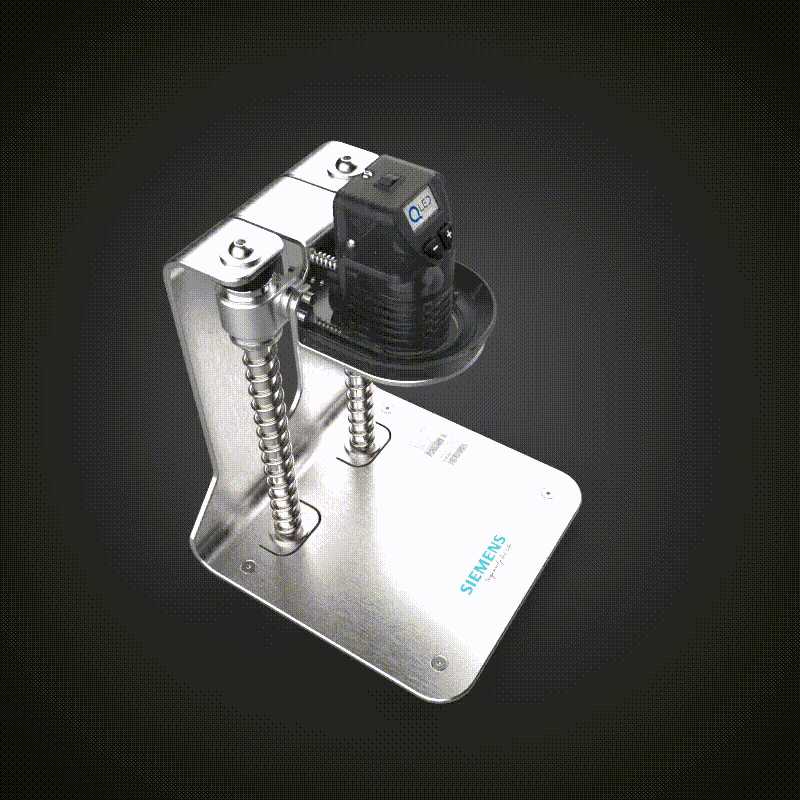

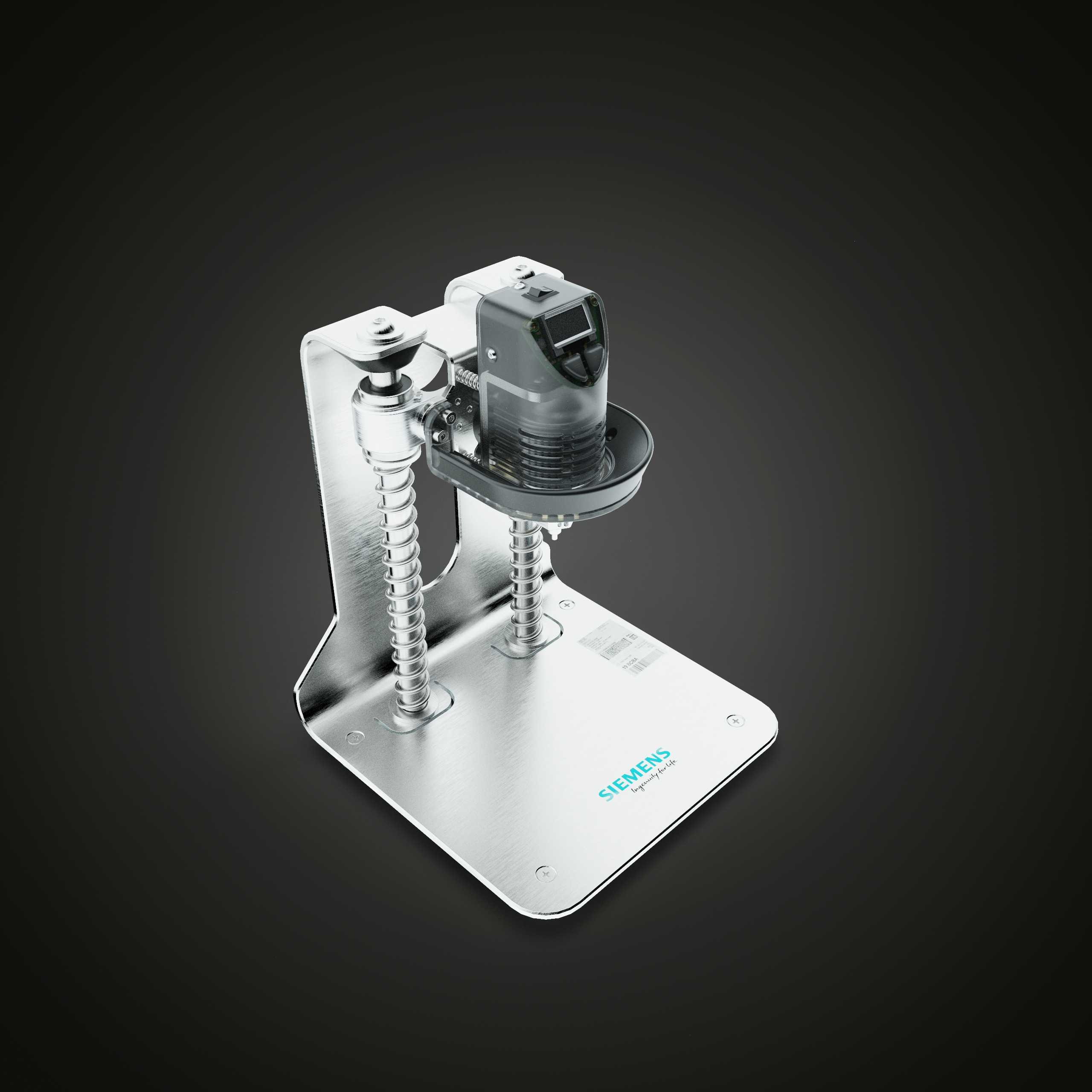

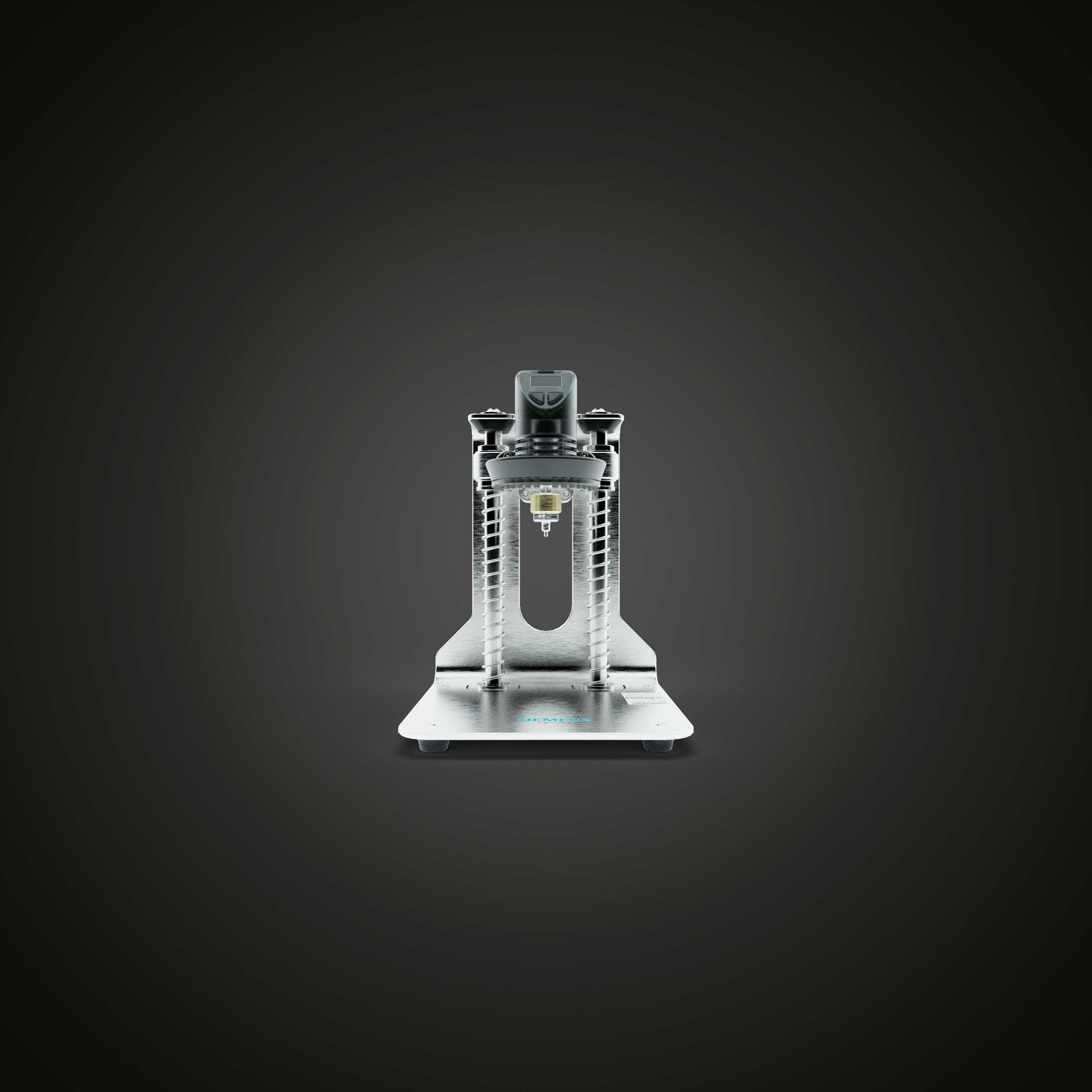

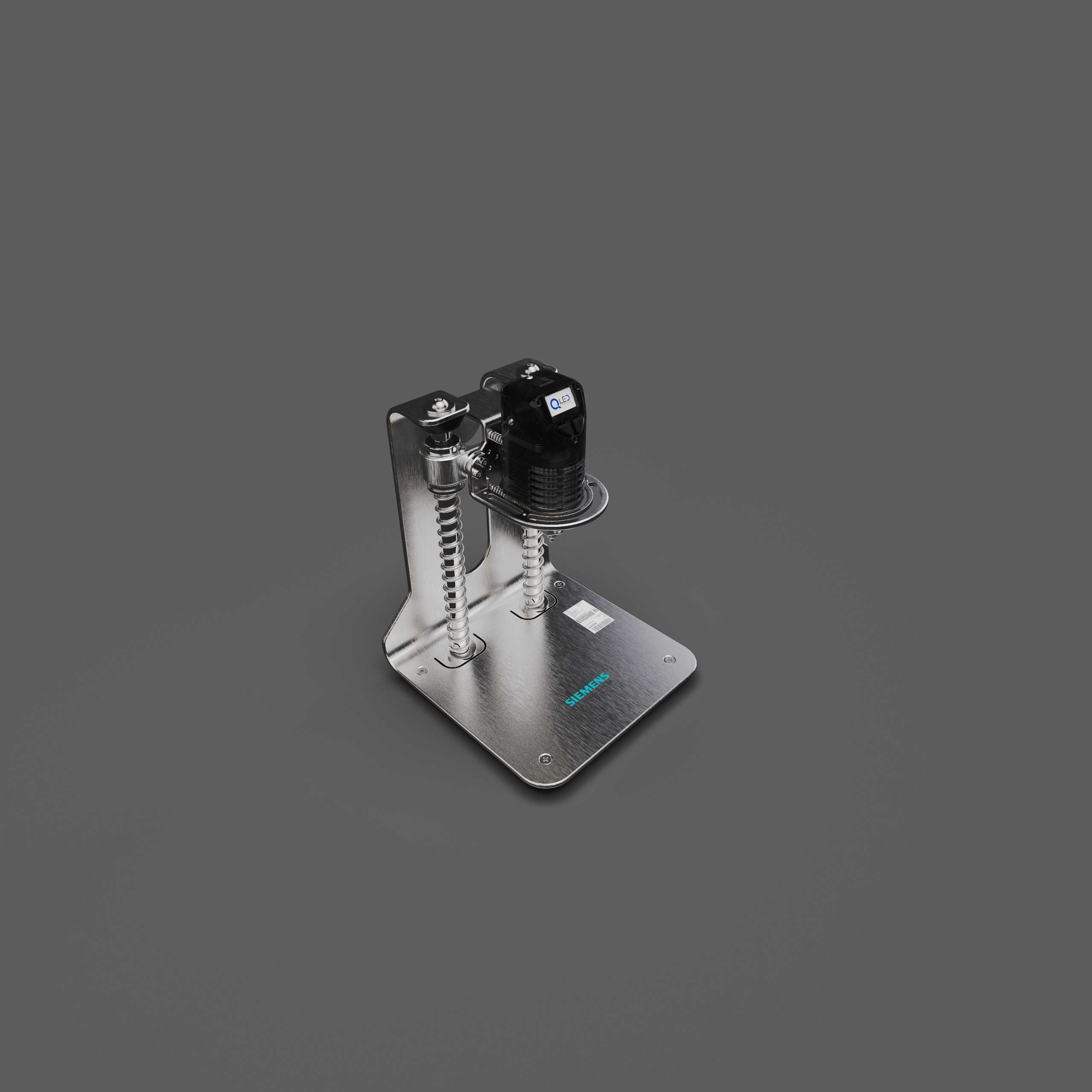

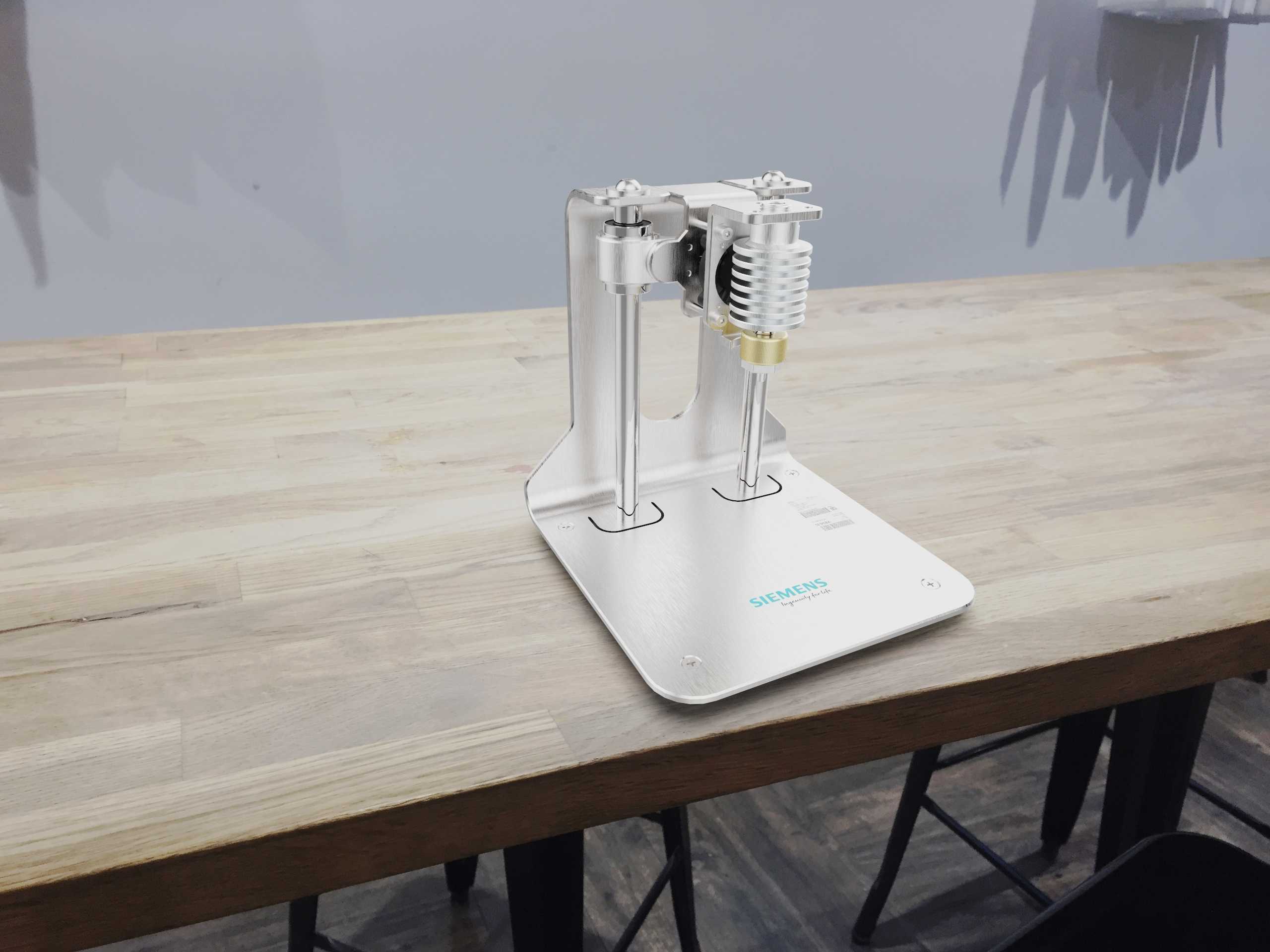

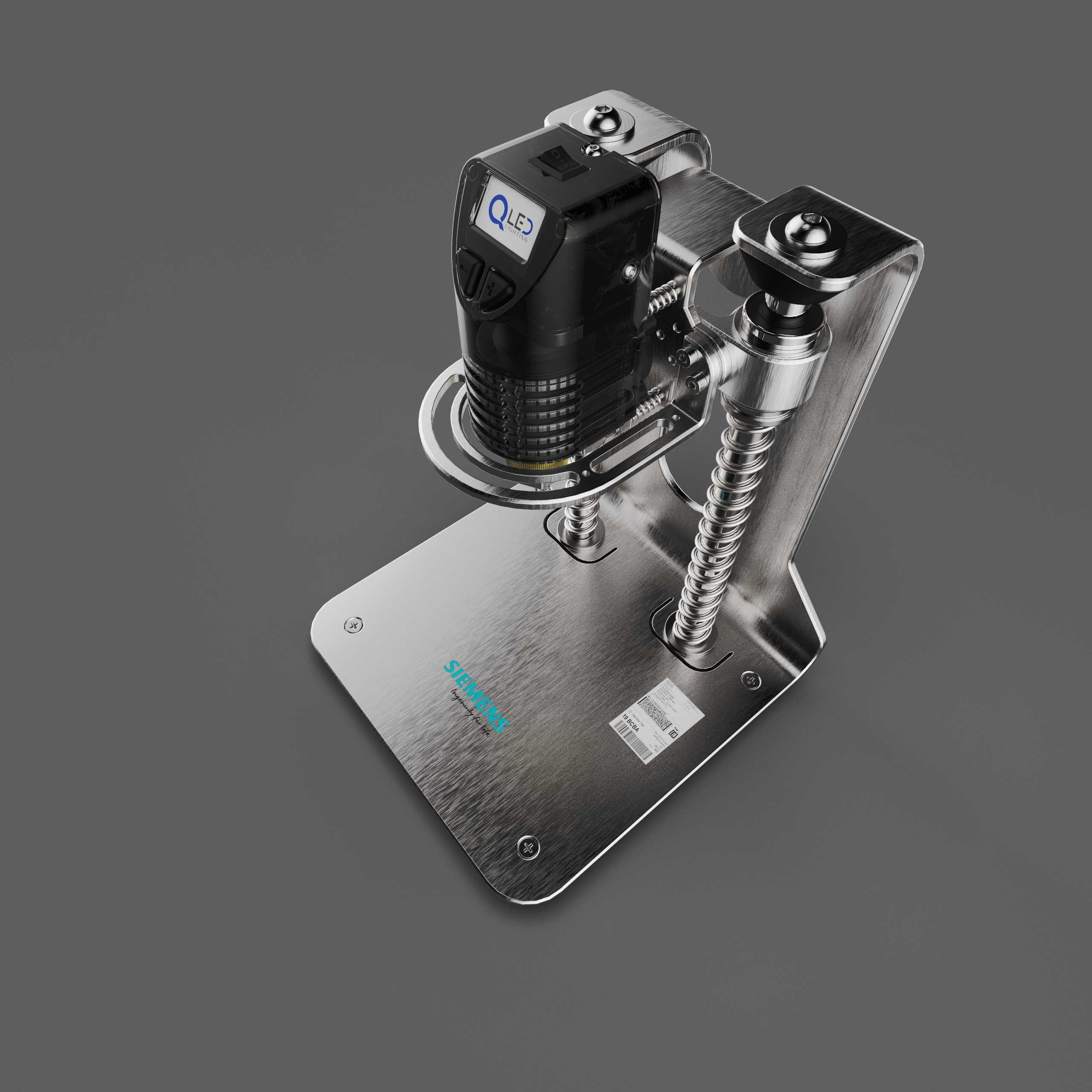

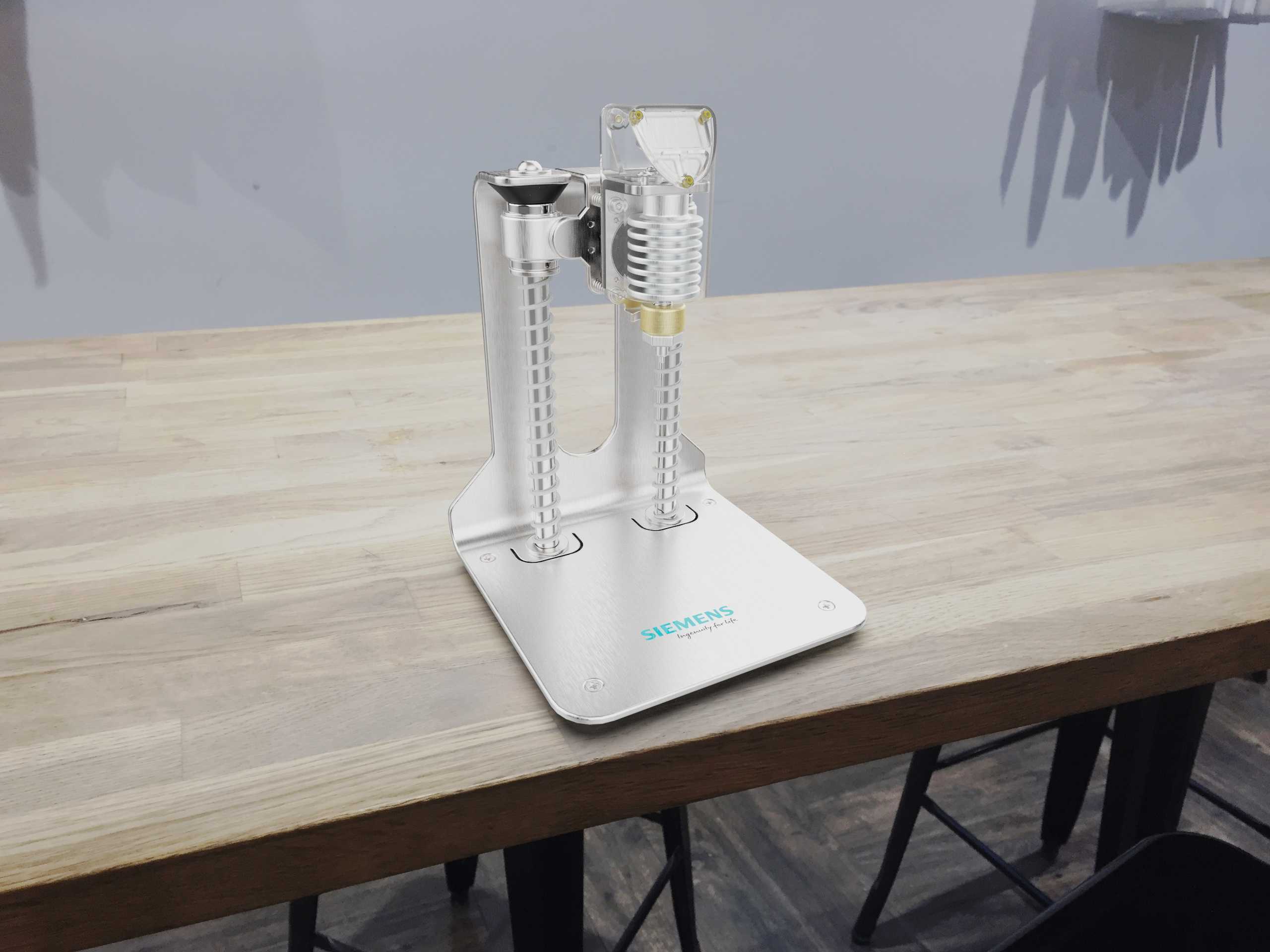

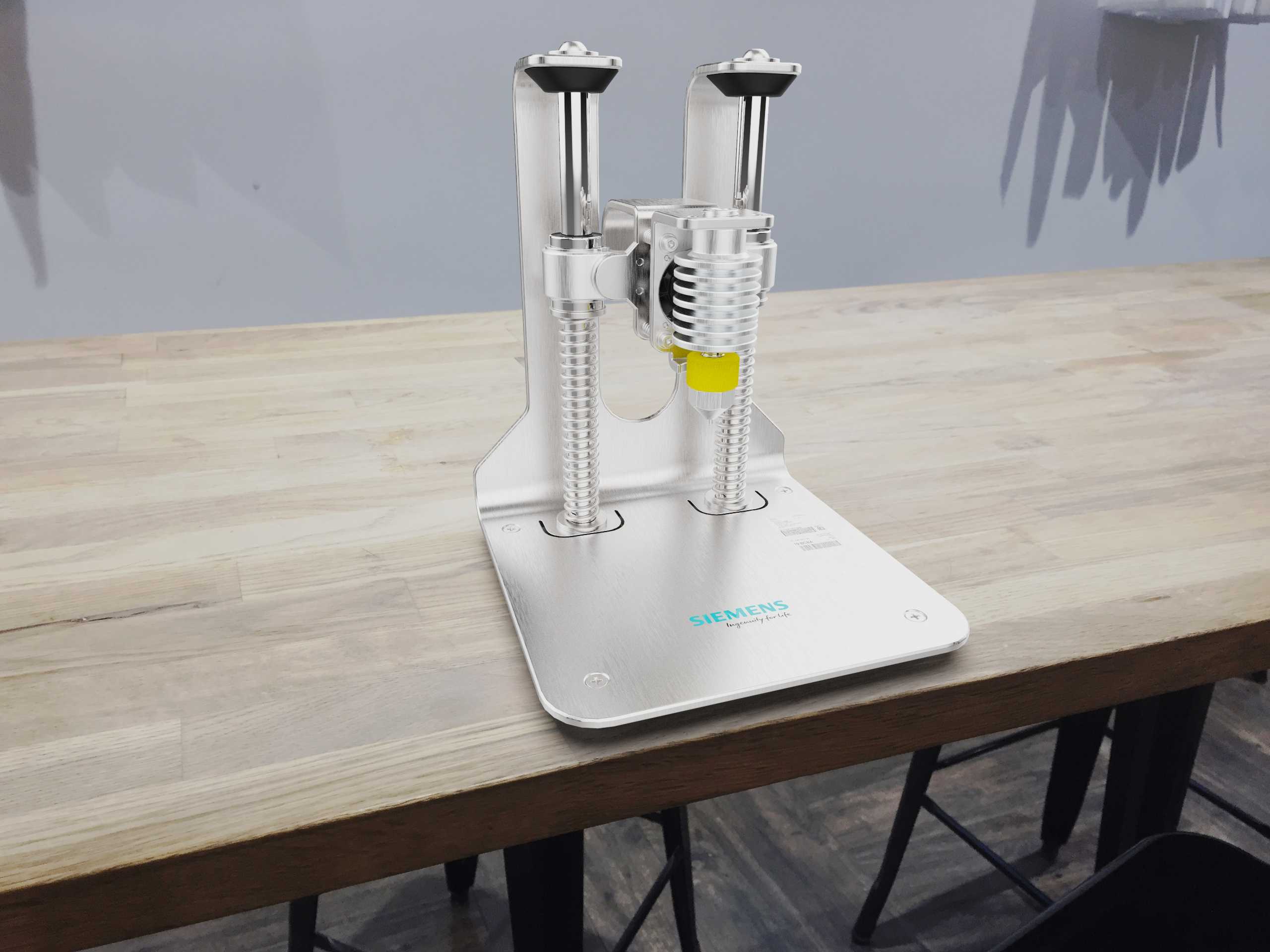

台式黄铜螺母加热压合装配装置

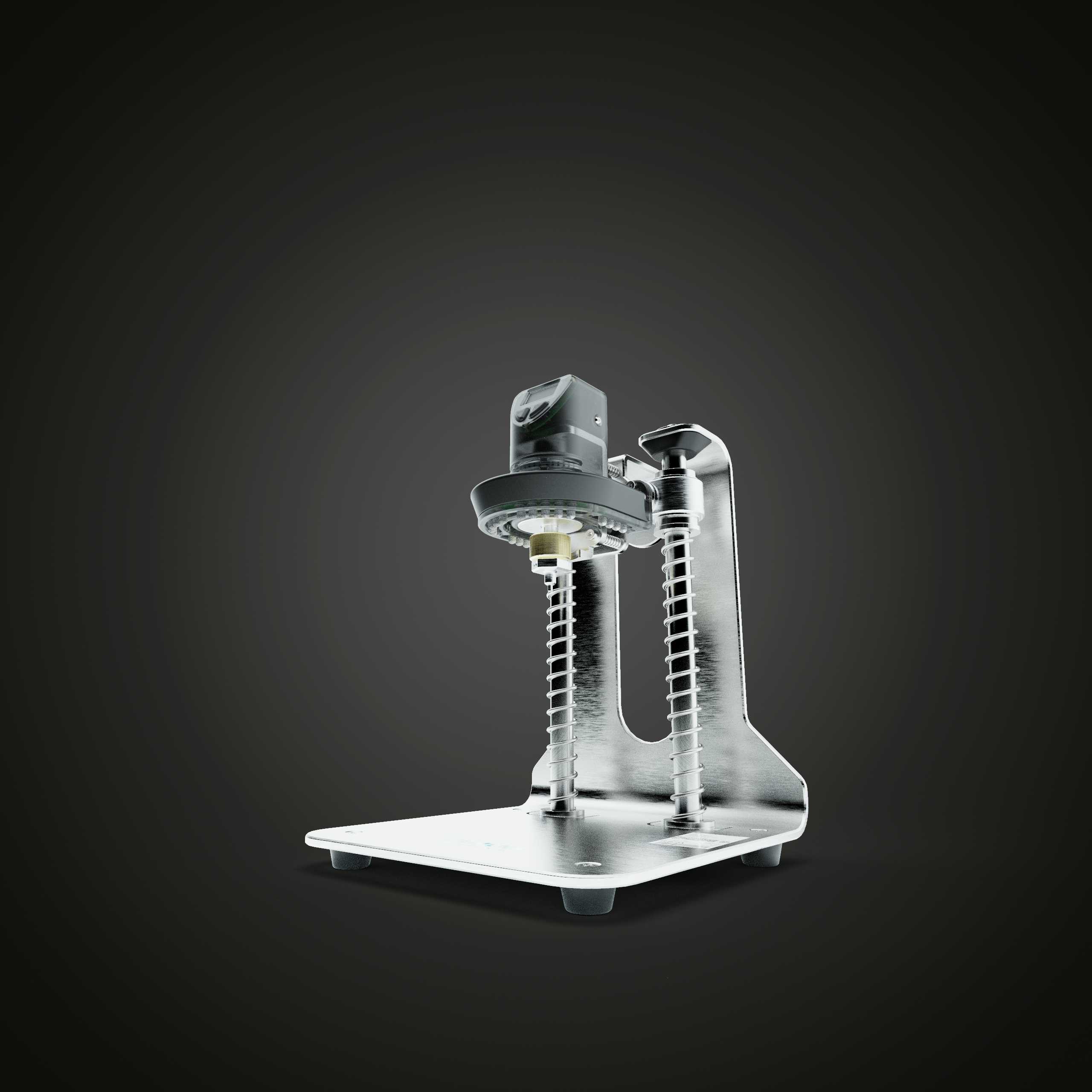

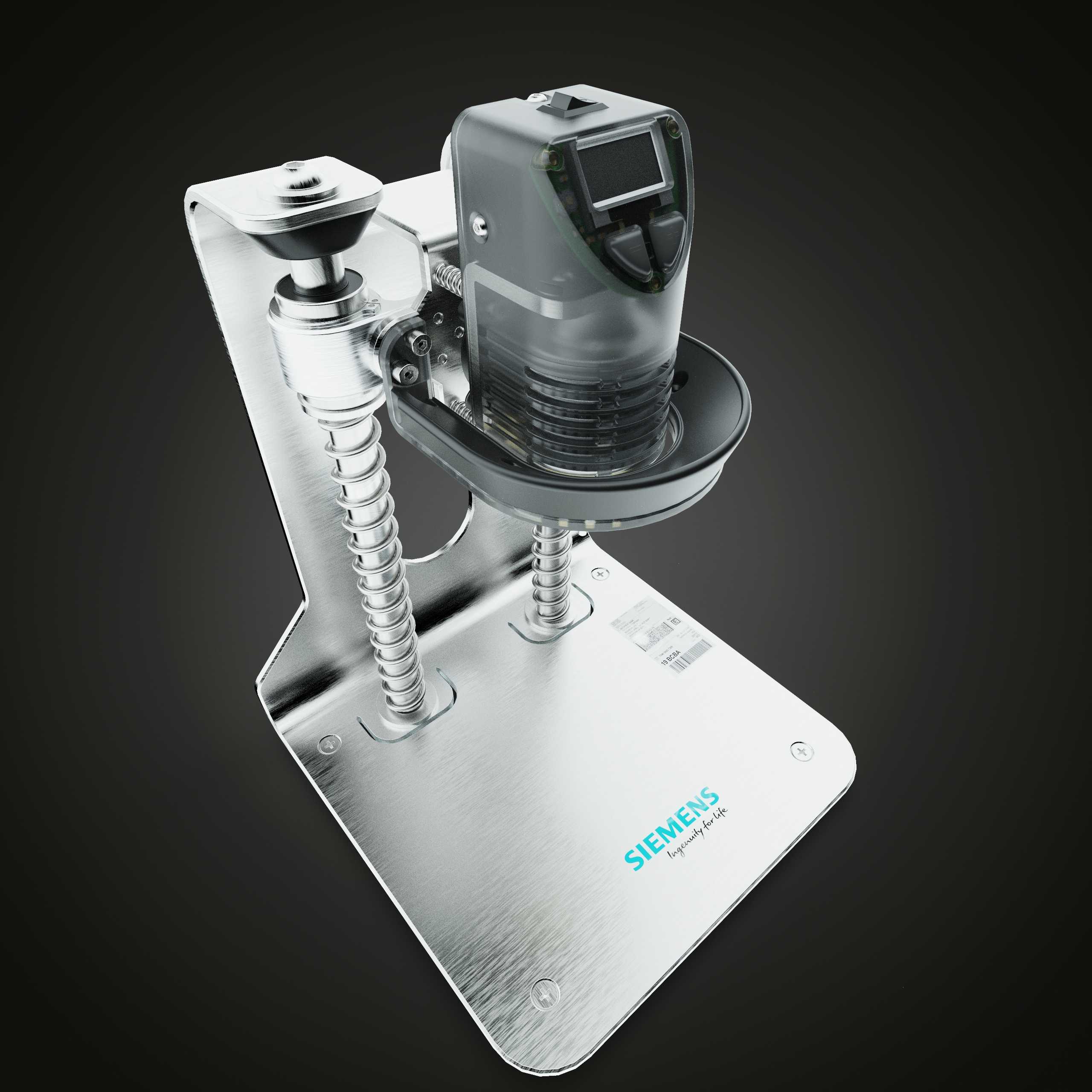

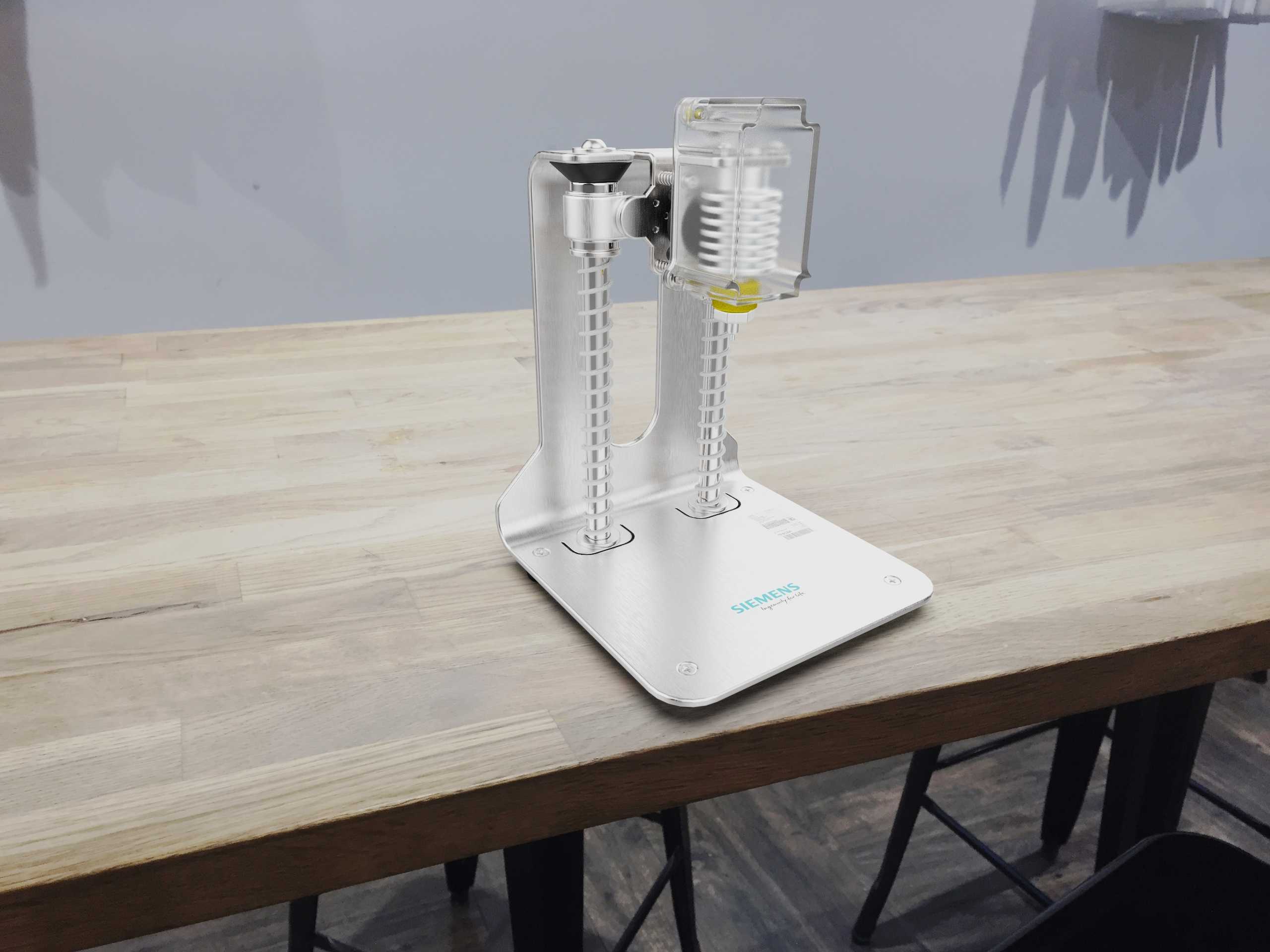

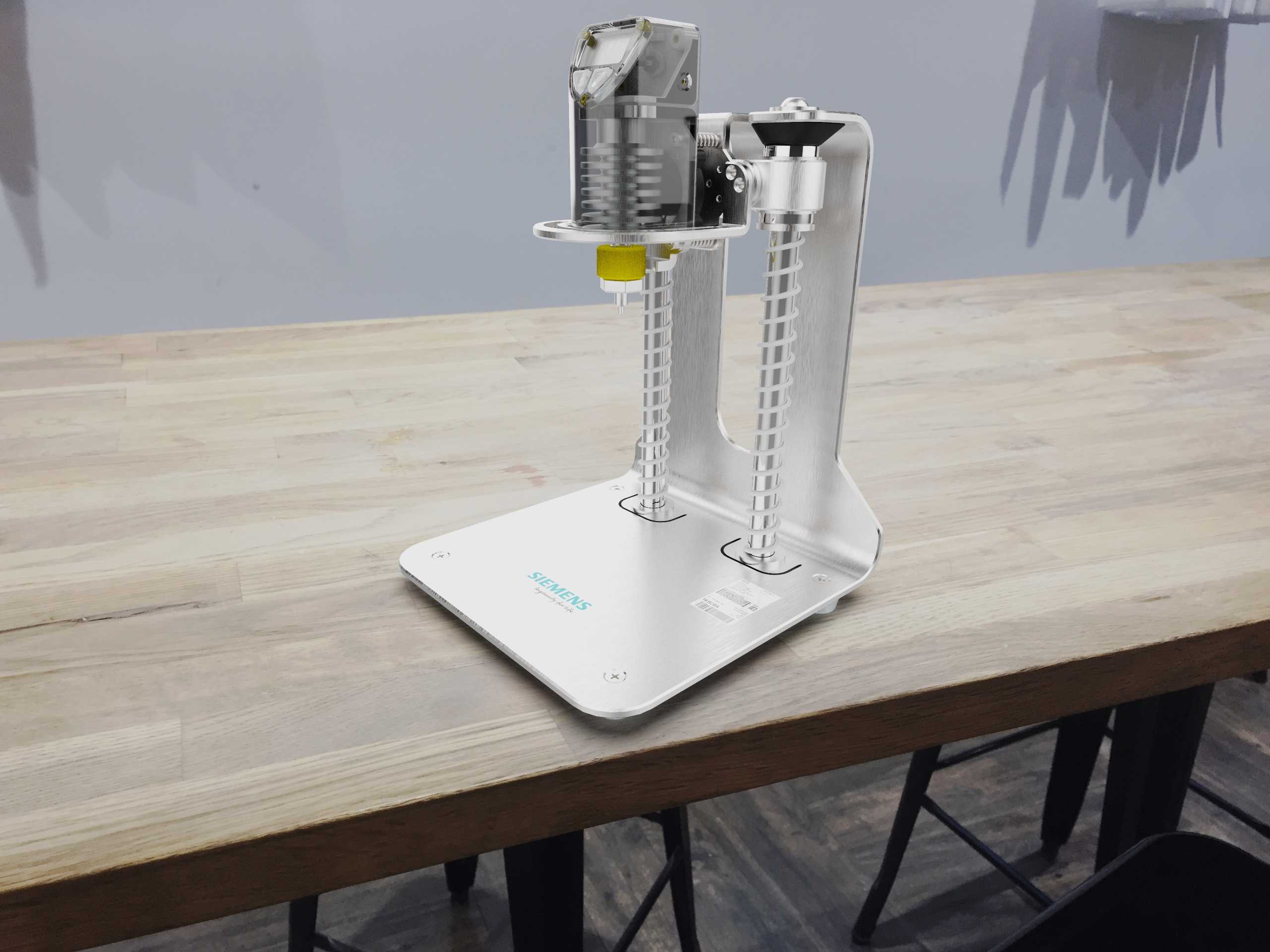

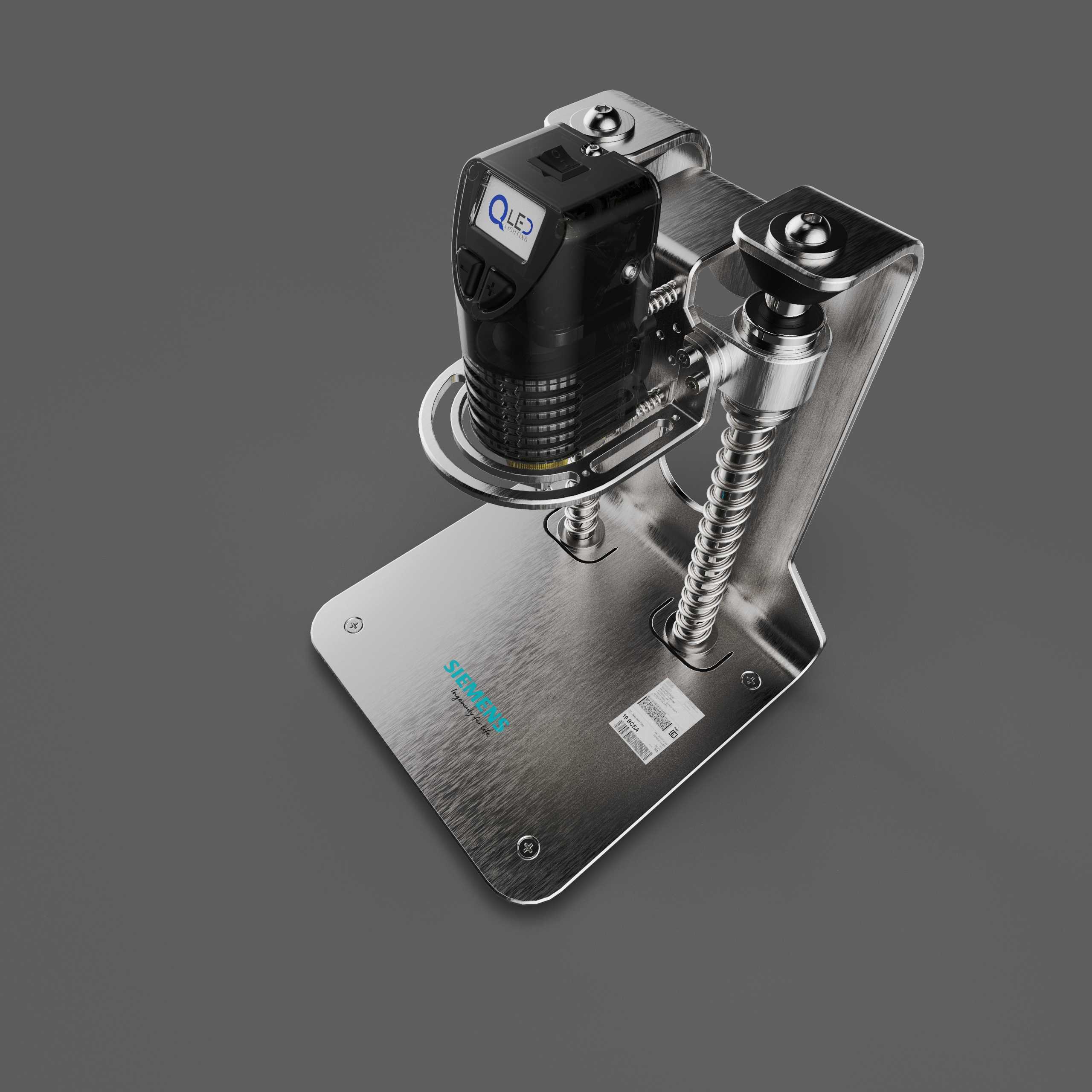

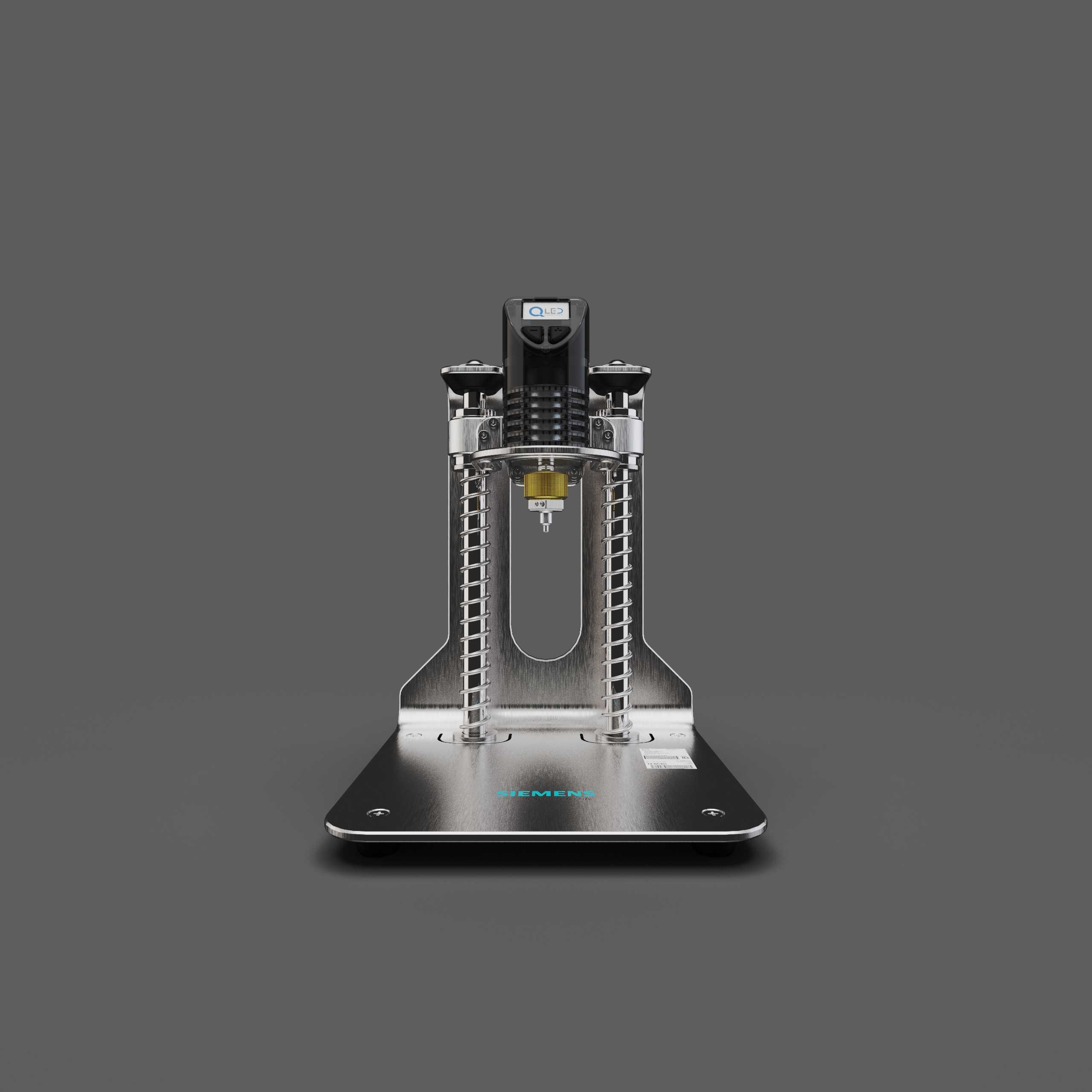

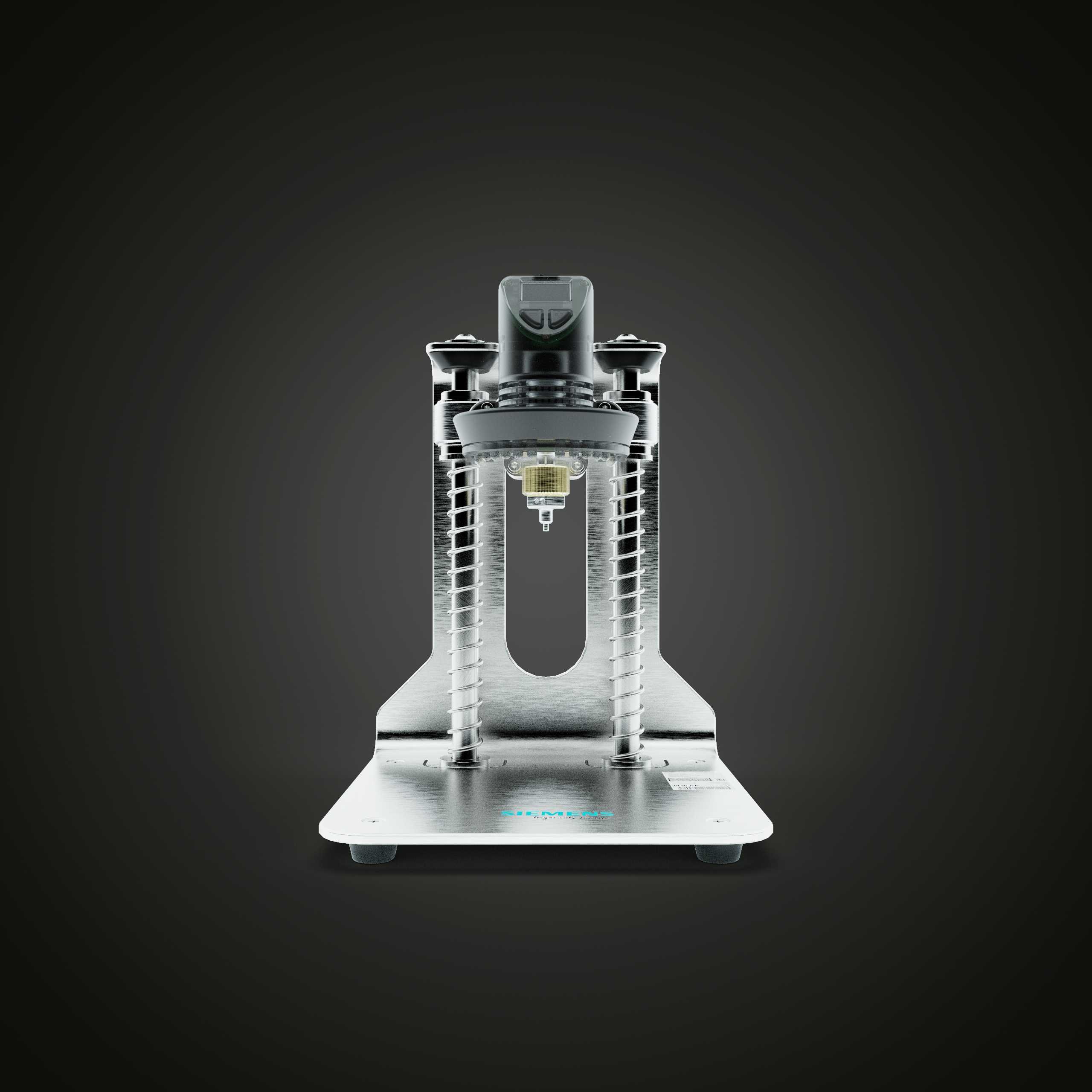

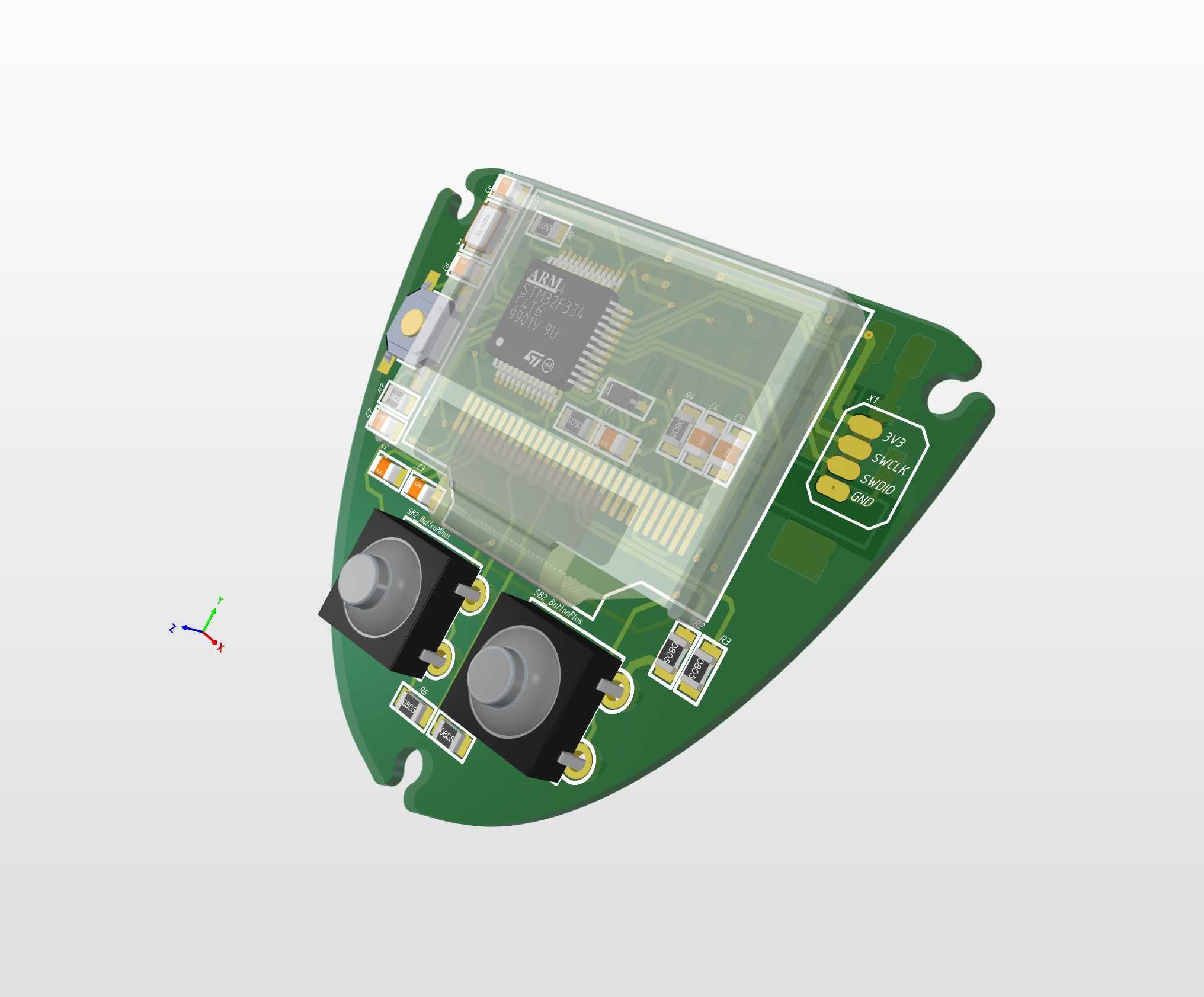

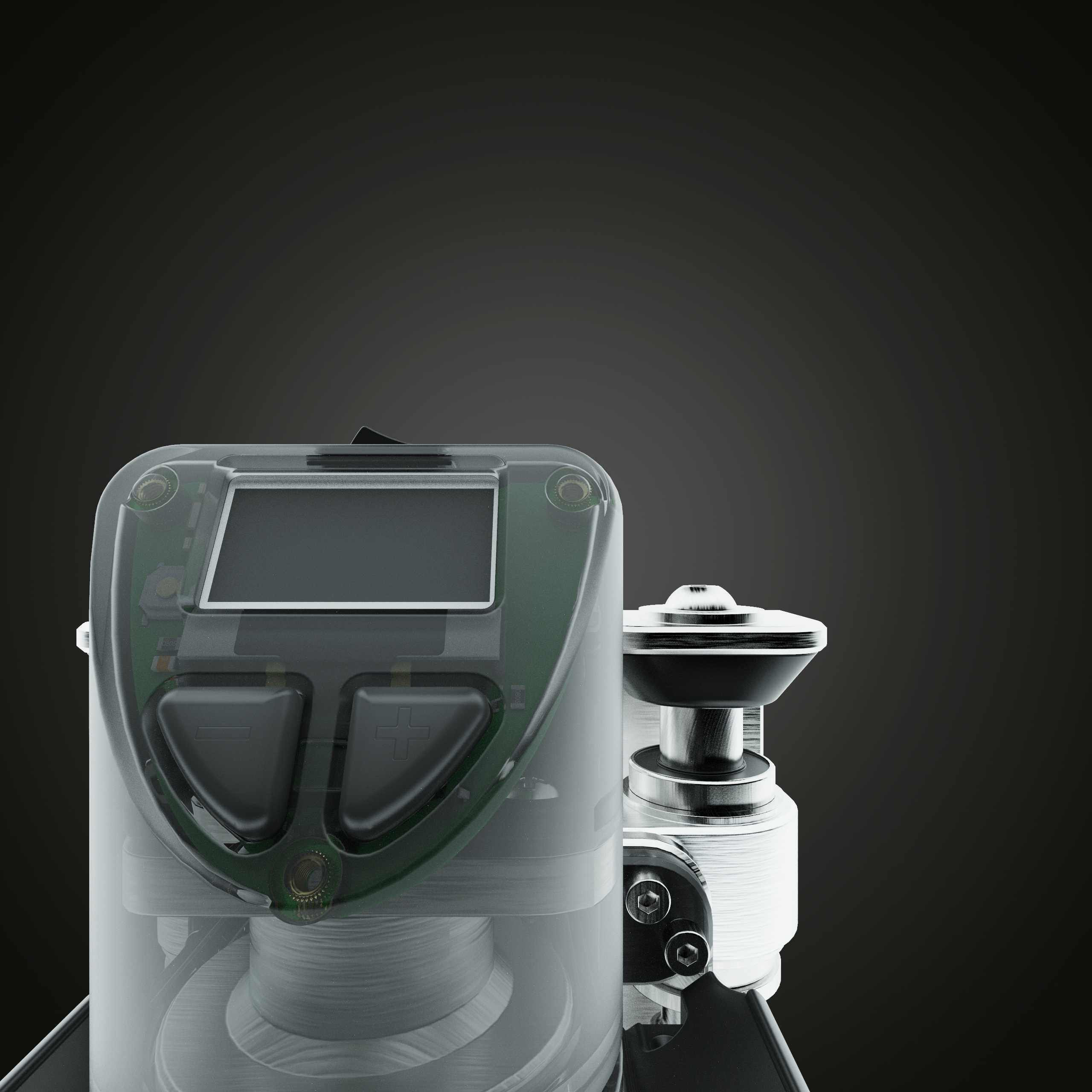

在消费电子壳体、小型塑胶结构件的组装产线环节，热熔植入黄铜嵌件螺母是极为常见的工序，这套装置正是针对该类工序开发的桌面式作业工装，适配小批量打样、中小批量产线工位的螺母热压植入需求，可替代纯手工烫压、简易夹具压合的粗放作业模式，大幅降低螺母植入偏斜、塑胶件熔接不均、嵌件拉拔力不达标的不良率。整套装置采用立式悬臂支撑结构，底部为整块铣削成型的不锈钢安装底板，底板预留多组沉头安装孔位，可直接固定在标准防静电工作台面，也可搭配定制仿形载具实现不同规格塑胶件的快速定位，底板上的标识区域可用于粘贴工位编号、操作指引，适配车间5S管理要求。支撑立板采用折弯一体成型的不锈钢板材，与底板通过沉头螺丝刚性连接，无多余拼接缝隙，长期承受压合作业的反作用力也不会出现结构形变，立板两侧对称布置的导向光轴搭配线性弹簧，构成压头的升降导向与复位结构，压头下行过程中光轴提供全程径向约束，避免压头下压时出现偏摆，弹簧可在作业完成后带动压头自动回升至初始位置，无需操作人员手动提拉，减少重复作业的动作疲劳。压头组件搭载可调温的加热模块，可根据不同材质塑胶的熔点调整加热温度，压头端面可根据待植入螺母的规格快速更换适配套头，确保加热端面与螺母端面完全贴合，热量均匀传导至螺母外壁，压入塑胶预制孔时可让孔壁塑胶均匀熔融包裹螺母外壁的滚花纹路，冷却后形成足够的结合强度。装置的压合行程设置有限位结构，可根据塑胶件的壁厚、螺母的植入深度调整下压止点位置，避免压入过深导致塑胶件表面被压伤，或是压入过浅导致螺母高出装配面影响后续组装。整套装置的安装边界控制在桌面级设备的合理范围内，不需要额外配置气源、液压站，仅需常规市电供电即可投入使用，对工位的配套设施要求极低，既可以放在研发打样车间供结构工程师做手板验证使用，也可以排布在组装产线作为标准作业工位，针对M2到M6规格的常见热熔黄铜螺母都能适配，更换对应压头和定位载具即可快速切换生产型号，不需要对设备主体做复杂调整。导向部位的光轴表面做了硬化处理，长期往复滑动也不会出现磨损卡顿，弹簧的复位力度经过匹配调校，既不会因为力度过大导致压头回弹冲击上部结构，也不会因为力度过小出现复位卡滞，日常维护仅需定期在光轴表面涂抹少量润滑脂即可，没有复杂的保养流程。
