玻璃纤维检测用层压式工装夹具结构

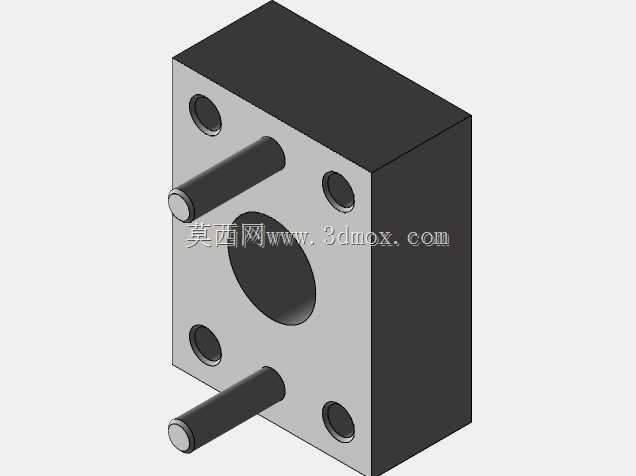

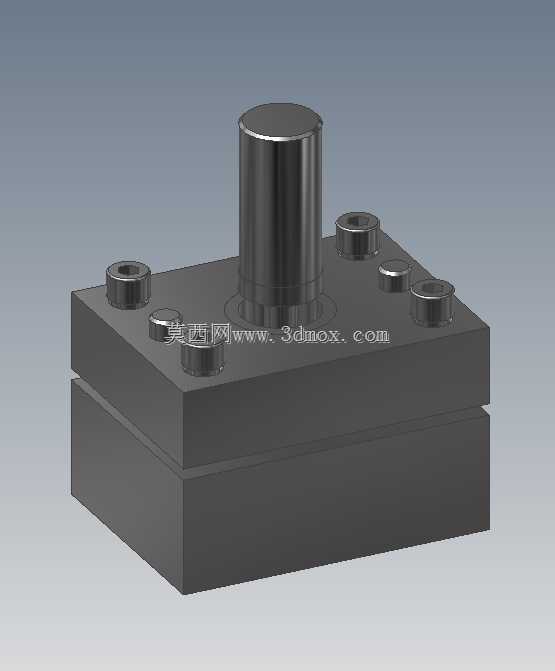

　　这套工装结构主要面向玻璃纤维制品的力学性能检测工序，在复合材料实验室、玻纤制品生产质检环节中承担试样装夹定位的核心作用，能够配合压合执行部件完成标准试样的固定与施压动作，避免检测过程中试样出现滑移、偏斜导致的检测数据失真。从结构布局来看，整体采用上下双层板式架构，下层为固定基座板，板件上预留了成组的安装沉孔，可通过内六角螺栓直接固定在检测设备的工作台面，安装孔位按照通用检测设备的T型槽间距做了适配设计，无需额外加工转接板即可完成装夹，基座板中心位置设置了定位凹台，用于放置待检测的玻璃纤维试样，凹台的深度与尺寸匹配ASTM相关检测标准的试样规格，能够快速完成试样的初定位，减少装夹找正的辅助时间。上层为活动压合板，

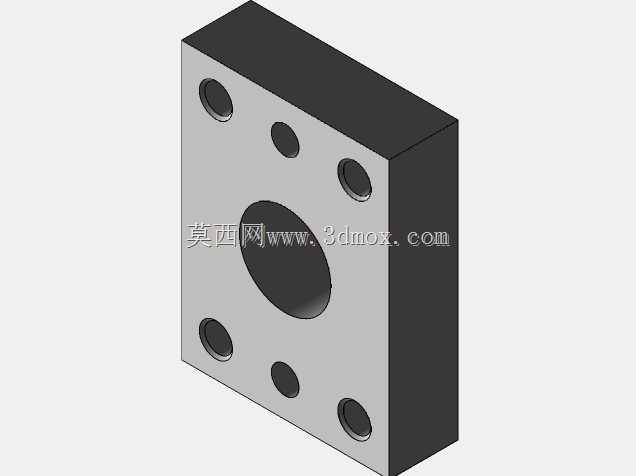

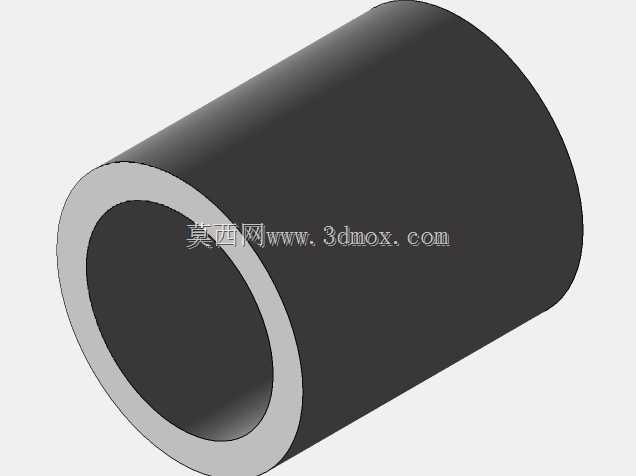

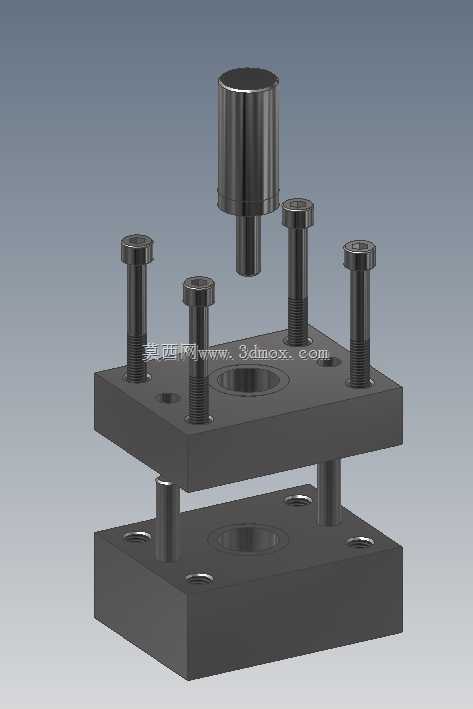

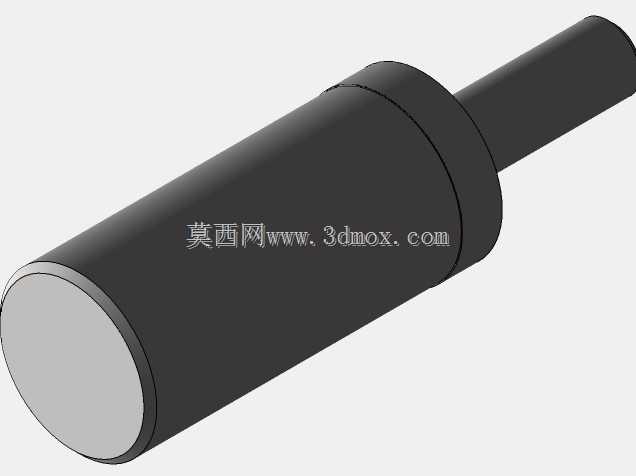

　　通过四根对称布置的导向导柱与下层基座连接，导柱与板件上的导套采用小间隙配合，保证压合过程中上层板的运动垂直度，避免压合时出现偏载导致试样受力不均。压合板上同样设置了与基座同轴的中心通孔，用于配合上方的施压冲头完成压合检测动作，冲头的安装位设置了定位止口，可快速更换不同规格的冲头以适配不同厚度、不同检测要求的玻纤试样。板件上的螺栓连接位全部采用沉孔设计，避免螺栓头突出板件表面干涉运动部件，同时所有板件的棱边都做了倒角处理，去除加工毛刺，避免操作过程中划伤操作人员或刮损试样表面。设计过程中优先考虑了工装的刚性与重复装夹精度，上下板件均采用45号钢调质处理，保证长期压合使用过程中不会出现板件变形，导柱与导套的配合公差控制在H7/g6级别，

　　既保证运动顺畅无卡滞，又能将压合的同轴度误差控制在0.02mm以内，满足高精度检测的装夹要求。实际使用时，操作人员只需将裁切好的玻纤试样放置在下层基座的定位凹台内，降下上层活动板至贴合试样表面，锁紧板件上的固定螺栓完成试样预紧，随后启动检测设备带动施压冲头下行，即可完成对应的压合、剪切类检测工序，整套结构拆装便捷，维护时只需定期给导柱添加润滑脂即可保证长期稳定运行，适配绝大多数常规玻纤力学性能检测的装夹需求，也可通过更换定位垫块拓展用于其他片状复合材料的检测装夹场景。
