方形玻璃钢电解抛光槽结构设计

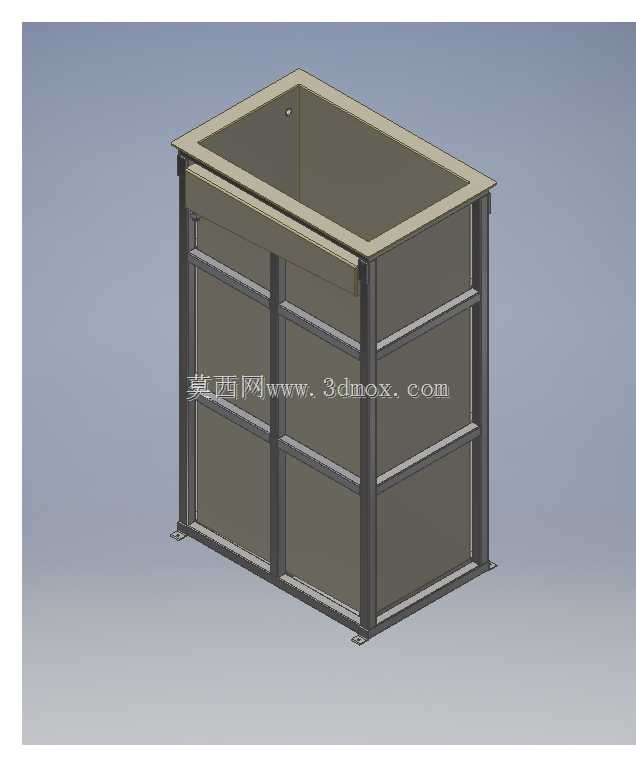

　　在金属表面处理生产线的布局规划中，电解抛光槽是决定工件表面处理质量的核心承载单元，这款方形玻璃钢材质的电解抛光槽，主要面向中小型金属工件的批量电解抛光工序，适配五金配件、小型结构件、精密冲压件等产品的表面光整加工需求，可安置在表面处理车间的生产线工位上，配合吊装工装或挂具完成工件的浸入式电解作业。从结构设计逻辑来看，槽体采用玻璃钢作为主体材质，核心考量是电解抛光过程中使用的电解液具备较强的腐蚀性，玻璃钢材质本身的耐酸碱腐蚀特性，能够长期抵御电解液的侵蚀，相比传统PP槽体具备更好的结构刚性，相比不锈钢槽体则无需额外做内衬防腐处理，有效降低长期使用的维护成本。槽体外部采用型钢框架做加强支撑，竖向立柱与横向围板的框架结构，

　　将槽体的侧壁受力均匀传递到底部安装脚座上，避免槽体盛装电解液后因液体静压力出现侧壁鼓胀变形的问题，框架的横竖型材排布经过受力核算，横向加强筋分别设置在槽体高度方向的三分之一、三分之二位置，匹配满液状态下的液体压力分布曲线，保证槽体长期满载使用的结构稳定性。槽体顶部设置外翻式围边结构，一方面可以阻挡电解过程中电解液的飞溅外溢，另一方面也可作为槽盖、挂具支撑的安装基准面，围边的平面度公差控制在合理范围内，保证配套槽盖放置后的密封效果。底部的安装脚座预留了固定孔位，可通过膨胀螺栓与车间地面的防腐基础做刚性连接，安装时需调整脚座的水平度，保证槽体内电解液液面高度均匀，避免出现局部液位差影响电解抛光的电流分布均匀性。

　　槽体的内部边角做圆弧过渡处理，没有直角死角，能够减少电解液残留结晶的堆积，方便日常生产结束后的槽体清理作业，同时圆弧过渡也能降低应力集中，提升槽体整体的抗疲劳寿命。在实际生产线适配中，该槽体可配套电解电源、加热控温装置、电解液循环过滤系统使用，槽体侧壁可根据工艺需求预留管路接口、电极安装位，接口位置做了加厚密封处理，避免长期使用出现渗漏问题。方形的槽体结构相比圆形槽，能够更高效利用车间的平面空间，在排布多槽位的连续处理生产线时，方形槽之间可以紧密拼接，减少生产线的整体占地面积，同时方形内腔更适配矩形挂具的排布，单槽可容纳的工件数量更多，能够提升单批次的处理产能。设计过程中也充分考虑了日常运维的需求，外部框架采用标准型材焊接成型，后期若出现局部磕碰损伤可快速更换型材部件，玻璃钢槽体主体为一体成型结构，无拼接焊缝，从根源上减少了渗漏风险，整体结构的维护难度远低于传统拼接式金属槽体。
