小型方块式POE网络监控摄像头结构设计

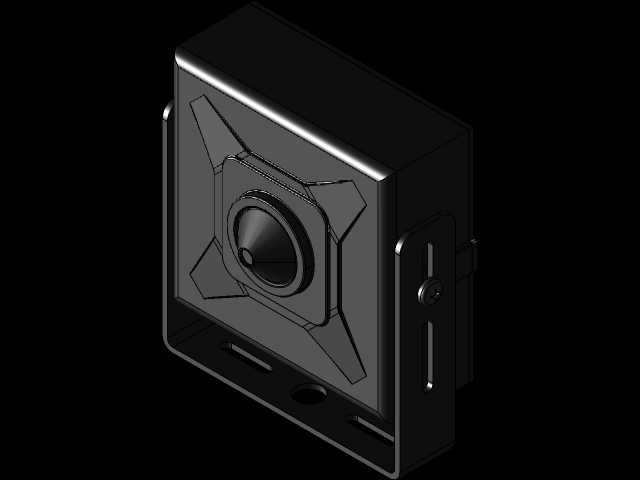

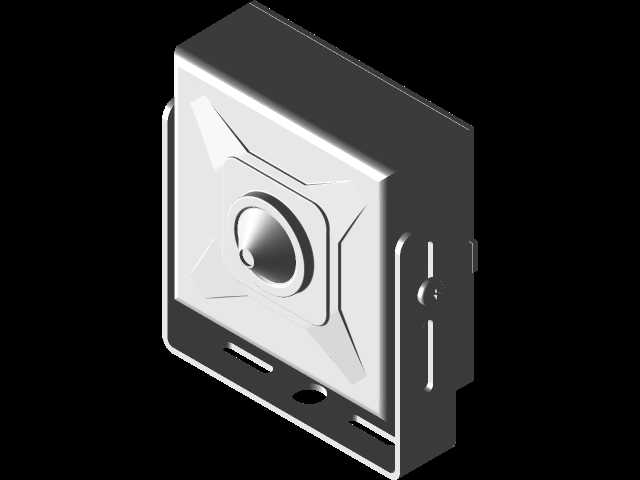

这款微型POE网络摄像头的结构设计，核心围绕狭小空间内的隐蔽监控需求展开，整体外轮廓控制在40X40mm的方正尺寸内，外壳采用一体化冲压金属壳体搭配L型可调安装支架，能够适配ATM机内部、自助终端机柜、工业设备操作台内侧、闸机通道内部等常规枪机、半球摄像头无法安装的狭窄布设点位。从功能实现逻辑来看，设计阶段优先考虑POE供电的布线简化优势，仅需单根RJ45网线即可同时完成数据传输与电力供给，无需额外布设独立供电线路，大幅降低老旧设备改造场景下的布线施工难度，机身侧方预留的标准网口接口位置做了内凹处理，避免网线接头突出机身影响安装贴合度。镜头部分采用3.7mm针孔式镜头组件，镜头安装位在壳体正面做了十字形加强筋结构，既能够提升壳体正面抗挤压形变能力，避免外力磕碰导致镜头光轴偏移，也能从视觉上弱化镜头存在感，适配需要隐蔽采集画面的场景需求。机身背部的安装支架设计了多组长条形调节腰孔，支持水平方向180度旋转、垂直方向正负30度俯仰角度调整，安装时无需额外加工定制转接件，直接通过螺丝穿过腰孔即可固定在设备内壁、金属支架或者非金属安装面上，腰孔的余量设计也能抵消现场安装时的孔位加工误差，降低现场施工的精度要求。内部结构布局上，将CMOS感光元件、POE供电模块、H.264编码处理板做了分层堆叠排布，最大化利用方正壳体的内部空间，同时在壳体与支架的连接位置预留了散热间隙，避免长时间连续工作时内部积热导致编码模块工作异常。实际选型应用中，这类微型摄像头常被集成在自助服务终端、工业自动化设备的视觉检测工位、公共区域的隐蔽安防点位中，相比大尺寸监控设备，它不会破坏原有设备的外观整体性，也不会因为设备外形突出引发人为破坏，低照度下的成像适配设计，也能满足光线不足的设备内部、通道拐角位置的画面采集需求，H.264的编码格式也能兼容市面上绝大多数主流的网络硬盘录像机，无需额外配置专用解码设备即可接入现有安防监控系统。
