参数化波形弹性垫圈三维结构设计

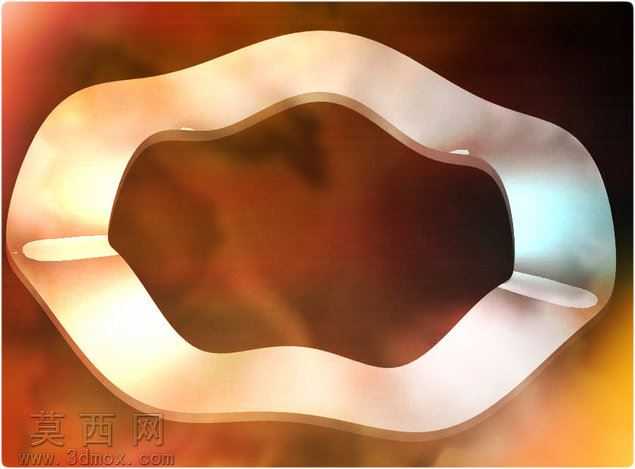

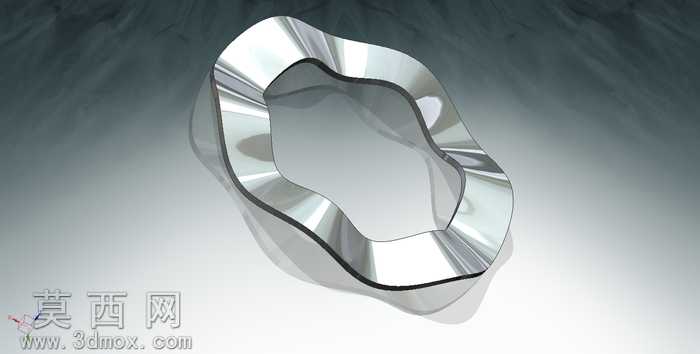

本作品为参数化设计的波形弹性垫圈三维模型，建模过程依托参数化三维设计环境完成，全程采用全约束草图驱动特征生成的设计逻辑，可通过修改核心参数快速调整垫圈的内径、外径、整体厚度、波峰数量、波形起伏高度等关键尺寸，适配不同规格的紧固件防松、缓冲使用需求。建模初始阶段先绘制垫圈的内外轮廓闭合草图，对轮廓线添加同心、等距等几何约束，标注可驱动的尺寸参数作为后续特征生成的基础；随后通过规律曲线生成波形起伏的引导路径，采用扫掠特征生成带连续波状结构的垫圈基体，对波峰波谷的过渡位置添加圆角特征，消除尖锐棱角，还原真实冲压加工后的零件边缘形态。材质配置阶段为模型赋予金属冲压件材质，调整材质的粗糙度、反光度参数，模拟经过表面处理的弹簧钢材质质感，渲染阶段采用深色渐变背景搭配柔和的侧方打光，突出垫圈的波形起伏结构与金属表面的细腻质感，清晰展现波峰波谷的均匀过渡形态。结构设计上，该波形垫圈采用多波峰均匀分布的结构，周向波形完全对称，受力时可通过波形结构的弹性变形提供持续的轴向张紧力，相比平垫圈具备更优的防松与缓冲性能，可有效补偿装配间隙、吸收振动冲击，适用于需要小行程弹性补偿的紧固件连接场景。参数化设计的逻辑让该模型具备极强的复用性，无需重新绘制草图与搭建特征，仅需调整参数表内的对应数值，即可快速生成不同规格的波形垫圈模型，大幅提升同系列零件的设计效率，模型的曲面过渡顺滑，无破面、重叠面等几何错误，可直接用于装配验证、工程图生成、3D打印样件制作等后续工作场景，能够满足机械设计过程中紧固件选型、装配模拟、结构展示等多环节的使用需求。
