钢坯铝XR200R三夹配套橡胶栏器结构件

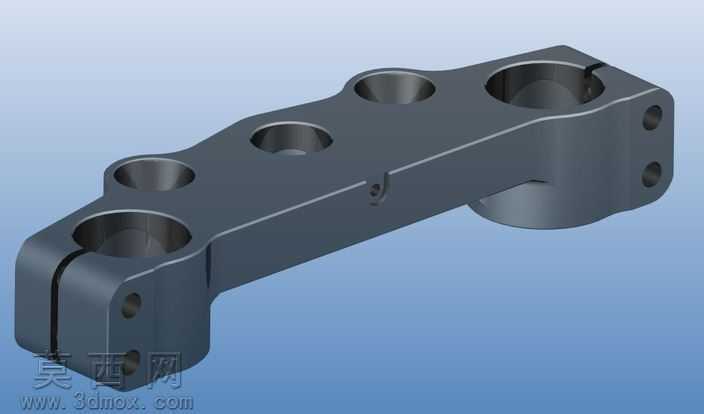

本模型为钢坯铝XR200R三夹配套构件，建模阶段采用NX软件完成全参数化特征构建，首先以基准平面定位整体长条形主体的轮廓走向，通过拉伸命令生成主体的基础实体，主体沿长度方向依次排布五个同轴度经过严格约束的圆形安装孔，孔位间距依据配套CRF450橡胶栏器的安装尺寸做精准匹配，保证装配时各连接点位无错位偏差。主体一端设计为大直径夹装套筒结构，套筒侧壁开设纵向切缝，切缝两侧预留螺纹安装孔位，通过螺栓锁紧即可实现对配套杆件的抱紧固定，该结构在建模时通过分割实体、布尔运算完成切缝的精准切削，同时对孔位做了沉头结构处理，保证螺栓安装后端面平整无凸起。模型的材质渲染阶段，主体赋予哑光深灰金属材质，模拟钢坯铝经表面氧化处理后的质感，调整材质的粗糙度、金属度参数，还原金属构件表面细微的磨砂纹理，对安装孔的内壁、切缝的侧壁做了光影细化处理，渲染时采用柔和的顶光搭配侧方补光，清晰呈现各结构的凹凸层次与轮廓边界，避免结构细节被阴影遮挡。设计过程中重点考量构件的受力合理性，长条形主体的截面厚度经过结构优化，在保证整体刚性满足夹紧作业需求的前提下，去除非受力区域的冗余材料，降低构件整体重量；夹装套筒的壁厚做了等强度设计，切缝位置做了圆角过渡处理，避免应力集中导致的构件开裂，各安装孔的边缘均做了微小倒角处理，既去除加工毛刺，也能在装配时起到导向作用，方便配套紧固件的快速装入。模型整体结构无冗余特征，所有几何面均做了连续性检查，不存在破面、重叠面等建模缺陷，可直接导入各类工程软件做装配干涉检查、工程图导出，也可用于3D打印样件验证、装配流程模拟等场景，完全匹配与CRF450橡胶栏器配套使用的实际工况需求，能够直观呈现该三夹构件的装配逻辑与结构特点。
